4.23
Соединения трубопроводной арматуры
автомобильного крана КС-45717-1
Применяемые на кране соединения трубопроводной арматуры показаны на
рисунке 4.22.

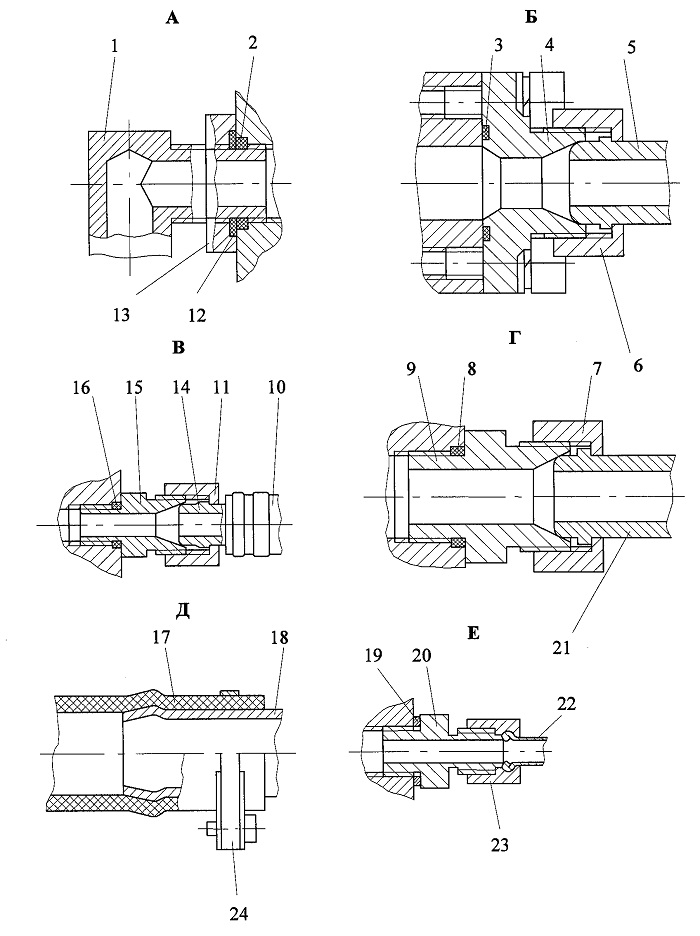

Рисунок 4.22 - Соединения трубопроводной арматуры
1 - угольник;
2, 3, 8,16 - кольца уплотнительные; 4- фланец;
5, 14, 21 - ниппели;
6, 7, 11, 23 - гайки накидные; 9,15,20- штуцера;
10 - рукав высокого давления;
12- шайба защитная;
13 - гайка;
17- рукав;
18 - трубопровод (сливной, дренажный);
19 - шайба;
22 - трубка;
24 - хомут
