Кран двухпозиционный автомобильного крана
КС-45717-1
Двухпозиционный кран переключения потока рабочей жидкости установлен на
опорной раме и предназначен для переключения потока рабочей жидкости от
насоса либо для управления гидроцилиндрами выдвижения выносных опор и
вывешивания крана, либо к исполнительным механизмам, расположенным на
поворотной платформе.
Устройство крана показано на рисунке 4.18.

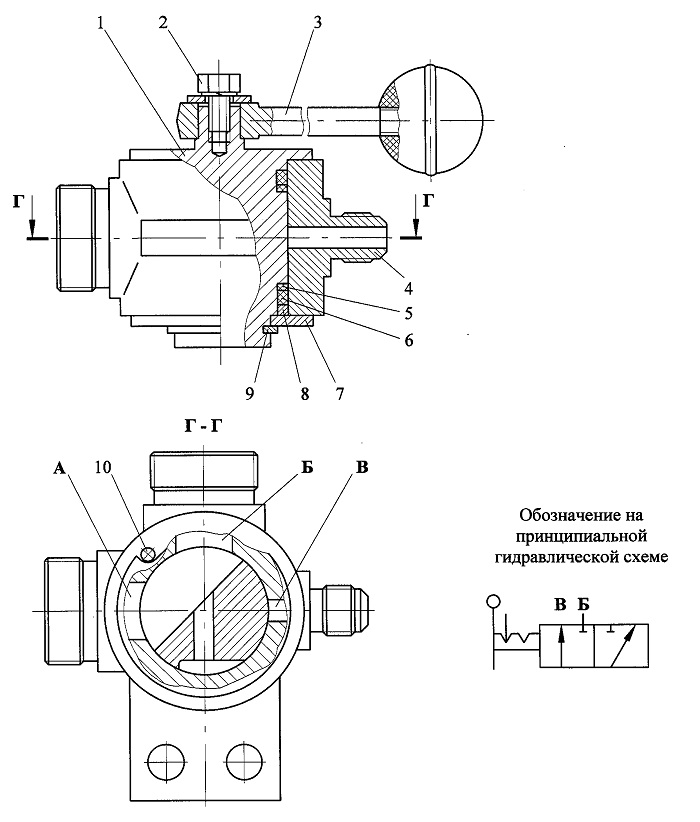

Рисунок 4.18 - Кран двухпозиционный
|
1 |
- корпус; |
А |
— к насосу; |
|
2 |
- болт; |
Б |
- к верхнему |
|
3 |
- ручка; |
|
гидрораспределителю; |
|
4 |
- обойма; |
В |
- к нижнему гидрораспределителю |
|
5 |
- шайба защитная; |
|
|
|
6 |
- кольцо уплотнительное; |
|
|
|
7,8 |
- шайбы; |
|
|
|
9 |
- кольцо стопорное; |
|
|
|
10 |
-упор |
|
|
