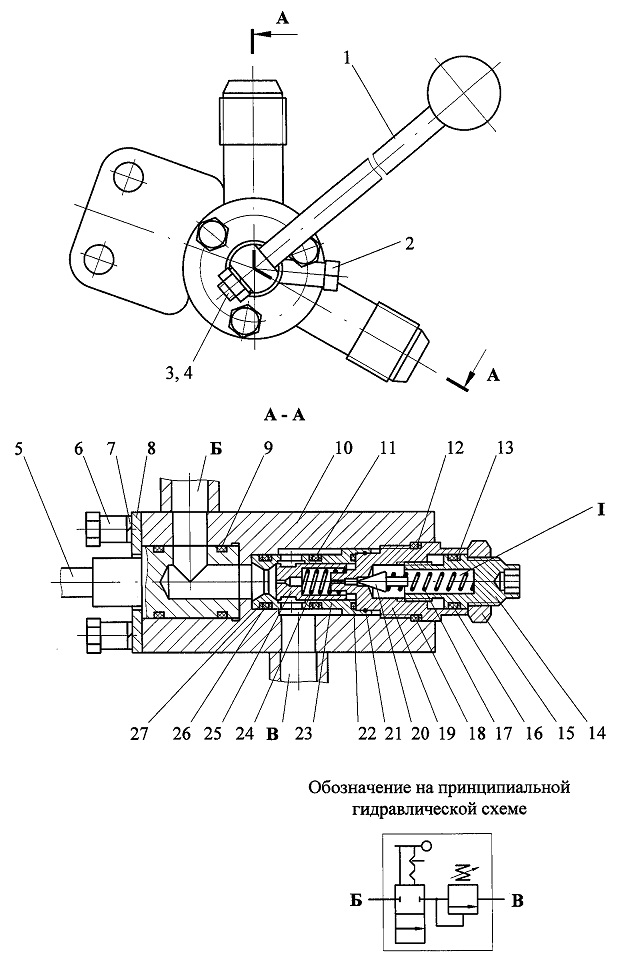

Кран затяжки крюковой подвески (рисунок 4.19) служит для включения
(выключения) в гидросистеме ограничения усилия затяжки крюка при
приведении крана в транспортное положение. Кран установлен на поворотной
платформе, а его рукоятка 1 выведена в кабину крановщика.
На рисунке показано положение рукоятки 1, при котором ограничение усилия
затяжки крюка включено. В этом случае часть потока рабочей жидкости
напорной магистрали гидромотора лебедки через предохранительный клапан I
перепускается на слив. Величина перетечек, которая определяет и величину
давления рабочей жидкости в напорной магистрали гидромотора лебедки,
определяется величиной давления настройки предохранительного клапана I.
Настройка предохранительного клапана производится винтом 14.
При повороте рукоятки 1 по часовой стрелке (вниз до упора) полости Б и В
разобщаются, предохранительный клапан I изолируется от напорной
магистрали гидромотора Устройство лебедки и весь поток рабочей жидкости
проходит через гидромотор лебедки.
Устройство и работа предохранительного клапана приведены в разделе 4.14
«Г идроклапан-регулятор».
23 - втулка клапана;
I - клапан предохранительный; Б- подвод;
В - слив
4.21 Соединение вращающееся для передачи рабочей
жидкости от насоса

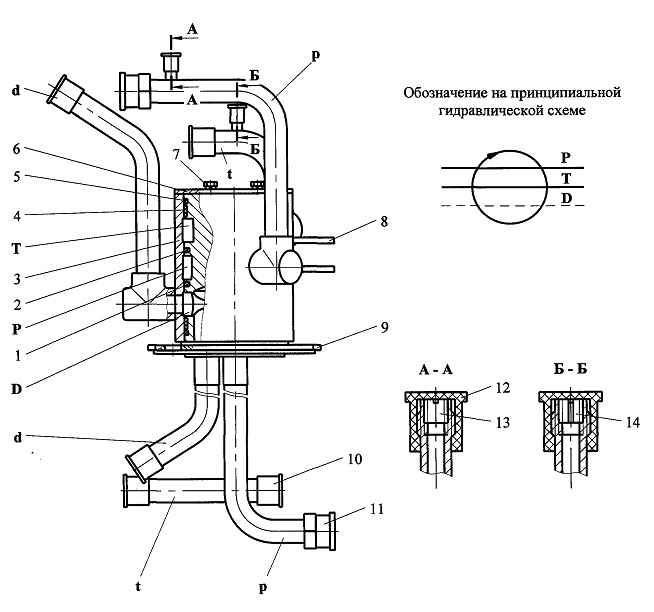

Вращающееся соединение (рисунок 4.20) служит для передачи рабочей
жидкости от насоса, расположенного на опорной раме, к гидроагрегатам,
находящимся на поворотной платформе крана и в обратном направлении.
Вращающееся соединение имеет три канала:
Т - сливной, Р - напорный, D - дренажный.
Каналы в корпусе 9 и в обойме 3 разделены уплотнительными кольцами 4, 5.
Для уплотнения канала Р кроме резиновых колец устанавливаются уплотнения
комбинированные 1 и 2.
Корпус 9 вращающегося соединения крепится на опорной раме крана.
Вращающаяся обойма 3 соединена с поворотной платформой через поводок 8.
