КОНСТРУКЦИИ И ПАРАМЕТРЫ АВТОКРАНОВ С ОБЪЕМНЫМ ГИДРОПРИВОДОМ

ХАРАКТЕРИСТИКА ВЫПУСКАЕМЫХ АВТОКРАНОВ С ОБЪЕМНЫМ ГИДРОПРИВОДОМ

Автокраны с объемным гидроприводом предназначены для погрузки груза в кузов базового или рядом стоящего автомобиля разгрузки груза из этих автомобилей, укладки его в штабеля, а также для выполнения других погрузочно-разгрузочных работ.

Крановое оборудование устанавливается на раме базового автомобиля между кабиной и кузовом. Работают автокраны только при выставленных выносных опорах на ровных горизонтальных площадках с наклоном поверхности не более 3° при температуре окружающего воздуха от —40 до +50° С.

Автокраны с объемным гидроприводом выпускает Львовский завод автопогрузчиков. Автокраны 4030П, 4901 и 5912 грузоподъемностью соответственно 500, 610 и 1000 кг устанавливаются на грузовые автомобили ЗИЛ-130 (ЗИЛ-130Г), ЗИЛ-131 и КрАЗ-255Б, автокран 4903 грузоподъемностью 1000 кг устанавливается на

автомобиль ЗИЛ-130Г. Техническая характеристика автокранов приведена в табл. 1.

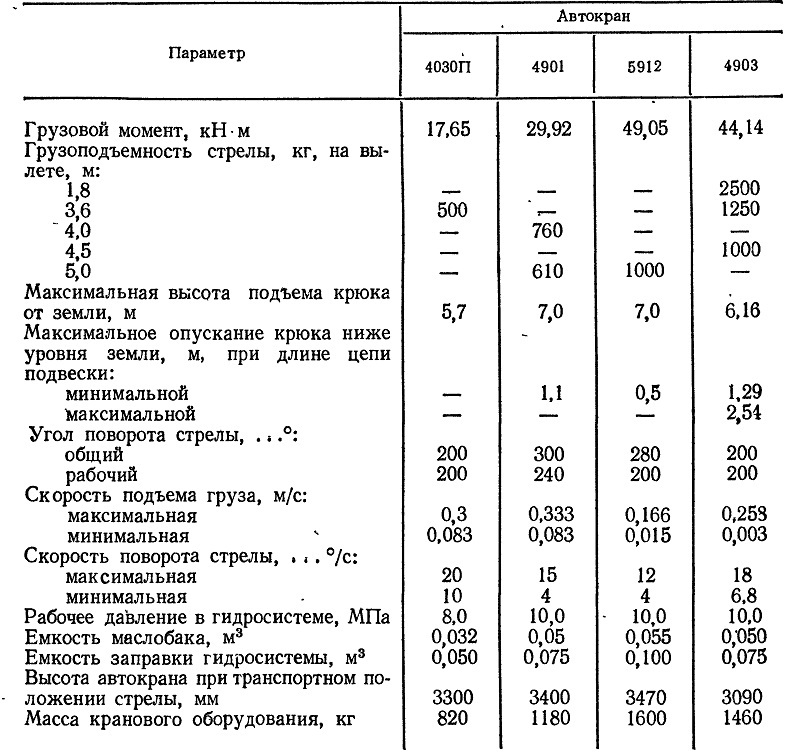

1. Техническая характеристика автокранов

По конструктивному выполнению автокраны Львовского завода автопогрузчиков в основном подобны и состоят из следующих основных узлов: рамы автокрана, стрелы, механизма -ее поворота, кронштейна стрелы и гидроцилиндров подъема, складывания стрелы и перемещения груза (табл. 2). Верхние звенья стрел автокранов 4901 и 5912 выполнены в виде гидроцилиндров (рис. 1), автокрана 4903 — в виде телескопической балки (рис. 2).

Для обеспечения поперечной устойчивости автокрана и уменьшения нагрузок на ходовую часть базового автомобиля при работе стрелой к раме автокрана с обеих сторон прикреплены выносные опоры в виде гидроцилиндров поршневого типа двустороннего действия с индивидуальным управлением.

Механизмы поворота автокранов 4030П, 4901, 5912 — винтового типа, автокрана 4903 — реечного.

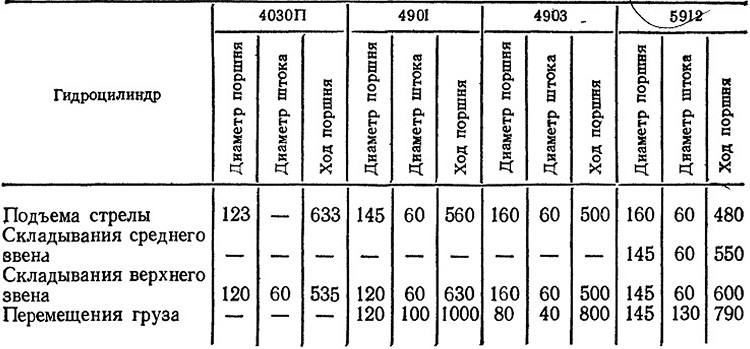

2. Параметры гидроцилиндров автокранов, мм

Управление рабочими органами автокрана осуществляется вручную с помощью гидрораспределителей золотникового типа.

Несмотря на конструктивное подобие автокранов каждый из них имеет свои особенности.

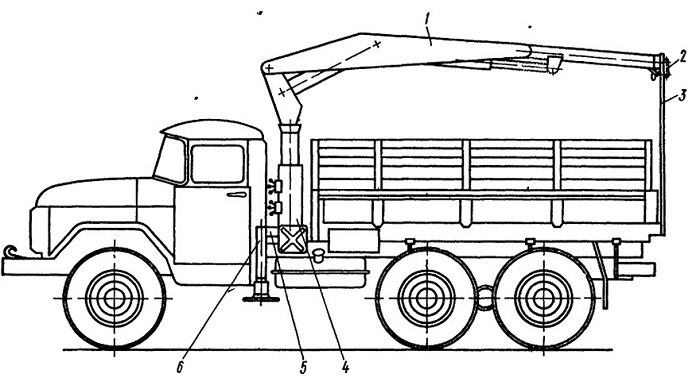

Рис. I. Автокран 4901:
1 — стрела; 2 — крюковая подвеска; 3 — опора стрелы; 4 — механизм поворота; 5 — рама; б — выносные опоры

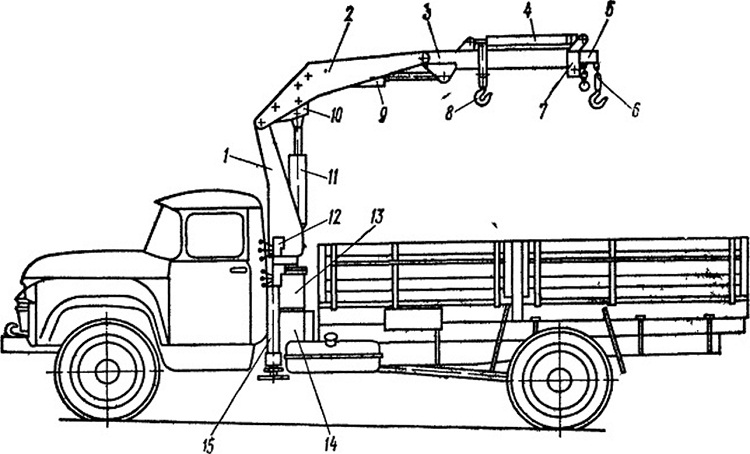

Рис. 2. Автокран 4903:
1 — кронштейн стрелы; 2 — нижнее звено стрелы; 3 — верхнее звено стрелы; 4 — гидроцилиндр перемещения груза; 5 — внутренняя балка; 6 — крюковая подвеска, 7 — средняя балка, 8 — дополнительная крюковая подвеска; 9 — гидроцилиндр складывания стрелы; 10 — рычаг ограничителя грузового момента; 11 — гидроцилиндр подъема; 12 — гидрораспределитель; 13 — механизм поворота; 14 — рама; 15 — выносные опоры.
