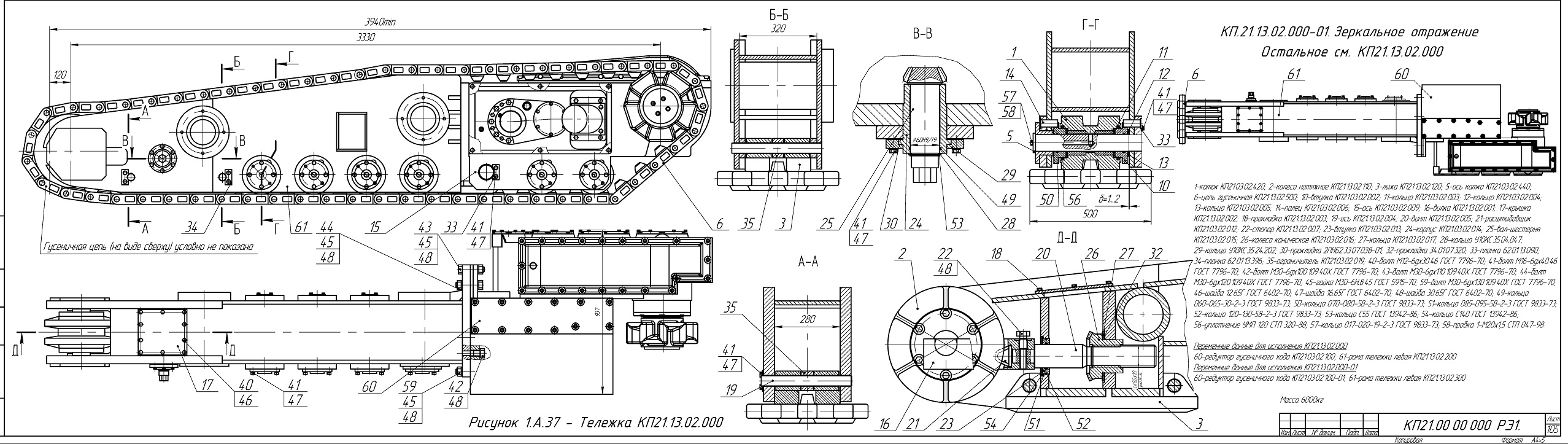

Рисунок 1.А.37 -Тележка комбайна КПА21
1-каток КП210302.420; 2-колесо натяжное
КП211302110; 3-лыжа КП211302120; 5-ось катка КП210302440;
6-цепь гусеничная КП211302500; 10-втулка КП210302002; 11-кольцо
КП210302003; 12-кольцо КП210302004,-13-кольцо КП210302005; 14-палец
КП210302006; 15-ось КП210302009; 16-вилка КП211302001; 17-крышка
КП21.1302002; 18-прокладка КП21.1302003; 19-ось КП21.1302004; 20-винт
КП21.1302005; 21-расштыдовщик КП210302012; 22-стопор КП21.1302007;
23-втулка КП210302013; 24-корпус КП210302014; 25-вал-шестерня
КП210302015; 26-колесо коническое КП210302016; 27-кольцо КП210302017;
28-кольцо У10КС3504.047;
29-кольцо ШС3524202; 30-прокладка 2ПНБ23307038-01; 32-прокладка
34.0107320; 33-планка 620113090, 34-планка 620113396; 35-ограничитель
КП210302019; 40-долт М12-6дх3046 ГОСТ 7796-70; 41-долт М16-6дх4046 ГОСТ
7796-70; 42-долт МЗО-бдхЮ010940ХГОСТ 7796-70; 43-долт
М30-6дх11010940ХГОСТ 7796-70; 44-долт М30-6дх12010940ХГОСТ 7796-70;
45-гайка М30-6Н.845ГОСТ5915-70; 59-долт М30-6дх13010940ХГОСТ 7796-70;
46-шайда 1265ГГОСТ6402-70; 47-шайда 16.65ГГОСТ6402-70;
48-шайда3065ГГОСТ6402-70; 49-кольцо 060-065-30-2-3 ГОСТ 9833-73;
50-кольцо 070-080-58-2-3 ГОСТ 9833-73; 51-кольцо 085-095-58-2-3 ГОСТ
9833-73; 52-кольцо 120-130-58-2-3 ГОСТ 9833-73; 53-кольцо С55ГОСТ
13942-86; 54-кольцо С140 ГОСТ 13942-86; 56-уплотнение У МП 120 СТП
320-88; 57-кольцо 017-020-19-2-3 ГОСТ 9833-73; 58-продка 1-М20х1„5 СТП
047-98
Переменные данные для исполнения КП21.1302000
60-редуктор гусеничногр хода КП210302100; 61-рама тележки левая
КП211302200 Переменные данные для исполнения КП21.1302000-01
60-редуктор гусеничногр хода КП210302100-01; 61-рама тележки левая
КП21.1302300
