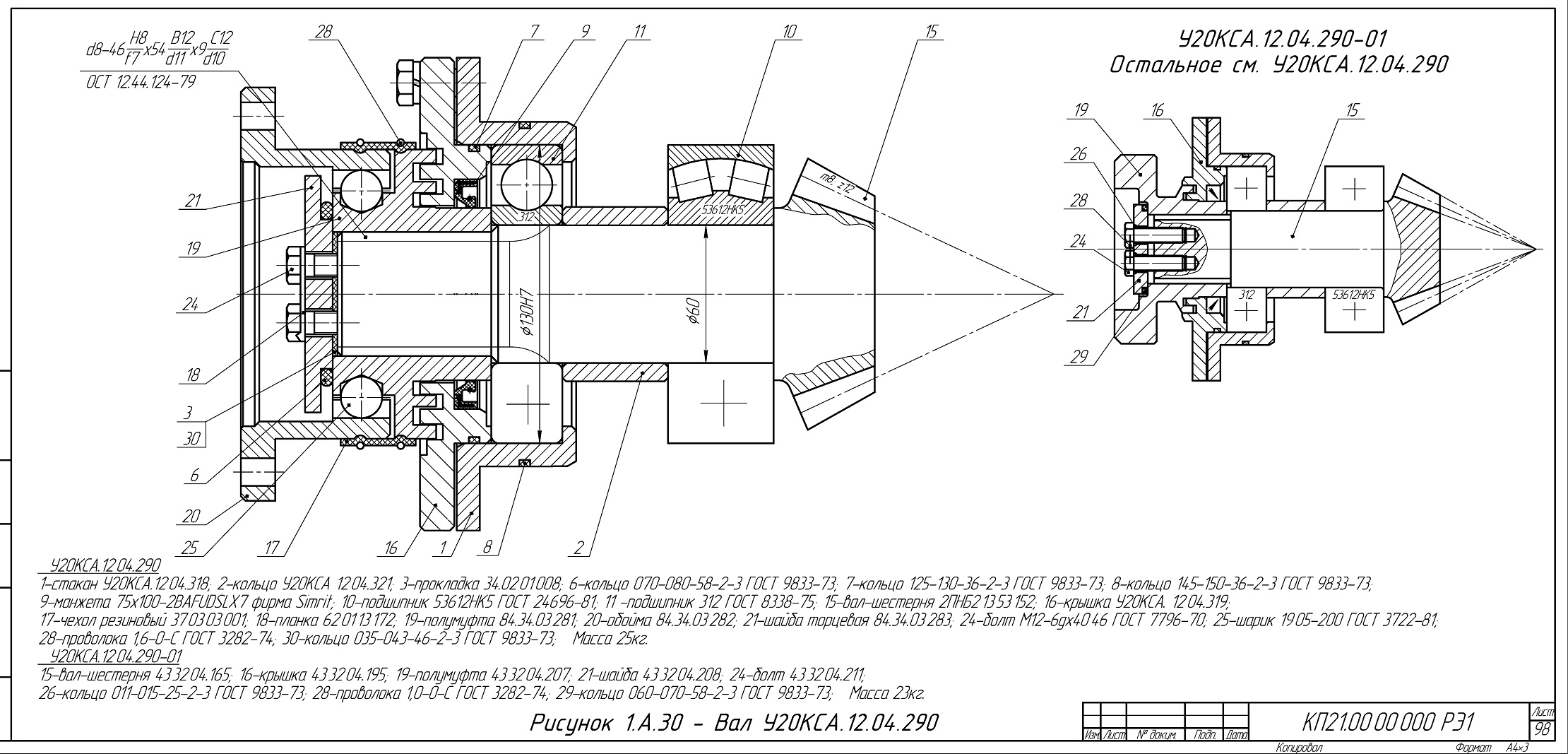

Рисунок 1.А.30 - Вал У20КСА.12М.290 комбайна КП21
У20КСА. 1204.290
1-стакан У20КСА.1204.318, 2-кольцо У20КСА 1204.321; 3-прокладка
34.0201008; 6-кольцо 070-080-58-2-3 ГОСТ 9833-73, 7-кольцо
125-130-36-2-3 ГОСТ 9833-73; 8-кольцо 145-150-36-2-3 ГОСТ 9833-73;
9-манжета 75x100-2BAF0DSLX7 фирма S/mr/1; 10-подшипник
53612НК5ГОСТ24696-81, 11-подшипник 312 ГОСТ 8338-75; 15-дал-шестерня
2ПНБ21353152; 16-крышка У20КСА. 1204.319,
17-чехол резиновый 370303001; 18-планка 620113172; 19-полумуфта
84.34.03281; 20-одойма 84.34.03282; 21-шайда торцедая 84.34.03283;
24-долт М12-6дх4046 ГОСТ 7796-70; 25-шарик 1905-200 ГОСТ3722-81;
28-проболока 1,6-0-С ГОСТ3282-74; 30-кольцо 035-043-46-2-3 ГОСТ 9833-73,
Масса 25кг.
У20КСА. 1204.290-01
15-дал-шестерня 433204.165; 16-крышка 433204.195; 19-полумуфта
433204.207; 21-шайда 433204.208, 24-долт 433204.211 26-кольцо
011-015-25-2-3 ГОСТ 9833-73, 28-продолока 1,0-0-С ГОСТ3282-74,-
29-кольцо 060-070-58-2-3 ГОСТ 9833-73, Масса 23кг
