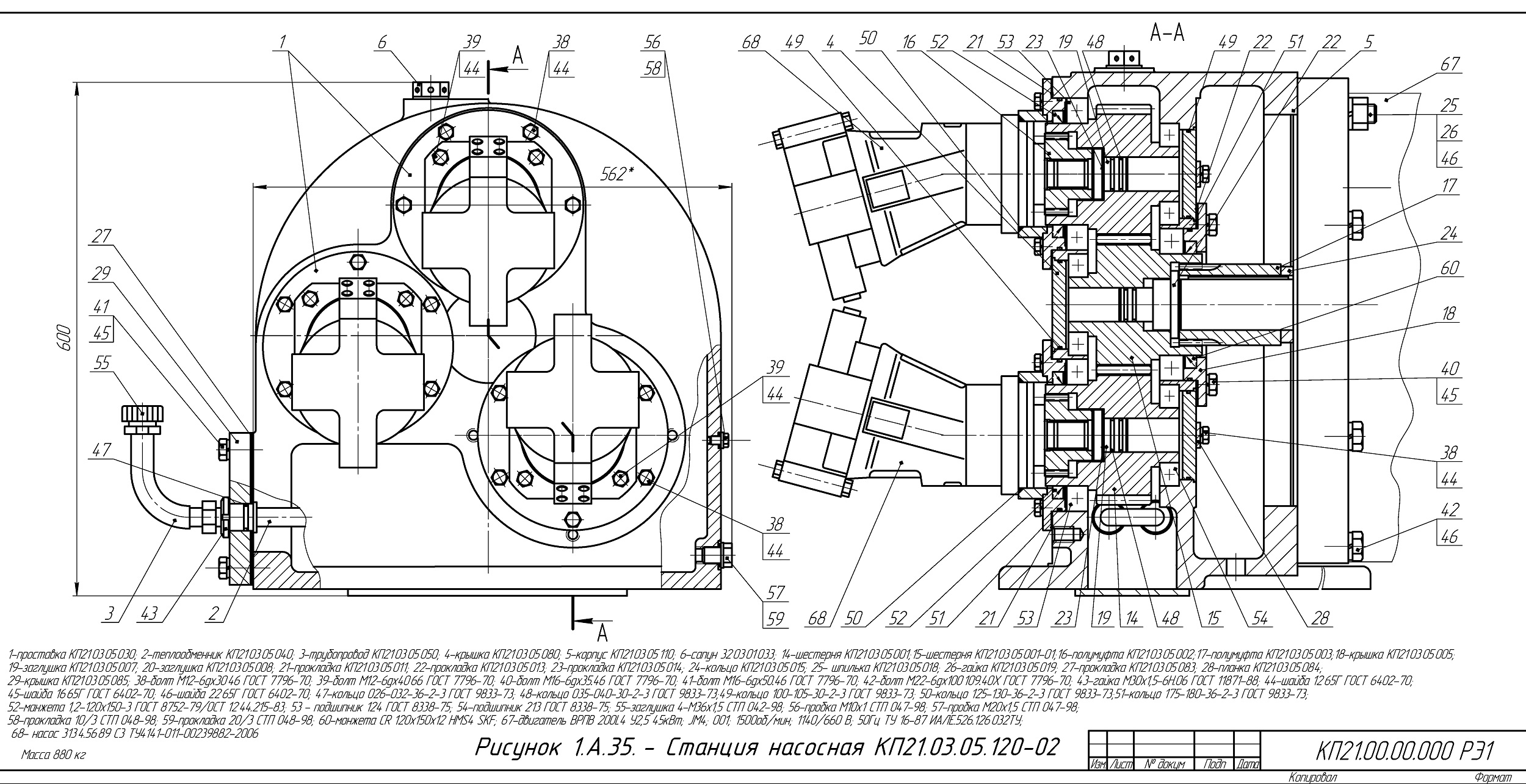

Рисунок 1.А.35. - Станция насосная КП21.03.05.120-02 комбайна КП21
1-простабка КП210305030; 2-теплообменник
КП210305040; 3-трубопробод КП210305050; 4-крышка КП210305080; 5-корпус
КП210305110; 6-сапун 320301033; 14-шестерня КП210305001; 15-шестерня
КП210305001-01; 16-полумуфта КП210305002; 17-полумуфта КП210305003;
18-крышка КП210305005; 19-заглушка КП210305007; 20-заглушка КП210305008;
21-прокладка КП210305011; 22-прокладка КП210305013; 23-прокладка
КП2103050%; 24-кольцо КП210305015; 25- шпилька КП210305018; 26-гайка
КП210305019; 27-прокладка КП210305083; 28-планка
КП210305084,-29-крышкаКП210305085; 38-болтМ12-6дх3046ГОСТ 7796-70;
39-болт М12-6дх4066 ГОСТ 7796-70; 40-болтМ16-6дх35.46 ГОСТ 7796-70;
41-болт М16-6дх50.46 ГОСТ 7796-70; 42-болтМ22-6дх100109.40ХГОСТ 7796-70;
43-гайкаМ30х1,5-6Н.06 ГОСТ 11871-88; 44-шайба 1265ГГОСТ6402-70; 45-шайба
1665ГГОСТ6402-70; 46-шайба 2265ГГОСТ6402-70; 47-кольцо
026-032-36-2-3ГОСТ 9833-73; 48-кольцо 035-040-30-2-3ГОСТ
9833-73;49-кольцо 100-105-30-2-3ГОСТ 9833-73; 50-кольцо
125-130-36-2-3ГОСТ 9833-73,51-кольцо 175-180-36-2-3ГОСТ 9833-73;
