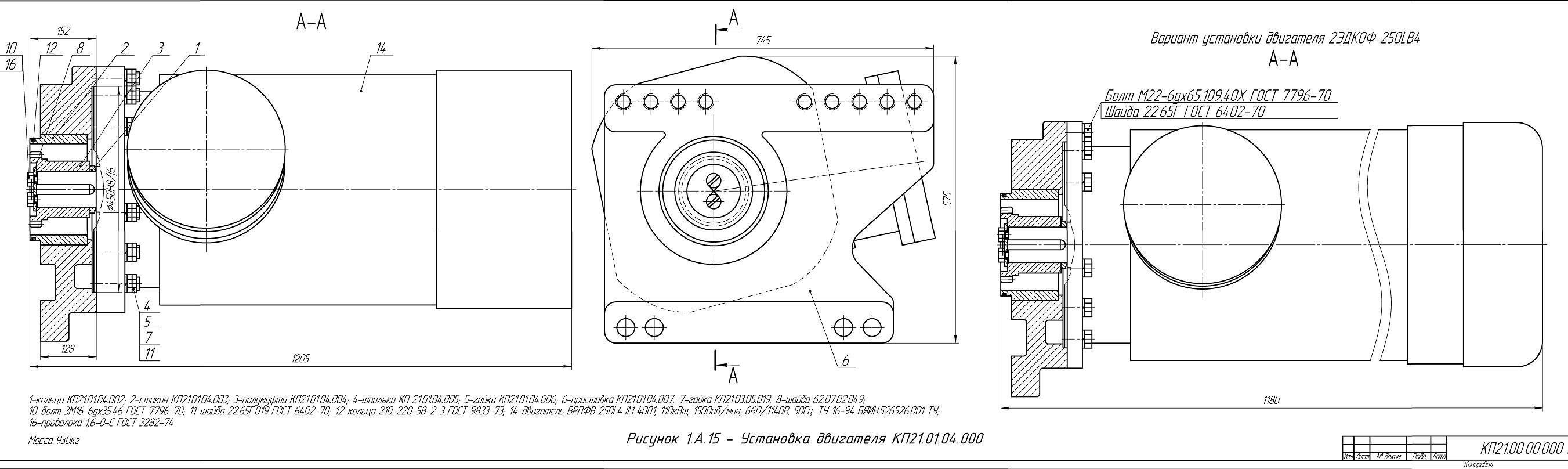

Рисунок - Установка двигателя КП21.01.04.000 комбайна КП21

Рисунок 1.А.15 - Установка двигателя КП21.01.04.000 комбайна КП21

1-кольцо КП21.01.04.002; 2-стакан КП210104.003; 3-полумуфта КП210104.004, 4-шпилька КП2101.04.005; 5-гайка КП210104.006; 6-простадка КП210104.007; 7-гайка КП2103.05.019; 8-шайба 620702049;

10-болт 3M16-6gx3546 ГОСТ 7796-70; 11-шайба 2265Г019ГОСТ6402-70; 12-кольцо 210-220-58-2-3ГОСТ 9833-73; 14-дбигатель ВРПФВ250L4/М4001, 110кВт, 1500об/мин, 660/1140В, 50Гц ТУ 16-94 БЯИН.526526001 ГУ, 16-про6олока 1,6-0-С ГОСТ 3282-74
