Рисунок 1.А.5 - Схемы строповки сборочных единиц комбайна КП21

  Главная      Учебники - Горное дело     Комбайн проходческий КП21. Руководство по эксплуатации КП21.00.00.000 РЭ1

 поиск по сайту























содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..

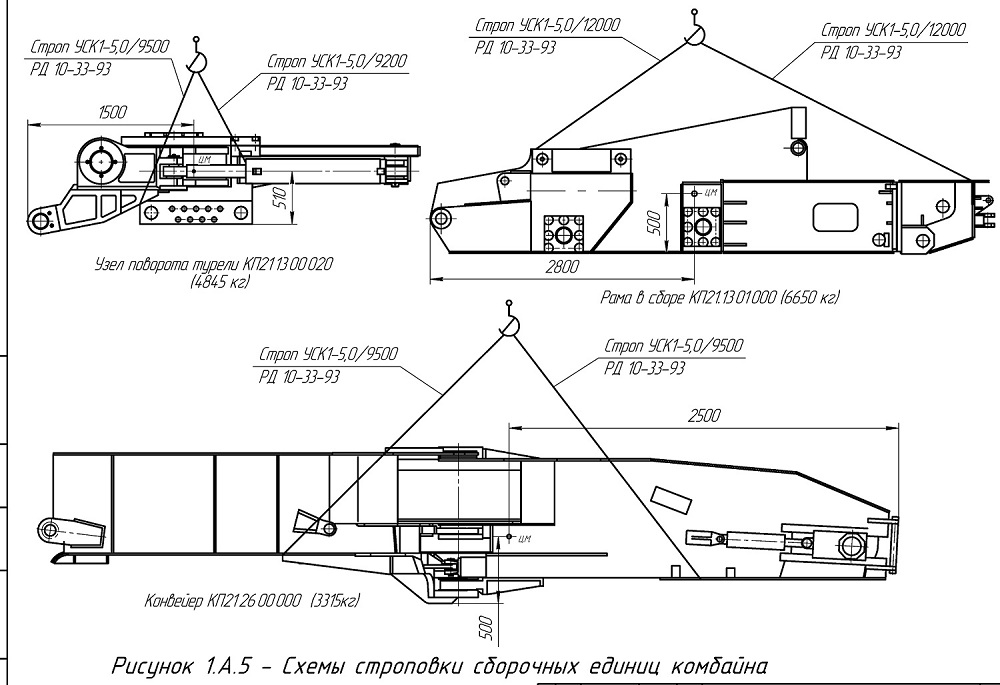

Рисунок 1.А.5 - Схемы строповки сборочных единиц комбайна КП21

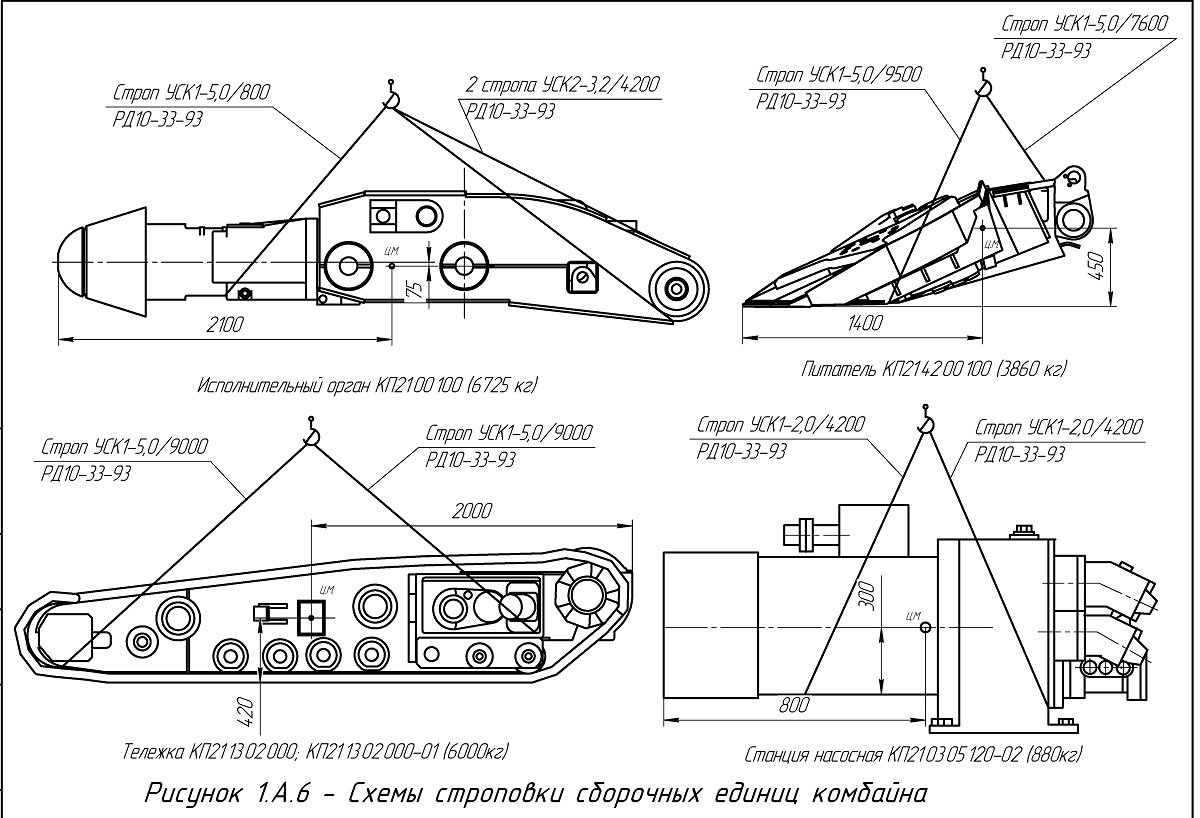

Рисунок 1.А.6 - Схемы строповки сборочных единиц комбайна КП21

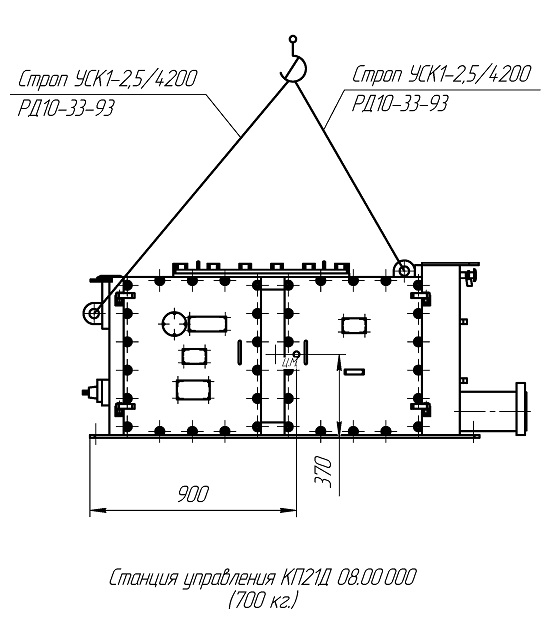

Рисунок 1А.7- Схема строповки сборочных единиц комбайна КП21

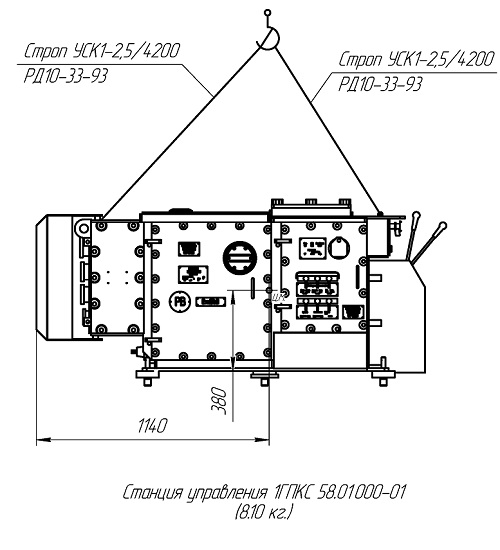

Рисунок 1 А. 8- Схема строповки сборочных единиц комбайна КП21





















содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..
