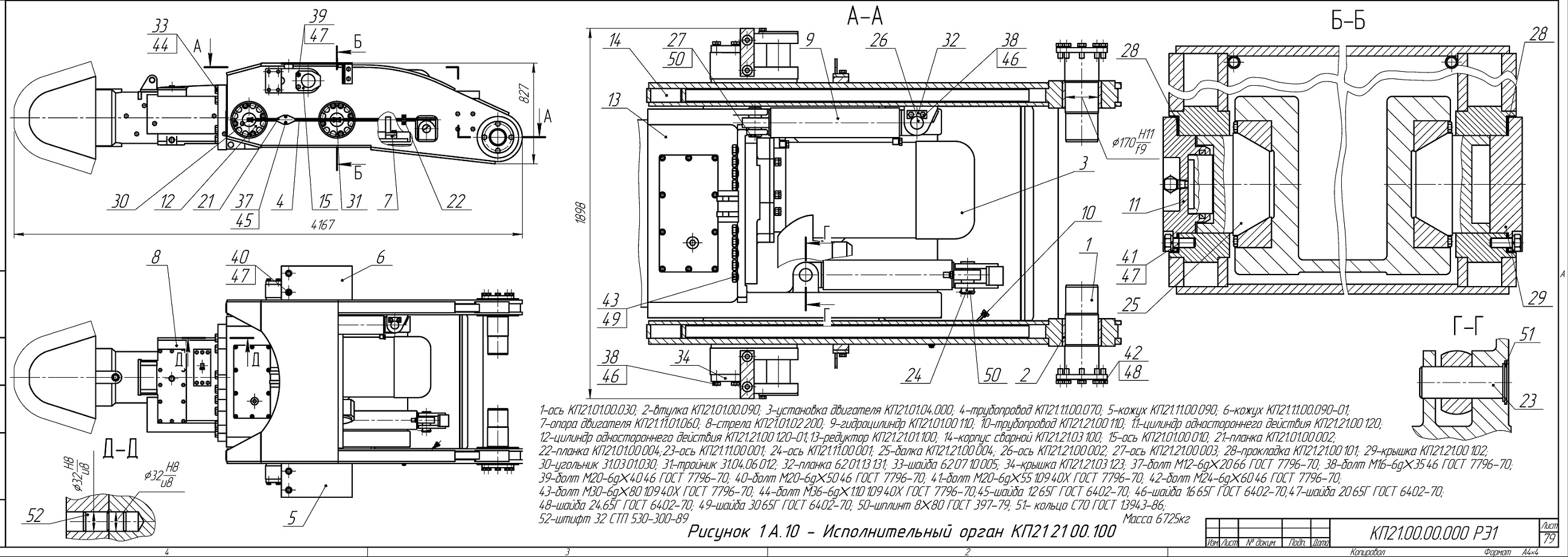

Рисунок - Исполнительный орган КП212100.100 комбайна
КП21
Рисунок 1 А. 10 - Исполнительный орган КП212100.100 комбайна
КП21
1-ось КП21.01.00.030; 2-Втулка КП21.01.00.090
3-устанодка двигателя КП21.01.0Ш0; Ь-труВопроВодКП21.1.1.00.070, 5-кожух
КП21.11.00090; 6-кожух КП21.1.1.00.090-01;
7-опора двигателя КП21.11.01.060; 8-стрела КП21.01.02200; 9-гидроцилиндр
КП21.01.00110; 10-труВопроВодКП21.21.00110; 1.1-цилиндр одностороннего
действия КП21.21.00120;
12-цилиндр одностороннего действия КП21.21.00120-01,13-редуктор
КП21.21.01.100, %-корпус сборной КП21.21.03100; 15-ось КП21.01.00010;
21-планка КП21.01.00002;
22-планка КП21.01.0000Ь; 23-ось КП21.11.00001; 2^-ось КП21.11.00001;
25-Валка КП21.21.0000Ь: 26-ось КП21.21.00002, 27-ось КП21.21.00003;
28-прокладка КП21.21.00101; 29-крышка КП21.21.00102; 30-угольник
31.0301.030; 31-тройник 31М.06012; 32-планка 6201.13131; 33-шайда
620710005; ЗЬ-крышка КП21.21.03123; 37-Волт М12-6уХ2066 ГОСТ 7796-70;
38-Волт M16-6yX35i6 ГОСТ 7796-70; 39-Волт M20-6gXUH6 ГОСТ 7796-70,
40-болт М20-6дХ50Ь6 ГОСТ 7796-70, Болт М20-6дХ55109WXГОСТ 7796-70;
42-Волт М24-6дХ6046 ГОСТ 7796-70,
43-Волт М30-6уХ80109WXГОСТ 7796-70; U-Волт МЗб-буХ 1.10109WXГОСТ
7796-70,45-шайВа 1265ГГОСТ6W2-70; 46-шайВа
1665ГГОСТ6Ш2-70+7-шайВа2065ГГОСТ6W2-70;
48-шайВа 24.65Г ГОСТ 6W2-70; 49-шайВа 3065Г ГОСТ 6W2-70; 50-шплинт
8X80ГОСТ397-79; 51, кольцо С70ГОСТ 13943-86;
52-штифт 32 СТП 530-300-89
