Group 37 Wiring diagram FH12, FH16 LHD

Relays on circuit card electrical centre

Relays on circuit card electrical centre

301

Relay, fog lights”9” ......................

(CG5)

305

Relay, reversing lights”12” ..........

(EA7)

306

Relay, full beams”11” ..................

(CE55)

307

Relay, dipped beams”3” .............

(CE48)

308

Relay, brake lights truck”8” .........

(CK8)

308B Relay, brake lights trailer”10” ......

(CK15)

309L Relay, parking lights lhs”1” .........

(CE19)

309R Relay, parking lights rhs”2” .........

(CE26)

315R Relay, starting switch”4” .............

(AA42)

343

Relay, rear fog lights”7” ..............

(CG12)

348A Relay, fan,climate unit”13” ..........

(HA6)

360

Relay, power take off inhibitor”14”

(LD3)(LE4)

379

Relay, fuel injection”5” ................

(AC17)

3005 Alternator-controlled relay”6” ......

(AA52)

3101 Relay, interior lamps”15” ............

(ER13)(ES13)

106

Group 37 Wiring diagram FH12, FH16 LHD

Cable harness illustration index

Cable harness illustration index

650

Windscreen wiper motor .......................................................

page 88

1000

Cable harness, instruments ..................................................

page 55

1002

Cable harness, tachograph (CABLE-EC) ..............................

page 60

1006

Cable harness, cab, upper ....................................................

page 61

1007

Cable harness, cab, lower .....................................................

page 63

1017

Cable harness, engine/cab heater ........................................

page 65

1020

Cable harness, cowl ..............................................................

page 66

1030

Cable harness, engine ..........................................................

page 67

1037

Cable harness, bogie lift .......................................................

page 70

1042

Cable harness, tail lights .......................................................

page 71

1056

Cable harness, air dryer ........................................................

page 72

1057

Cable harness, chassis .........................................................

page 73

1061

Cable harness, parking heater, cab ......................................

page 74

1062

Cable harness, parking heater, frame ...................................

page 76

1072

Cable harness, air suspension ..............................................

page 77

1074

Cable harness, hydralic bogie lift with axle load limiter ........

page 80

1077

Cable harness, side marking lamp .......................................

page 82

1083

Cable harness, door ..............................................................

page 83

1084

Cable harness, cab, ABS ......................................................

page 86

1086

Cable harness, solenoid valve, ABS .....................................

page 87

1097

Cable harness, bogie lift feeder cable ..................................

page 81

1402

Cable harness, windscreen washers ....................................

page 88

1404

Cable harness, ADR .............................................................

page 89

1425

Cable harness, pulse sensor - tachograph (CABLE-B) ........

page 60

1433

Cable harness, bogie lift - locking, 3rd axle ..........................

page 91

1440

Cable harness, el. operated rearview mirror ........................

page 94

1454

Cable harness, cab tilt pump ................................................

page 95

1465

Cable harness, additional accessories .................................

page 96

1468

Cable harness, water separator ............................................

page 97

1469

Cable harness, fuel filter heater ............................................

page 98

1476

Cable harness, engine, cab ..................................................

page 99

1488

Cable harness, central lubrication system ............................

page 103

1489

Cable harness, adapter, no tachograph ................................

page 55

107

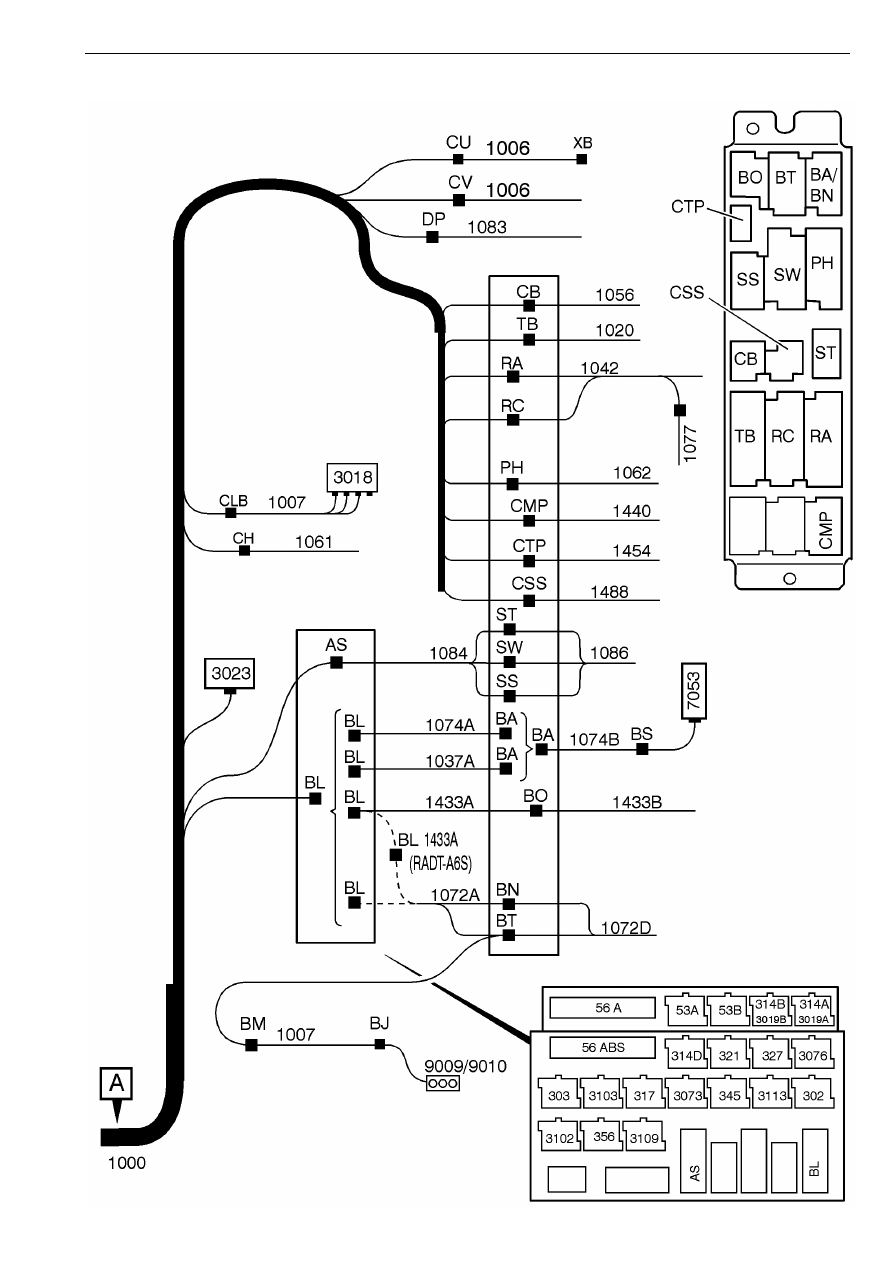

Group 37 Wiring diagram FH12, FH16 LHD

Cable harness illustration index

T3010206

108

Group 37 Wiring diagram FH12, FH16 LHD

Cable harness illustration index

T3010207

109
