Group 37 Wiring diagram FH12, FH16 LHD

Illustrations

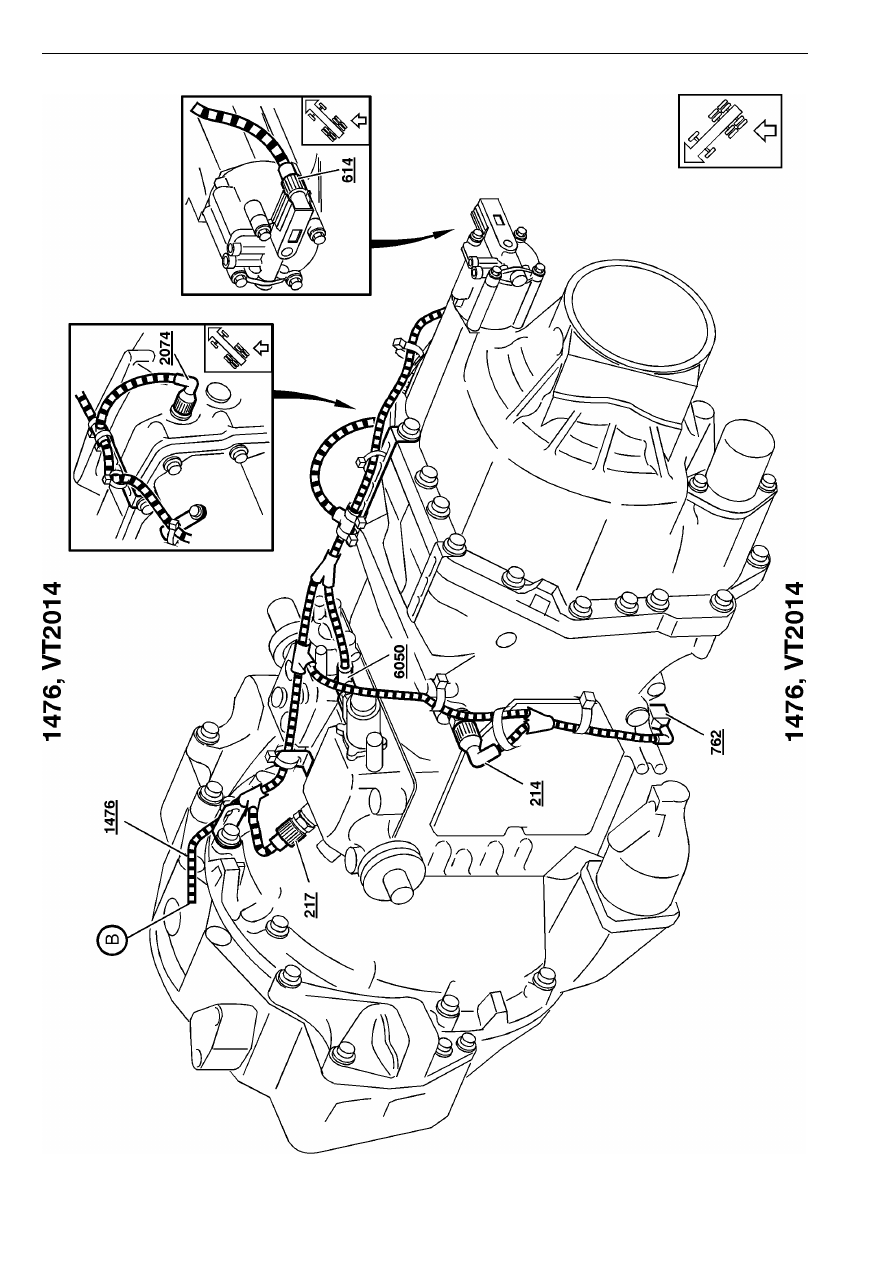

T3010815

102

Group 37 Wiring diagram FH12, FH16 LHD

Illustrations

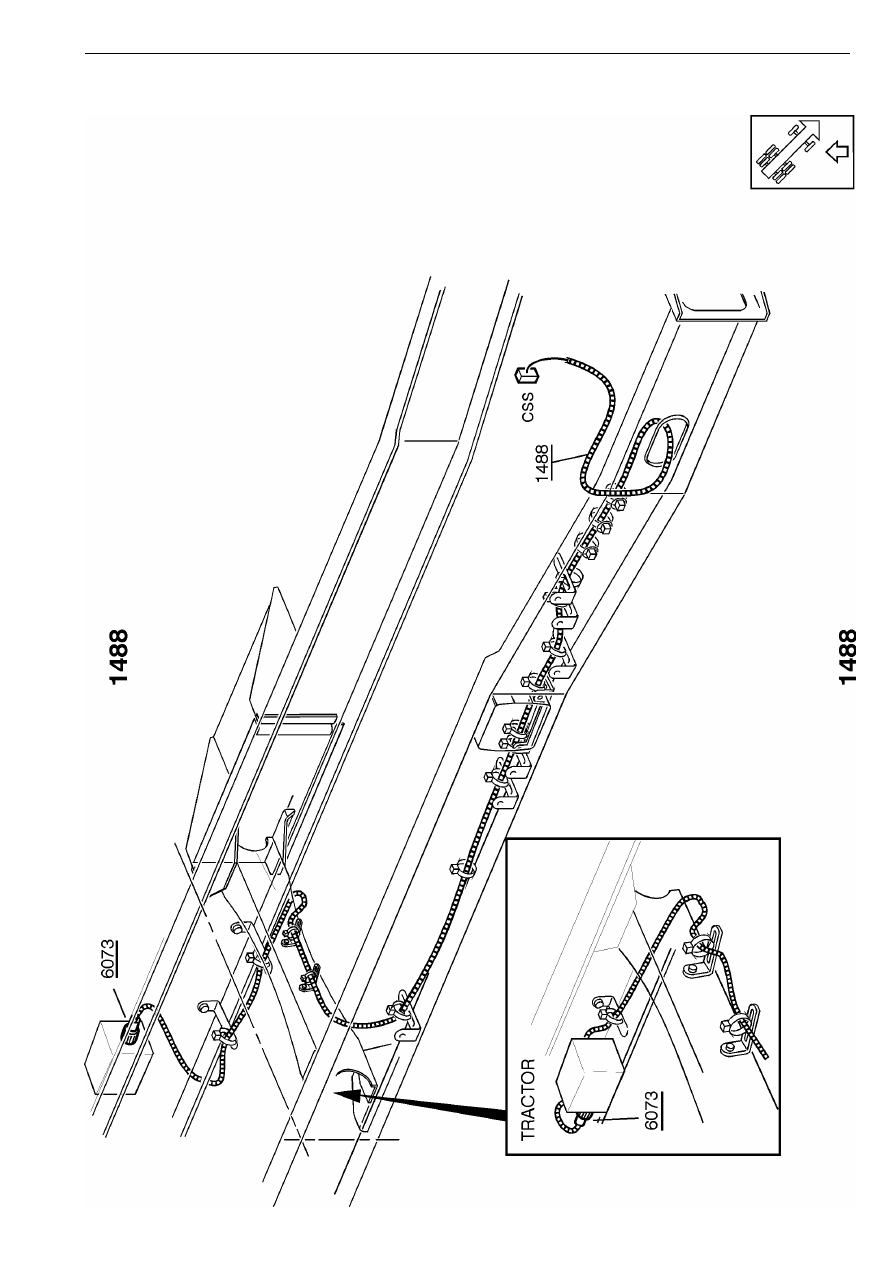

T3010064

103

Group 37 Wiring diagram FH12, FH16 LHD

Circuit card electrical centre

Circuit card electrical centre

T3009908

104

Group 37 Wiring diagram FH12, FH16 LHD

Fuses on circuit card electrical centre

Fuses on circuit card electrical centre

FI

Air

suspension/Hydralic

bo-

gielift (kl.DR) ........................

(AA36)

F2

Range-,area-inhibitors,

com-

pressor control .....................

(AC7)

F3

SRS airbag, Immobiliser .....

(AA32)

F4

Central door lock .................

(KH8)

F5

Interior light, timer ...............

(ER16)(ES15)

F6

Brake light trailer .................

(CK17)

F7

Instrumentation (kl.30) .........

(NB4)(NZ3)

F8

Voltage divider for radio ......

(EX7)

F9

Brake light truck ...................

(CK9)

F10

Spotlight ...............................

(CH5)(CI4)

F11

Fullbeam flash .....................

(CE64)

F12

Air suspension (kl.30) ..........

(ME45)(MF41)(MG26)

F13

El. heated rearview mirrors .

(HG4)

F14

Preheating, relay ”radiopos.”

(AA12)

F15

Dipped beam lhs .................

(CE49)

F16

Fullbeam lhs, fullbeam ind.
lamp .....................................

(CE51)

F17

Radiopos. startswitch ..........

(AA43)

F18

Cooling fan control, preheat
relay .....................................

(BL51)(BN51)

F19

Vehicle ECU ........................

(AC19)

F20

Engine solenoid valves ........

(BL44)(BN44)

F21

Instrumentation,

el.

heated

mirror relay (kl.61) ...............

(NA60)

F22

DRL (day running light/Dim-
dip) .......................................

(CE41)

F23

El. heated airdryer ...............

(HK5)

F24

Extra equipment ”XA”, relay
bodybuilder fusebox (kl.15) .

(XA9)

F25

El. adjustable mirrors ...........

(HH5)

F26 Differential lock, power take off ..

(LG6)

F27 Electronic climate control ...........

(HA3)

F28 Direction indicator, Instrumentation

(kl.15) ..........................................

(CN7)

F29 Horn, solenoid valve for airhorn .

(FA7)

F30 Cigarette

lighter, centre section

storagelamp ................................

(EV8)

F31 Voltage divider for 12V. outlets ...

(EX14)

F32 Foglight, rear foglight ..................

(CG6)

F33 Park. light truck lhs .....................

(CE19)

F34 Park. light trailer lhs ....................

(CE22)

F35 Bedlamps, luggage comp. lamp,

bedlock .......................................

(ER46)(ES46)

F36 Park. light trailer rhs ...................

(CE24)

F37 Park. light truck rhs ....................

(CE26)

F38 Direction indicator, hazard warning

light (kl.30) ..................................

(CN10)

F39 Dipped beam rhs ........................

(CE53)

F40 Fullbeam rhs ...............................

(CE55)

F41 El.

window

winder,

passenger

side .............................................

(KA22)

F42 El. window winder, driver side ....

(KA4)

F43 Engine ECU ................................

(BL23)(BN23)

F44 Revers

light,

revers

warning

alarm ...........................................

(EA9)

F45 Fan, climate unit .........................

(HA6)

F46 El heated seat, park. heater .......

(HE6)

F47 Windscreen wiper .......................

(GA30)

F48 Headlamp wiper, windscreen and

headlamp washer .......................

(GA16)
