Volvo Trucks FH12, FH16 LHD Electrical system. Manual - part 2





Group 37 Wiring diagram FH12, FH16 LHD

Component wiring diagram index

KB

Electrically sunroof ..........................................................................................................

page 27

KE

SRS, air-bag ....................................................................................................................

page 28

KH

Central door lock .............................................................................................................

page 28

LD

Power take-off ..................................................................................................................

page 28

LE

Double power take-off .....................................................................................................

page 29

LG

Differential lock ................................................................................................................

page 29

LJ

Bogie lift, tag axle lock, RADT-LA ...................................................................................

page 30

LL

Tag axle lock, RADT-A6S ................................................................................................

page 30

MA

Bogie lift hydraulic, RADT-AR .........................................................................................

page 31

MD

Bogie lift hydraulic, with axle load limiter, RADT-AR ......................................................

page 32

ME

Air suspension, 6x2/6x4/8x2/8x4, SUSPL-EC ................................................................

page 33

MF

Air suspension, 4x2, SUSPL-EC .....................................................................................

page 34

MG

Rear air suspension, 4x2, TRACTOR, SUSPL-EC .........................................................

page 35

NA

Instrument LHS module ..................................................................................................

page 36

NB

Instrument central module with tachograph ....................................................................

page 37

NC

Instrument RHS module ..................................................................................................

page 38

NZ

Instrument central module without tachograph ...............................................................

page 39

OA

Basic ABS, D-version ......................................................................................................

page 40

OB

ABS/ASR, D-version ........................................................................................................

page 41

PA

Headlight level control .....................................................................................................

page 42

TA

Refrigerator ......................................................................................................................

page 42

TB

Central lubrication system ...............................................................................................

page 42

XA

Extra fuses, key switch relay ...........................................................................................

page 43

ZA

Earth connections ...........................................................................................................

page 44

ZB

Earth connections ...........................................................................................................

page 45

ZD

ADR battery main switch, current limiter

.......................................................................

page 46

ZE

Air heater EBERSPÄCHER TMD, ADR-FRA ..................................................................

page 47

6

Group 37 Wiring diagram FH12, FH16 LHD

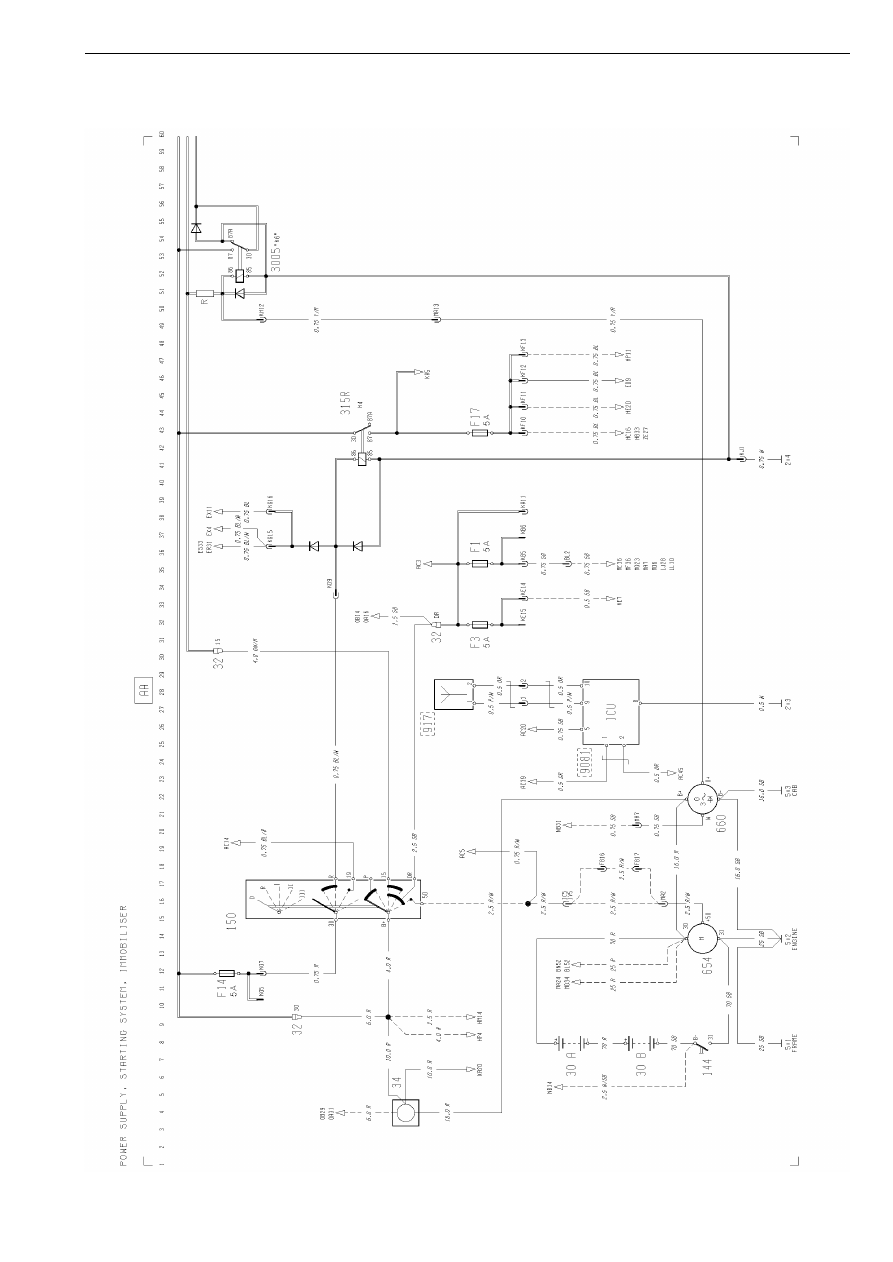

Component wiring diagrams

Component wiring diagrams

T3010019

7

Group 37 Wiring diagram FH12, FH16 LHD

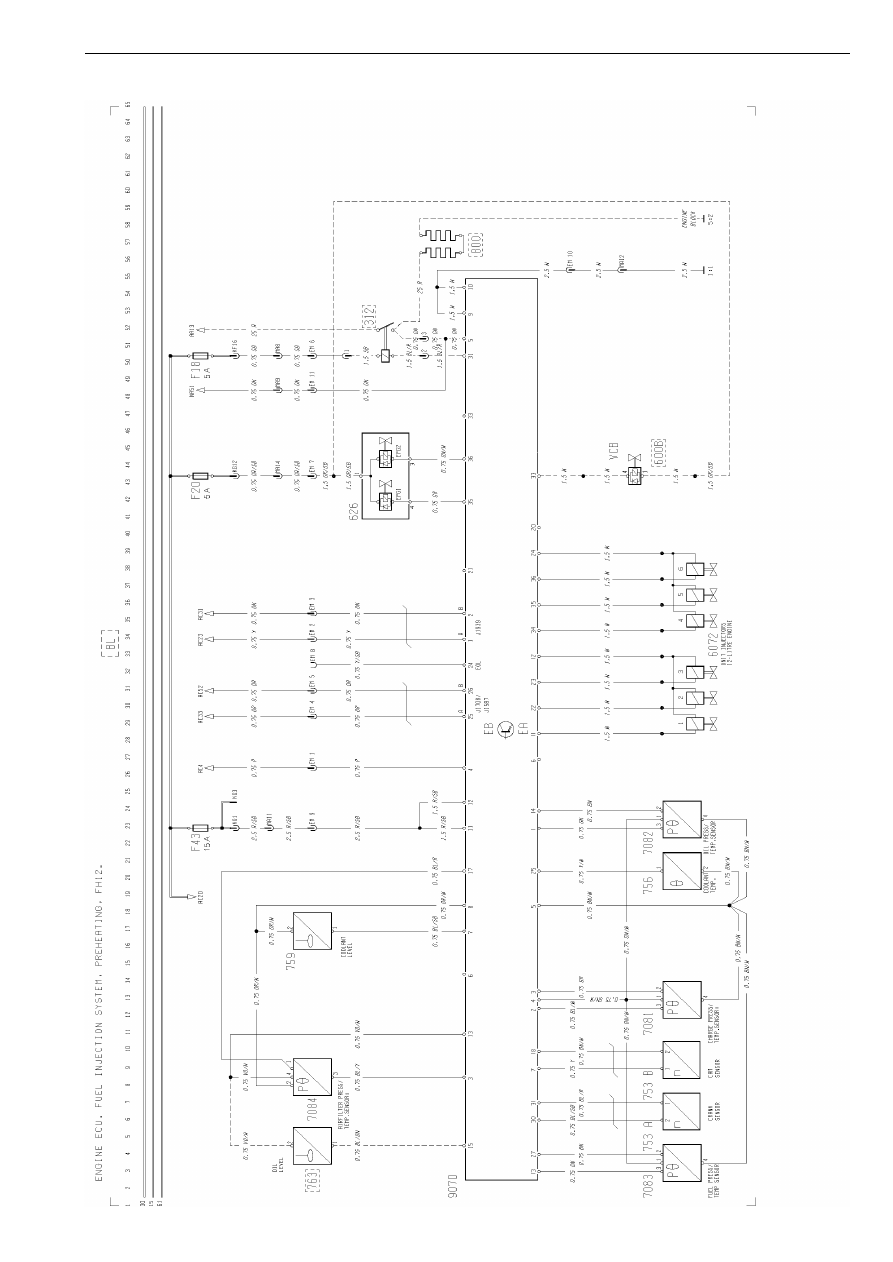

Component wiring diagrams

T3010020

8

Group 37 Wiring diagram FH12, FH16 LHD

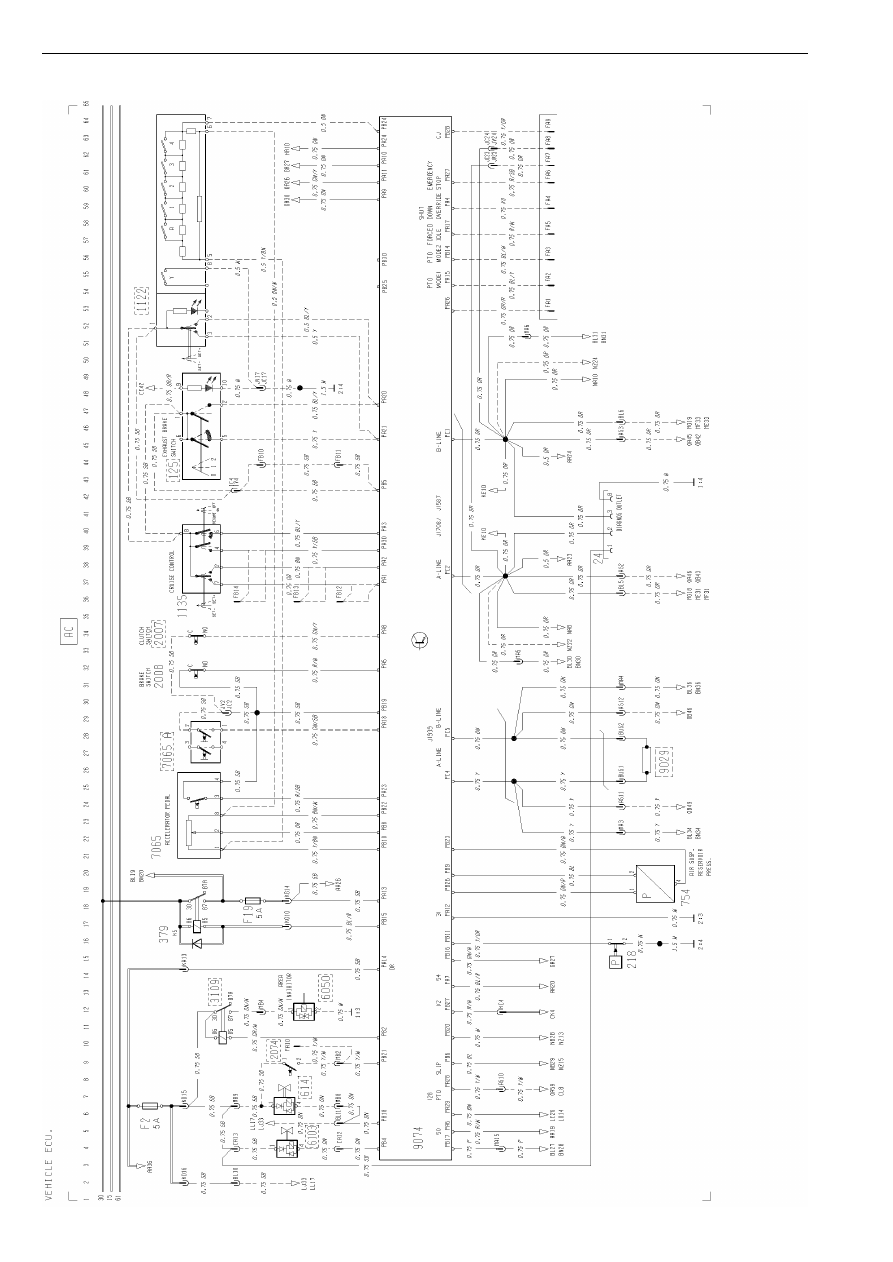

Component wiring diagrams

T3010021

9
