Volvo Trucks FH12, FH16 LHD Electrical system. Manual - part 1





Group 37 Wiring diagram FH12, FH16 LHD

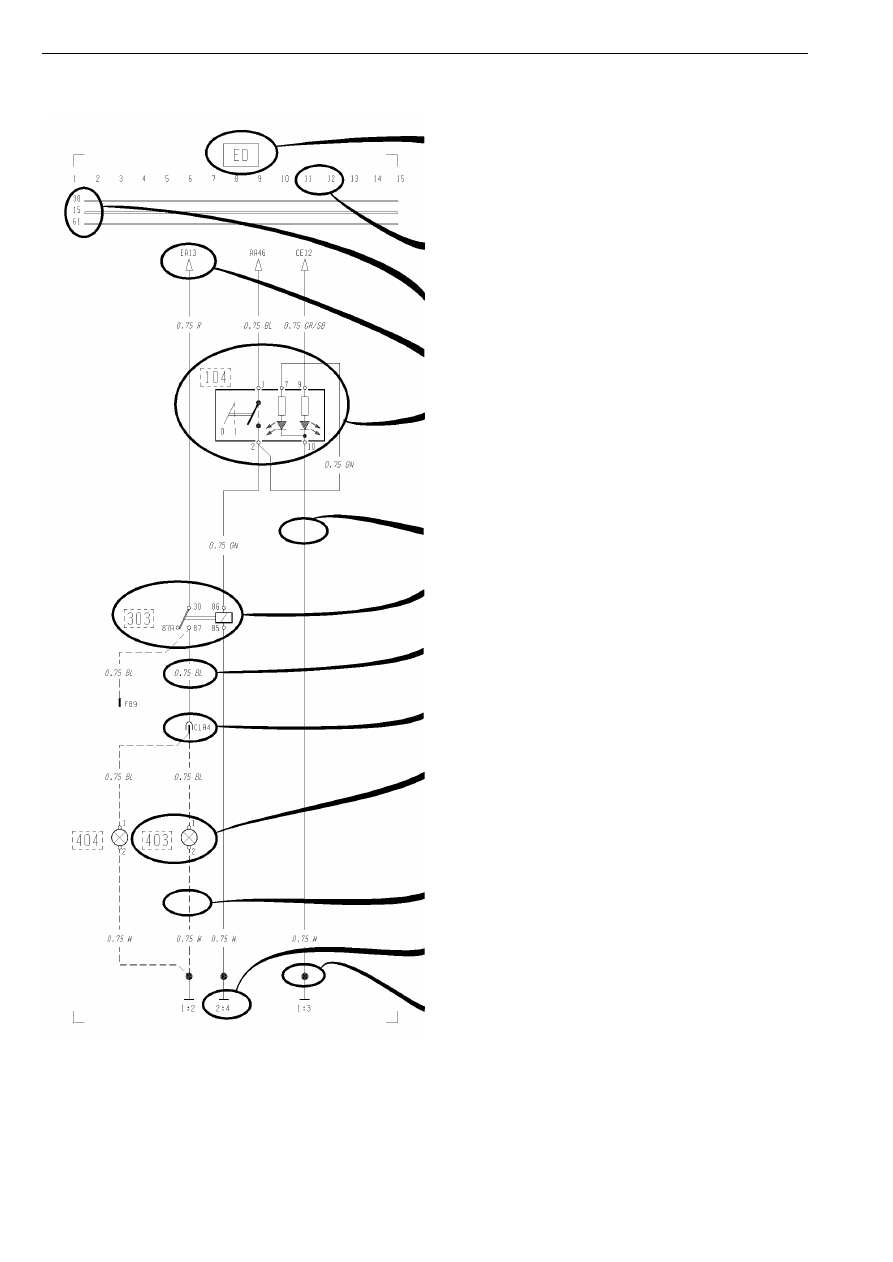

Example of wiring diagram

Example of wiring diagram

T3009608

Refer to the list of contents for the designation of the
circuit diagram. If the circuit diagram designation is
boxed in with broken lines this means that the circuit
diagram is not standard on all market or vehicle
models.

Seek column.

30 Voltage battery, kl.30.
15 Voltage with starting key in drive position, kl.15.
61 Voltage when alternator charges, kl.61.

Reference arrow (for circuit diagram EA, seek column
13).

Switch, comp. no. (104).

Single lines, cables.

Relay, comp. no. (303).

Cable area and colour (0.75 mm

2

blue).

Connector (CLA terminal 4).

Bulb, comp. no. (403)
A broken line box round the component number
shows that the component is not standard on all mar-
kets or vehicle models.

If the line is broken this means the cable is not stan-
dard on all markets or vehicle model.

Earth connection point no: 2. and earth terminal no: 4.
(see diagram Earth Connections).

Joint sleeve.

2

Group 37 Wiring diagram FH12, FH16 LHD

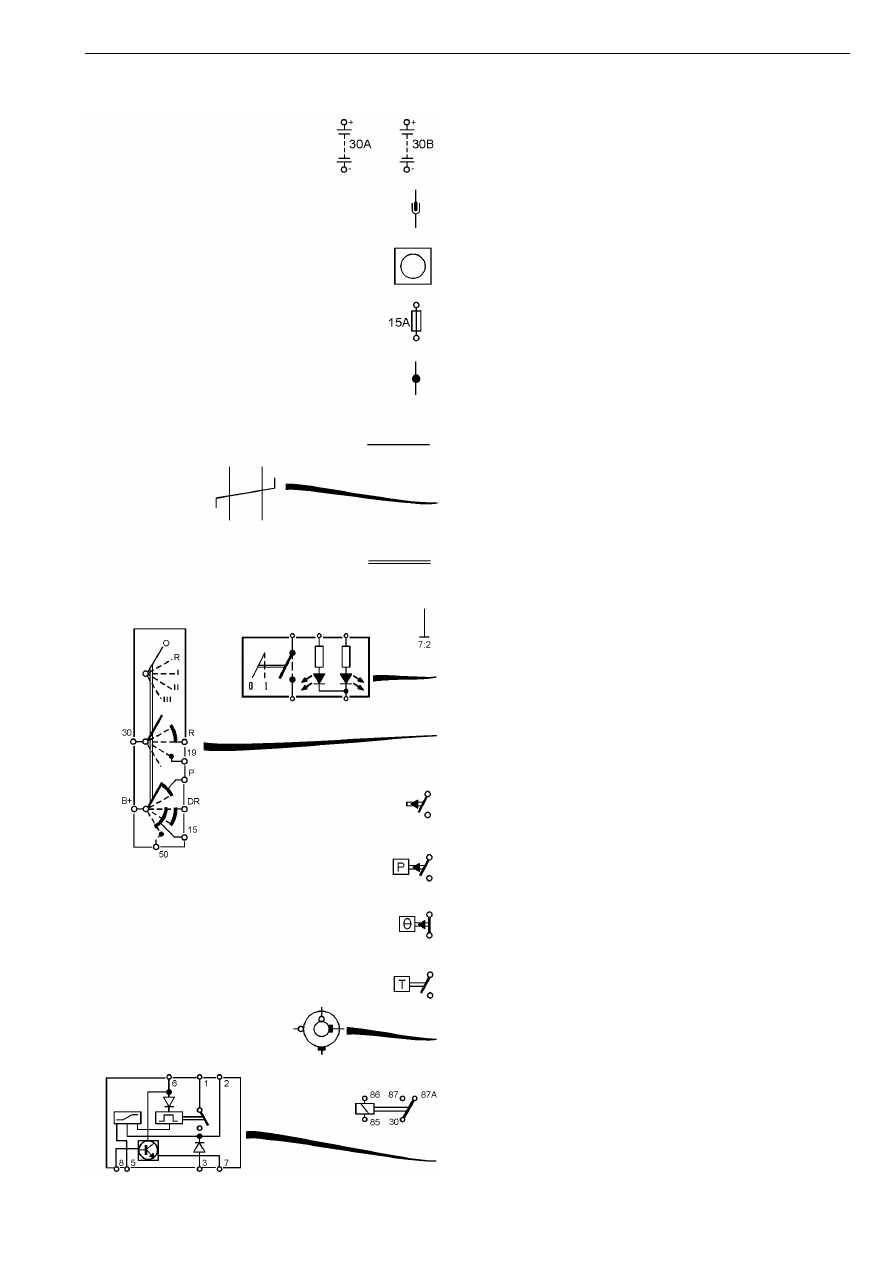

Examples of symbols on wiring diagram

Examples of symbols on wiring diagram

T3009609

Battery

Connector

Junktion

Fuse

Joint sleeve

Cable

Twisted cables

Conductor on circuit card

Earth connection and cable

Switch

Switch, starting switch

Closing contakt

Closing contakt, pressure-regulated

Break contakt, temperature-regulated

Closing contakt, time-regulated

Slip contakt, horn

Relay

Relay with internal circuit diagram

3

Group 37 Wiring diagram FH12, FH16 LHD

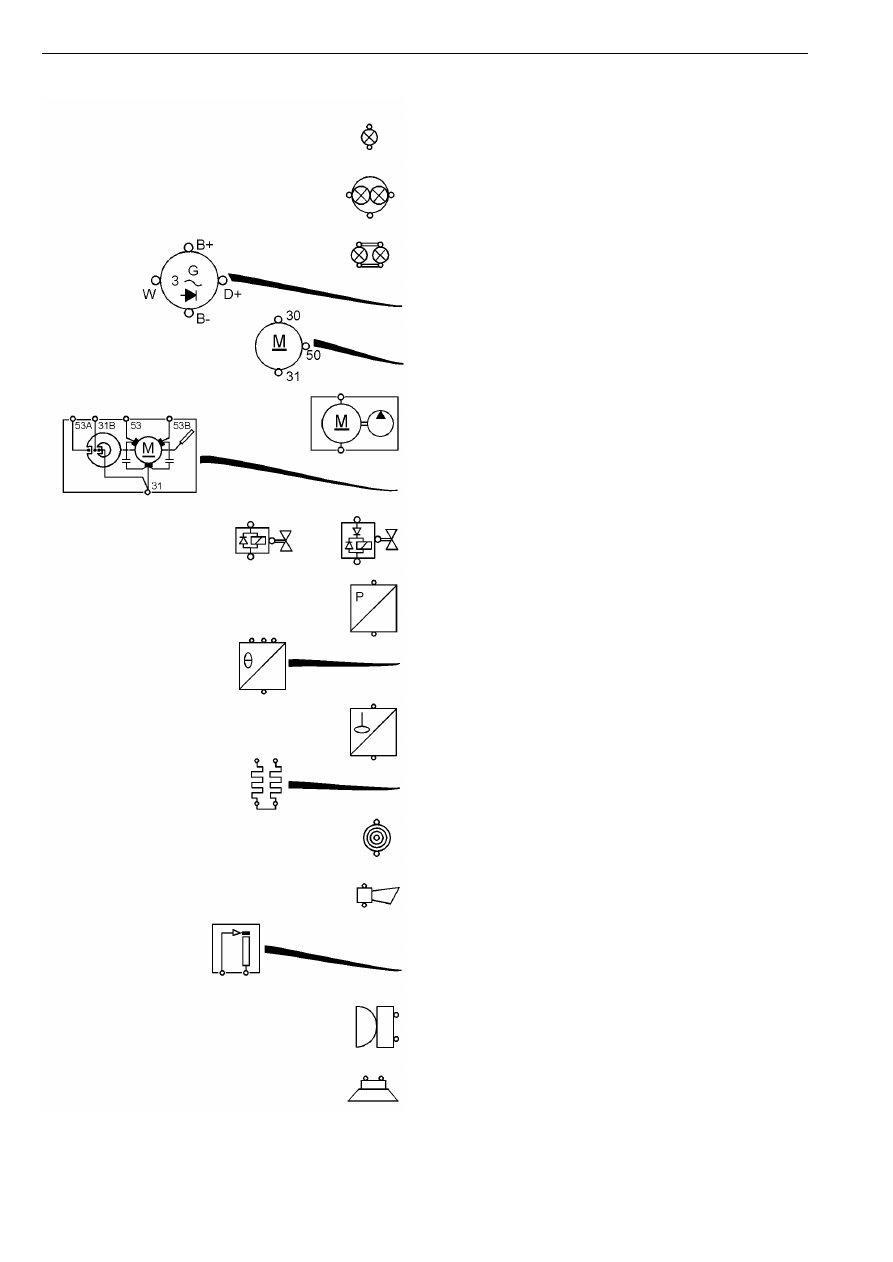

Examples of symbols on wiring diagram

T3009610

Bulb

Bulb, full beams and dipped beams

Bulb, tail light

Alternator

Starter motor

Washer motor

Windscreen wiper motor

Solenoid valve with diode

Pressure sensor

Temperature sensor

Level sensor

Starting heater

Cigarette lighter

Horn

Rheostat

Buzzer

Loudspeaker

4

Group 37 Wiring diagram FH12, FH16 LHD

Component wiring diagram index

Component wiring diagram index

AA

Power supply, starting system, immobiliser ....................................................................

page 7

AC

Vehicle ECU ....................................................................................................................

page 8

BL

Engine ECU, fuel injection system, preheating, FH12 ....................................................

page 9

BN

Engine ECU, fuel injection system, preheating, FH16 ....................................................

page 10

CE

Head light, parking light, marker light, DRL ...................................................................

page 11

CG

Fog light, rear fog light ....................................................................................................

page 12

CH

Spot light (STD) DRIVL2 .................................................................................................

page 12

CI

Spot light (EU) DRIVL2EC ..............................................................................................

page 12

CK

Brake light ........................................................................................................................

page 13

CL

Trailer controlled exhaust brake ......................................................................................

page 13

CN

Direction indicator, hazard warning light .........................................................................

page 14

EA

Reversing light, reversing warning alarm ........................................................................

page 14

ED

Loading light, fifth wheel light ..........................................................................................

page 15

EJ

Roof sign light, L1H1/L2H1 .............................................................................................

page 15

EK

Roof sign light, L2H2 .......................................................................................................

page 16

EN

Beacon warning light .......................................................................................................

page 16

ER

Interior light, L1H1/ L2H1, alarm clock/timer ..................................................................

page 17

ES

Interior light, L2H2/L2H3, alarm clock/timer ....................................................................

page 18

EV

Cigarette lighter ...............................................................................................................

page 19

EX

12 V power supply ...........................................................................................................

page 19

FA

Horn .................................................................................................................................

page 19

GA

Wiper, washer ..................................................................................................................

page 20

HA

Climate unit .....................................................................................................................

page 21

HB

Cab heater, EBERSPÄCHER D1LCC, PH-CAB .............................................................

page 22

HC

Cab and engine heater, WEBASTO THERMO 90, PH-ENGCA ....................................

page 23

HE

Electrically heated and adjusted seat .............................................................................

page 24

HG

Electrically heated mirrors ...............................................................................................

page 24

HH

Electrically operated mirrors ............................................................................................

page 25

HK

Air dryer ...........................................................................................................................

page 25

HM

Fuel filter heater ..............................................................................................................

page 25

HO

Water separator heater ...................................................................................................

page 25

HP

Electrically cab tilt

..........................................................................................................

page 26

JA

Radio ...............................................................................................................................

page 26

KA

Electrically operated window winders .............................................................................

page 27

5
