Volkswagen Golf / Golf GTI / Golf Variant. Manual - part 767

Contents

00 - General, Technical Data   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

1

Safety Precautions   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

1.1

Safety Precautions during Road Test with Testing Equipment   . . . . . . . . . . . . . . . . . . . . . .

1

1.2

Safety Precautions when Working on Vehicles with Start/Stop System   . . . . . . . . . . . . . .

1

2

Identification   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

2.1

PR Number Allocation - Brakes   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

3

Technical Data   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

3.1

Brakes Technical Data   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

4

Brakes Inspection   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

4.1

General Information   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

4.2

Front Wheel Drive Vehicles, Checking   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

45 - Antilock Brake System   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

1

General Information   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

1.1

ABS Repair Instructions   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2

Component Location Overview   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.1

Component Location Overview - ABS/ESP   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3

Control Module and Hydraulic Unit   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.1

Overview - Control Module and Hydraulic Unit   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.2

ABS Control Module J104 / ABS Hydraulic Unit N55 , Removing and Installing   . . . . . . . . 17

3.3

Control Module, Separating from Hydraulic Unit   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

3.4

Control Module, Attaching to Hydraulic Unit   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

3.5

Brake Lines, Attaching to Hydraulic Unit   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

4

Sensors   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.1

Overview - Front Axle Speed Sensor   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4.2

Overview - Rear Axle Speed Sensor   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

4.3

Right/Left Front ABS Wheel Speed Sensor G45 / G47 , Removing and Installing    .  .  .  .  .  . 37

4.4

Right/Left Rear ABS Wheel Speed Sensor G44 / G46 , Removing and Installing   . . . . . . . . 38

4.5

ESP Sensor Unit G419 , Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4.6

Steering Angle Sensor G85 , Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4.7

ABS Sensor Ring, Checking   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

5

Special Tools   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

46 - Mechanical Components   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

1

Front Brakes   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

1.1

Overview - Front Brakes   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

1.2

Brake Pads, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

1.3

Brake Caliper, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

1.4

Brake Carrier, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

1.5

Brake Rotor, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

1.6

Brake Shield, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

2

Rear Brakes   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

2.1

Overview - Rear Brakes   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

2.2

Brake Pads, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

2.3

Brake Caliper, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

2.4

Brake Carrier, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

2.5

Brake Rotor, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

2.6

Brake Shield, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3

Parking Brake   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

3.1

Overview - Parking Brake   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

3.2

Parking Brake, Adjusting   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

3.3

Rear Brake Cable, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

4

Brake Pedal   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

4.1

Overview - Brake Pedal   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

4.2

Brake Pedal, Removing from Brake Booster   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

4.3

Brake Pedal, Attaching to Brake Booster   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

4.4

Brake Pedal, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

4.5

Mounting Bracket, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

5

Special Tools   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

47 - Hydraulic Components   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

1

Front Brake Caliper   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

1.1

Overview - Front Brake Caliper   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

1.2

Brake Caliper Piston, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

2

Rear Brake Caliper   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

2.1

Overview - Rear Brake Caliper   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

2.2

Brake Caliper Piston, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

3

Brake Booster/Brake Master Cylinder   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

3.1

Overview - Brake Booster/Brake Master Cylinder   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

3.2

Brake Lamp Switch, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

3.3

Brake Master Cylinder, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

3.4

Brake Booster, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

3.5

Brake Fluid Reservoir, Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

4

Vacuum System   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

4.1

Overview - Vacuum Pump   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

4.2

Check Valve, Checking   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

4.3

Vacuum Sensor G608 , Removing and Installing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

4.4

Vacuum System, Checking   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

5

Brake Lines   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

5.1

Brake Lines, Repairing   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

6

Hydraulic System   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

6.1

Brake Fluid General Information   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

6.2

Hydraulic System, Standard Bleeding   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

6.3

Hydraulic System, Post-Bleeding   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

6.4

Checking for Leaks   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

7

Special Tools   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

8

Revision History   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

00 – General, Technical Data

1

Safety Precautions

(Edition 12.2015)

⇒ “1.1 Safety Precautions during Road Test with Testing Equip‐

ment”, page 1
⇒ “1.2 Safety Precautions when Working on Vehicles with Start/

Stop System”, page 1

1.1

Safety Precautions during Road Test

with Testing Equipment

If the Use of Testing Equipment Is Required on Road Tests, Note

the Following:

WARNING

Distraction and unsecured testing equipment increase the risk

of an accident.

♦ Operating testing equipment while driving causes distrac‐

tions.

♦ Testing equipment that is not secure increases the risk of

injury.

♦ Always secure testing equipment on the rear seat.
♦ Have a second person operate the testing equipment.
♦ Operate the testing equipment from the rear seat.
♦ Do not operate the testing equipment from the front pas‐

senger seat.

♦ The deployment of the front passenger airbag during an

accident can cause injury to the person.

1.2

Safety Precautions when Working on

Vehicles with Start/Stop System

Note the following When Working on Vehicles with a Start/Stop

System:

WARNING

There is a risk of injury due to the engine starting automatically

in vehicles with the Start/Stop System.

♦ If necessary, the engine can start automatically for vehi‐

cles with an active Start/Stop System.

♦ This is recognized by a message in the instrument cluster.
♦ Therefore, make sure that the Start/Stop System is deac‐

tivated when working on the vehicle (turn off ignition, turn

the ignition back on when necessary).

2

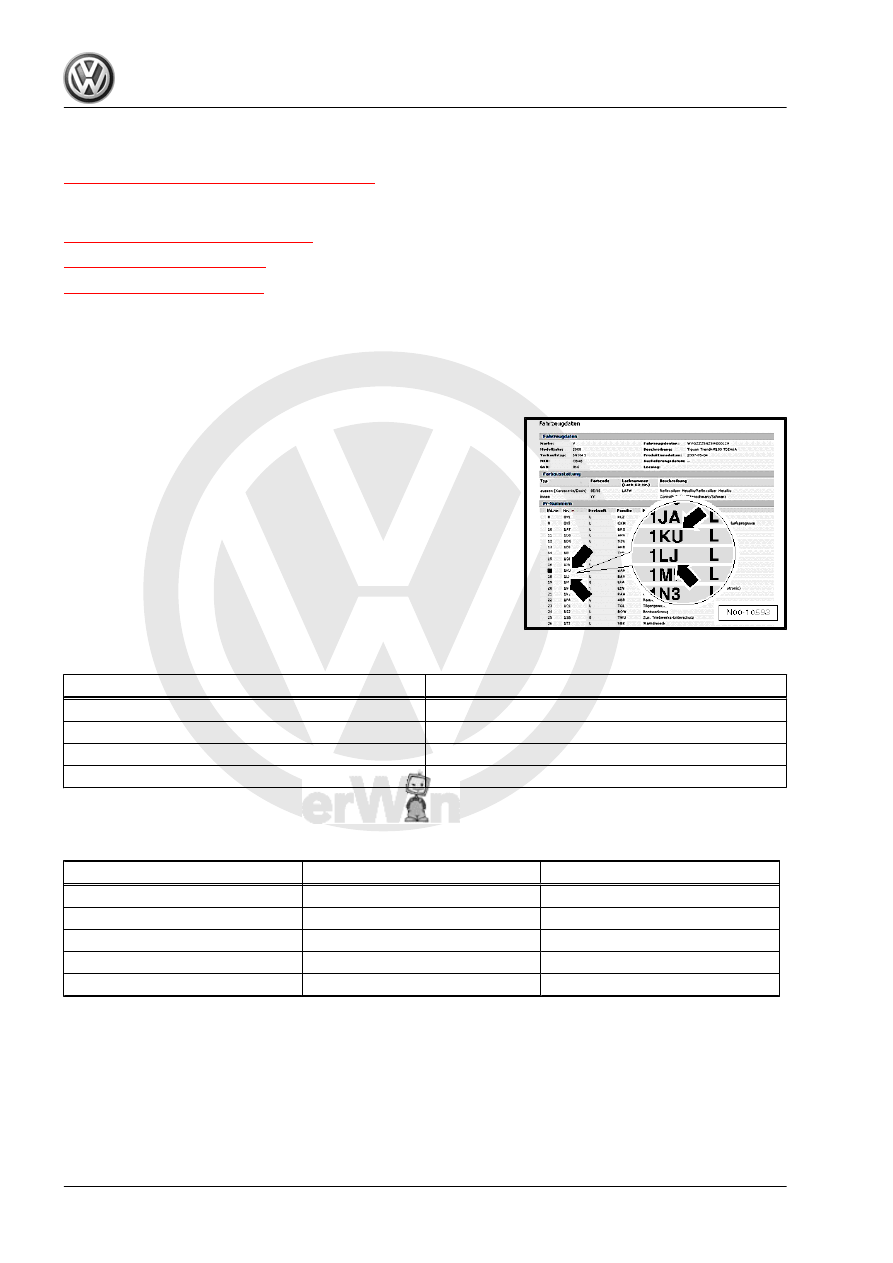

Identification

⇒ “2.1 PR Number Allocation - Brakes”, page 2

2.1

PR Number Allocation - Brakes

⇒ “2.1.1 General Information”, page 2
⇒ “2.1.2 Front Brakes”, page 2
⇒ “2.1.3 Rear Brakes”, page 2

2.1.1

General Information

The PR number on the vehicle data label describes which brake

system is installed in the vehicle.
There is a vehicle data label in the spare wheel well and also one

in the customer Maintenance booklet.
– For information regarding each brake installed. Refer to ELSA/

Vehicle Individual.

In this example, the vehicle has “1KU” rear brakes.
♦ For allocation. Refer to the Parts Catalog.
♦ The following tables explain the PR numbers. These are im‐

portant for the combination brake caliper/brake rotor and

brake pad.

2.1.2

Front Brakes

PR Number

Front Brakes

1ZE/1ZP

PC57 (15”)

1ZB/1ZD/1LV

PC57 (16”)

1LJ/1LM

C60 (17”)

1LJ

PC60 (17”)

2.1.3

Rear Brakes

Rear Axle

PR Number

Rear Brakes

Torsion Beam Rear Suspension

1KD

C 38

Torsion Beam Rear Suspension

1KD/1KQ

CI 38 (15”)

Torsion Beam Rear Suspension

1KD/1KQ

CI 38 HRA

Multi-Link Rear Axle

1KS/1KT

PC 38 HRA

Multi-Link Rear Axle

1KS/1KT

TRW
