Page 80-
6

 , Fig. 2

Manual A/C

13/2/2005

87-6







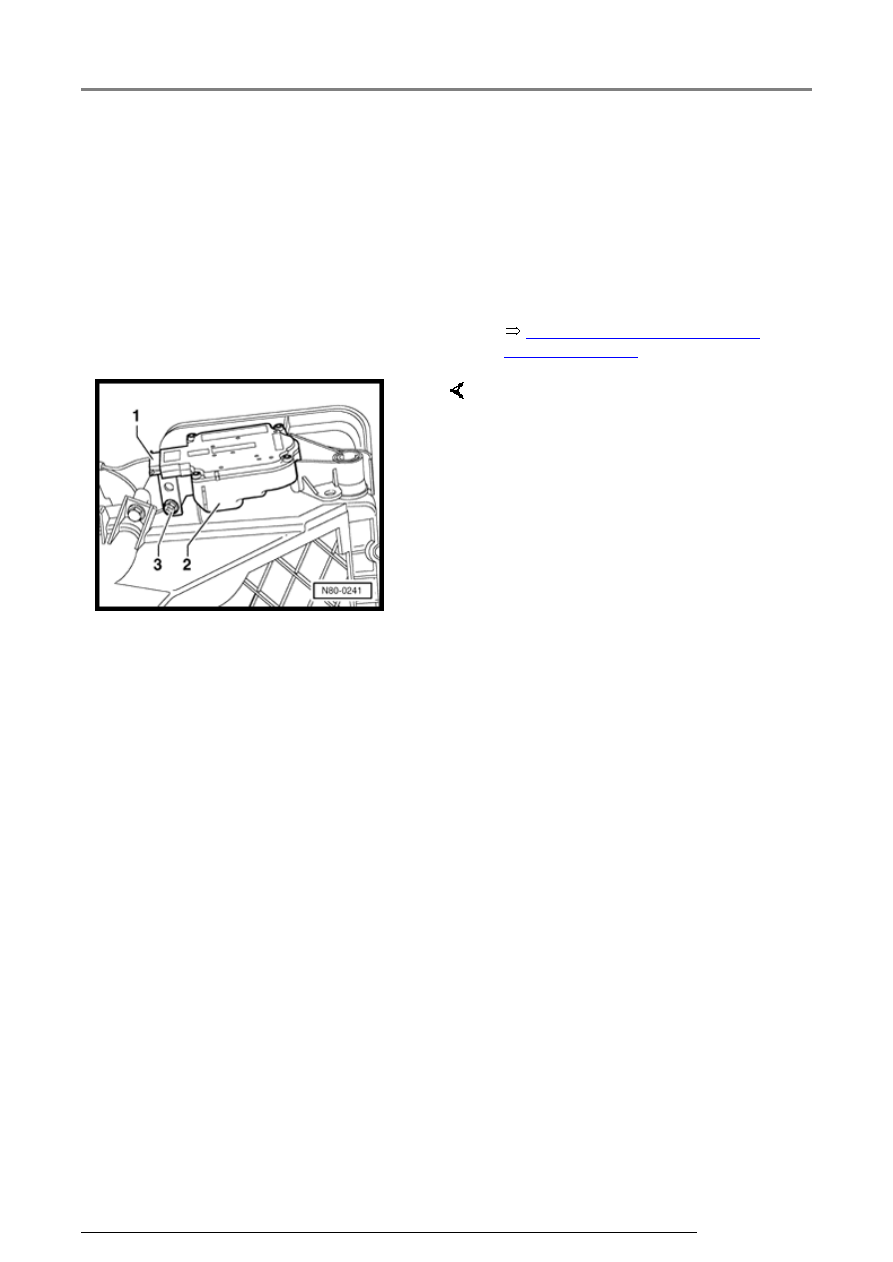

Servo motor for
fresh/recirculating air door -V154-,
removing and installing





Removing





-  Remove glove box.







Repair Manual, Body Interior,

Repair Group 68





Installing

-  Disconnect electrical connector -

1-.

-  Remove screw -3-.

-  Swing motor -2- downward.

-  Disengage motor -2- from fresh

air/recirculation air lever.

-  Engage flap motor -2- to fresh

air/recirculation air lever.

-  Position fresh air/recirculated air

flap lever by hand depending on
position of flap motor.

-  Install screw -3-.

Manual A/C

13/2/2005

87-7







Heating and A/C controls,
removing and installing







Special tools and equipment
required



First do the following:



Repair Manual, Body Interior,

Repair Group 68





Repair Manual, Body Interior,

Repair Group 68





Repair Manual, Body Interior,

Repair Group 68



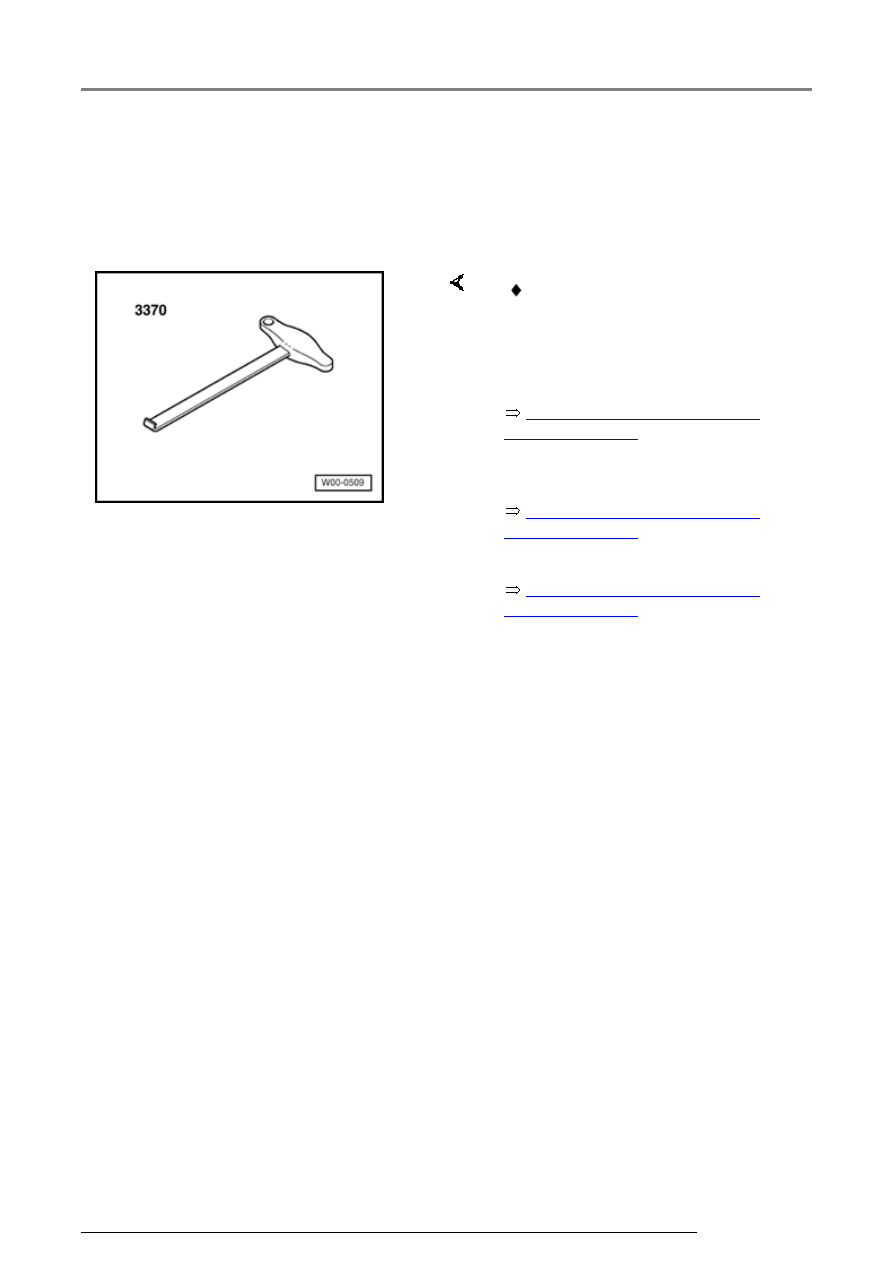

 Special hook 3370

-  Remove glove box.

-  Remove trim under the steering

column.

-  Remove center console.

Manual A/C

13/2/2005

87-8







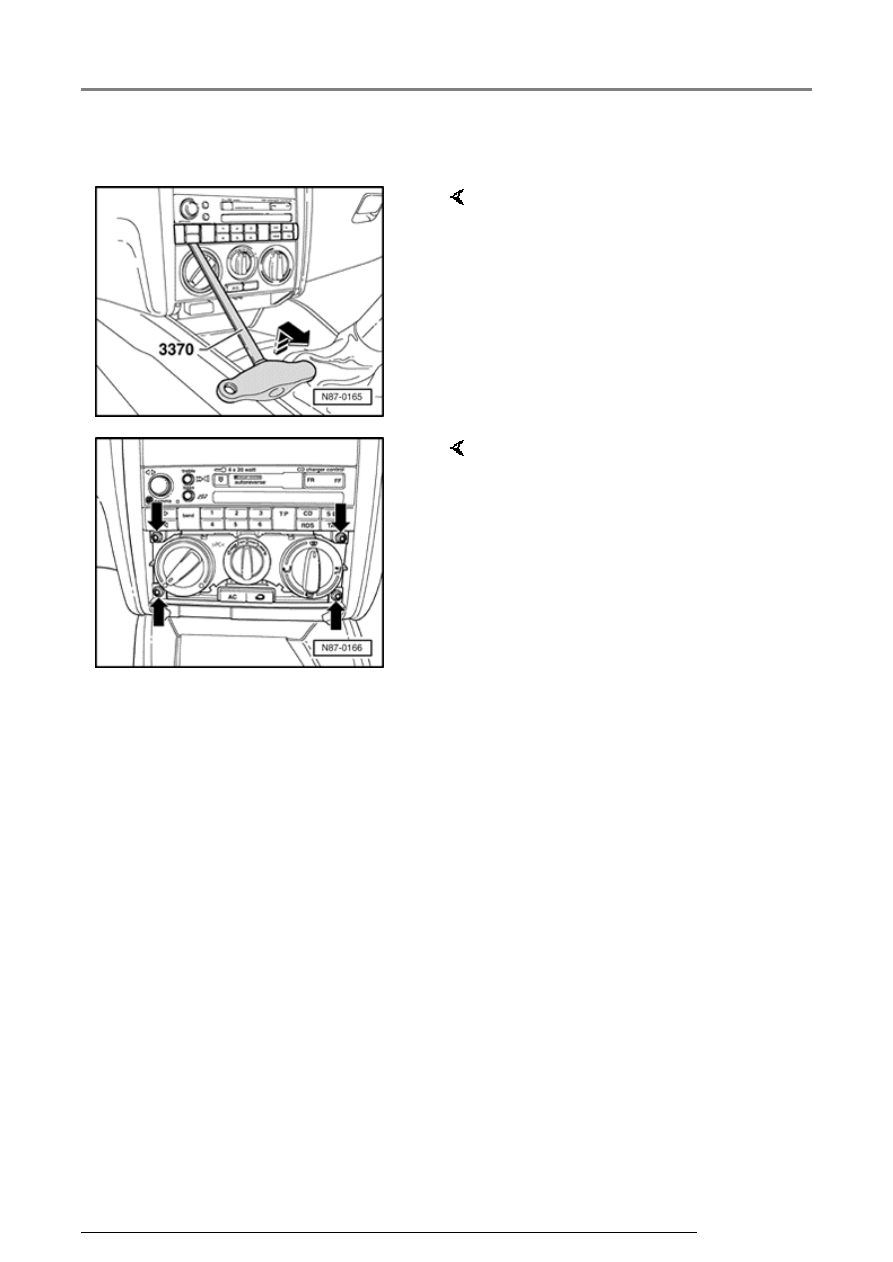

Removing



-  Pull off heating controls trim panel

with tool 3370.



-  Remove screws -arrows-.

-  Remove center trim.

-  Remove controls with cables

attached.

-  Disengage cables from controls.

-  Disconnect electrical connectors.
