- Installation is reverse of removal.

Note:

n

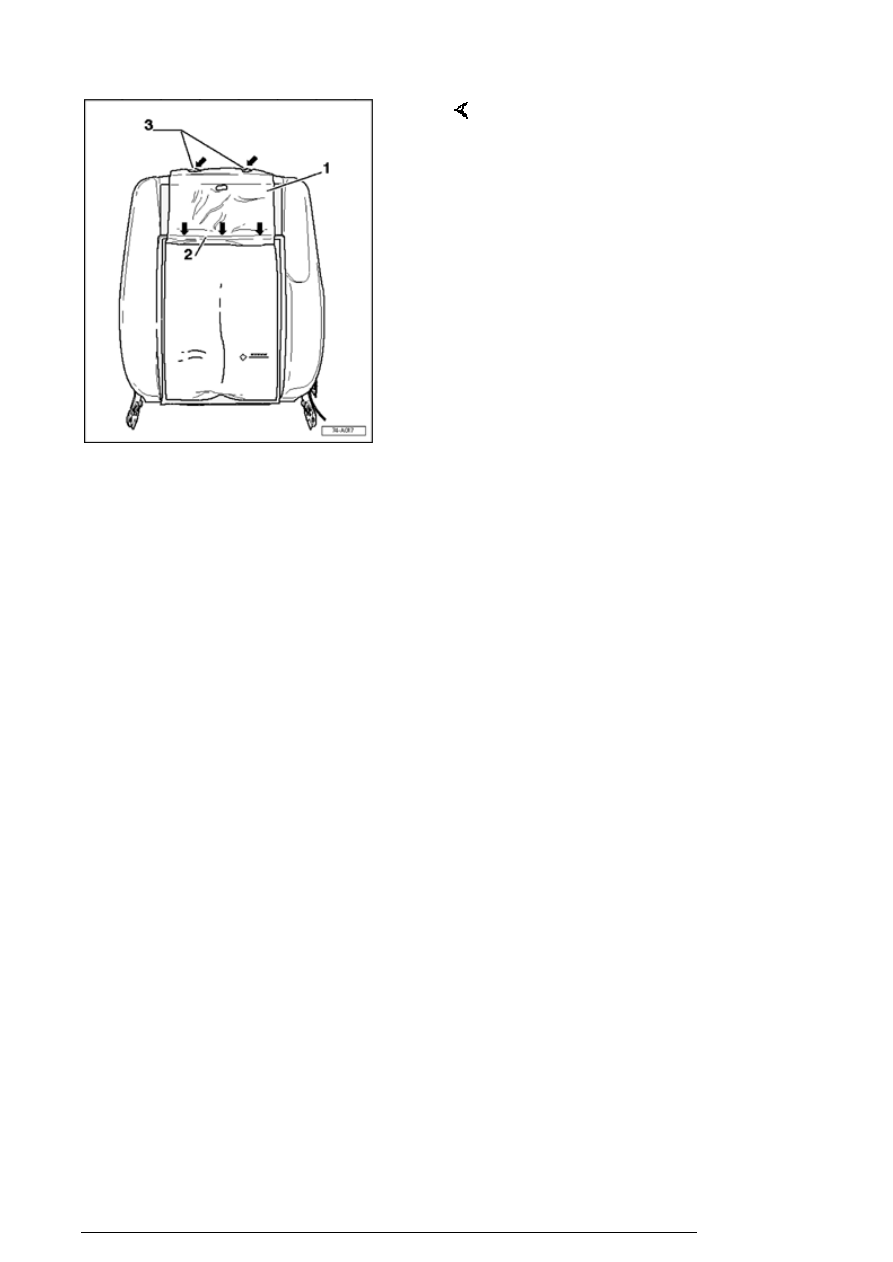

When installing material - 1 - of heater element, it
must be connected with backrest cover and backrest
frame - 2 - in groove (depression) utilizing two sided
tape. heater element must be installed over head rest
adjuster guide holes - 3 - and secured with head rest
guide.



Seat heating elements

13/2/2005

74 - 3



Rear seat upholstery and cover



Cover and cushion for seat cushion,
removing and installing



Removing



- Remove seat cushion



72-2, Seat cushion, removing

and installing (Golf wagon/Jetta wagon)

 .

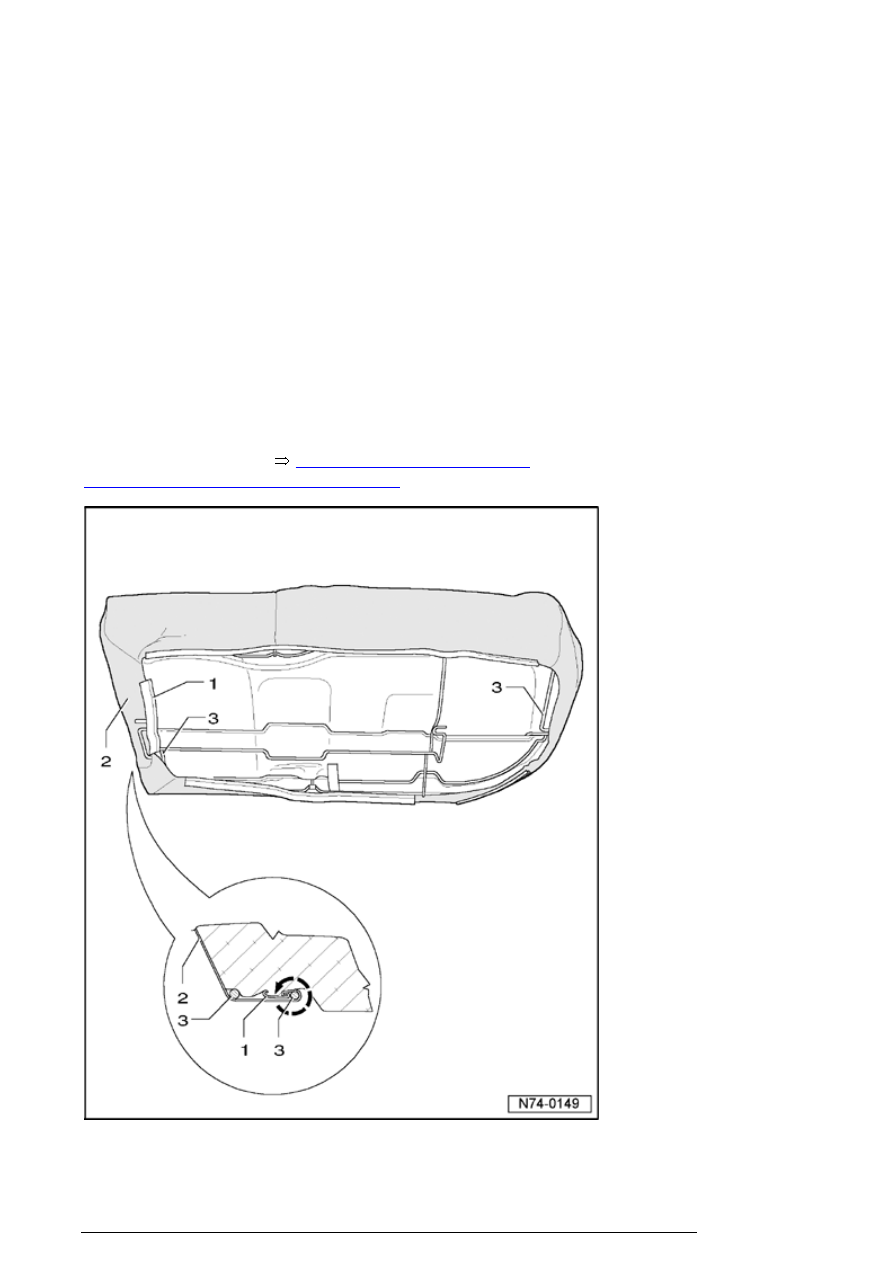

- Release beading - 1 - for cover - 2 - from
seat cushion frame - 3 - .

Rear seat upholstery and cover

13/2/2005

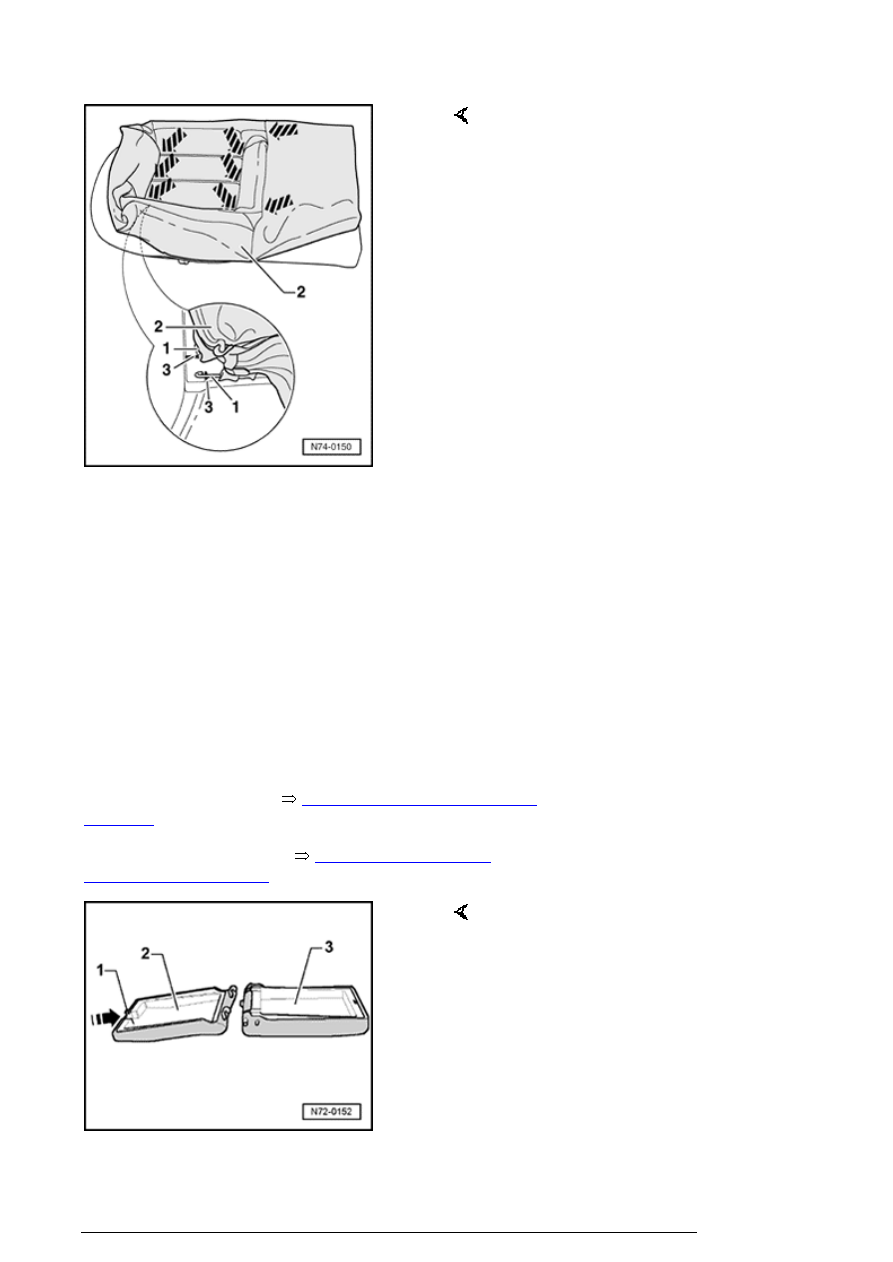

- Release tension wire - 1 - for cover - 2 - from upholstery
wire - 3 - .

- Remove cover - 2 - .

Installing



- Installation is reverse of removal.

Cover, center arm rest, removing and
installing



Removing



- Remove right backrest



72-2, Backrest, removing and

installing

 .

- Remove center arm rest



72-2, Center arm rest,

removing and installing

 .

- Press in locking lug - 1 - - arrow - and open center

Rear seat upholstery and cover

13/2/2005





armrest.

- Separate upper part - 2 - from lower part - 3 - .

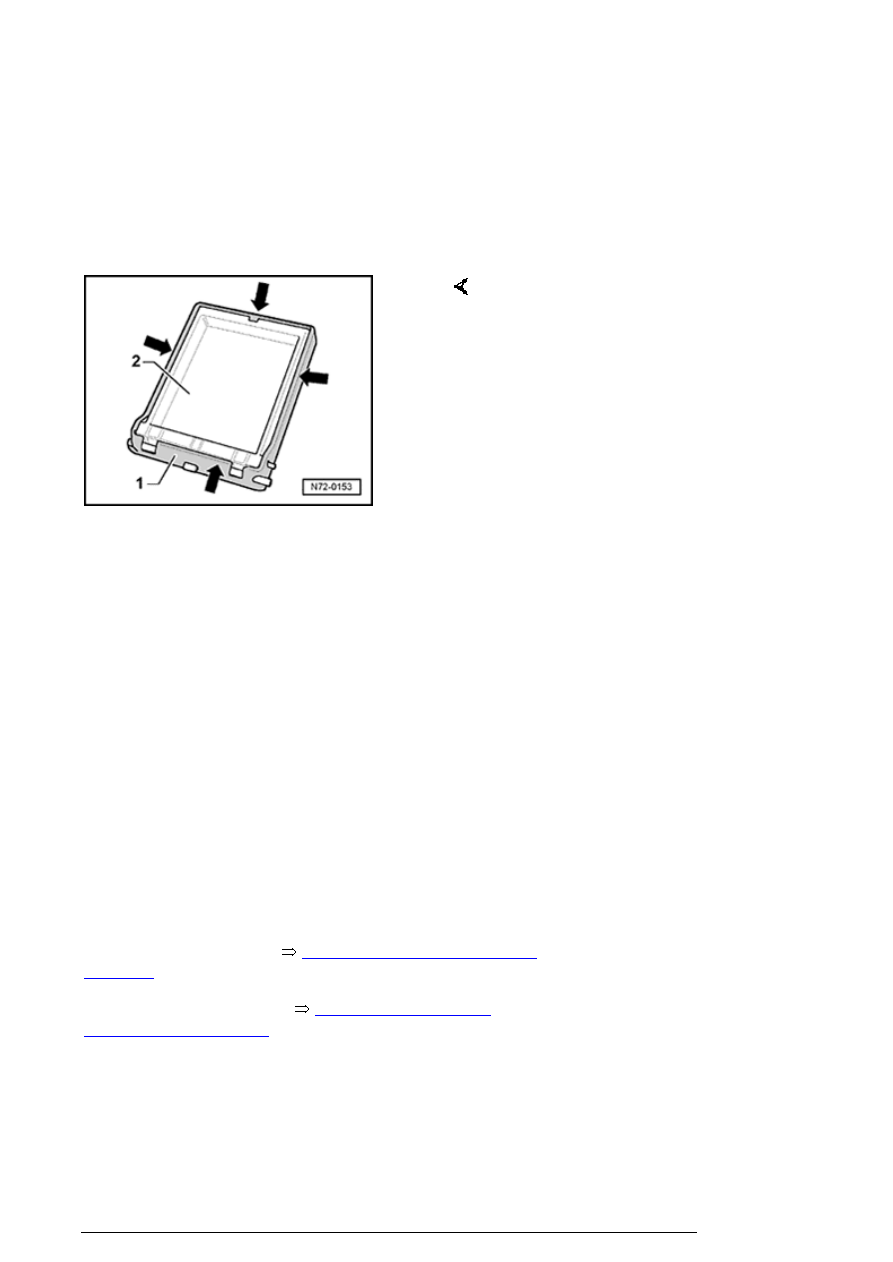

- Remove cover - 1 - from plastic tray - 2 - .

Installing



- Installation is reverse of removal.

Cover and cushion for backrest, removing
and installing

Note:

n

Illustration shows right-hand backrest, left-hand
backrest can be removed by modifying se procedures
slightly.



Removing

- Remove headrests.

- Remove right backrest



72-2, Backrest, removing and

installing

 .

- Remove center arm rest



72-2, Center arm rest,

removing and installing

 .

- Pull out three clips - 2 - .
