Volkswagen Golf / Golf GTI / Jetta. Manual - part 798



wagon)

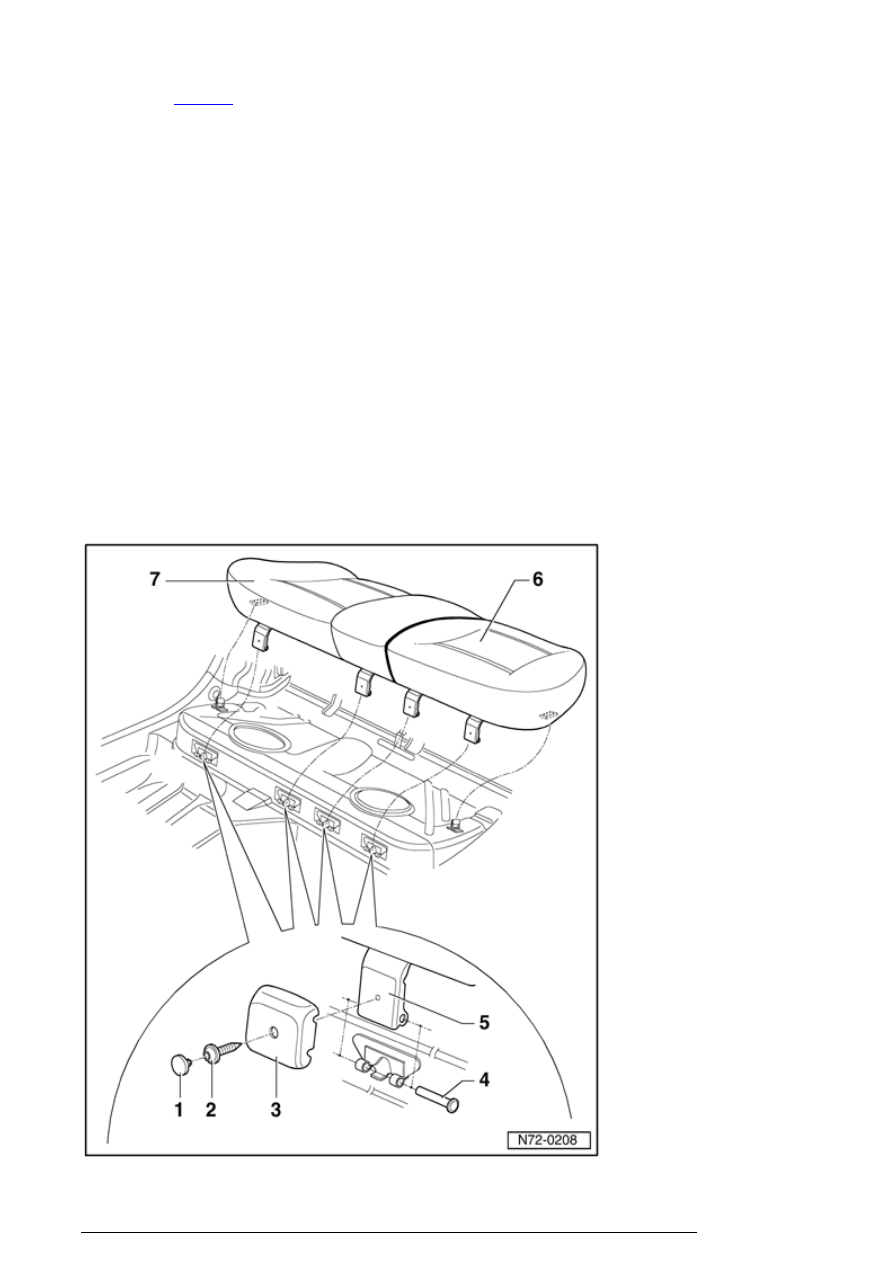

Seat cushion, removing and installing (Golf
wagon/Jetta wagon)



Note:

n

removal and installation procedures may have to be
modified slightly for a seat with integrated child seat.



Removing



- Unclip cover caps - 1 - , Remove bolts -
2 - and remove seat hinge cover caps - 3
- .

- Remove pins - 4 - from seat hinges - 5 -
.

Rear seats

13/2/2005

- Remove left seat cushion - 6 - and right
seat cushion - 7 - .

Installing



Installation is reverse of removal.

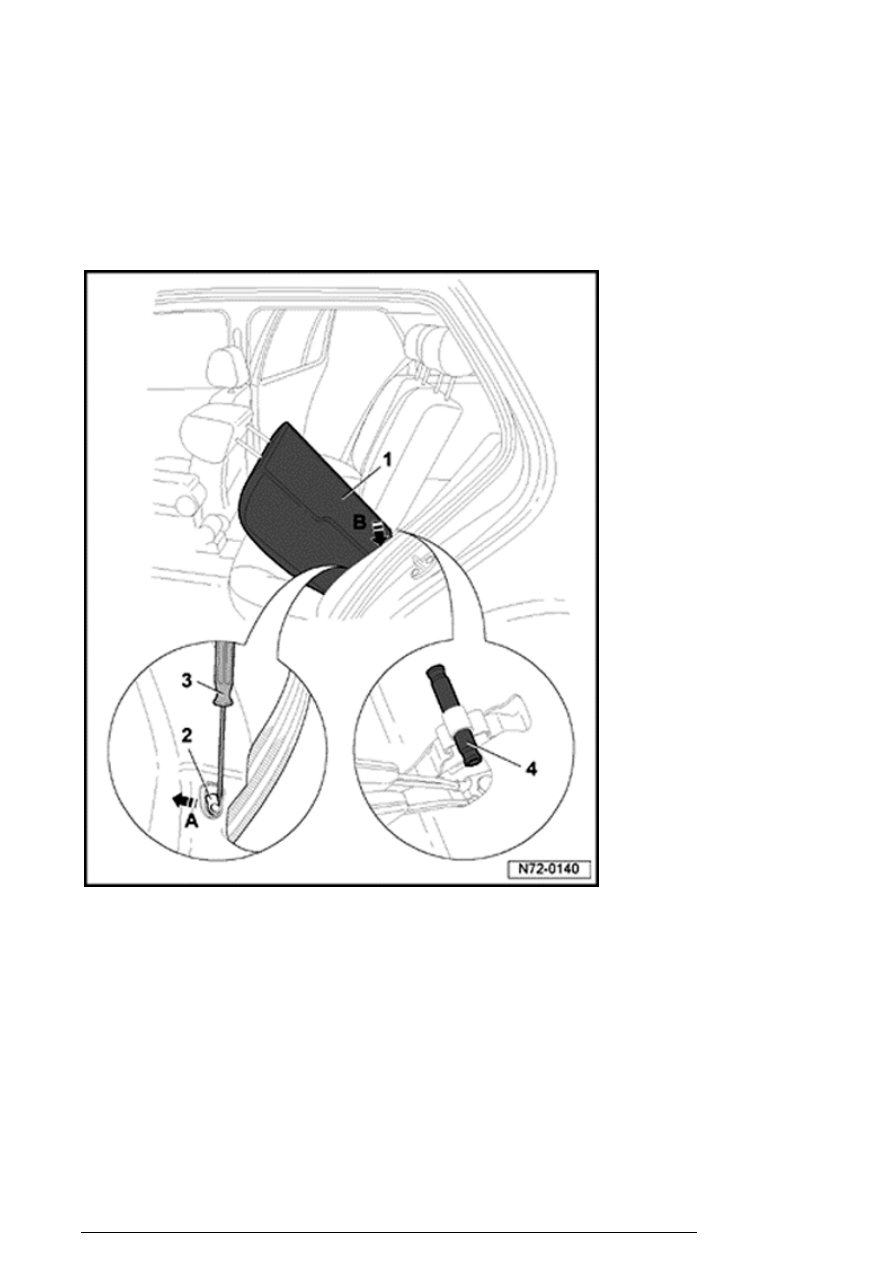

Backrest, removing and installing



Note:

n

Illustration shows only left backrest. Removal of right
backrest is identical.



Removing



- Fold backrest - 1 - forward.

- Using a screwdriver - 3 - , press locking
hook - 2 - toward rear - arrowA - .

Rear seats

13/2/2005



- Pull backrest - 1 - up slightly and remove
from center anchor - 4 - - arrow B - .

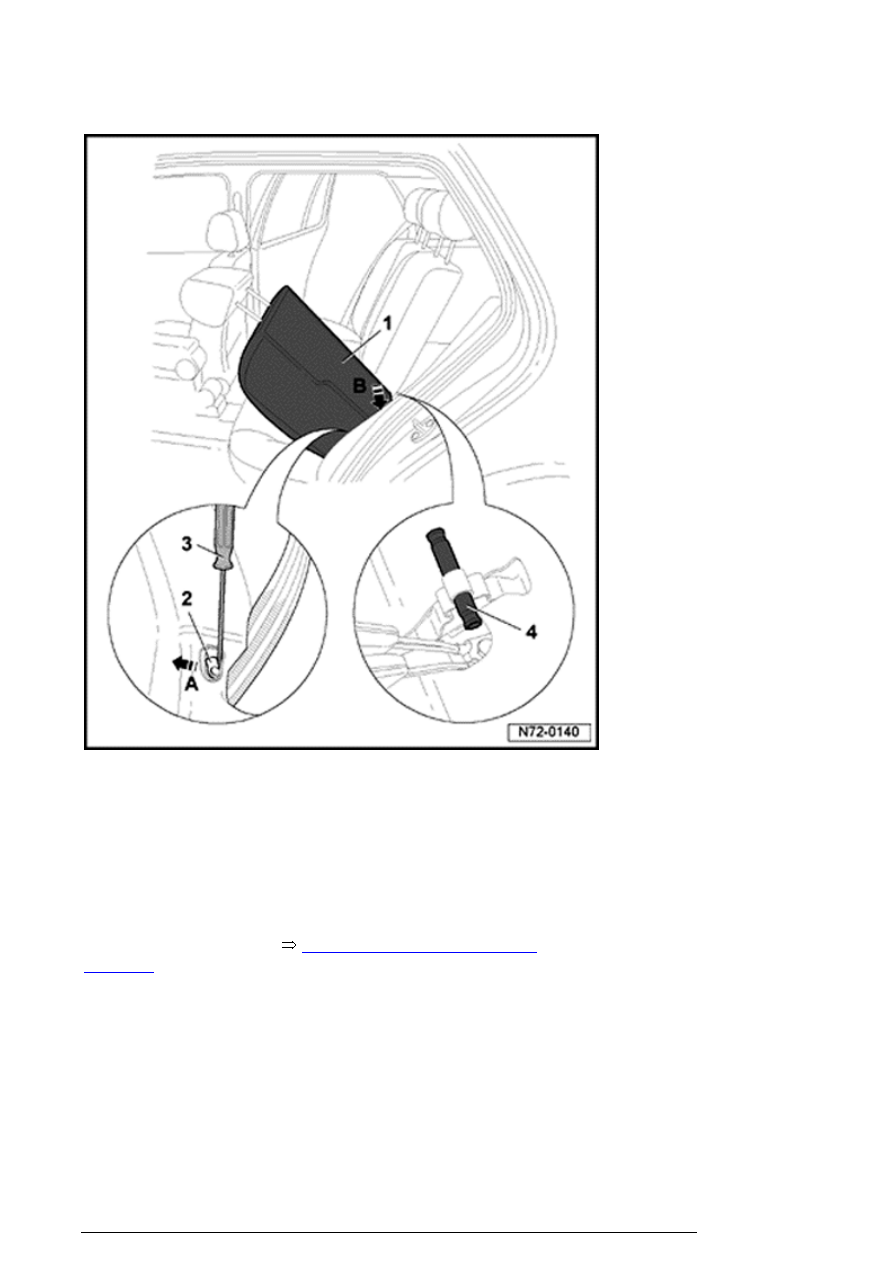

Installing



Rear seats

13/2/2005



- Guide backrest - 1 - onto anchor - 4 -
and press down at outside.

Center arm rest, removing and installing



Removing



- Remove right backrest



72-2, Backrest, removing and

installing

 .

- Fold down center armrest - 1 - .

- Remove trim - 2 - - arrow A - .

- Loosen trim - 2 - from cover - 3 - at top.

- Loosen trim - 2 - from catch - 4 - using a
screwdriver and pull out upward.

Rear seats

13/2/2005
