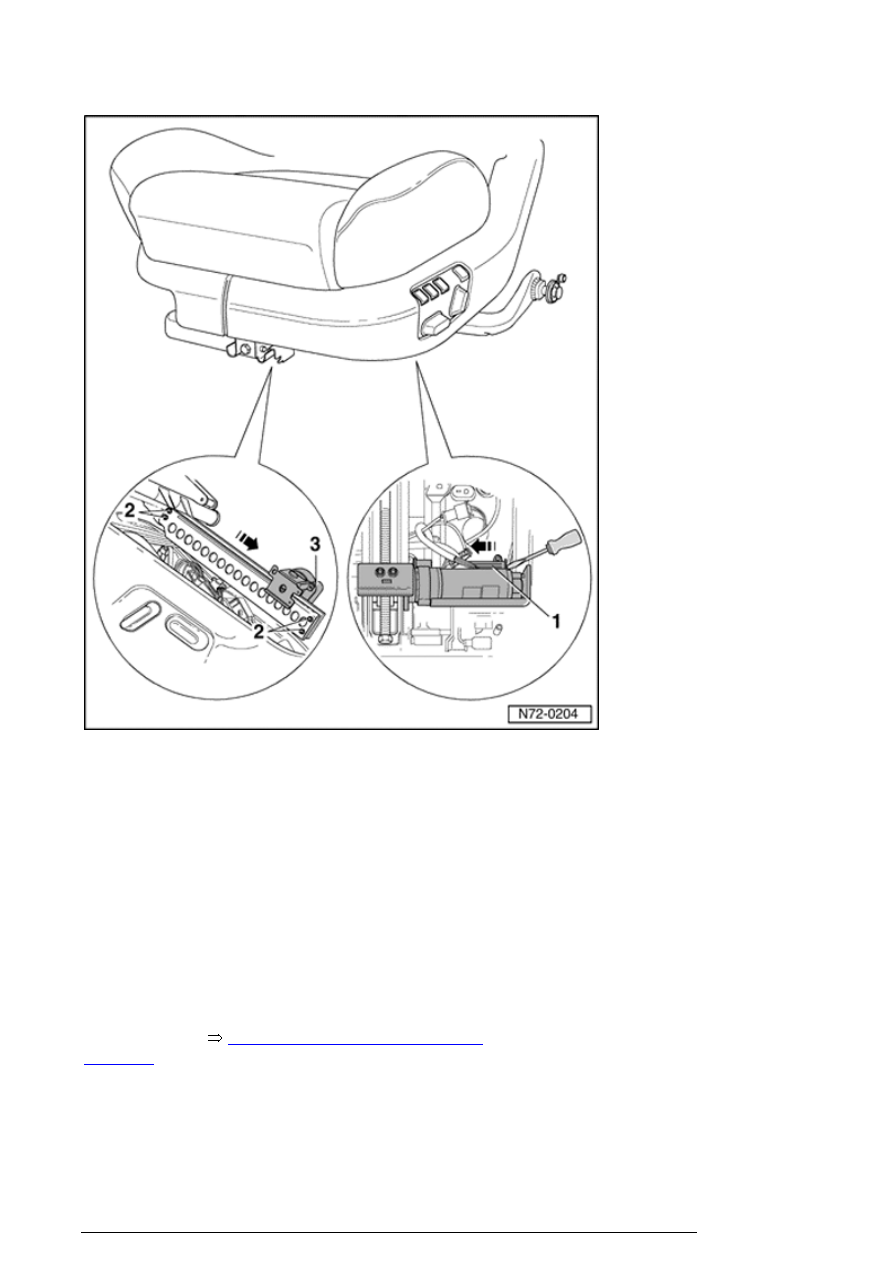

- Remove seat fore and aft adjustment  - 3
- in direction of - arrow - .

Installing



- Installation is reverse of removal.

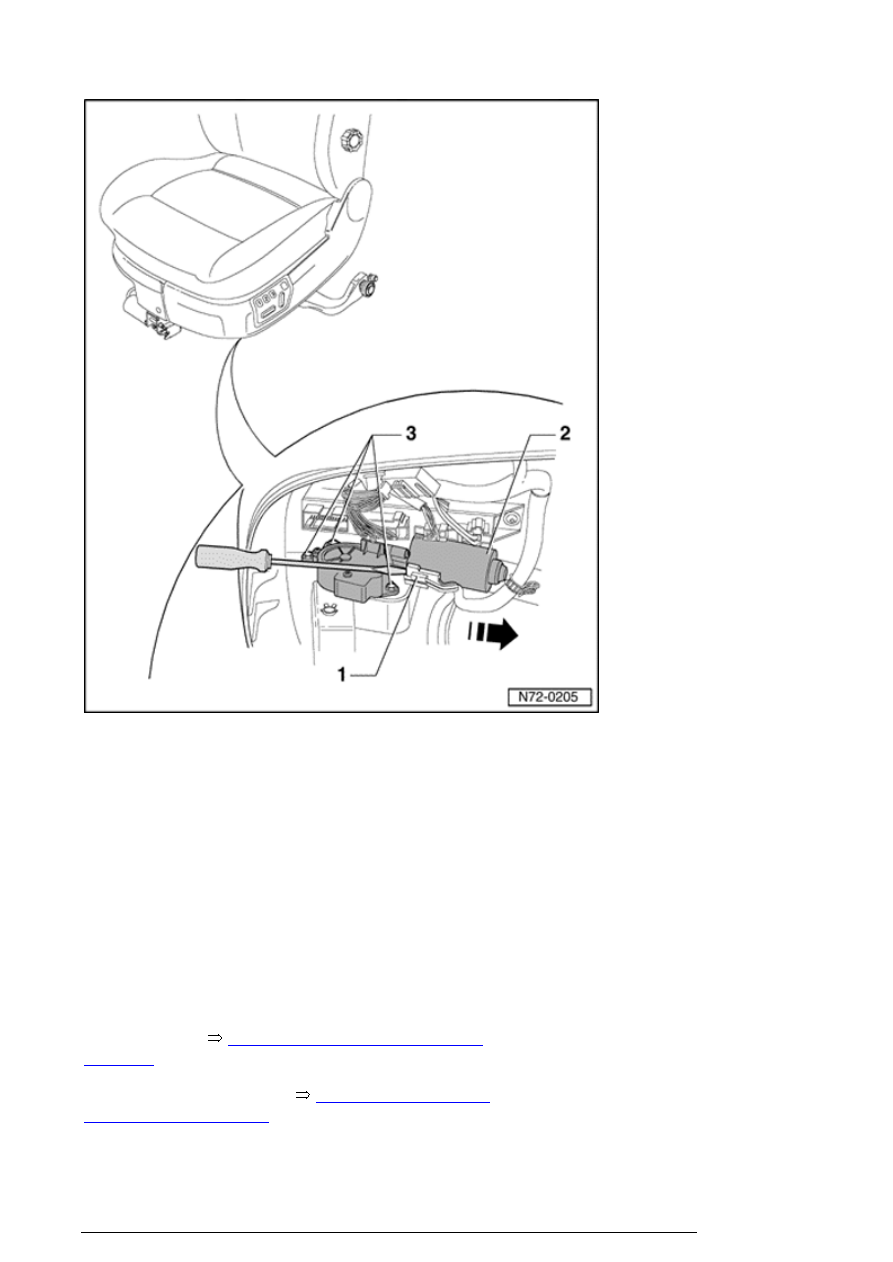

8-way seat front height adjustment drive,
removing and installing



Removing



- Remove seat



72-1, Front seats, removing and

installing

 .

- Using a screwdriver, disconnect harness
connector - 1 - in direction of - arrow - .

- Remove bolts - 3 - .

Front seats

13/2/2005



- Remove front drive - 2 - .

Installing



- Installation is reverse of removal.

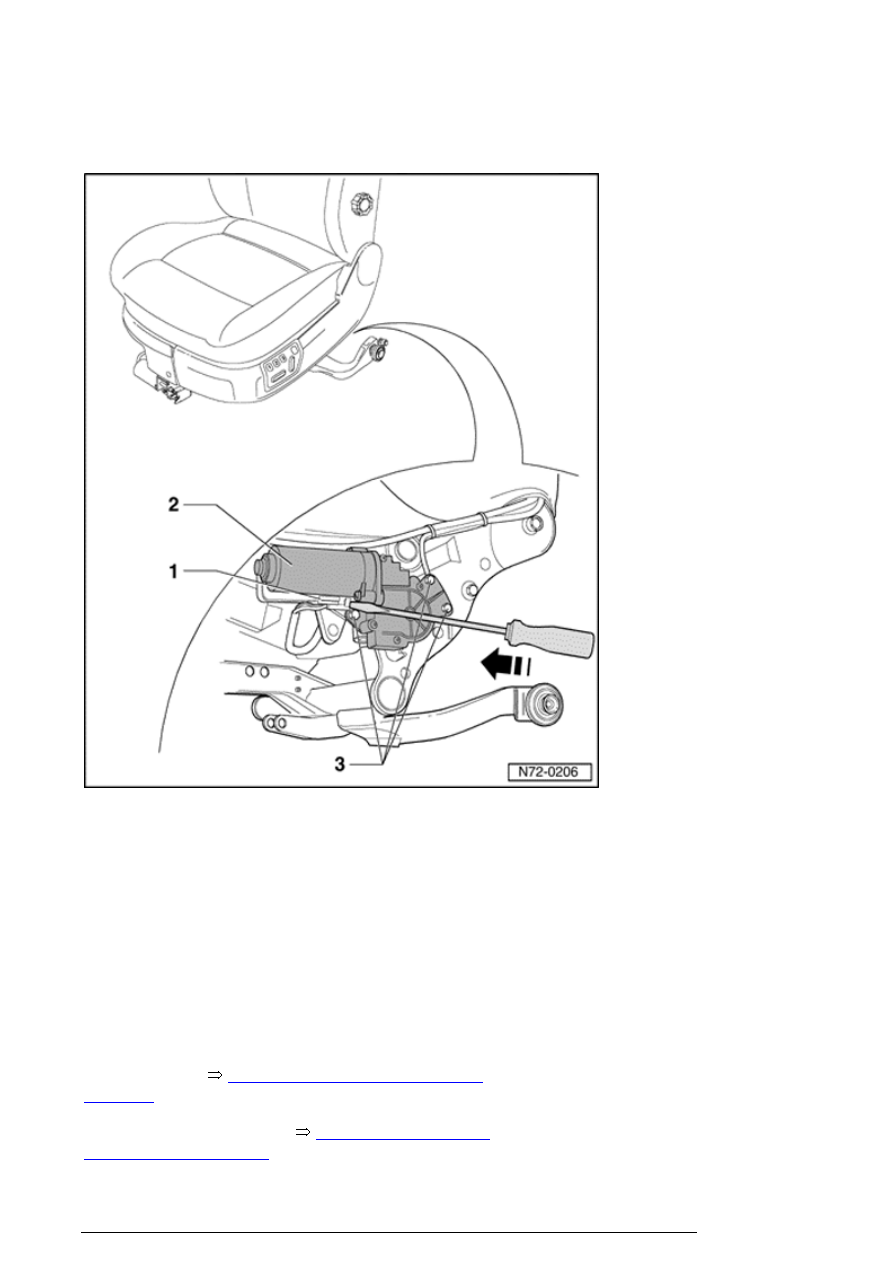

8-way seat rear height adjustment drive,
removing and installing



Removing



- Bring seat to uppermost position.

- Remove seat



72-1, Front seats, removing and

installing

 .

- Remove 8-way seat trim



72-1, 8-way seat trim,

removing and installing

 .

- Using a screwdriver, disconnect harness

Front seats

13/2/2005



connector - 1 - in direction of - arrow - .

- Remove bolts - 3 - .

- Remove rear drive - 2 - .

Installing



- Installation is reverse of removal.

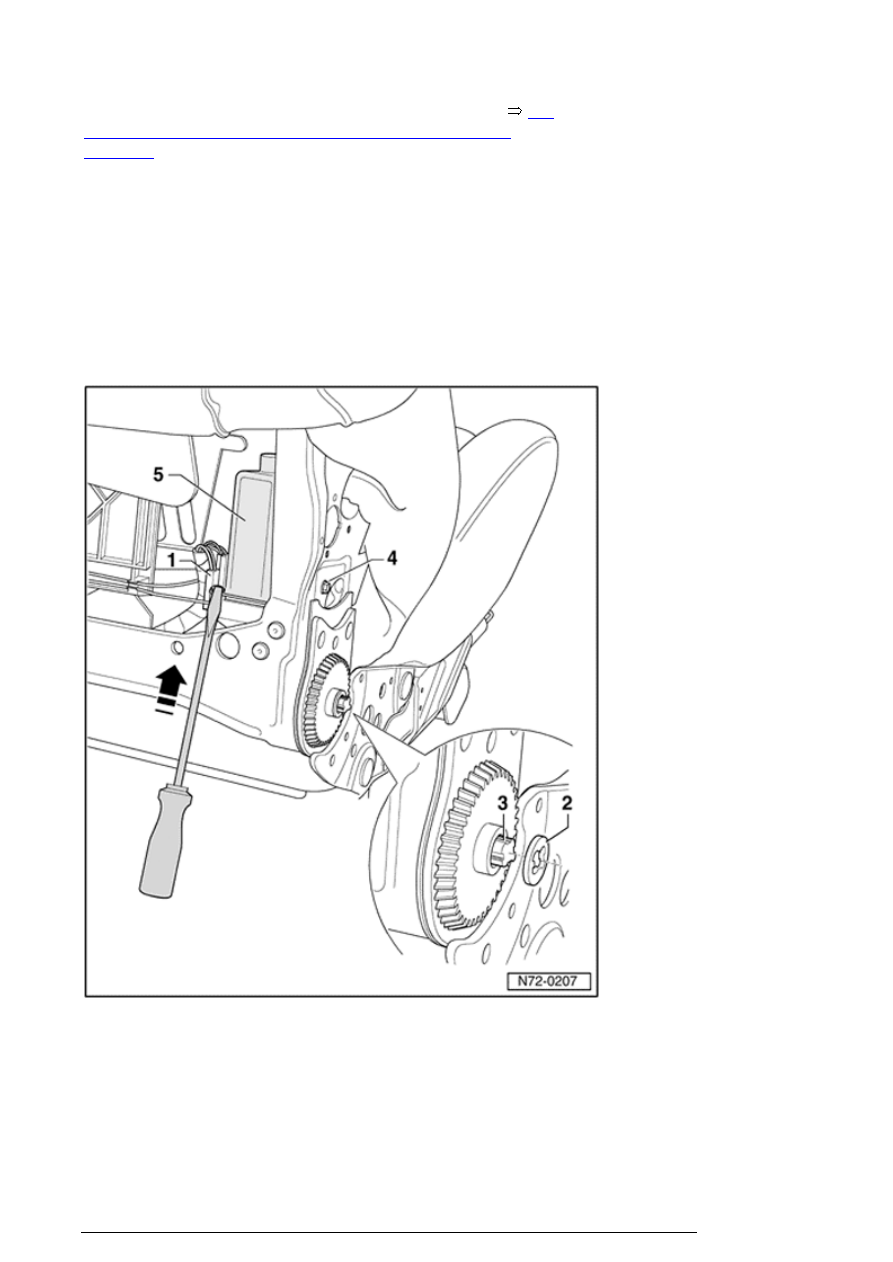

8-way seat backrest adjustment drive,
removing and installing



Removing



- Remove seat



72-1, Front seats, removing and

installing

 .

- Remove 8-way seat trim



72-1, 8-way seat trim,

removing and installing

 .

Front seats

13/2/2005



- Remove cover in lower area of backrest and roll up



74-

1, Front backrest cover and upholstery, removing and
installing

 .

- Using a screwdriver, disconnect harness
connector - 1 - in direction of arrow.

- Pry out locking washer - 2 - from shaft -
3 - using a screwdriver.

- Drive shaft - 3 - approx. 15 cm into
backrest frame using hammer and drift.

- Unscrew nut - 4 - .

- Remove drive - 5 - .

Installing



- Installation is reverse of removal.
