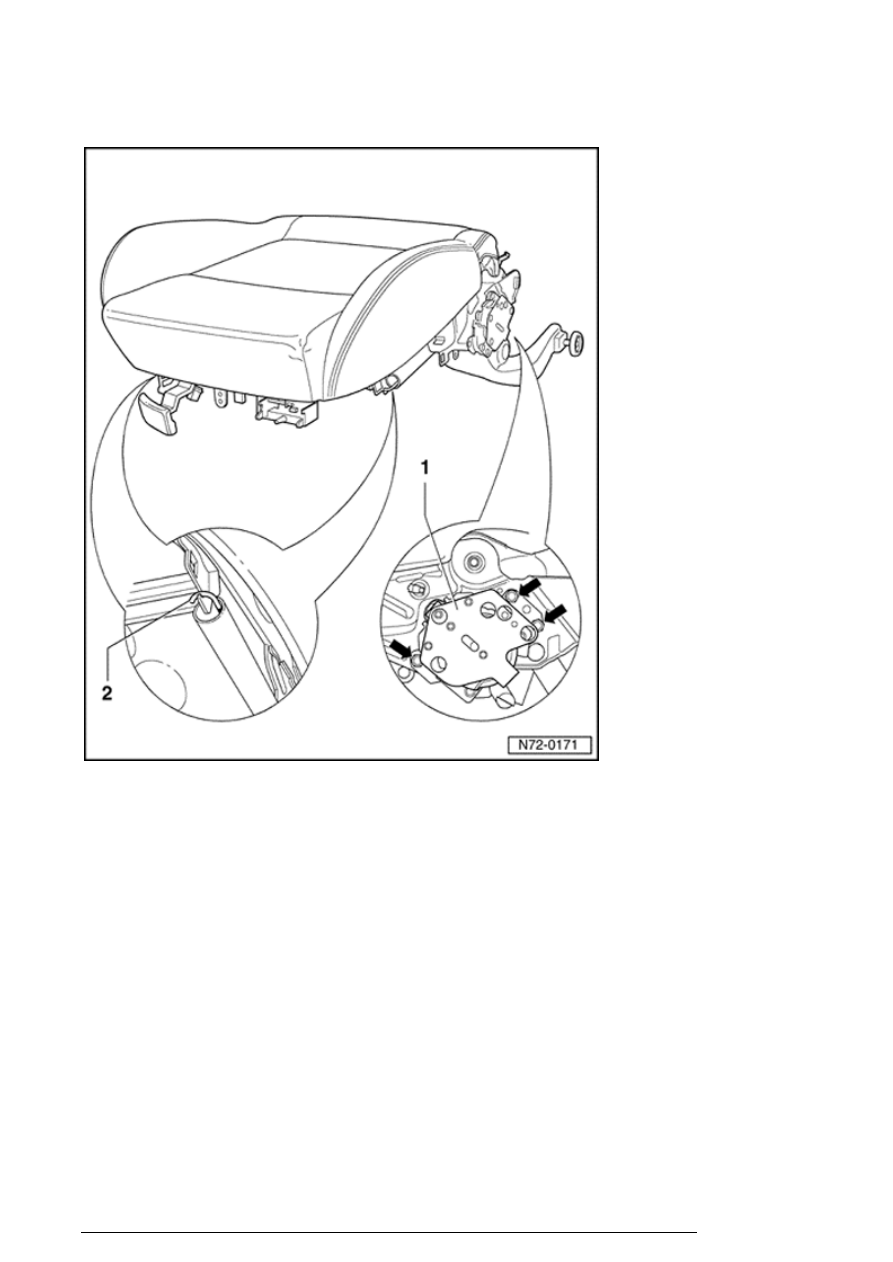

- Remove bolts - arrows - (10 Nm) and
pull seat height adjuster - 1 - out of seat
frame.

Installing



Installation is reverse of removal.

Note:

n

Tightening torque for bolts - arrows - is 10 Nm (7 ft
lb).

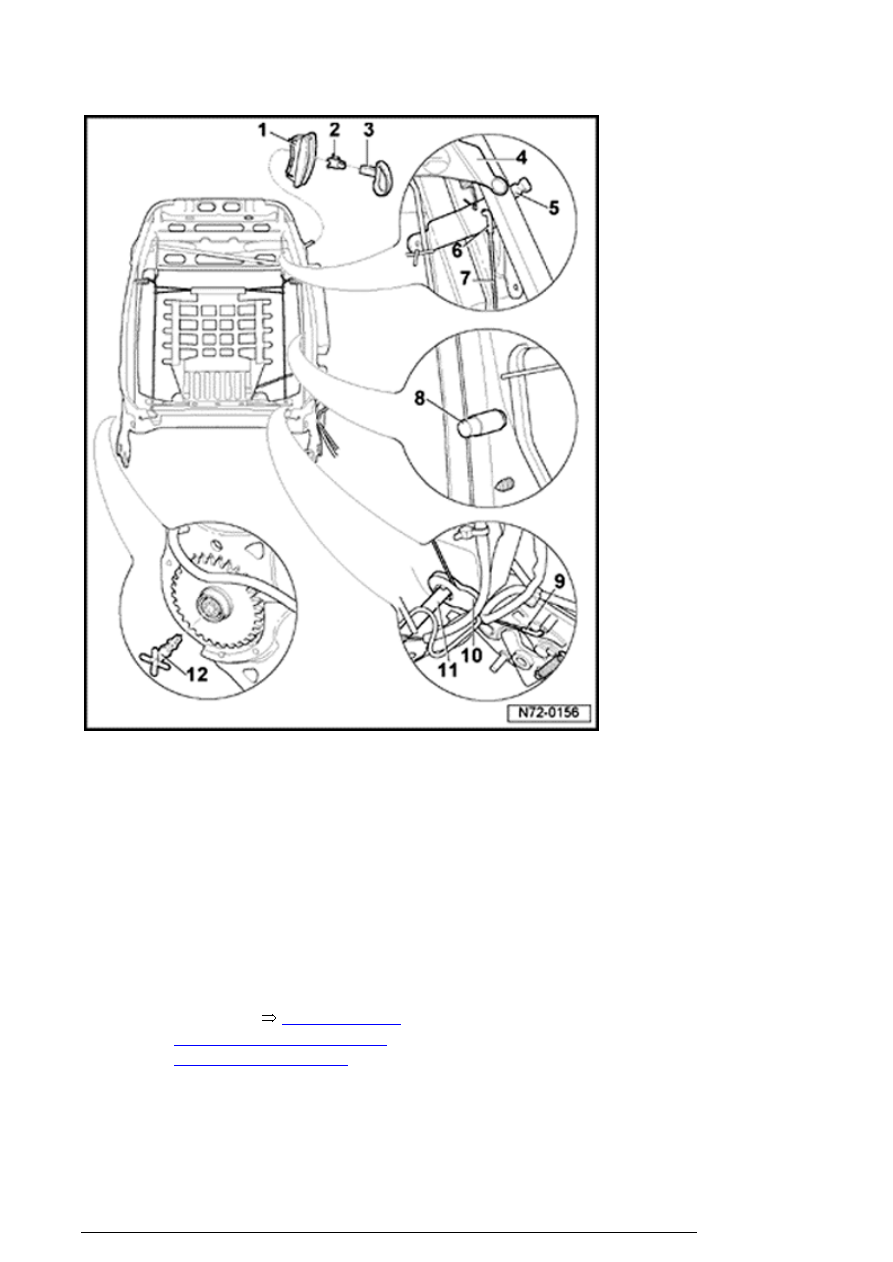

Cable for locking backrest, assembly
overview (2-door)



Front seats

13/2/2005



1. Cover

2. Clip

3. Handle

4. Backrest frame

5. Locking lever

6. Upper cable hook

7. Cable

¡

Removing



72-1, Cable for

locking backrest, removing
and installing (2-door)





8. Center cable guide

9. Lower cable hook

Front seats

13/2/2005

10. Lower cable guide

11. Transfer rod

12. Locking sleeve

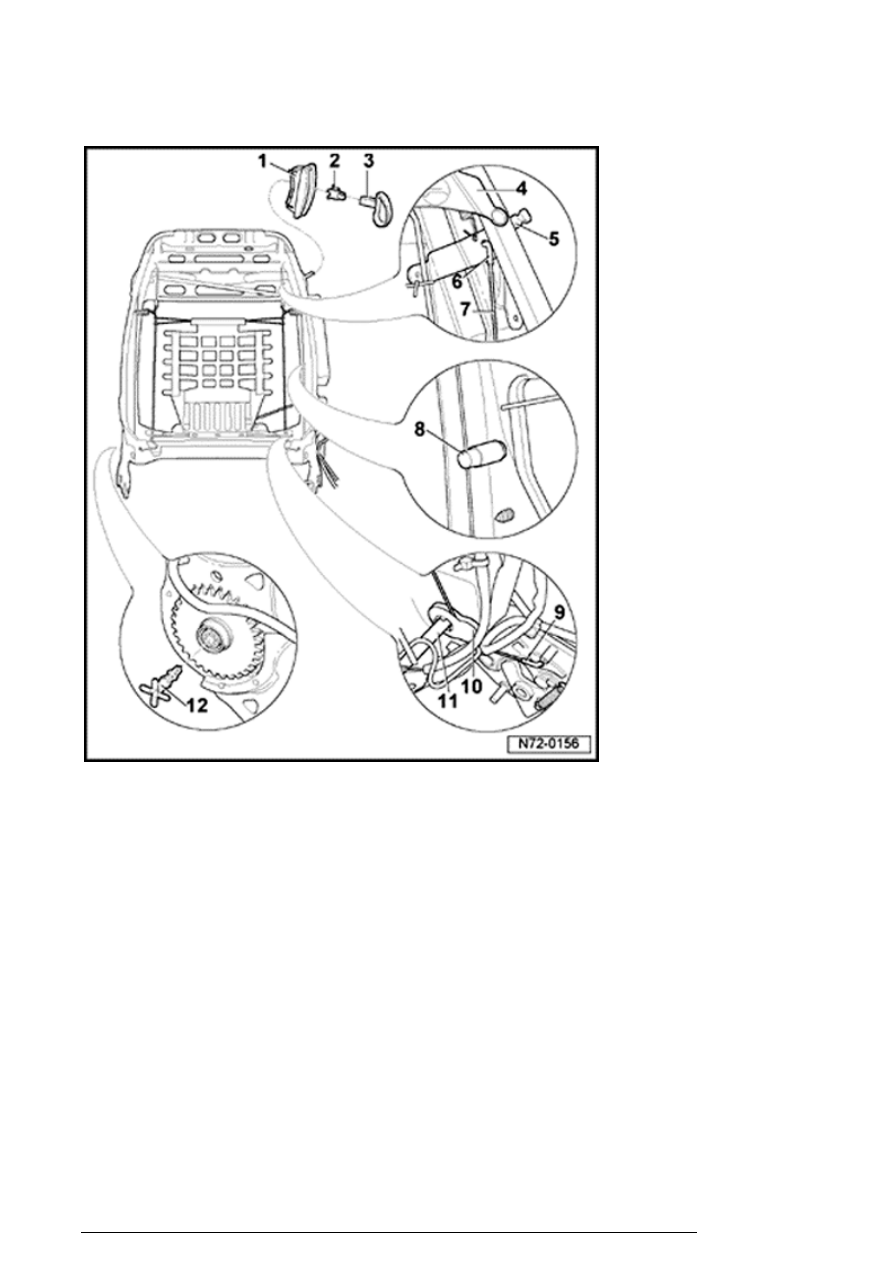

Cable for locking backrest, removing and
installing (2-door)



Removing



- Remove seat



72-1, Front seats, removing and

installing

 .

- Remove headrest guides



72-1, Headrest guides,

removing and installing

 .

- Remove backrest



72-1, Front backrest, removing and

installing

 .

- Remove handle - 3 - and unclip cover - 1
- .

- Remove cover and cushion



74-1,

Front backrest cover and upholstery,
removing and installing

 .

- Break off four small metal tabs for
locking sleeve - 12 - and drive rest of
locking sleeve - 12 - into transfer rod - 11
- using a drift.

Note:

n

Clip - 2 - and locking sleeve - 12 -
must always be replaced after each
disassembly.



- Press locking lever - 5 - downward and
pull out cable hook - 6 - .

- Unclip center cable guide - 8 - from
backrest frame - 4 - .

- Pull transfer rod - 11 - far enough out of
backrest frame so that lower cable guide  -
10 - can be unclipped.

Front seats

13/2/2005



- Unhook cable hook - 9 - and pull cable -
7 - out of backrest frame - 4 - .

Installing



- Installation is reverse of removal.

Headrest guides, removing and installing



Note:

n

No or parts need to be removed to remove headrest
guides.



Removing



Front seats

13/2/2005
