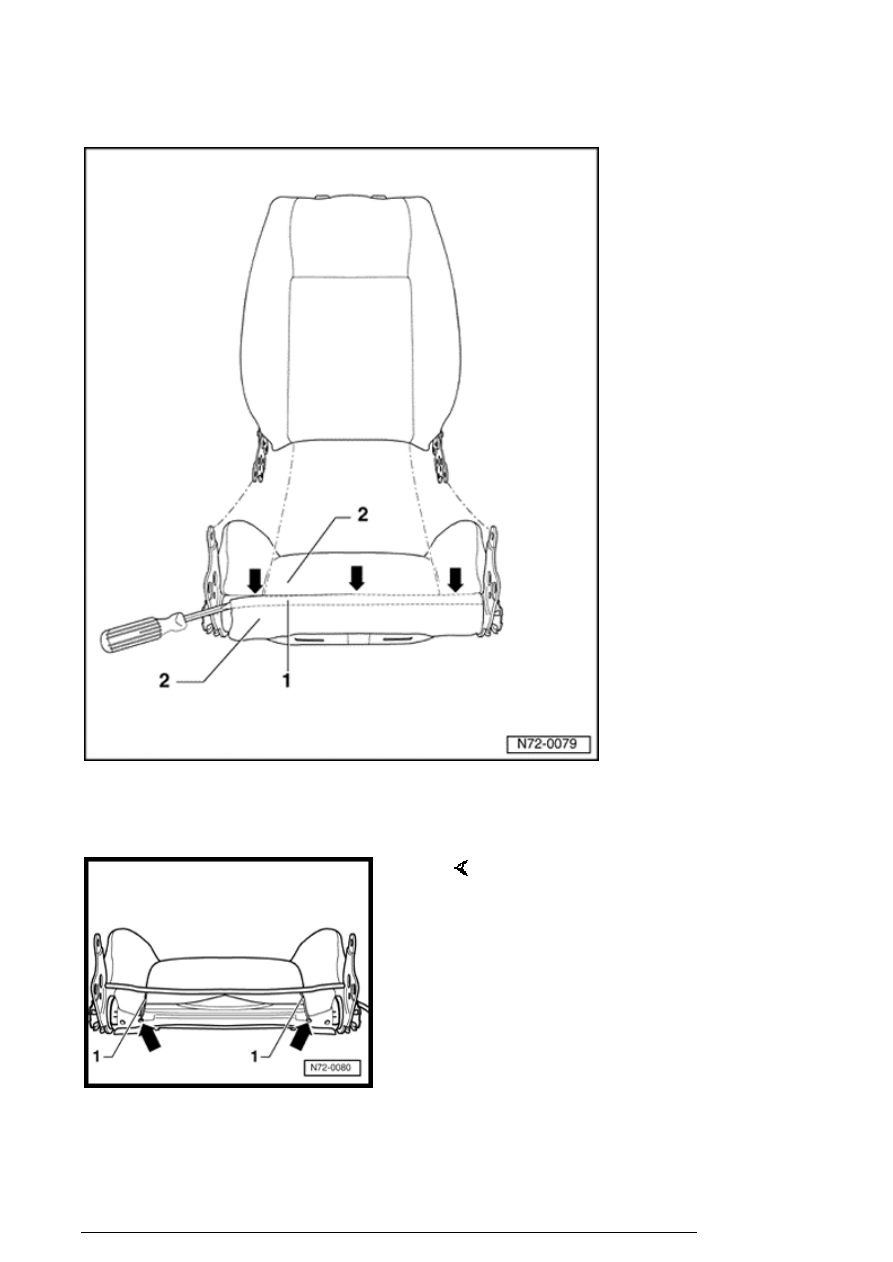

- Separate beading strip - 1 - for cover - 2
- using a screwdriver - arrows - .

- Unhook tension wire - 1 - - arrows - .

Front seats

13/2/2005

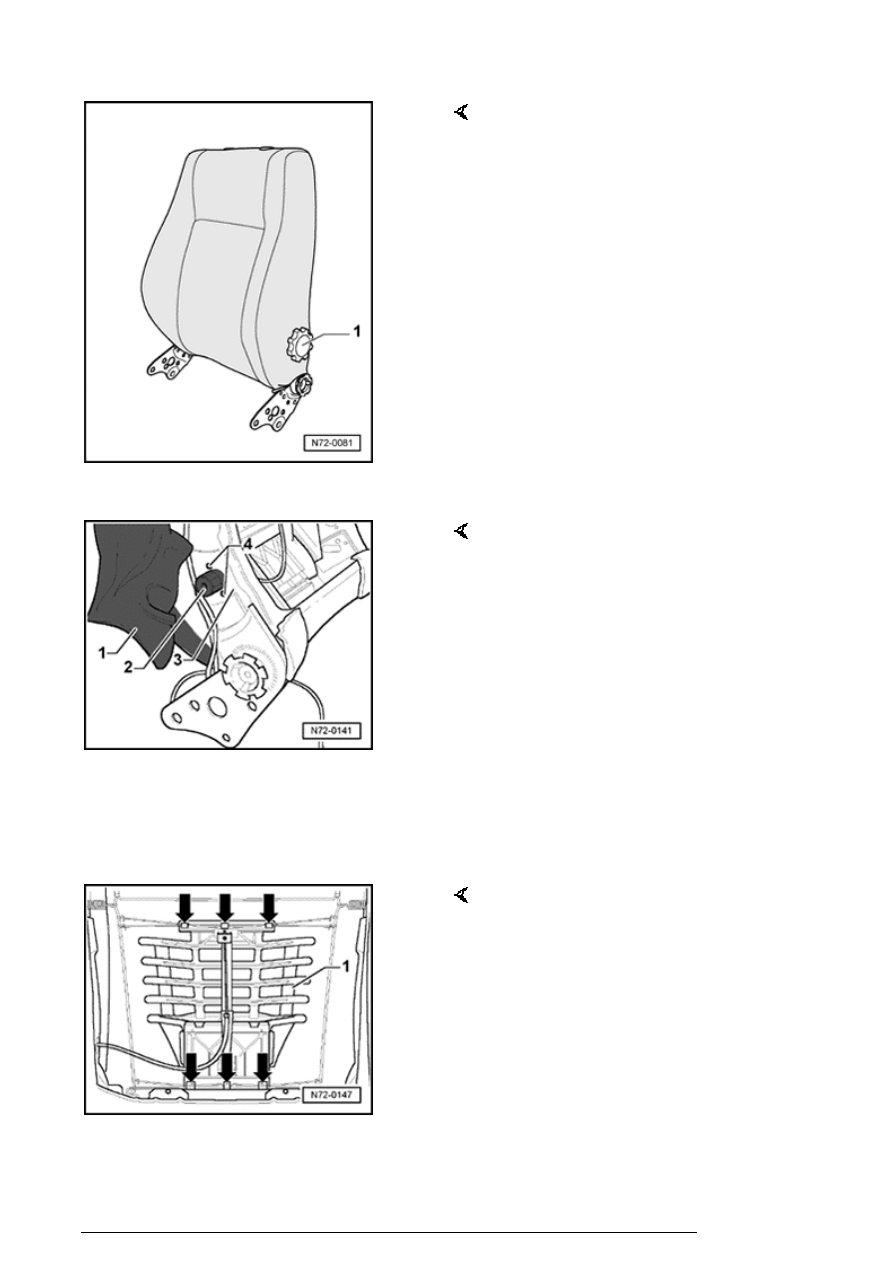

- Remove adjusting knob - 1 - .

- Slide cover - 1 - up and remove bolts - 4 - for lumbar
adjustment - 2 - .

- Remove lumbar adjustment - 2 - from backrest frame - 3 -
.

- Unclip lumbar support - 1 - - arrows - and remove from
backrest frame.

Front seats

13/2/2005

Installing



Installation is reverse of removal.

Seat height adjuster, removing and
installing



Note:

n

Removal and installation is described for left seat.
same instructions apply for removal and installation
for right seat.



Removing



- Remove seat



72-1, Front seats, removing and

installing

 .

Note:

n

Before removing, seat must be brought to highest
position in order to release tension on tension springs
for height adjustment to greatest extent.

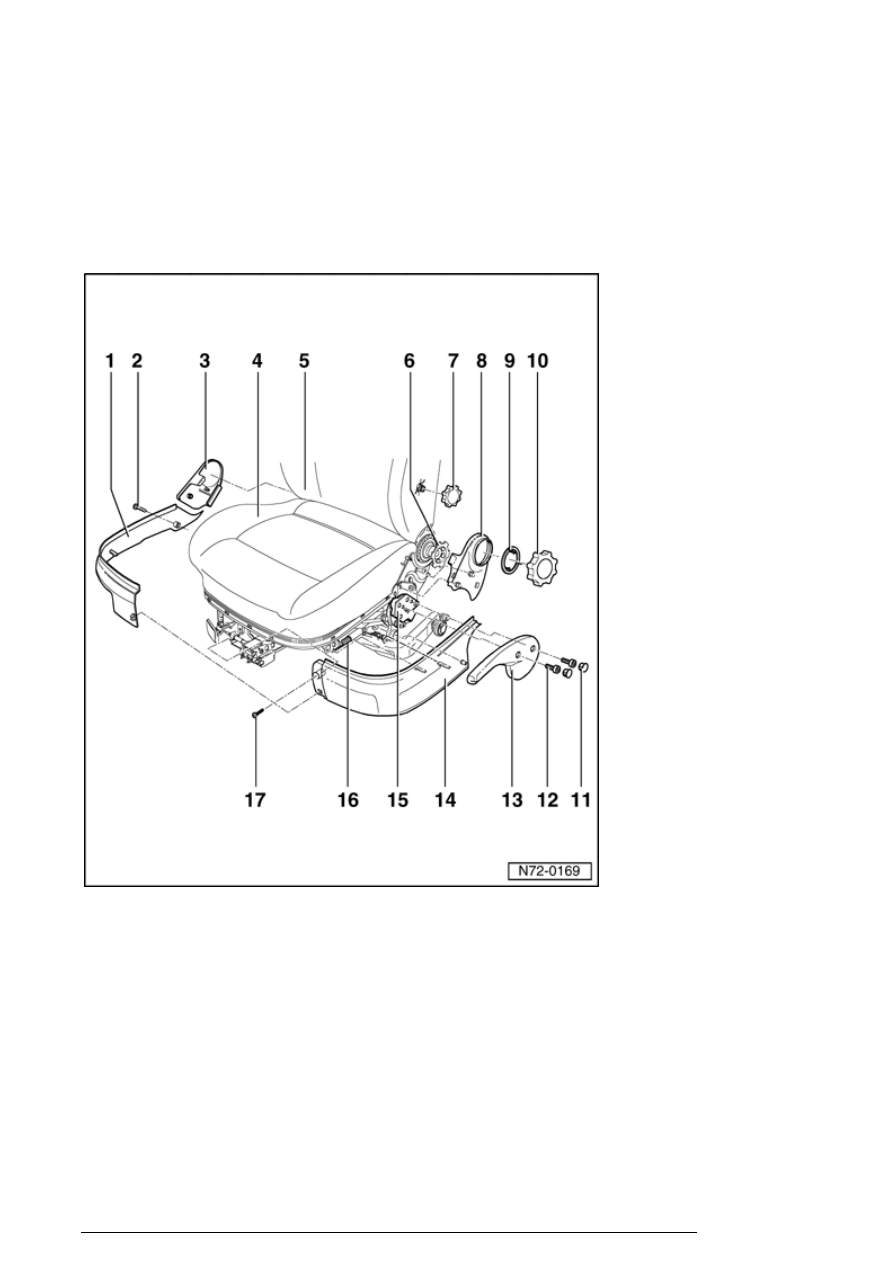

- Remove bolt - 2 - and unclip trim - 1 - .

- Unclip two cover caps - 11 - , remove
two bolts - 12 - and remove adjusting
lever - 13 - .

Front seats

13/2/2005



- Remove bolt - 17 - and unclip trim - 14 -
.

- Carefully unhook tension spring - 2 - .

Front seats

13/2/2005
