Volkswagen Golf / Golf GTI / Jetta. Manual - part 758









and installing



Removing



Caution!



Disconnect battery ground (GND) strap before working
on electrical system.

Note:

n

Obtain radio code before disconnecting battery.



- Switch ignition off.

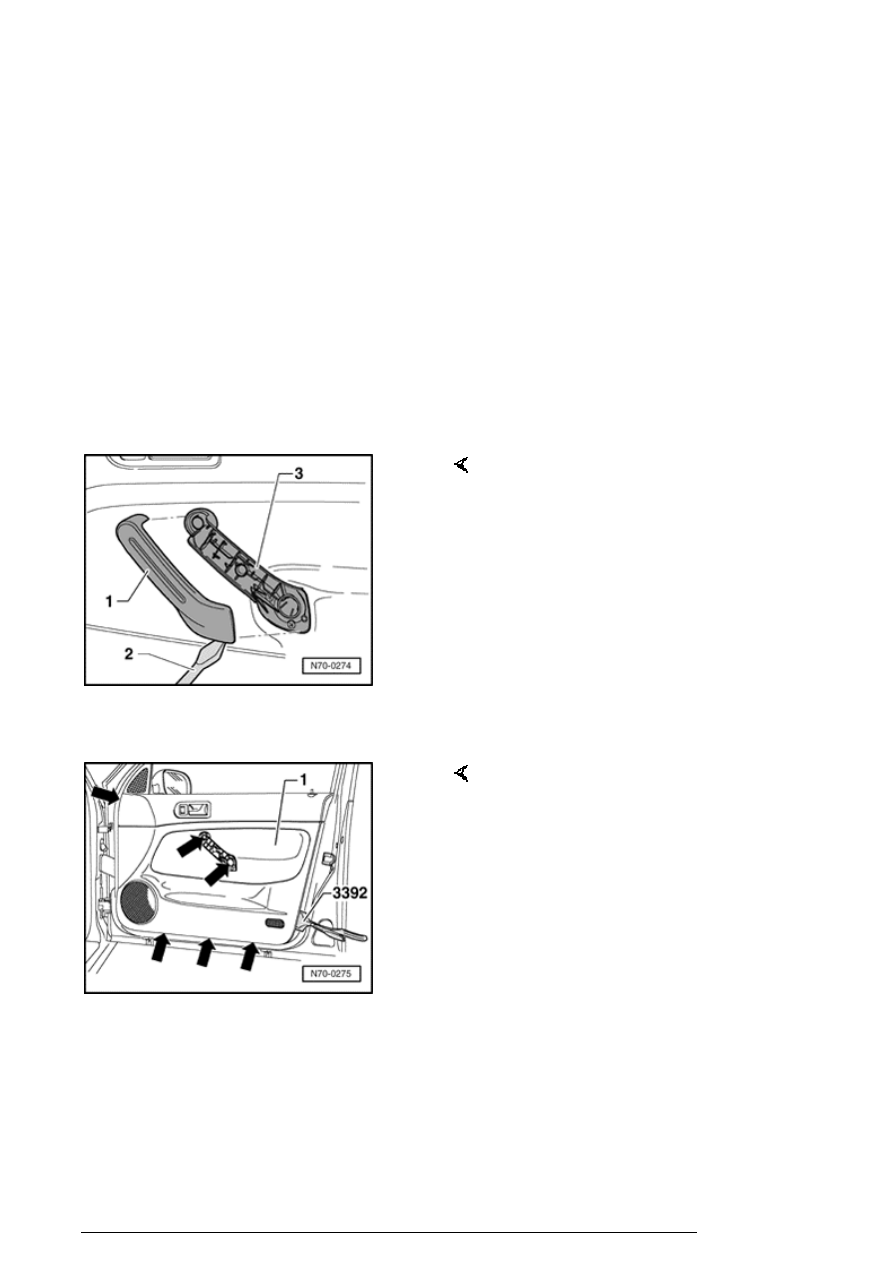

- Using a flat screwdriver - 2 - , pry out trim - 1 - from handle
- 3 - .

- Remove screws - arrows - .

- Unclip door trim - 1 - at sides using Disassembly pliers
3392 .

- Lift door trim upward out of window recess.

Door trim

13/2/2005

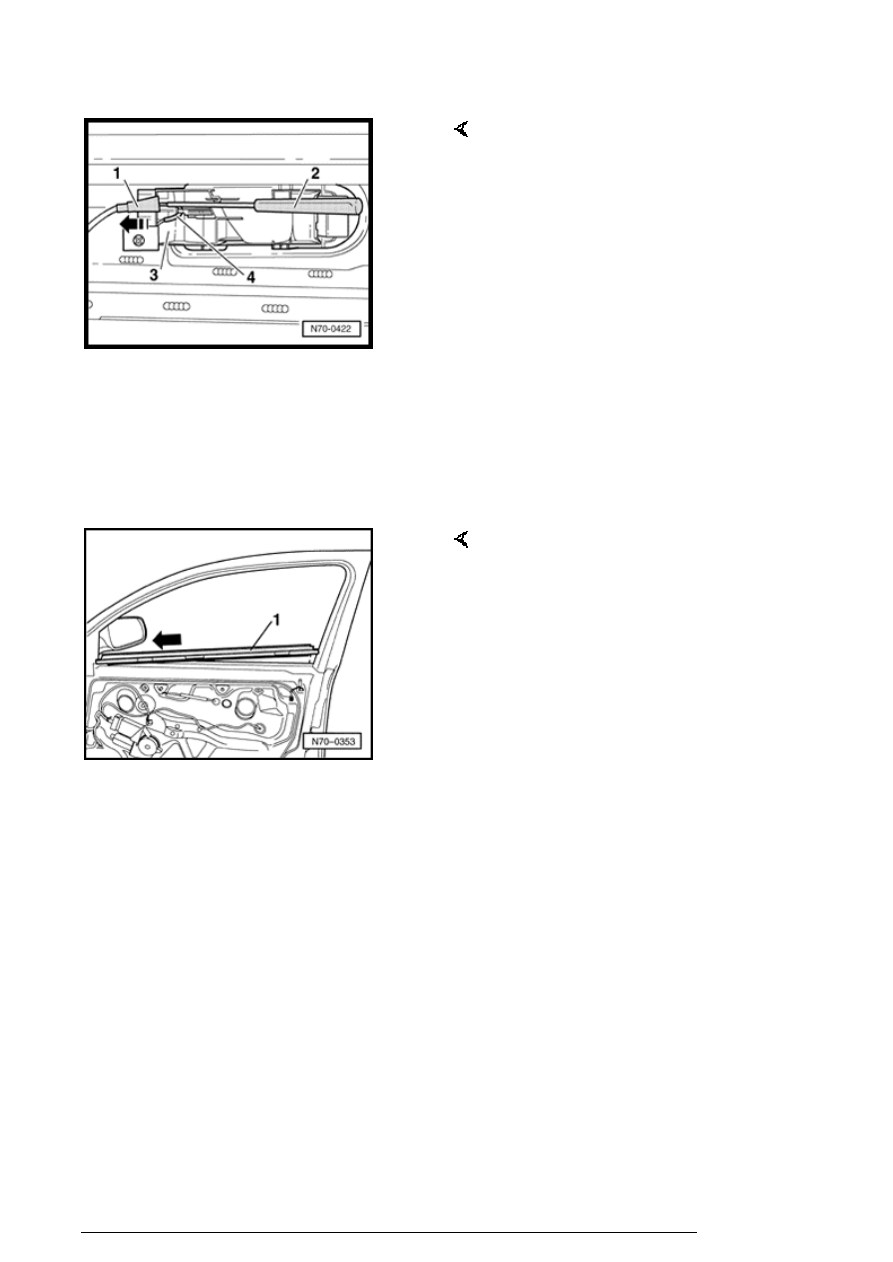

- Unclip cable guide - 1 - using a flat screwdriver - 2 - , pull
out bracket - 3 - in direction of - arrow - and unhook cable
hook - 4 - .

- Disconnect harness connectors.

Installing



- Remove window recess seal - 1 - from door trim and insert
in window recess.

- Remainder of installing is reverse of removing.

Note:

n

Replace clips before installing door trim.



n

Check plate nut for front upper screw is seated
correctly.



n

After connecting battery, check vehicle equipment
(radio, clock, electric windows) as per Workshop
manual and/or Owners manual



n

If engine Electronic Control Module (ECM) is subject
to low voltage with ignition on, DTC memory and
Readiness code must be checked

Door trim

13/2/2005








 Repair Manual, Fuel Injection Ignition, Repair Group 01,

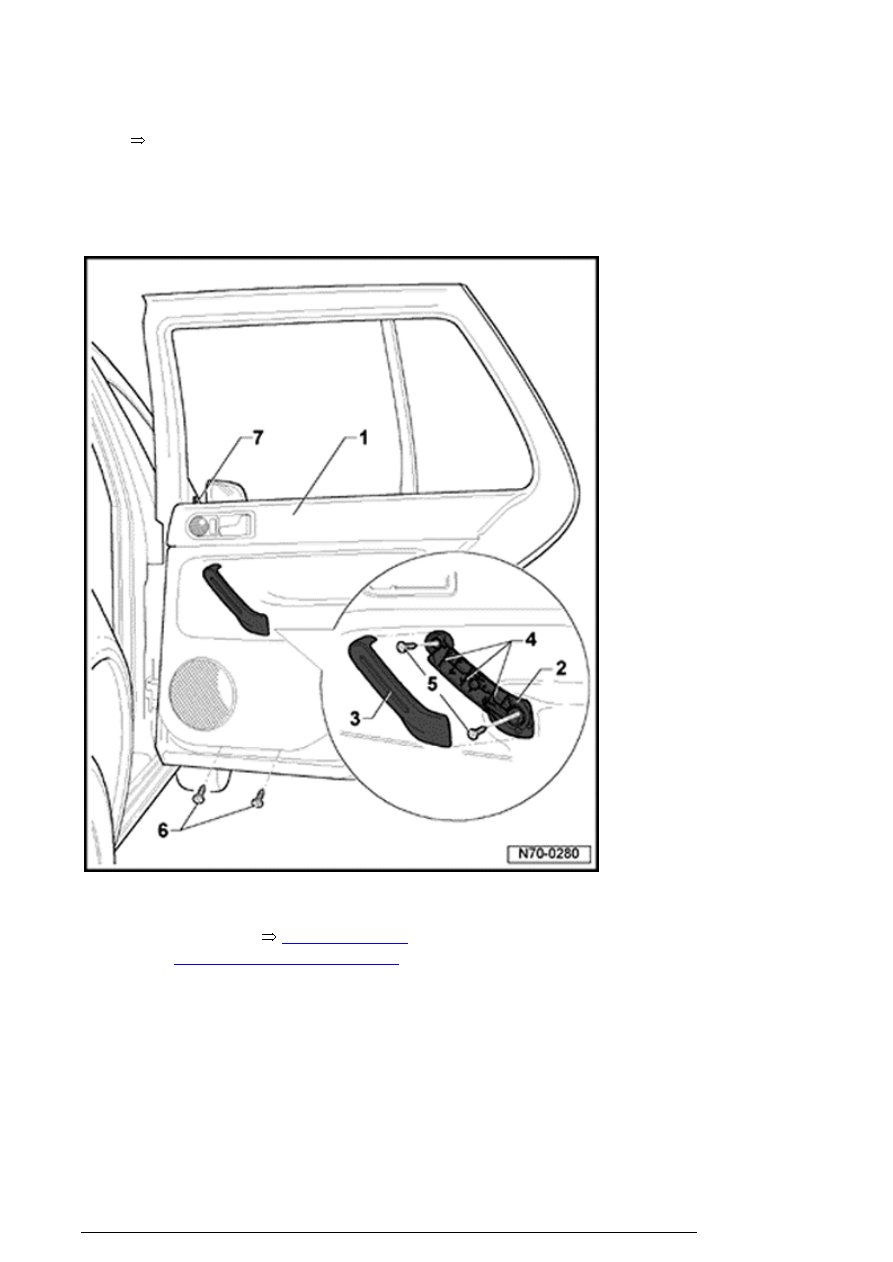

Rear door trim, assembly overview



1. Trim

¡

Removing



70-2, Rear door

trim, removing and installing





2. Handle

3. Face plate

4. Three clips

5. Two screws behind trim

6. Two lower screws

Door trim

13/2/2005





7. locking knob

Rear door trim, removing and installing



Caution!



Disconnect battery ground (GND) strap before working
on electrical system.

Note:

n

Removal and installation of trim is described for right
side of vehicle. same instructions apply for removal
and installation of trim for left-hand side.



n

Obtain radio code before disconnecting battery.



Removing



Note:

n

Obtain radio code before disconnecting battery.



- Switch ignition off.

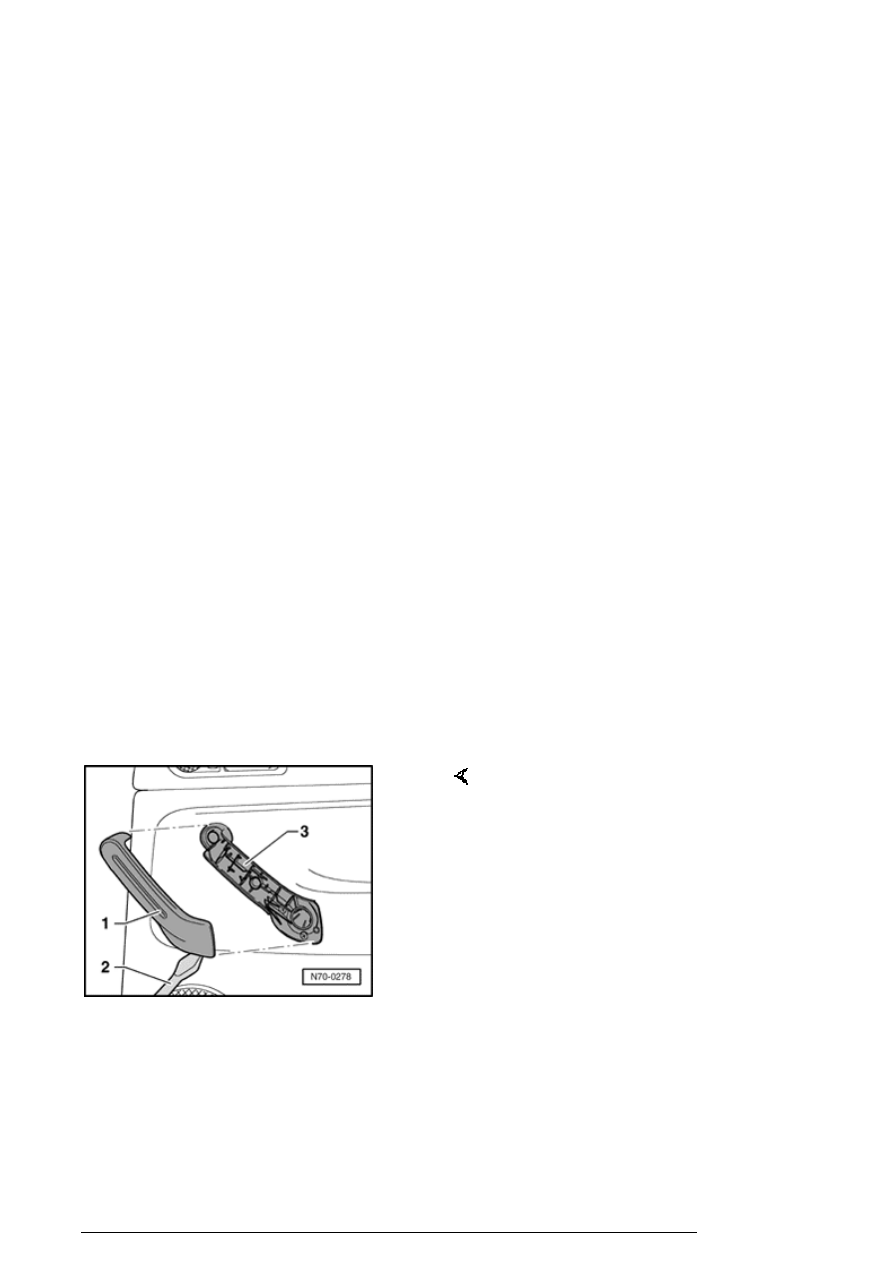

- Using a flat screwdriver - 2 - , pry out trim - 1 - from handle
- 3 - .

Door trim

13/2/2005
