Volkswagen Golf / Golf GTI / Jetta. Manual - part 757









Note:

n

Since partition is very narrow, use a sharp screwdriver
to prevent damage to panel and grip recess.



n

Obtain radio unit code before disconnecting battery.



n

Do not grasp in grip depression when pulling off grip
recess as a strut secured to door trim is underneath.



n

Removing and installing driver side front door trim for
vehicles with manual window regulators is same as
removing and installing Passengers side front door
trim



Removing



Caution!



Disconnect battery ground (GND) strap before working
on electrical system.

- Switch ignition off.

- Insert flat screwdriver in lower partition between panel  - 1 -
and grip recess - 2 -

- Unclip grip recess - 2 - upward out of door trim, do not

Door trim

13/2/2005









reach into grip depression while doing so, to prevent
damage to brace - 1 - .

- Press locking lug against connector - 3 - - arrow - and
remove.

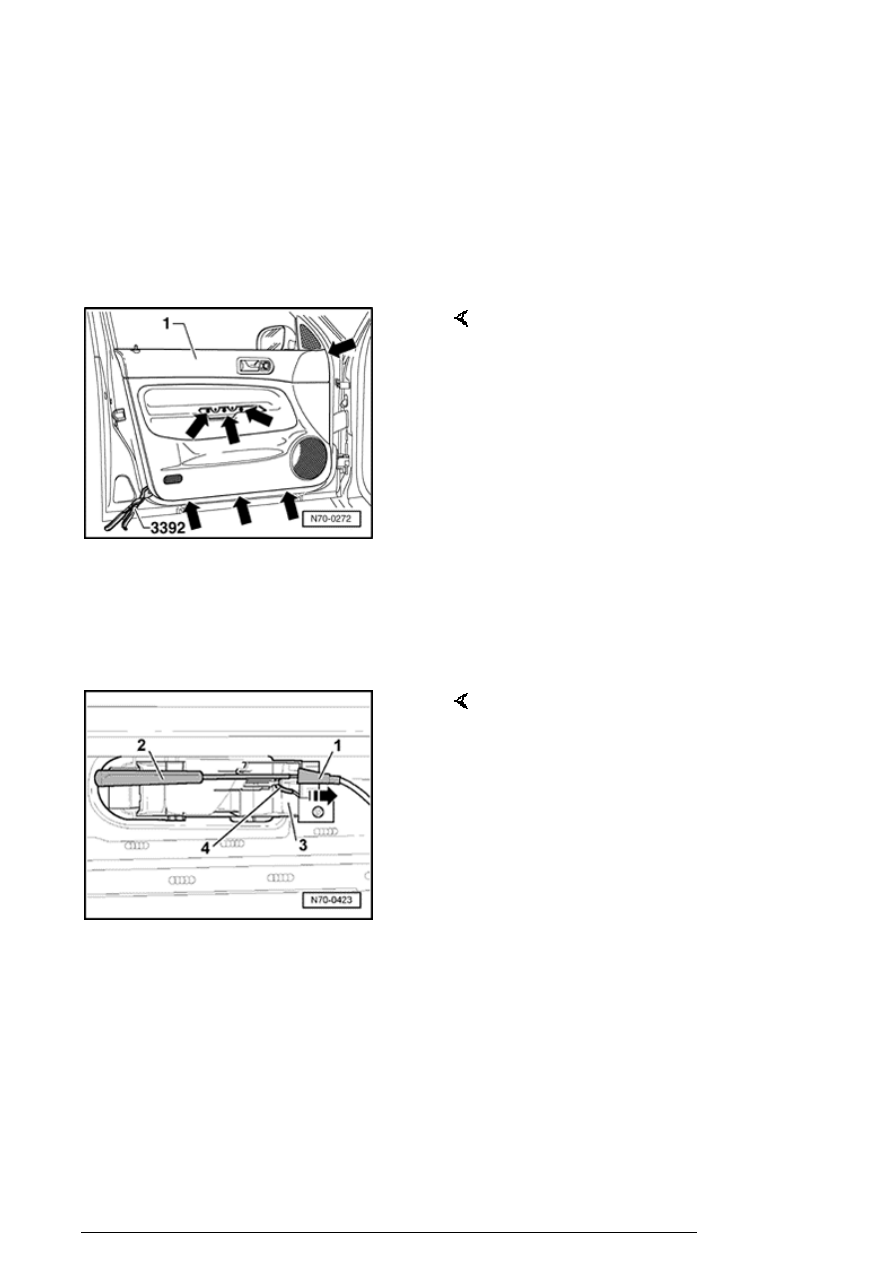

- Remove screws - arrows - .

- Unclip door trim - 1 - at sides using Disassembly pliers
3392 .

- Lift door trim upward out of window recess.

- Unclip cable guide - 1 - using a flat screwdriver - 2 - ,
remove bracket - 3 - in direction of - arrow - and unhook
cable hook - 4 - .

- Disconnect harness connectors.

Installing



Door trim

13/2/2005

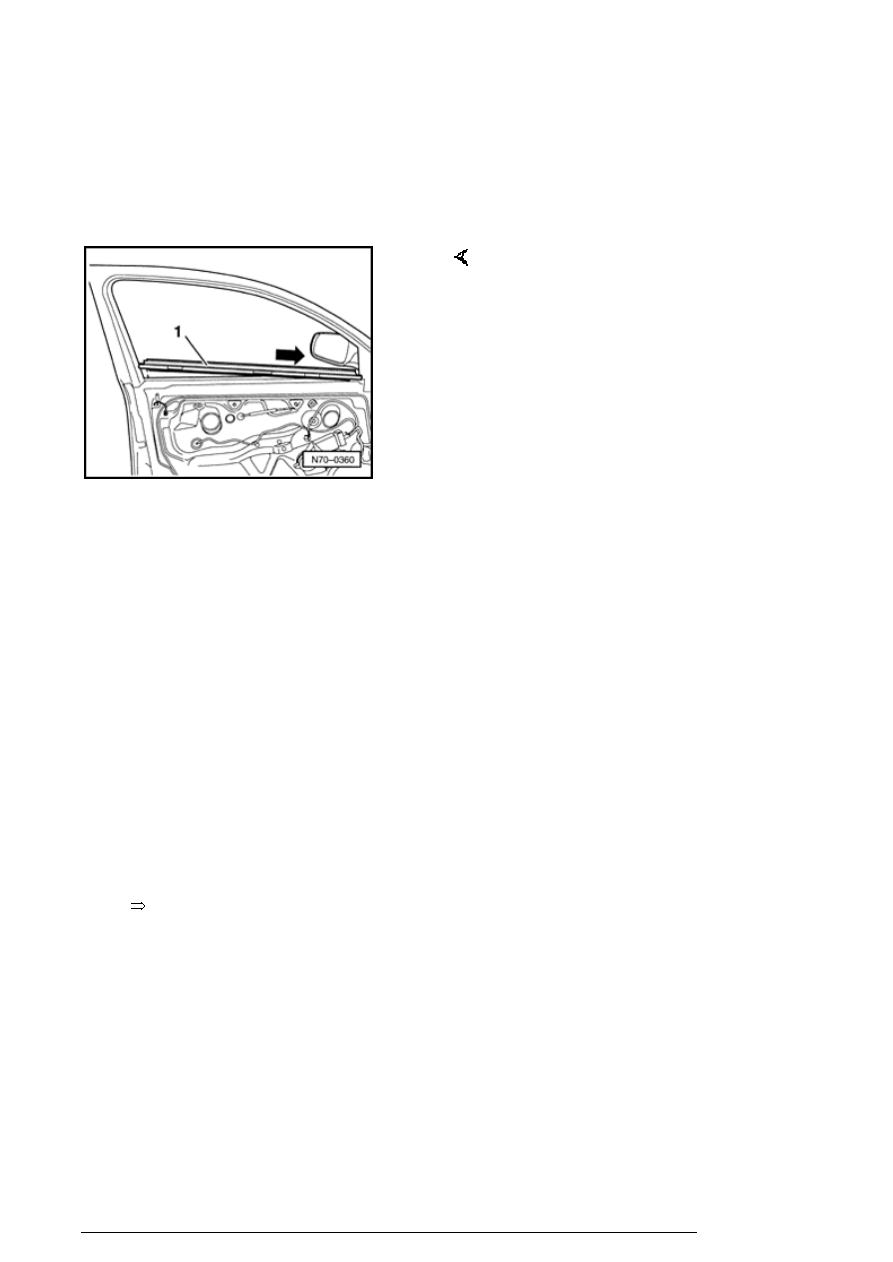

- Remove window recess seal - 1 - from door trim and insert
in window recess.

- Remainder of installing is reverse of removing.

Note:

n

Before installing door trim, check clips and replace if
necessary, and insert into mounts of door trim.



n

After connecting battery, check vehicle equipment
(radio, clock, electric windows) as per Repair Manual
and/or Owners Manual.



n

If engine Electronic Control Module (ECM) is subject
to low voltage with ignition on, DTC memory and
Readiness code must be checked






 Repair Manual, Fuel Injection Ignition, Repair Group 01,

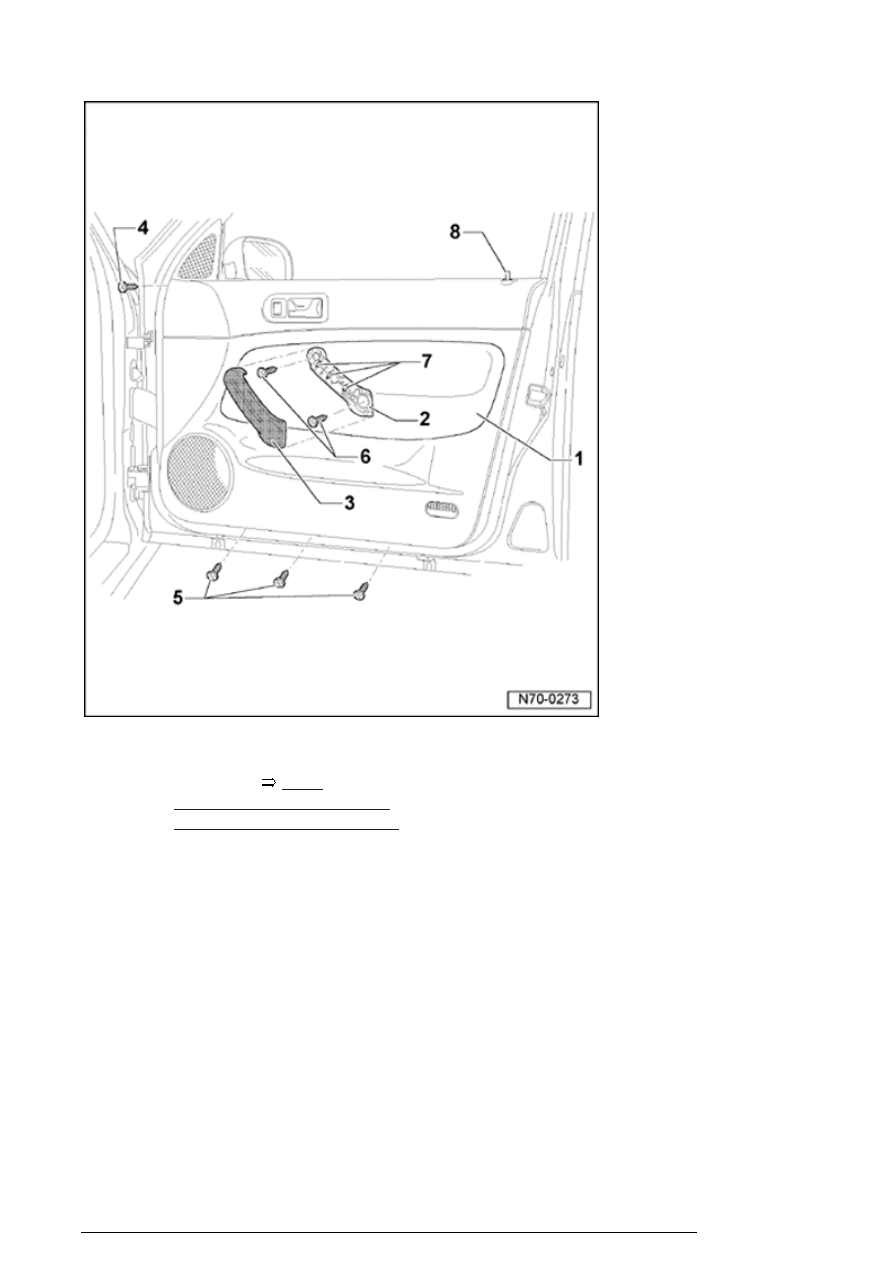

Passengers side front door trim, assembly
overview



Door trim

13/2/2005



1. Trim

¡

Removing



70-2,

Passengers side front door
trim, removing and installing





2. Handle

3. Face plate

4. Front screw

5. Three lower bolts

6. Two screws behind trim

7. Three clips

8. Locking knob

Passengers side front door trim, removing

Door trim

13/2/2005
