Volkswagen Golf / Golf GTI / Jetta. Manual - part 727

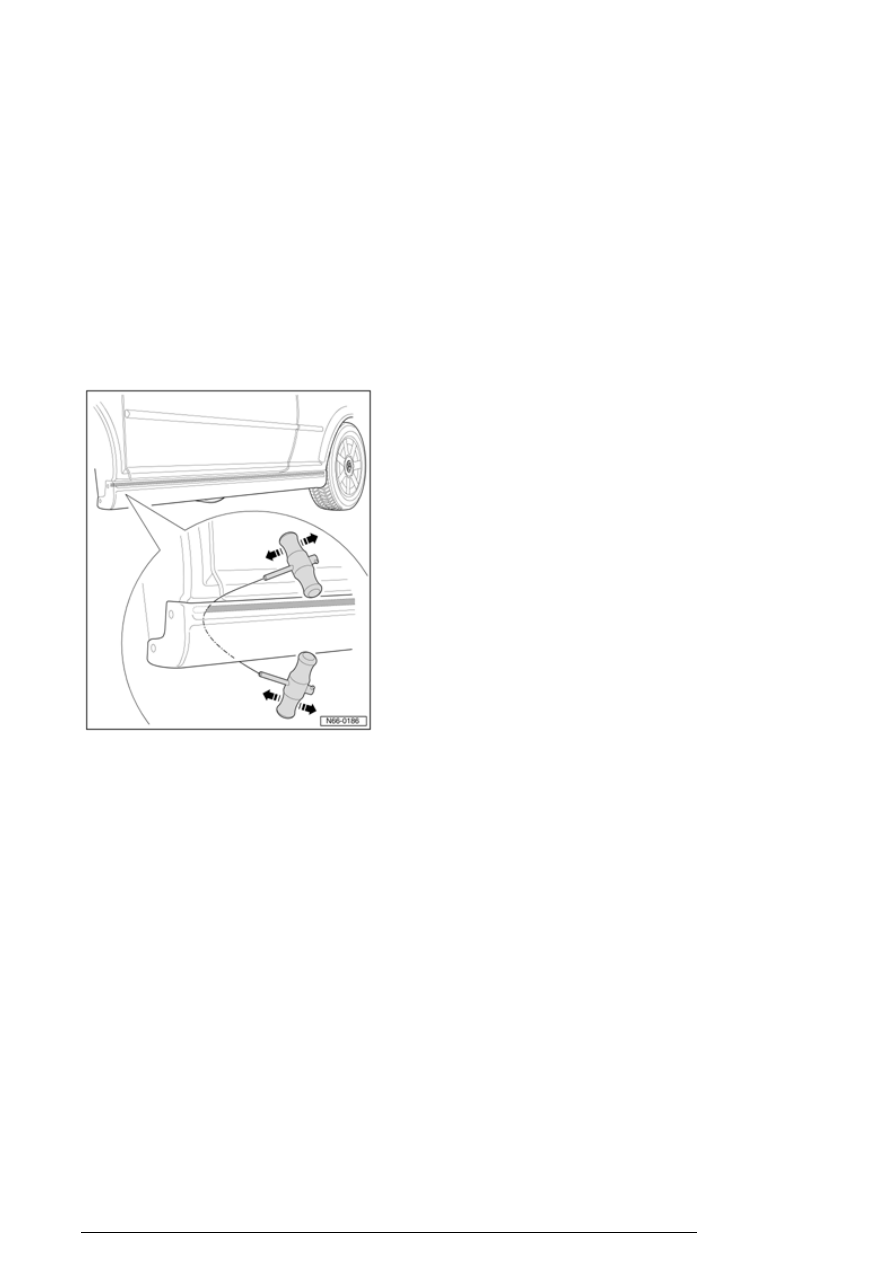

- Also cut through upper adhesive bead
using pulling handles and cutting cord.

- Remove sill panel extension.

Sill panel extension, installing

Special components of Golf "GTI 337 Edition"/Jetta GLI Sport and Golf R32

13/2/2005

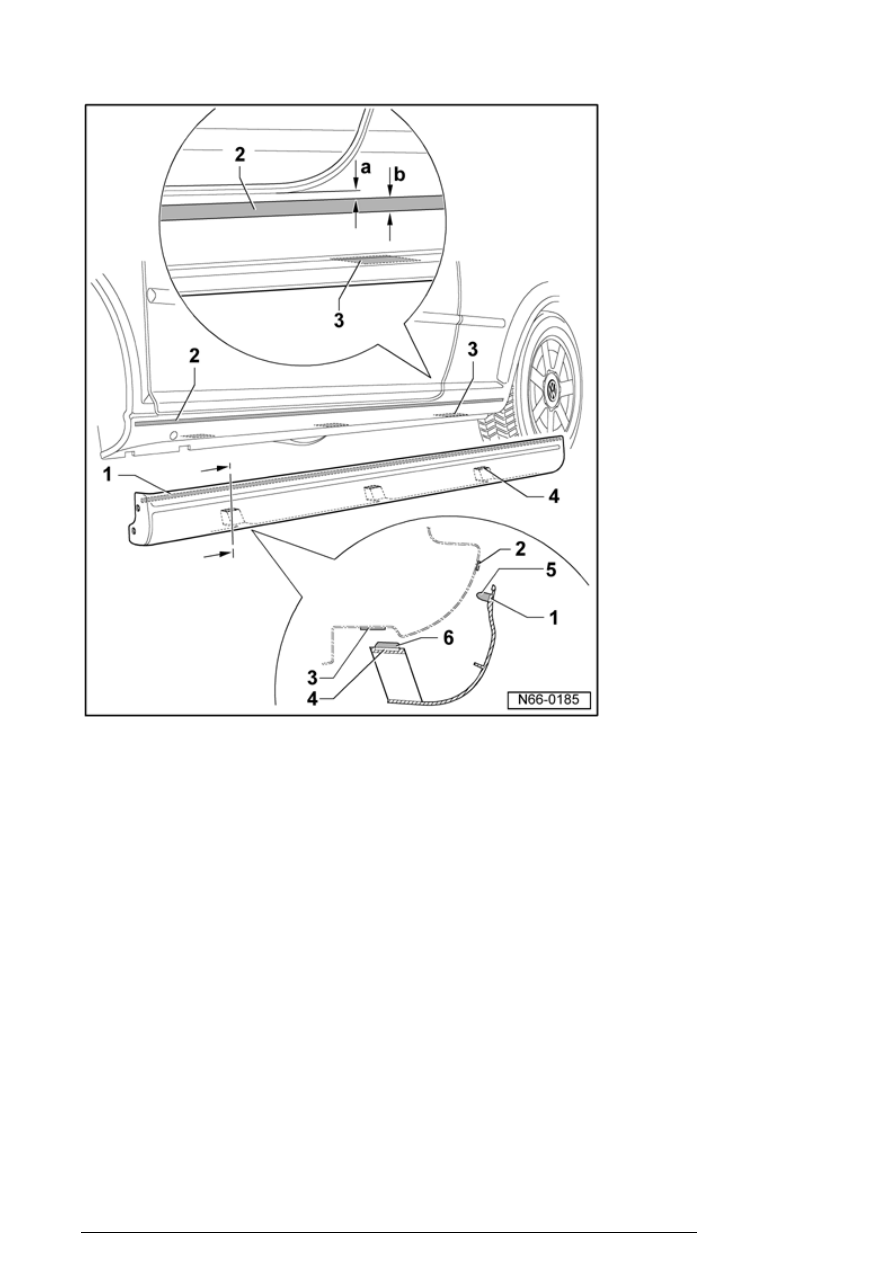

1. Primer/ adhesive surface on sill

panel extension

2. Upper primer surface on sill

panel extension

¡

Dimension - a - = 12 mm

¡

Dimension - b - = 10 mm

¡

Edge of stone chip protection can
be used as upper edge of primer
surface if dimensions are correct.



3. Lower primer surfaces on sill

panel extension

¡

Three surfaces (areas) are
determined by positioning lower sill
panel extension.



Special components of Golf "GTI 337 Edition"/Jetta GLI Sport and Golf R32

13/2/2005

4. Lower primer surfaces on sill

panel extension

¡

3 areas



5. Upper adhesive bead

¡

Bead cross section:



6. Lower adhesive bead

¡

Apply adhesive in two beads of 19
mm x 30 mm and to a height of 7
mm to one surface.

¡

3 areas



Width = 5 mm

Height = 7 mm (including residue on
sill panel)


Sill panel extension (Jetta GLI Sport)

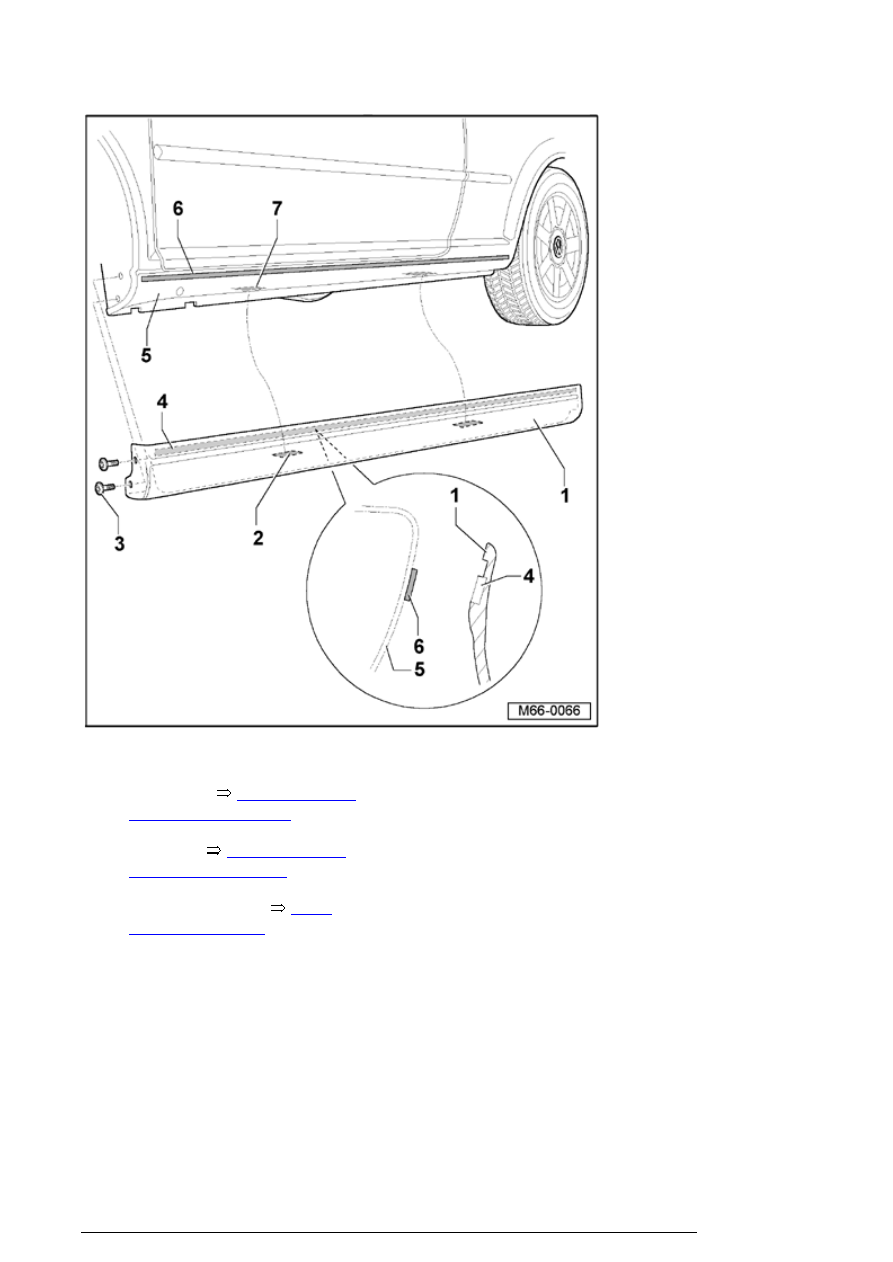

Assembly overview



Special components of Golf "GTI 337 Edition"/Jetta GLI Sport and Golf R32

13/2/2005



1. Sill panel extension

¡

Removing



66-8, Sill panel

extension, removing



¡

Installing



66-8, Sill panel

extension, installing



¡

Installation notes



66-8,

Installation notes



¡

Material PUR-RIM



2. Lower primer surface on sill

panel extension

3. Bolt

¡

Qty. 4

¡

2 Nm

Special components of Golf "GTI 337 Edition"/Jetta GLI Sport and Golf R32

13/2/2005
