Cutting tool kit V.A.G1474A

Window removing kit V.A.G1755

Double cartridge gun VAS5237


Materials



2K- window adhesive


DA 004 600 A2

1)

 ,

2)



Mixer with cone shaped nozzle


D 002 001

Activator


D 181 801 A1

3)



Primer


D 181 711 A1

Cleaning solution


D 009 401 04

3)



Primer applicator


D 009 500 25

3)



Adhesive remover


D 002 000 10

3)



Cutting cord


357 853 999 A

3)

Materials are stored in box D 004 700

1)

 Observe minimum curing time



66-8, Minimum curing

time

 .

2)

 Double cartridge pistol VAS5237 must be used to

process this material.

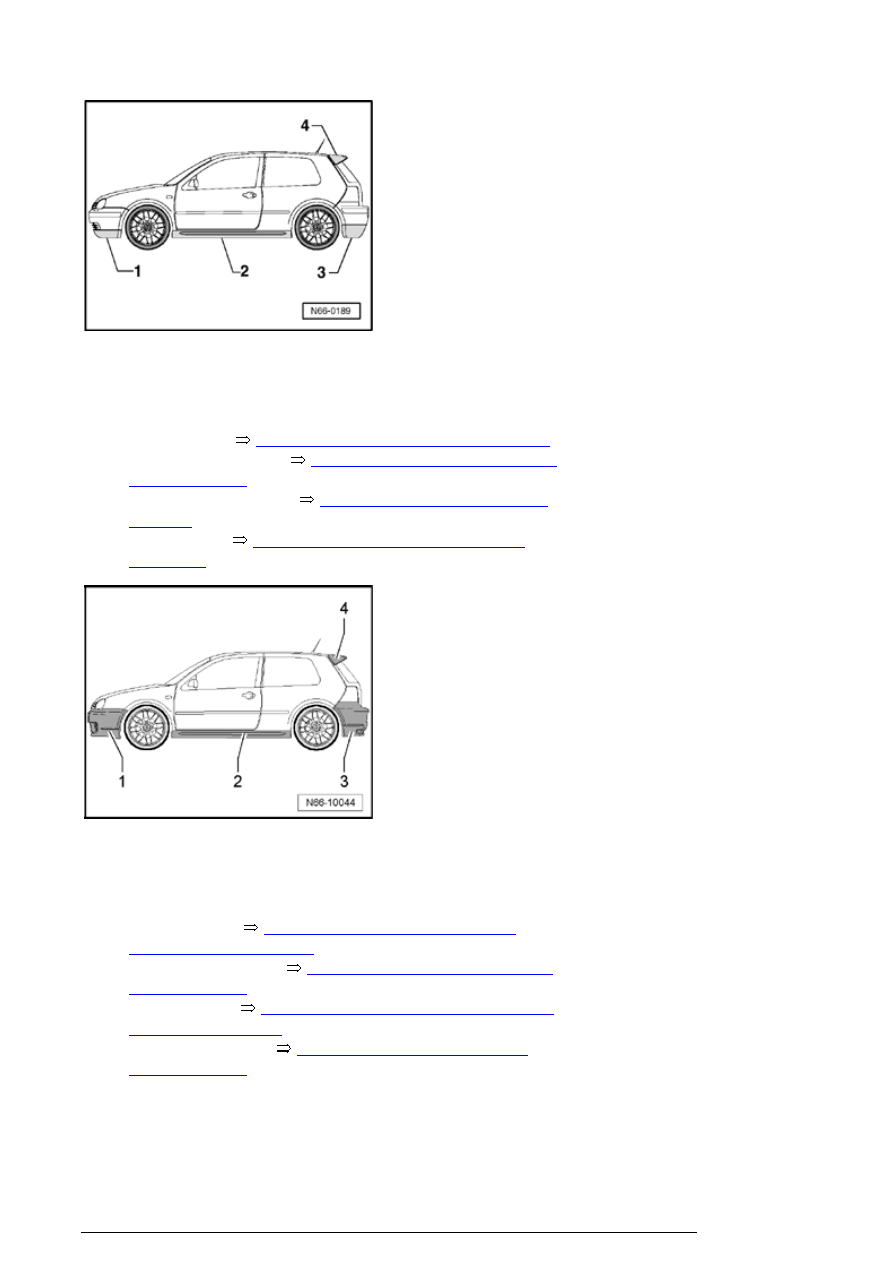

Assembly overview



Special components of Golf "GTI 337 Edition"/Jetta GLI Sport and Golf R32

13/2/2005











Golf GTI

1. Front spoiler



66-8, Front and rear valance spoilers



2. Sill panel extension



66-8, Sill panel extension (Golf

GTI, Golf R32)



3. Rear valance spoiler



66-8, Front and rear valance

spoilers



4. Rear spoiler



66-8, Roof edge spoiler (Golf GTI,

Golf R32)



Golf R32

1. Front bumper



63-1, Bumper cover (Golf R32),

removing and installing



2. Extended sill panel



66-8, Sill panel extension (Golf

GTI, Golf R32)



3. Rear bumper



63-2, Rear bumper cover (Golf R32),

assembly overview



4. Roof edge spoiler



66-8, Roof edge spoiler (Golf

GTI, Golf R32)



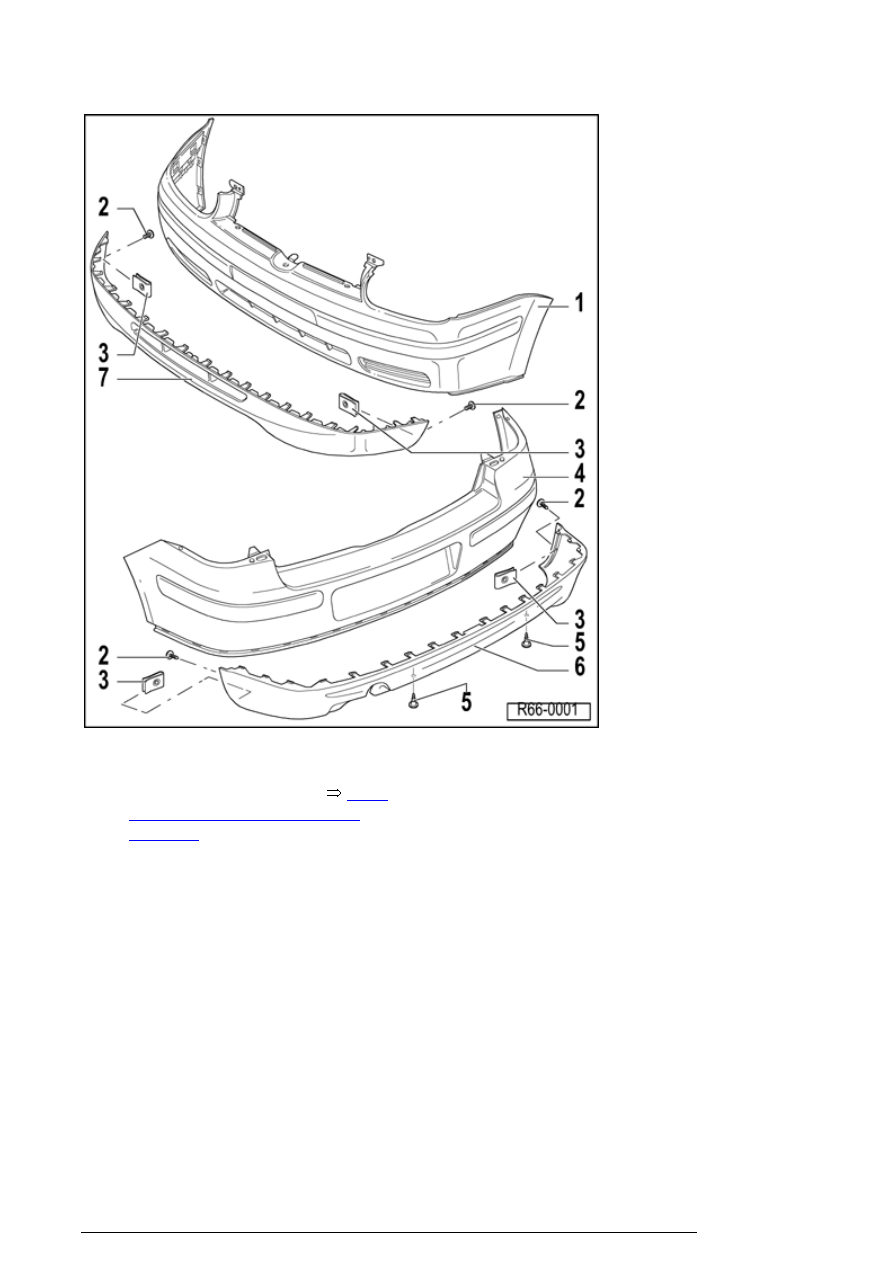

Front and rear valance spoilers



Assembly overview



Special components of Golf "GTI 337 Edition"/Jetta GLI Sport and Golf R32

13/2/2005



1. Front bumper cover

¡

Removing and installing



63-1,

Bumper cover, removing and
installing





2. Screw

¡

Qty. 4

¡

2 Nm



3. Speed nut

¡

Page

¡

Qty. 4



4. Rear bumper cover

Special components of Golf "GTI 337 Edition"/Jetta GLI Sport and Golf R32

13/2/2005



¡

Removing and installing



63-2,

Rear bumper cover, removing and
installing





5. Bolt

¡

Qty. 2

¡

15 Nm



6. Rear valance spoiler

¡

Material PUR-RIM

¡

Clipped to cover and 4 screws



7. Front valance spoiler

¡

Material PUR-RIM

¡

Clipped to cover and 4 screws



Additional bolts at front valance spoiler,
installing



Warning!



When installing front valance spoiler, additional bolts
must be installed on both sides.



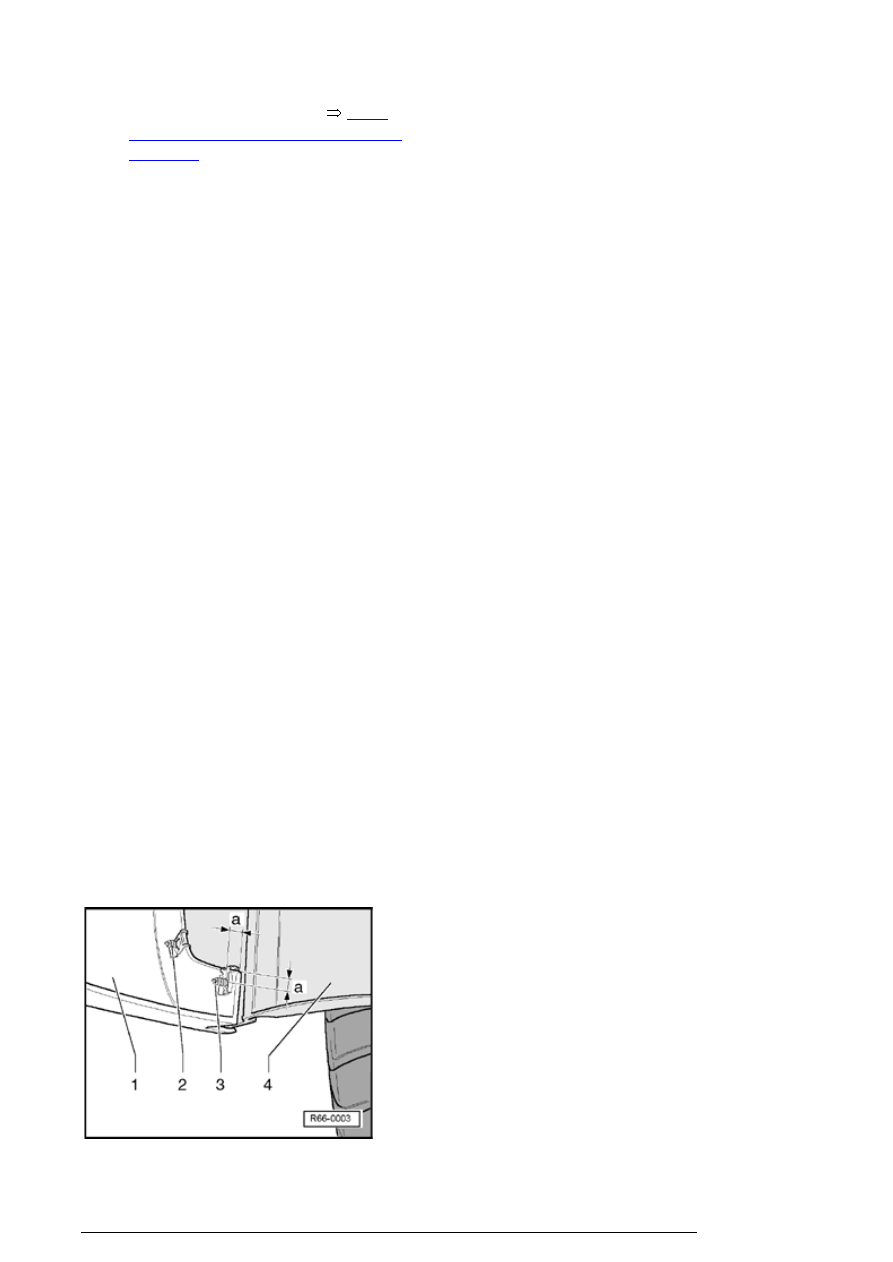

Additional bolts (Rear view)

- Drill with 4 mm drill the front valance spoiler and wheel
housing liner. Hole must be approx. 10 mm away from both
outer edges, dimension - a - = 10 mm

1. Front valance spoiler
