Removing

- Removing automatic rotary switch for
sunroof



60-3, Automatic rotary switch

for sunroof, removing

 .

- Removing molded headliner




.



Repair Manual, Body Interior, Repair

Group 70, roof trim

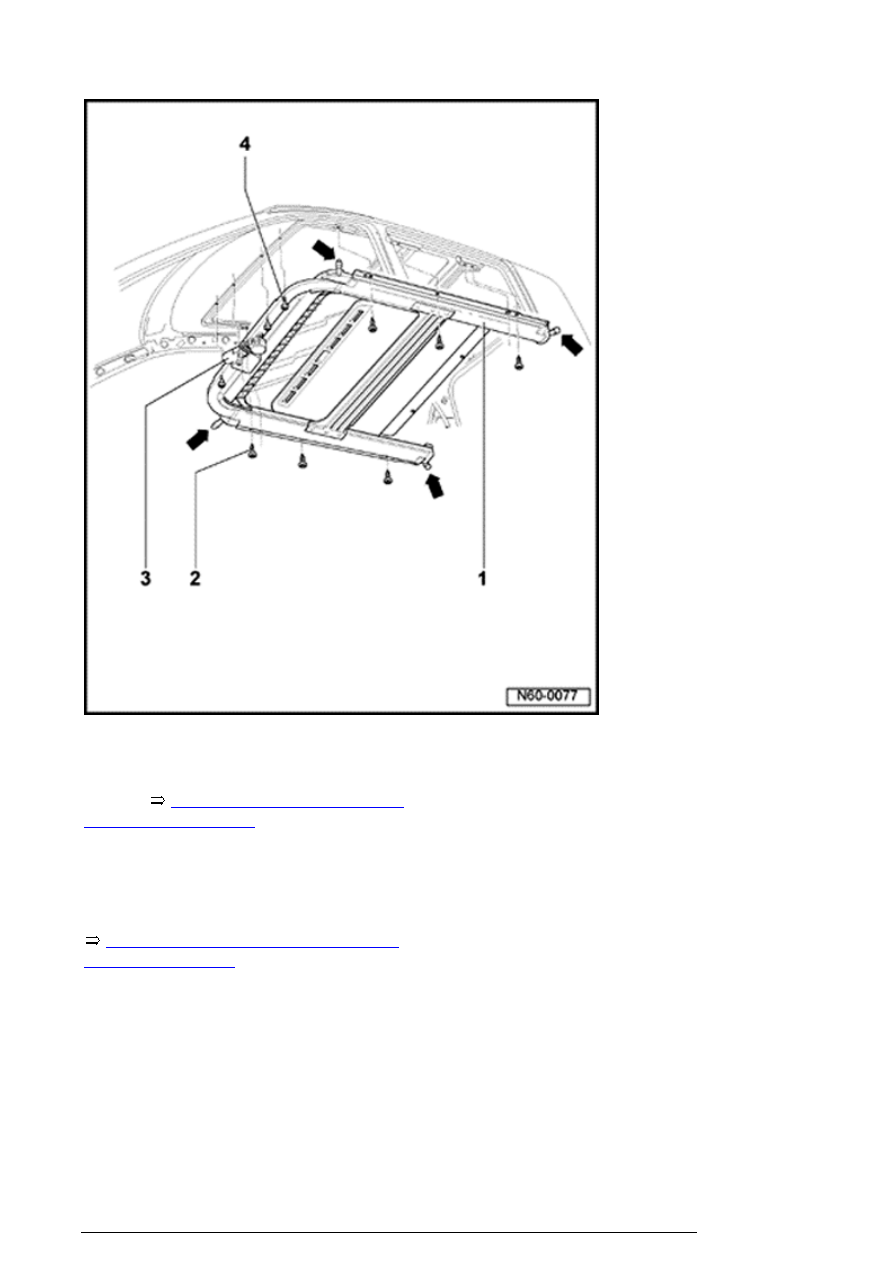

- Disconnect water drain hoses from
installation unit - 1 - - arrows - .

- Remove bolts - 2 - and - 4 - (with
sleeves) and remove installation unit from
vehicle with a second mechanic.



Sunroof with glass panel (Meritor)

13/2/2005





Installing

- Insert installation unit - 1 - , align
according to bolt bores and insert bolts -
2 - and - 4 - (with sleeves).

- Check and establish if necessary
correct routing of wires and connectors
for electrical consumers at roof.

- Secure (8 Nm) installation unit - 1 - of
drive motor for sunroof - 3 - beginning at
left and right toward rear.

- Install water drain hoses - arrows - .

- Connect connector for drive motor - 3 - .

Slotted guide rail, removing



- Removing glass panel for sunroof



60-3, Glass panel for

sunroof, removing

 .

- Removing installation unit



60-3, Installation unit,

removing and installing

 .

- Removing drive motor for sunroof



60-3, Drive motor for

sunroof, removing

 .

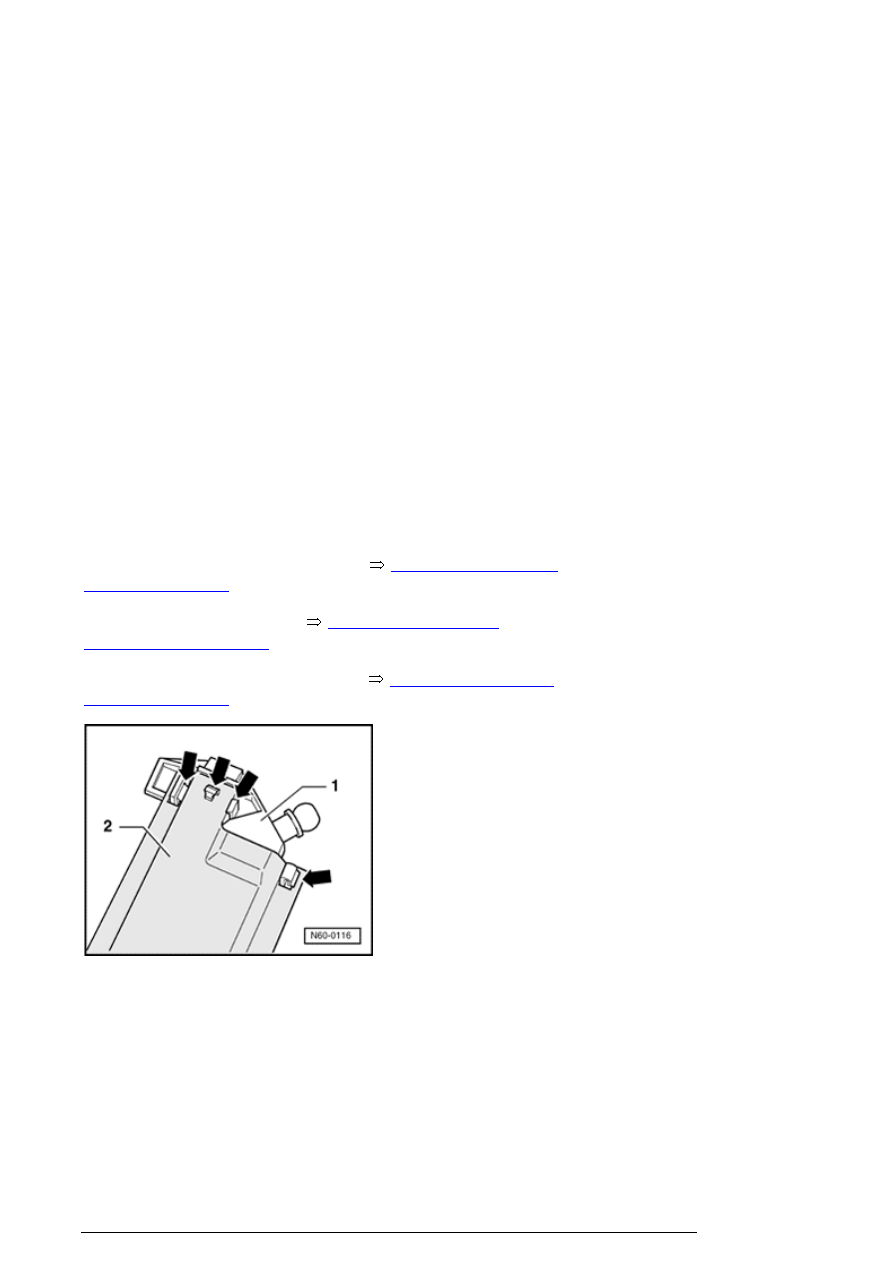

- Unclip end piece - 1 - from guide rail - 2 - - arrows - and
then remove.

Note:

When installing end piece - 1 - , seal against guide rail with
Butyl adhesive sealing cord AKL 450 005 05 .


Sunroof with glass panel (Meritor)

13/2/2005

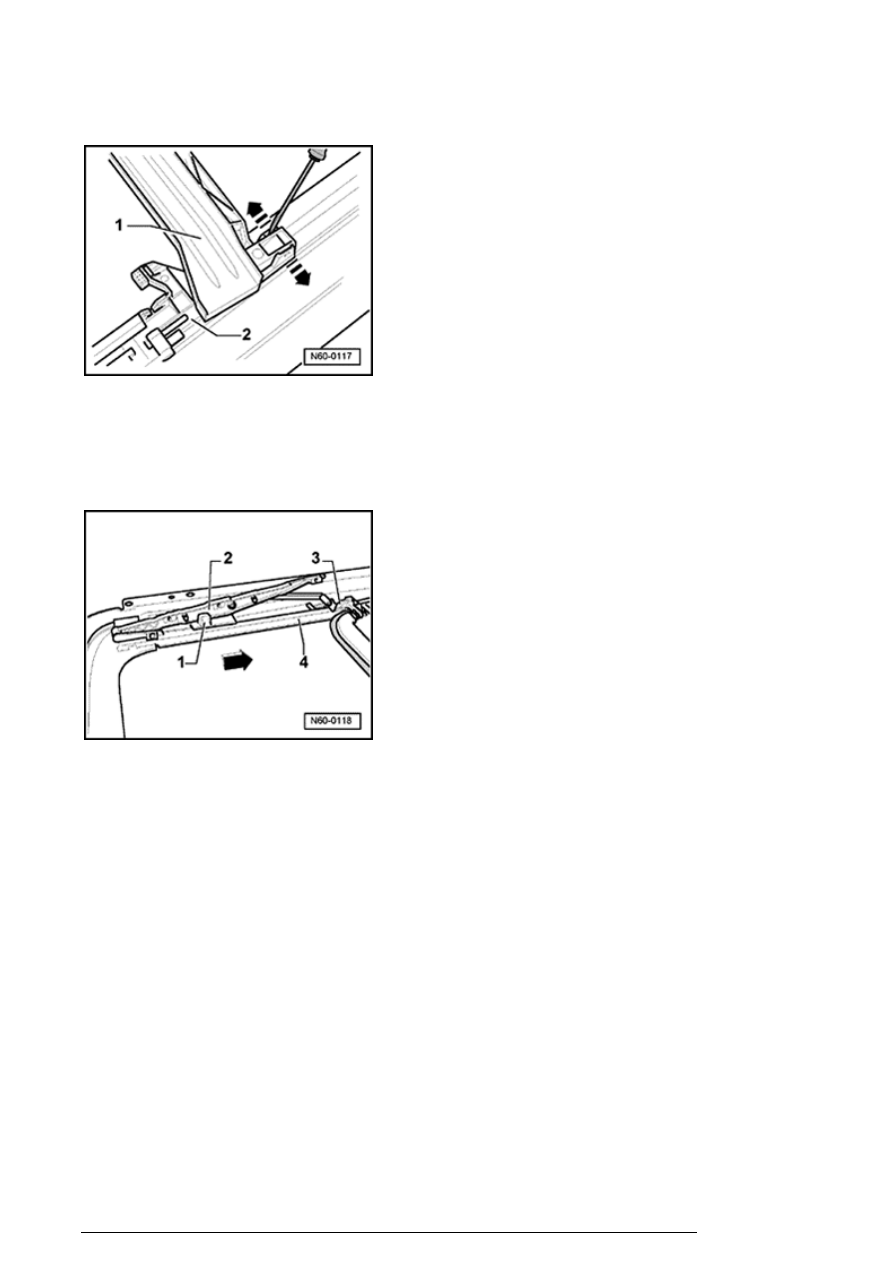

- Using a screw driver, unhook water channel  - 1 - carefully
on both sides at bearing on guide catch - 2 - and remove.

- Slide rear guide - 1 - in direction of - arrow - in guide rail -
4 - until lock mechanism of guide catch - 3 - is released.

- Remove rear guide - 1 - , guide catch - 3 - and slotted
guide rail - 2 - together out of guide rail - 4 - .

Note:

Always replace guides and cable as a set.


Water drain hoses, cleaning



Front water drain hoses:



Note :
For cleaning, it is recommended that you
create your own assisting tool out of a
speedometer inner cable, approx. 2300
mm (90.5 in.) long.


Sunroof with glass panel (Meritor)

13/2/2005

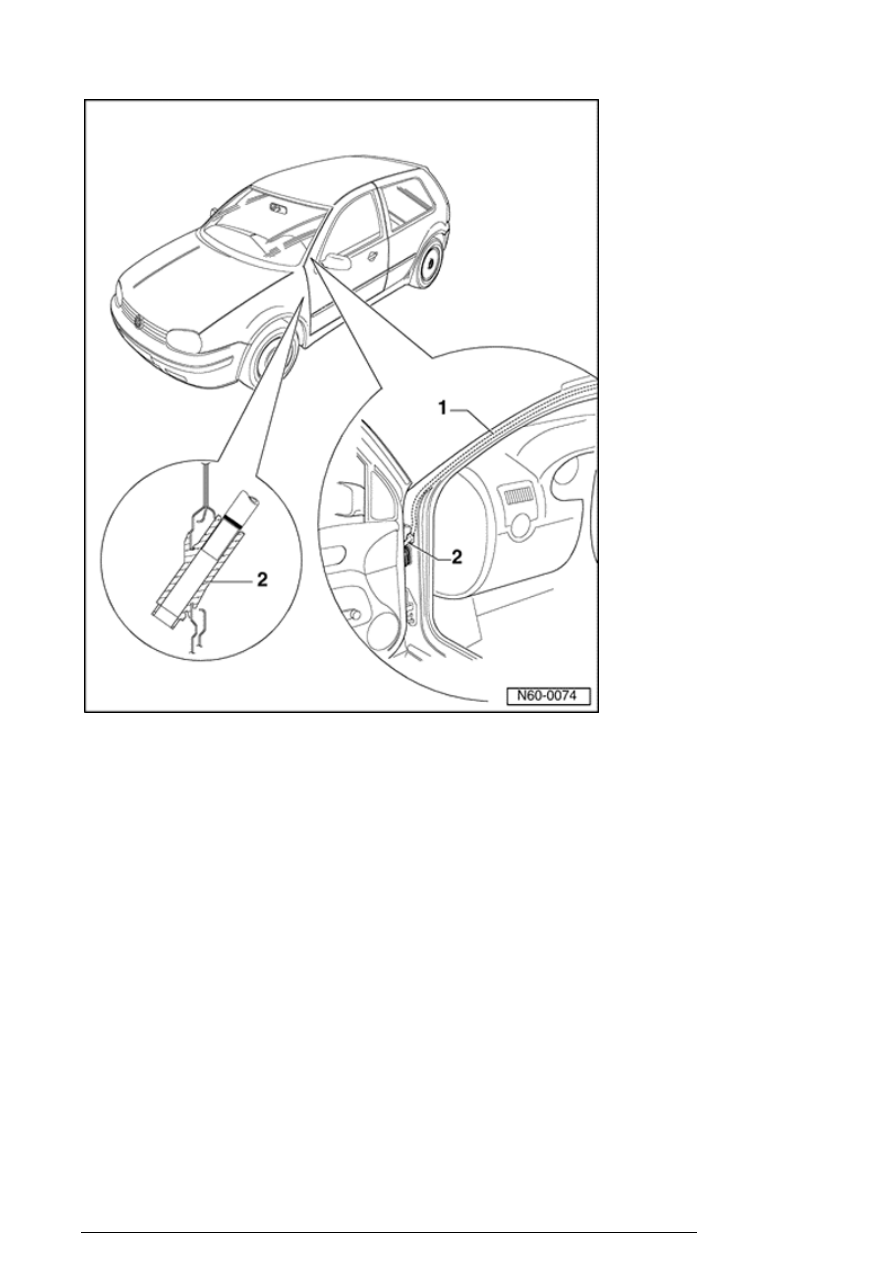

1. Front water drain hoses



2. Hose grommet



Front water drain hoses are
routed in A-pillar and end
between door and A-pillar.
Cleaning is performed at cut out
for sunroof.

Rear water drain hoses:



Note :
For cleaning, it is recommended that you
create your own assisting tool out of a
speedometer inner cable, approx. 2300
mm (90.5 in.) long.


Sunroof with glass panel (Meritor)

13/2/2005
