U-frame (with guide channels), if
necessary use special grease G
000 450 02 exclusively to grease
guide channels, otherwise functions
cannot be guaranteed.



11. Drive motor

¡

Removing



60-2, Drive motor for

sunroof, removing



¡

Adjusting drive motor (zero position)



60-2, Drive motor for sunroof,

adjusting (zero position)





12. Bolt

¡

3.5 Nm



13. Hex wrench for emergency

operation

¡

Clipped in on drive motor cover



14. Cover

15. Spring

16. Wind deflector

¡

Removing



60-2, Wind deflector,

removing





17. Wind deflector mounting

18. Torx screw

¡

Torx T25

¡

4.5 Nm



19. Slotted guide rail

¡

Removing



60-2, Slotted guide

rail, removing





20. Guide with cable

21. Carriage for water channel

Sunroof with glass panel (Webasto)

13/2/2005



22. Countersunk screws

(microencapsulated)

¡

Always use new countersunk
screws

¡

3.5 Nm



23. Trim pieces

¡

Vehicles from calander week 36
2002 (CW 36/02) on

¡

Removing



60-2, Removing glass

panel for sunroof



¡

Installing



60-2, Glass panel for

sunroof (height adjustment),
adjusting





Note :
Trim pieces and trim must not be
swapped with each other during
replacement. Clearance for
mechanical components is otherwise
not guaranteed.


Removing glass panel for sunroof



- Slide sliding headliner toward rear.

- Tilt sunroof open.



Vehicles up to calander week 35 2002 (CW 35/02)

- Unclip lower trim - 1 - in rear area - arrow - , slide toward
front and remove from roof frame.

Sunroof with glass panel (Webasto)

13/2/2005





- Unclip upper trim - 2 - at front and in center and remove at
rear.



Vehicles from calander week 36 2002 (CW 36/02) on



In vehicles from calander week 36 2002 (CW 36/02) on, a
trim piece is installed in place of a lower trim and an upper
trim.

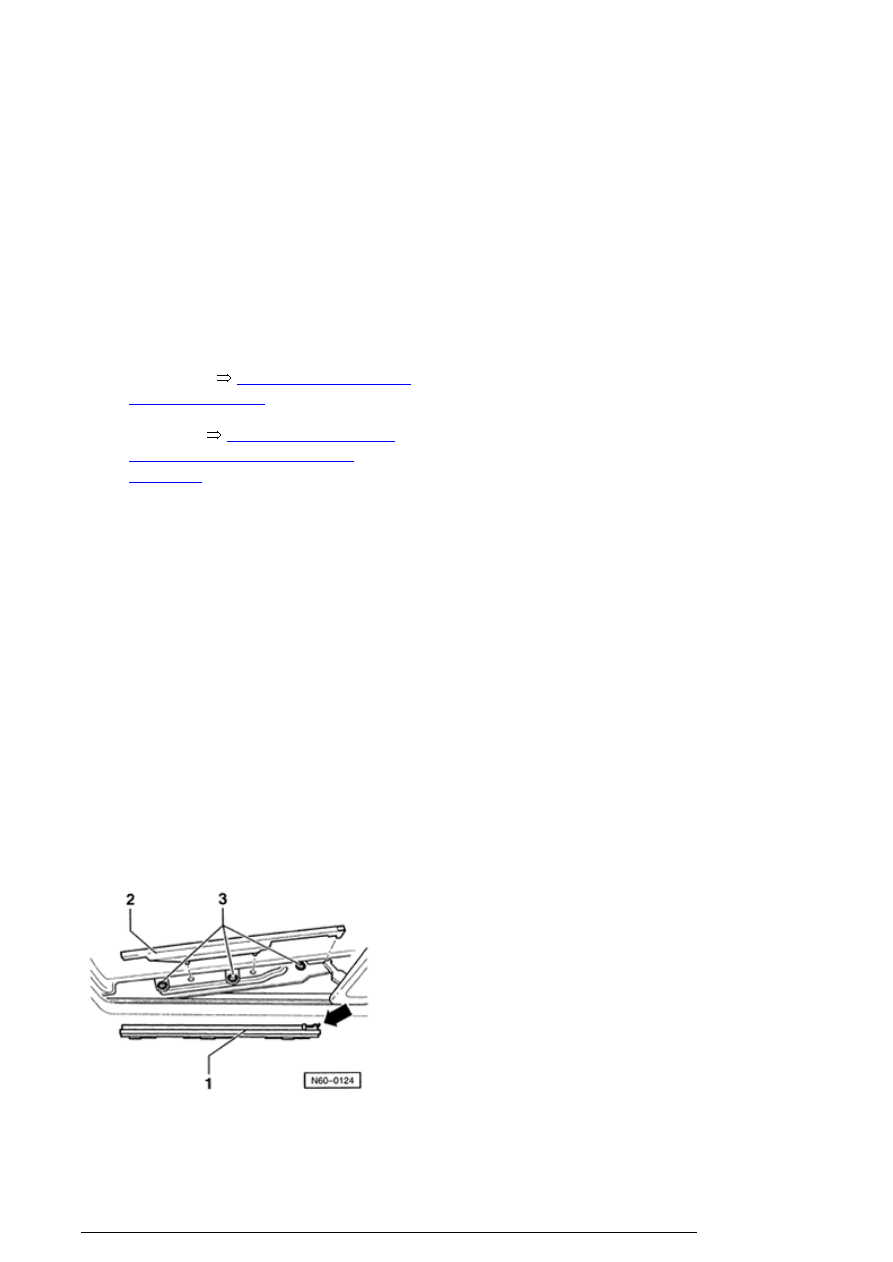

- Unclip lower trim - 1 - from securing rails - 3 - .

- Unhook lower trim - 1 - at top, rear, from glass panel for
sunroof - 2 - .

- Unhook lower trim - 1 - at top, rear, from glass panel for
sunroof - 2 - .

- Unclip lower trim - 1 - from glass panel for sunroof - 2 - .

- Remove lower trim - 1 - .



Continued for all vehicles

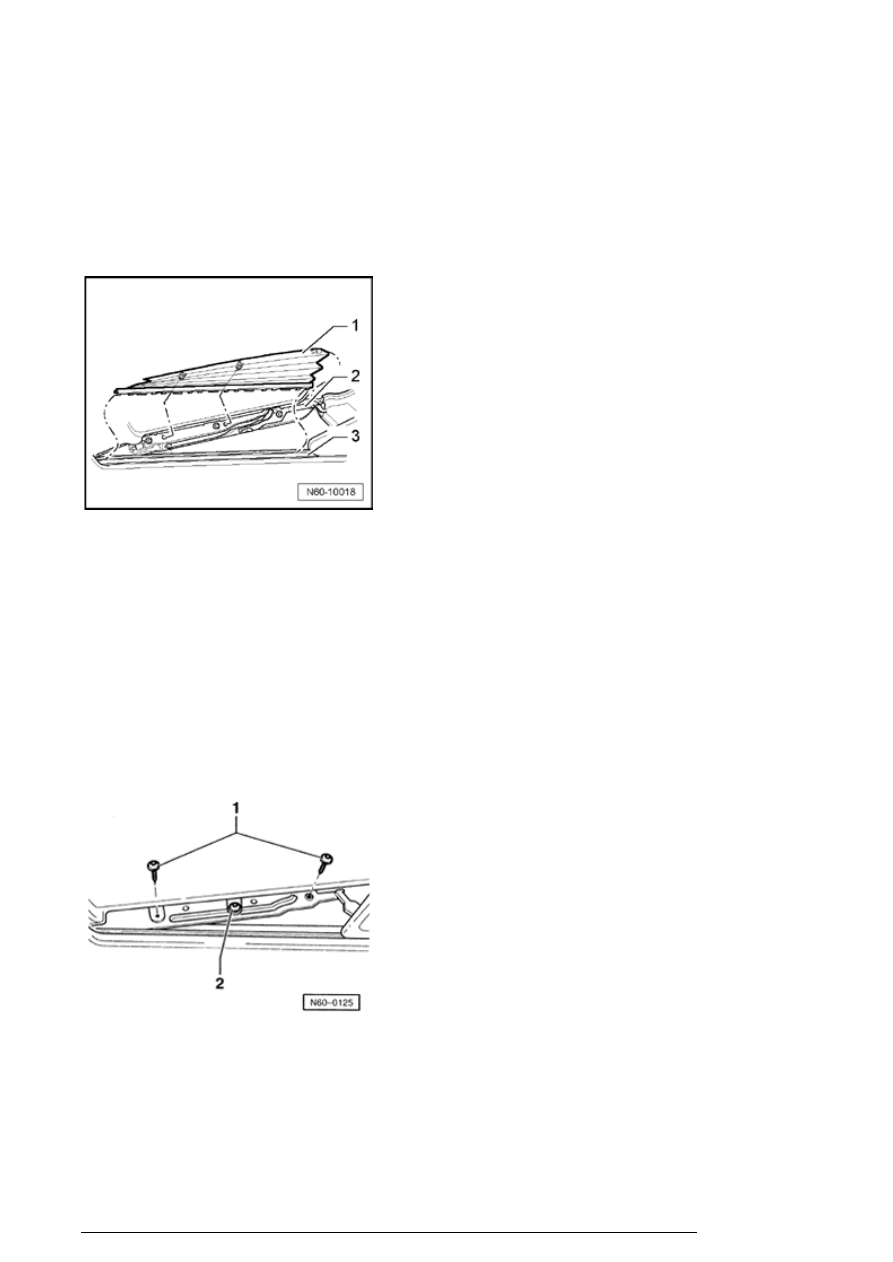

- Remove securing bolts - 1 - (Torx T25; 4.5 Nm). Loosen
center bolt - 2 - only - do not remove.

- Lift sunroof out.

Glass panel for sunroof, installing

Sunroof with glass panel (Webasto)

13/2/2005







Panel must be installed in zero position (panel closed).

Zero position:

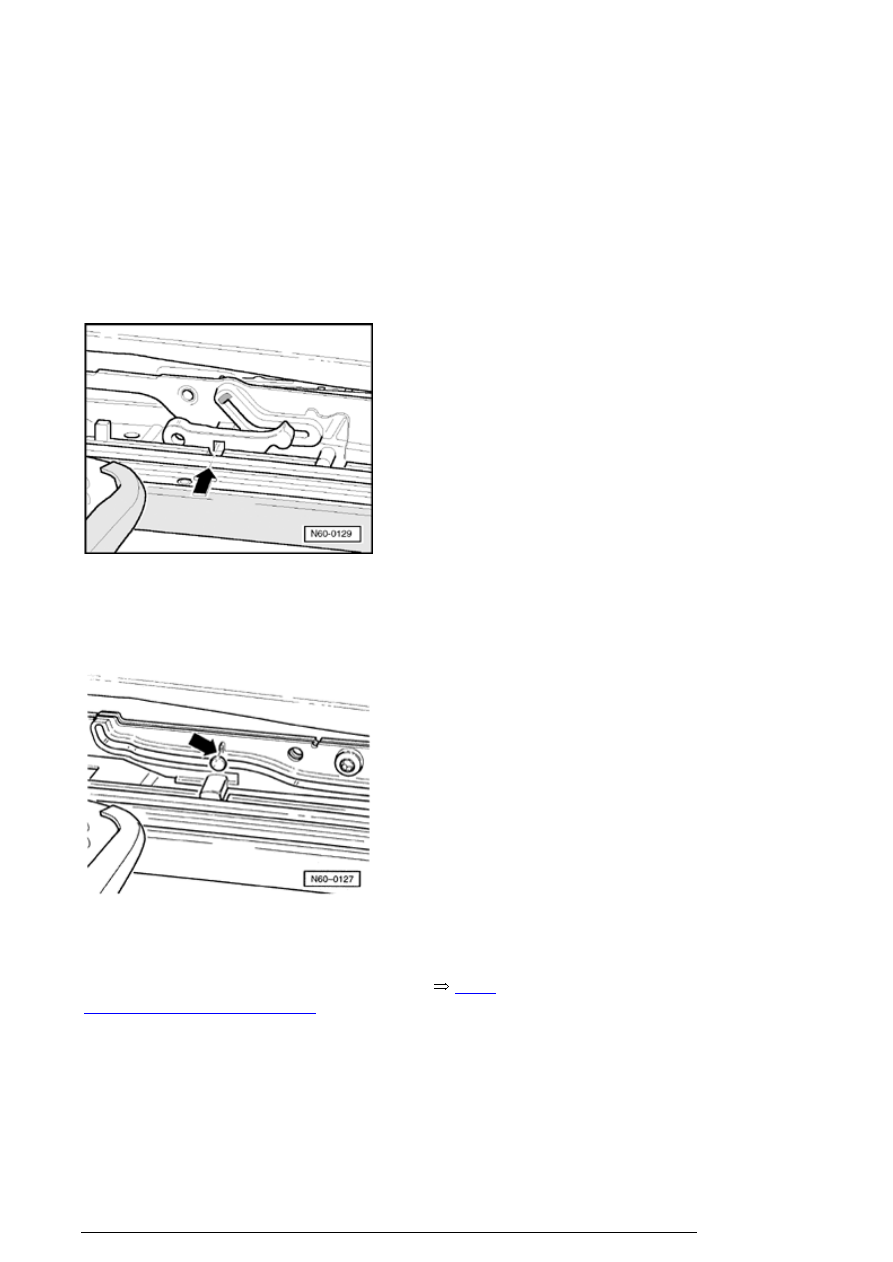

Vehicles up to calender week 31 1998 (CW 31/98)

Square holes in tilt levers must align with grooves in guide
rails - arrow - .



Vehicles from calender week 32 1998 (CW 32/98) on

Guide rail pin must align with marking (pin) on guide rail  -
arrow - .

If this is not case, adjust parallel movement



60-2,

Parallel movement, adjusting

 .

- Insert sunroof panel from above and screw in securing
bolts (guide rail/panel).

Sunroof with glass panel (Webasto)
