- Disconnect multi-pin connector below rubber boot  - 3 - of
B-pillar.

- Pry off cap - 2 - using screwdriver.

- Remove bolt - 1 - from upper hinge.



Tightening torque: 13 Nm

- remove lower bolt - 4 - from hinge.

Tightening torque: 20 Nm +

1

 /

4

turns (90   ) turn

Note:

This bolt must always be replaced.


- Lift out door upward from angle hinge.

Door, adjusting



For proper door adjustment, door hinge must be loosened
at pillar. Other measures, such as aligning door upward,
are not effective. Excess pressure thereafter will again
cause door to sag.

For this, Door adjusting wrench 3320 with Box spanner
3320/2 must be used.

If it should be necessary that door hinge must be loosened
at B-pillar from inside, Socket insert 3410 can be used. To
do so, lower B-pillar trim must be removed




.



Repair Manual, Body Interior, Repair Group 70, Pillar

and side trim

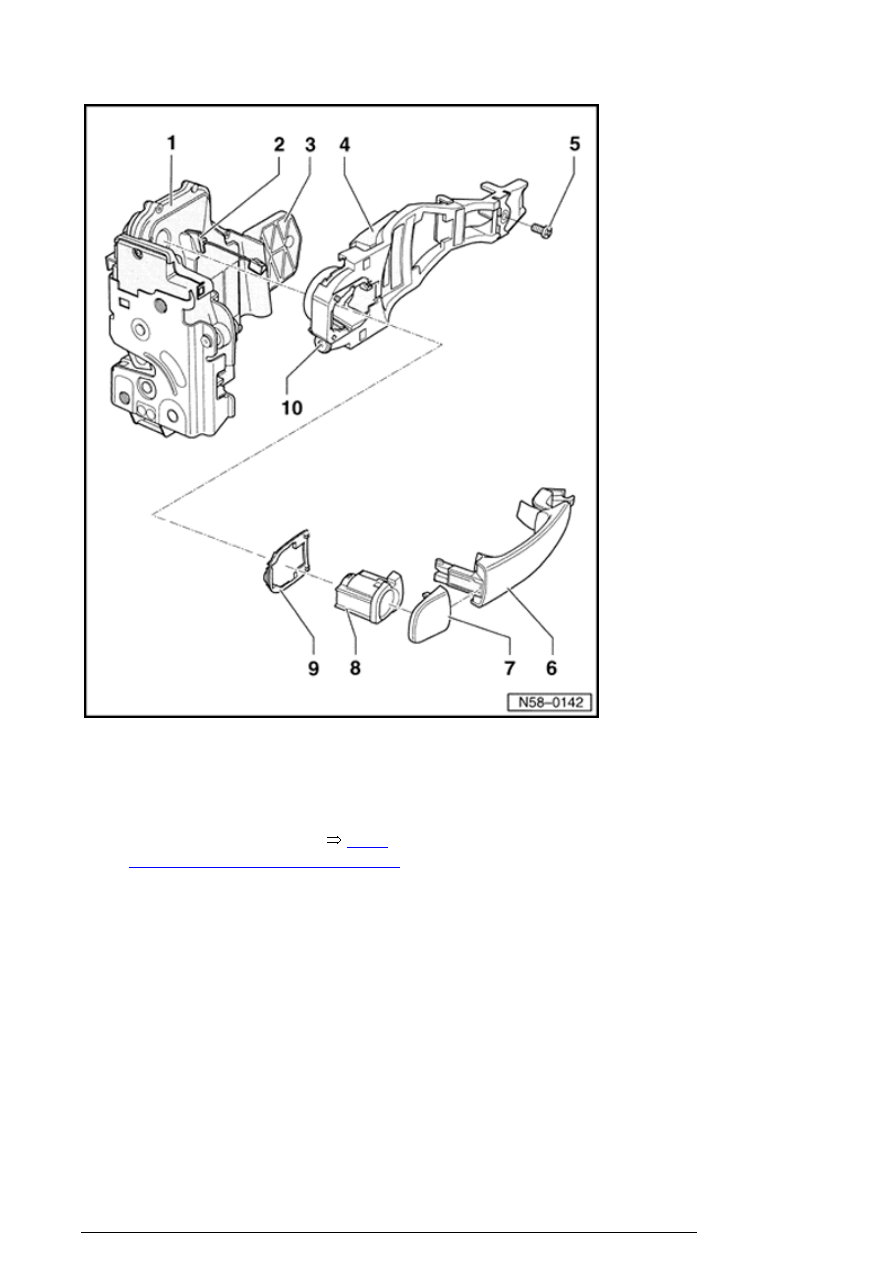

Door handle and door lock, assembly
overview

Rear doors

13/2/2005



1. Door lock

¡

Door lock can only be removed in
conjunction with carrier assembly.

¡

Removing and installing



58-1,

Door lock, removing and installing





2. Cable

¡

Lock release



3. Angle bracket

¡

Bolted and riveted to door lock

¡

Does not belong to door lock
delivery casing



4. Mounting bracket

Rear doors

13/2/2005

¡

Removing



5. Screw

6. Door handle with backing plate

¡

Removing and installing



58-1,

Door handle, removing and
installing





7. Cover cap

8. Housing

¡

Removing



57-1, Lock cylinder

housing, removing and installing





9. Base plate

10. Bolt

¡

This bolt was replaced by a Torx
bolt, and a new tool must be used
for it

¡

Socket wrench T10011

¡

Socket wrench T10072

¡

By loosening this bolt, locking
mechanism for housing



Item - 8 -

is disengaged and may be removed
from mounting bracket



Item - 4 -



¡

Bolt



Item - 10 -

must not be

threaded in without lock cylinder
housing installed. Lock mechanism
ring may fall into door.





Door handle, lock cylinder
housing and carrier assembly
have been removed

- Remove bolt



Item - 5 -

,

slide mounting bracket
slightly to rear and remove
from door.

Door handle, removing and installing



Rear doors

13/2/2005





Removing

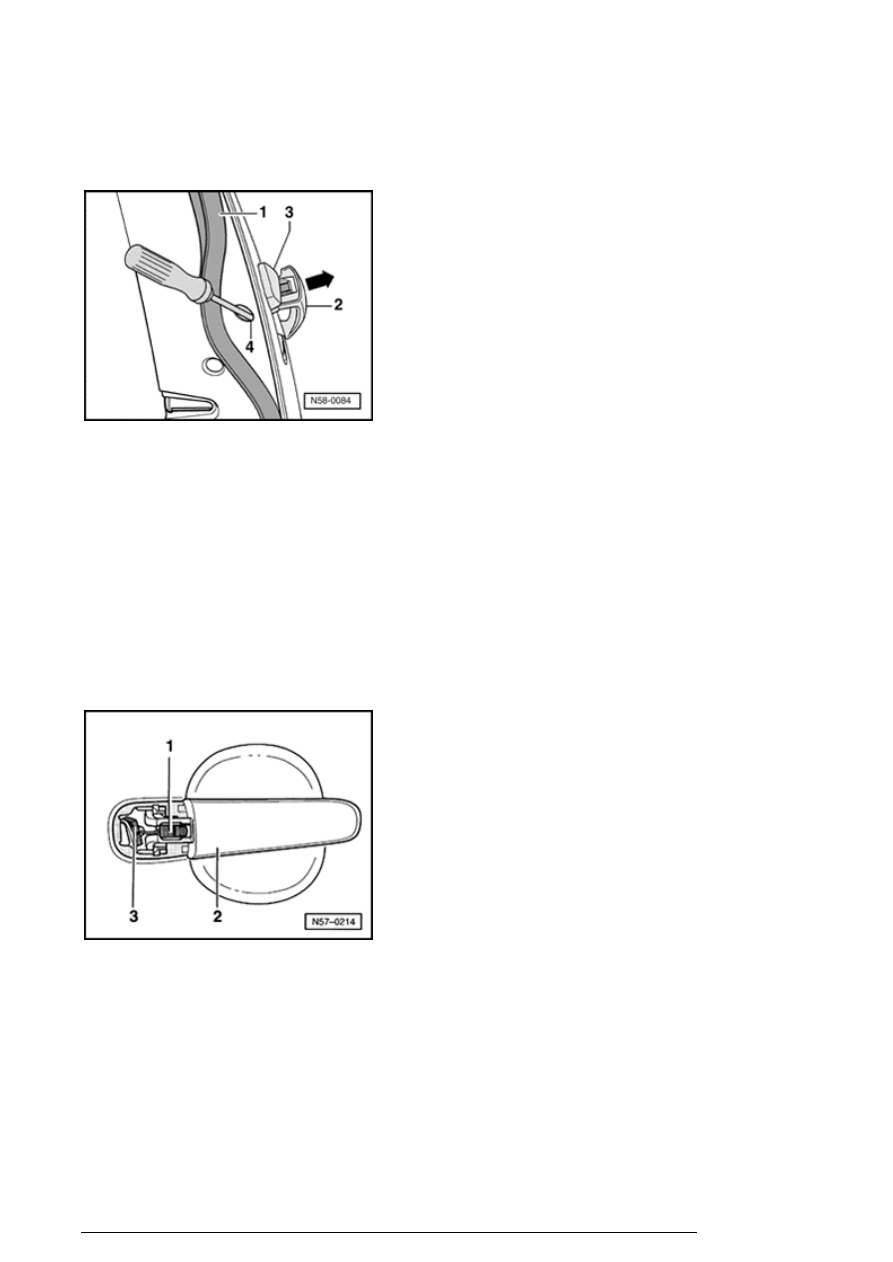

- Pull off door seal - 1 - in area of door handle.

- Pull door handle - 2 - in direction of - arrow - and hold in
this position. Remove bolt - 4 - up to stop using Socket
wrench T10011 ( T10072 ). Housing is loosened by doing
so.

Note:

If bolt has been loosened too far, this may cause lock
mechanism ring to loosen from mounting bracket and fall
into door.


- Remove housing - 3 - at right angle to door from door
handle mounting bracket.

- Unclip clip - 1 - from door handle.

- Swivel out door handle from door.

Installing



Rear doors

13/2/2005
