Volkswagen Golf / Golf GTI / Jetta. Manual - part 636

53-28





53 05 55
50 Rear
center
cross
panel
carrier,
replacing
(Jetta)

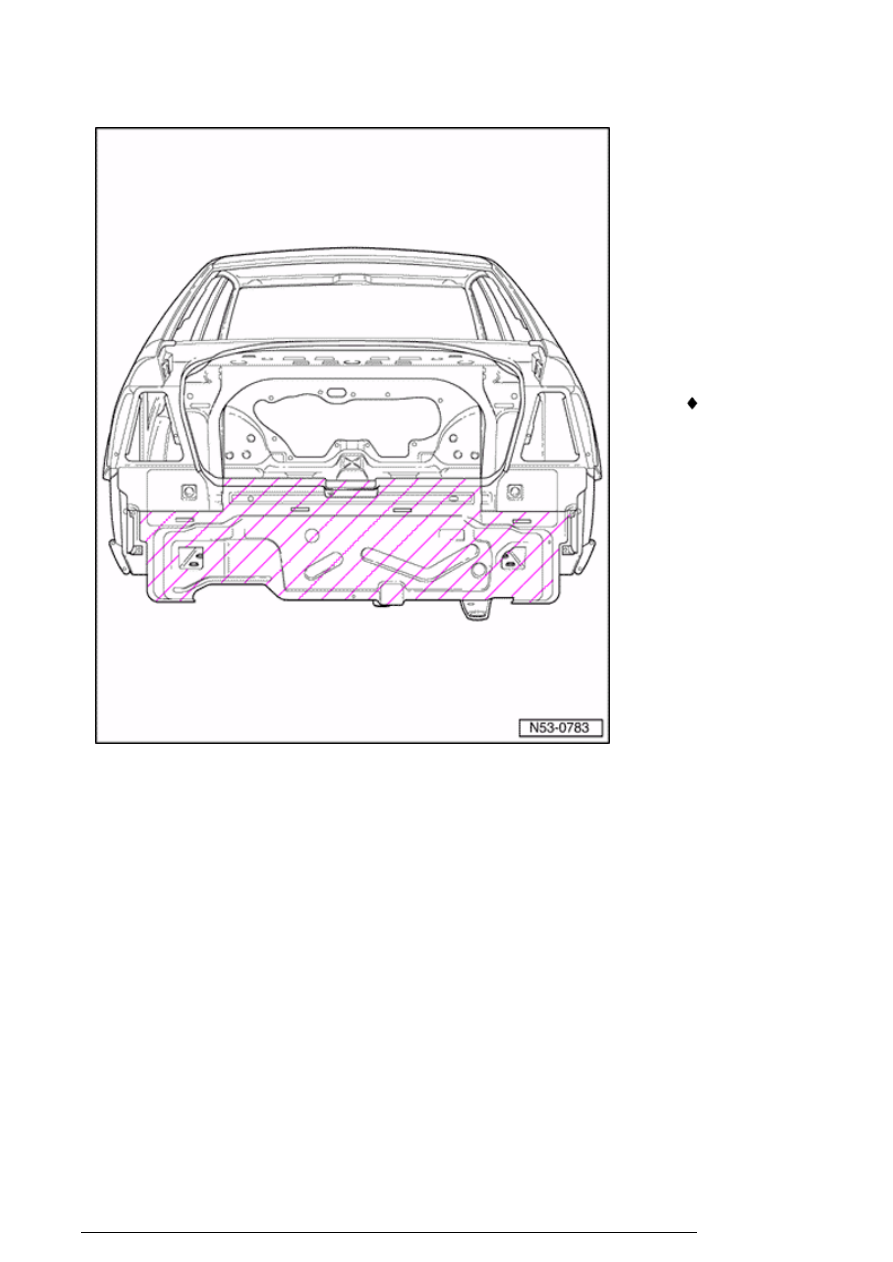

Cutting
location

 Rear cross

panel
carrier
removed

-  Separate

rear cross
panel
original
joint.

-  Separate

original
joint.

53 05 55 50 Rear center cross panel carrier, replacing (Jetta)

13/2/2005

53-29

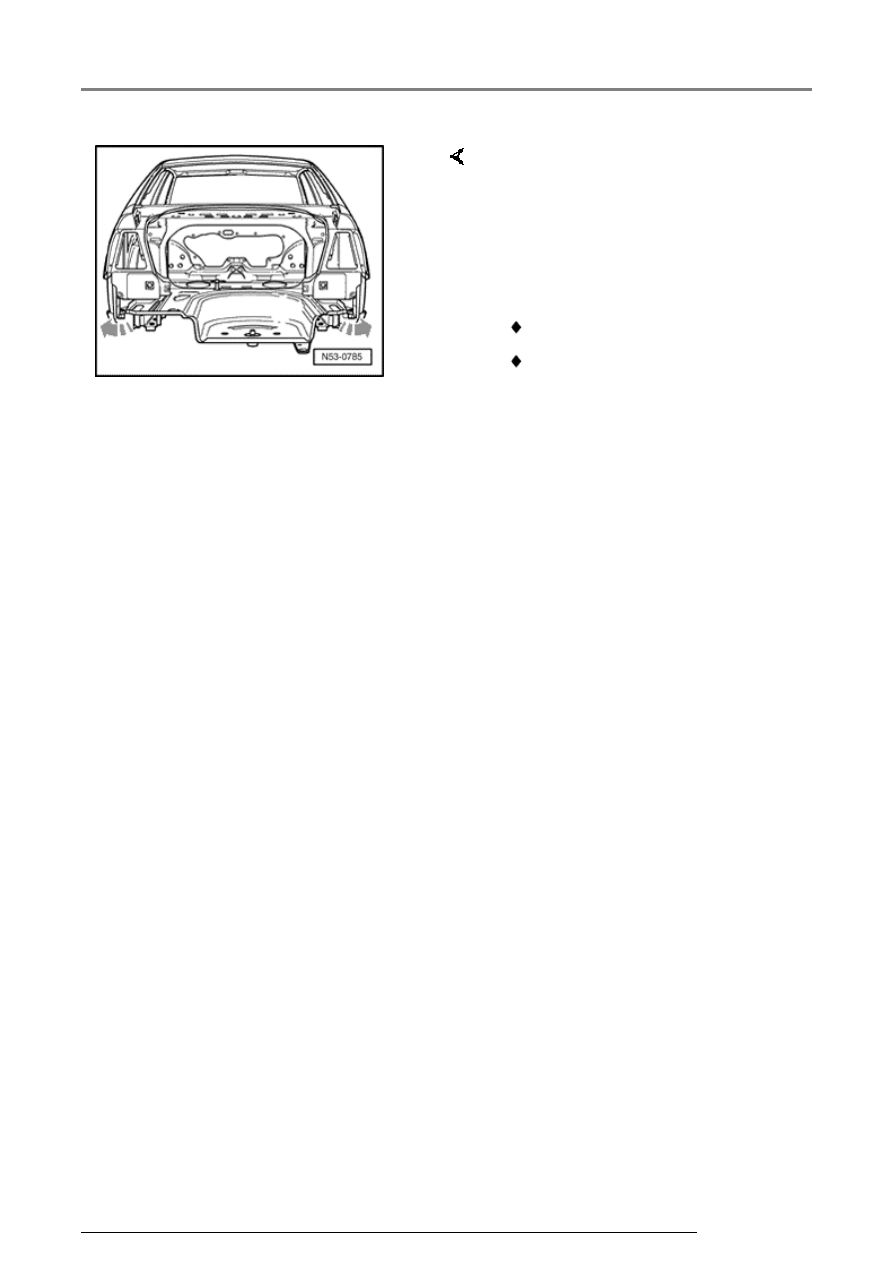

Replacement part

-  Bend quarter panel out and away

from end points (highlighted)
(arrows).

-  Remove excess material.

 Lower rear panel

 End cross member

53 05 55 50 Rear center cross panel carrier, replacing (Jetta)

13/2/2005

53-30

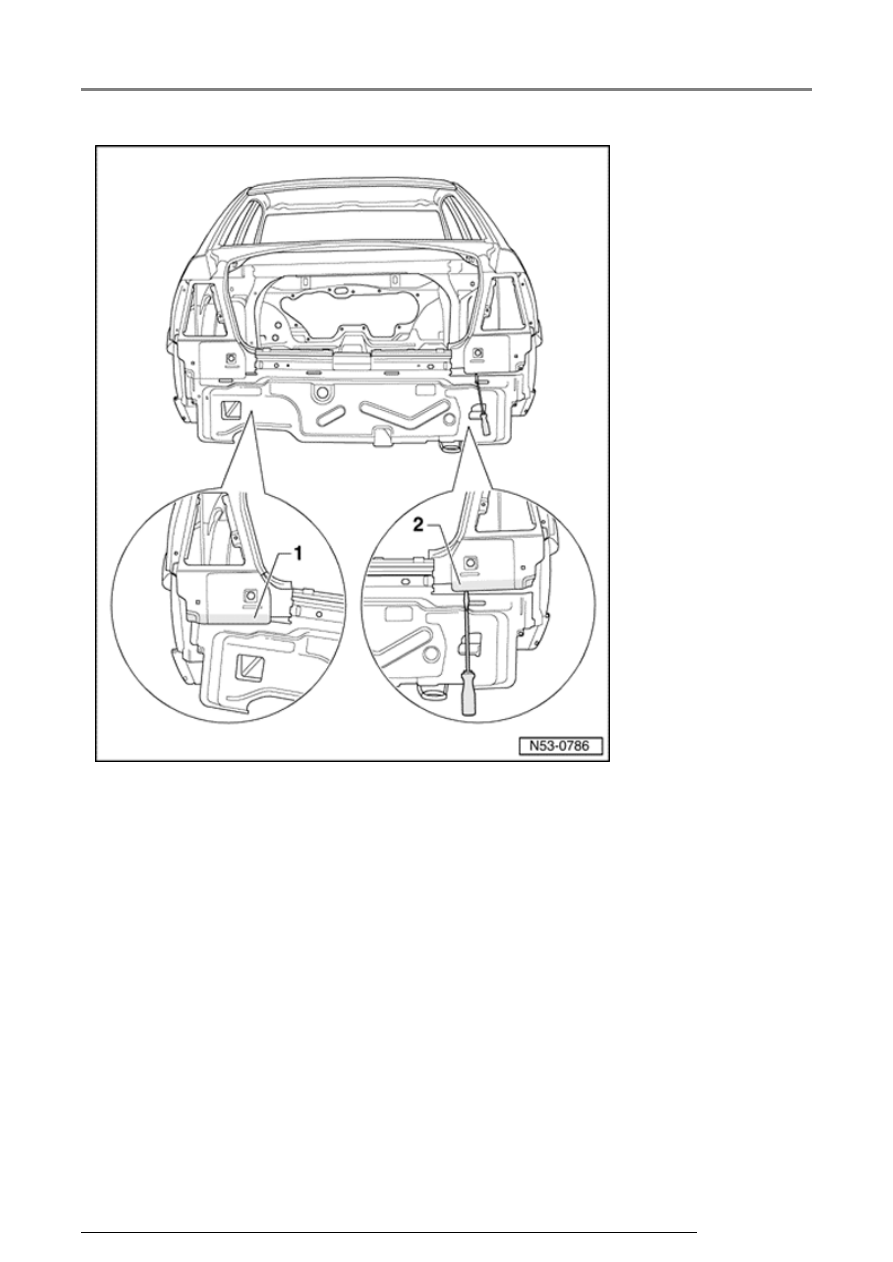

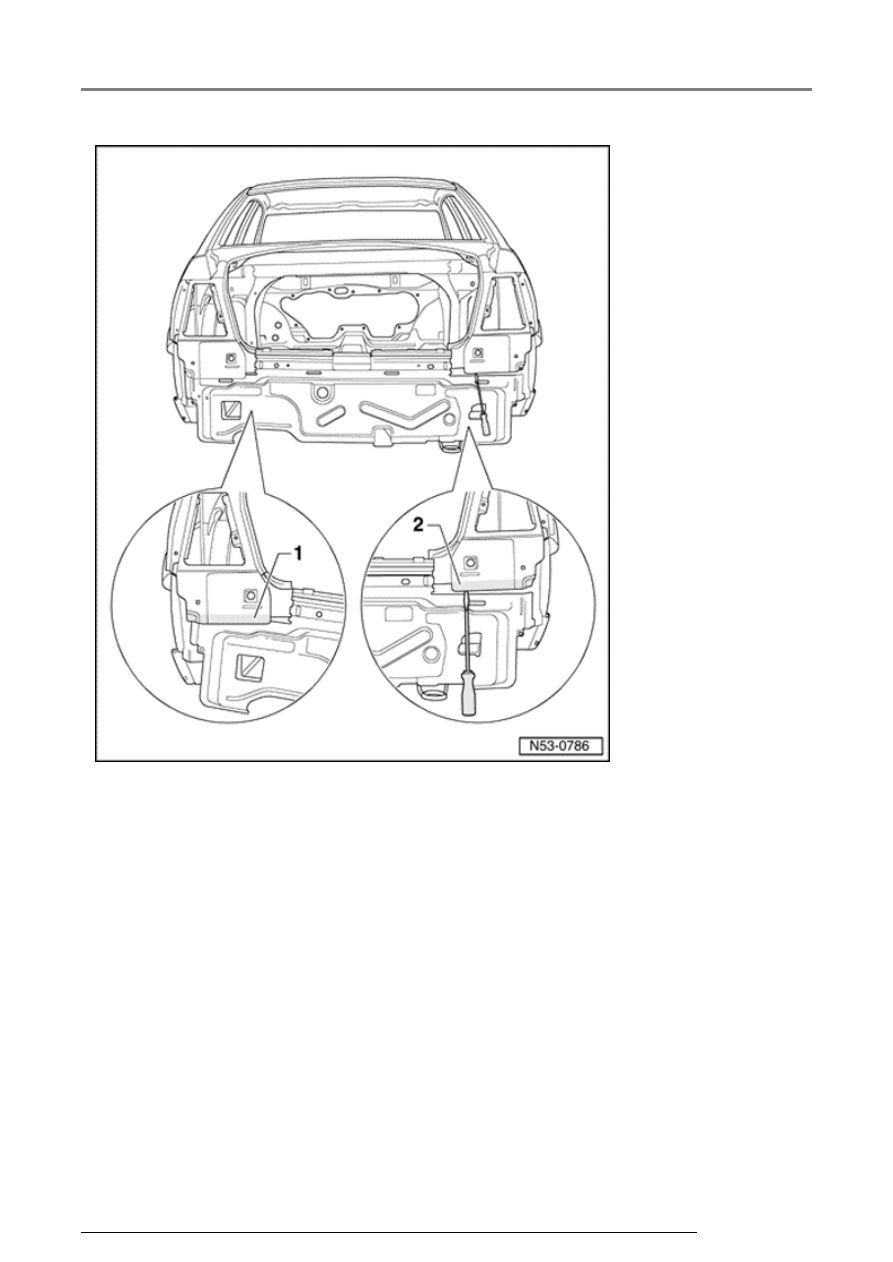

   Installing

-  Guide close

out panel
behind
areas -1-
and -2-
mount for
tail light
asm.

-  Install and

secure rear
closeout
panel
aligning it
with trunk
lid.

53 05 55 50 Rear center cross panel carrier, replacing (Jetta)

13/2/2005

53-31

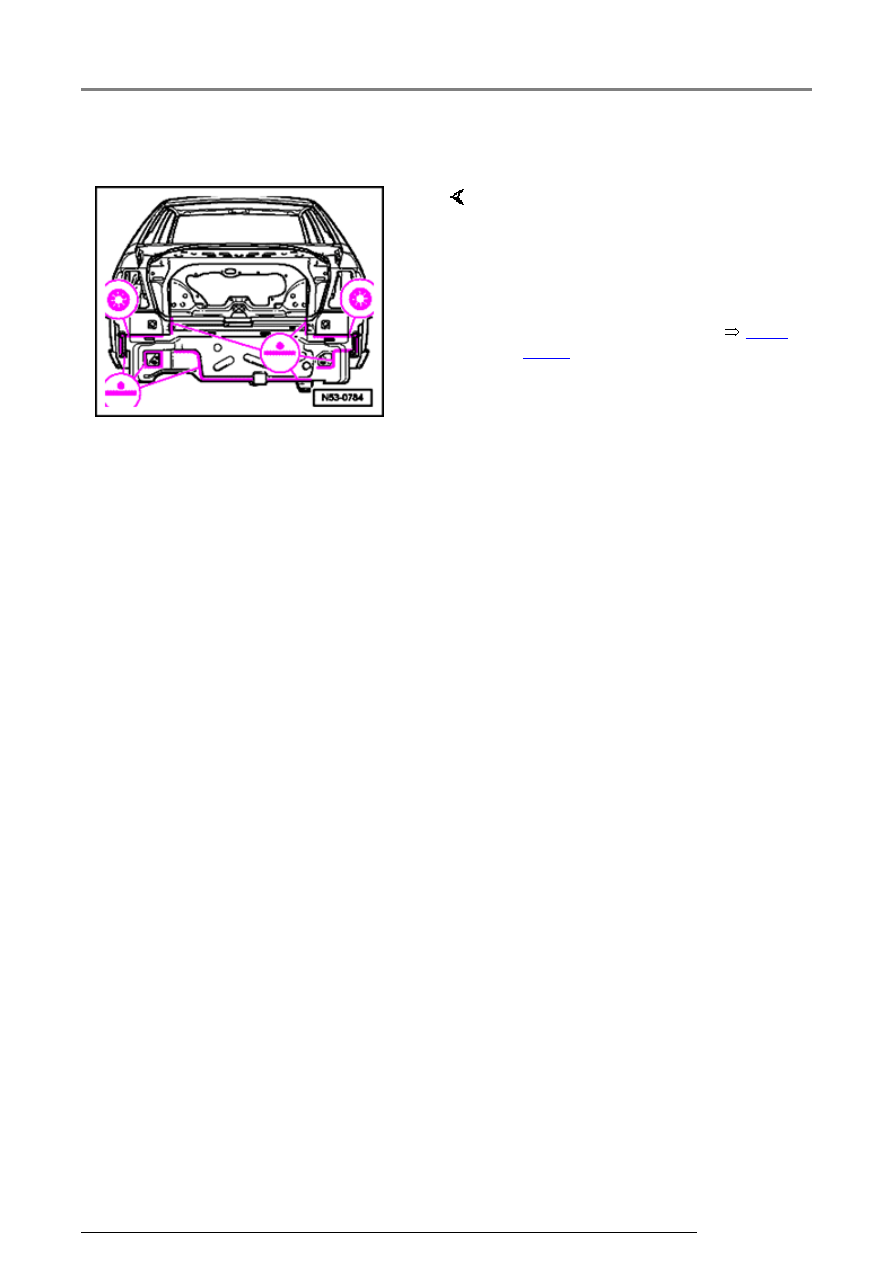

Welding in place



-  Spot weld close out panel, RP

spot weld.

-  Align quarter panel end points to

closeout panel and weld, SG-plug
weld seam.

-  Weld end cross member



Page

53-38



53 05 55 50 Rear center cross panel carrier, replacing (Jetta)

13/2/2005
