53-20







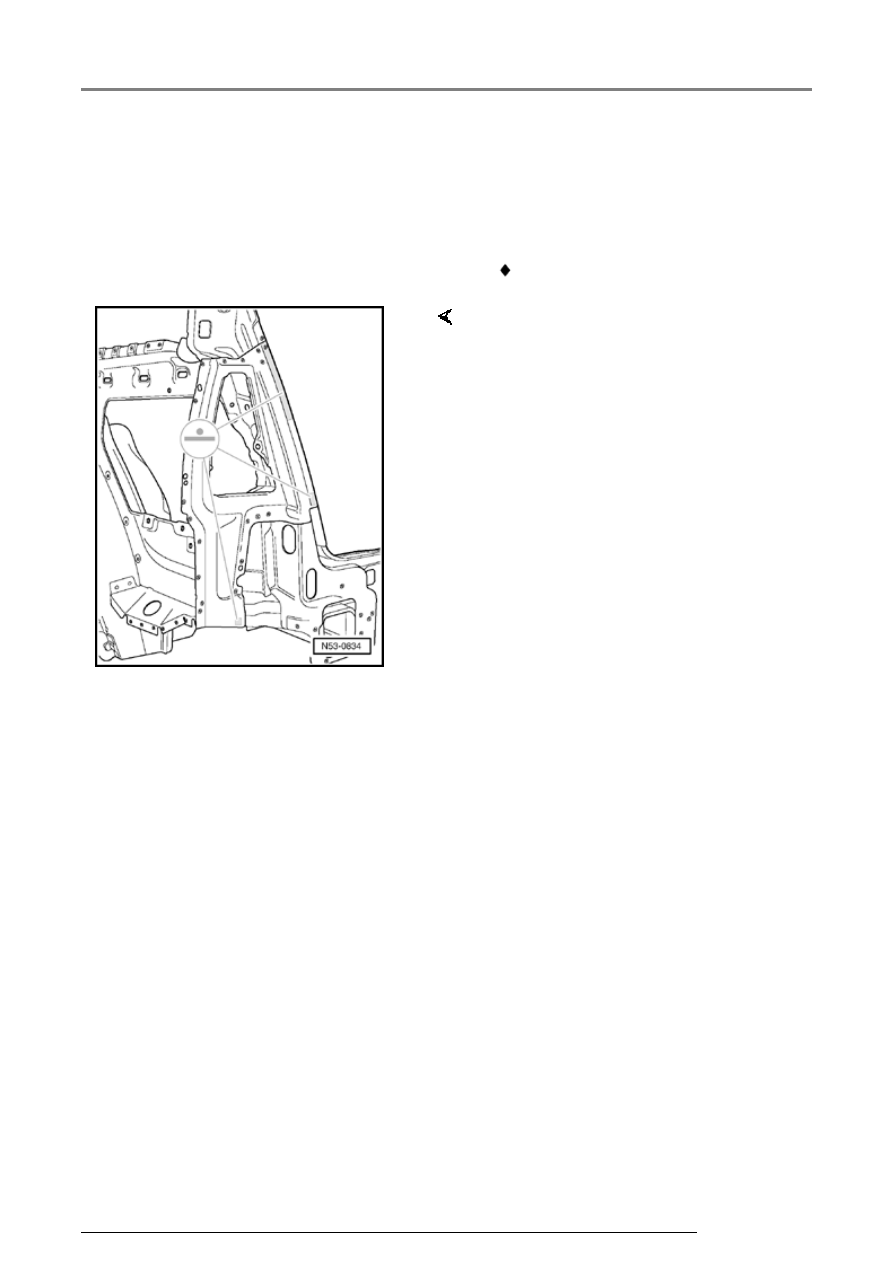

53 10 55 70 Mount for SBBR-
lamp, welding in







Replacement part





 Mount for SBBR-lamp.



-  Weld in new part, RP spot weld

seam.

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

53-21







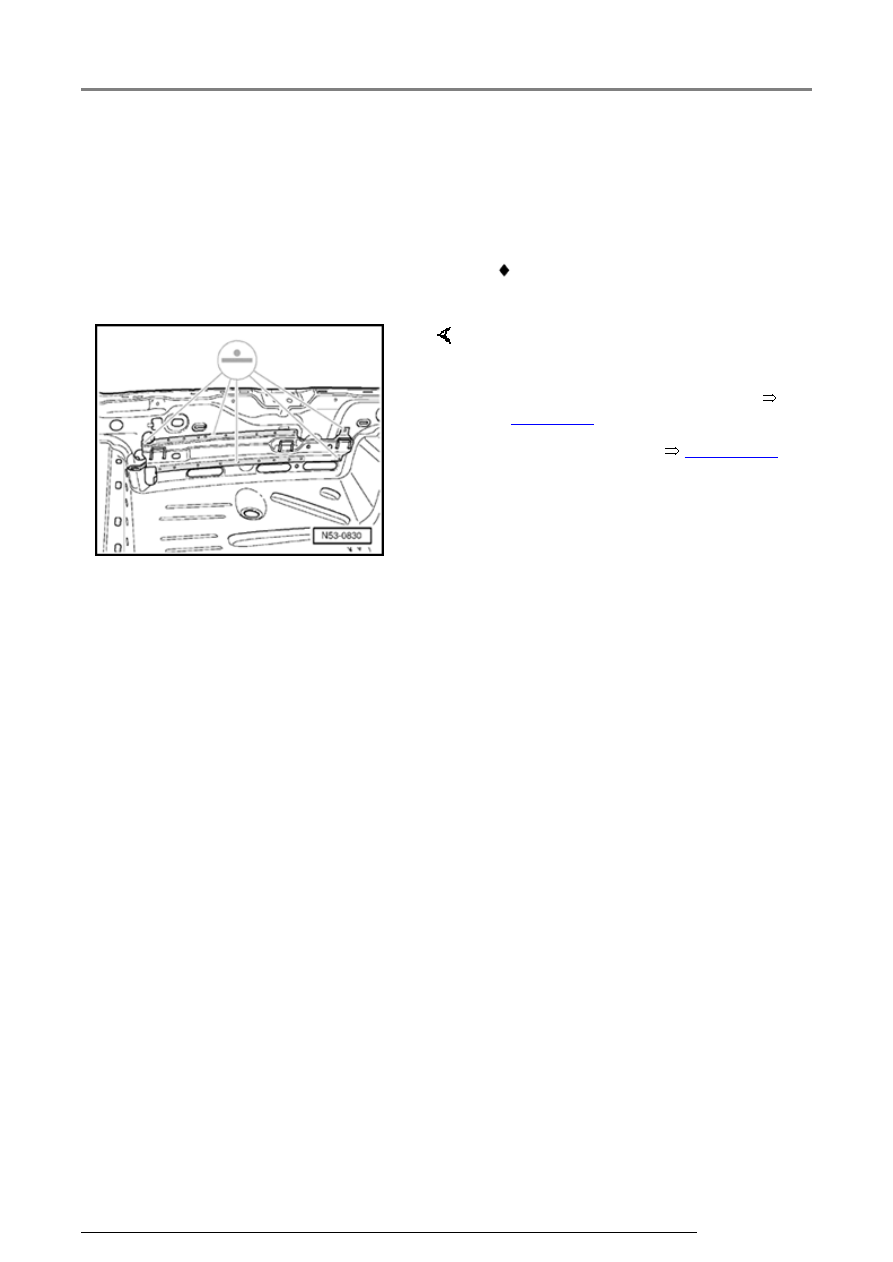

Weld crossmember to rear
cross panel from inside







Replacement part





 Crossmember to rear cross

member, inside



-  Weld in new part, RP spot weld

seam.

-  Weld in rear cross panel, outer



Page 53-5

 .

-  Weld in side panel



Page 53-66

 .

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

53-22





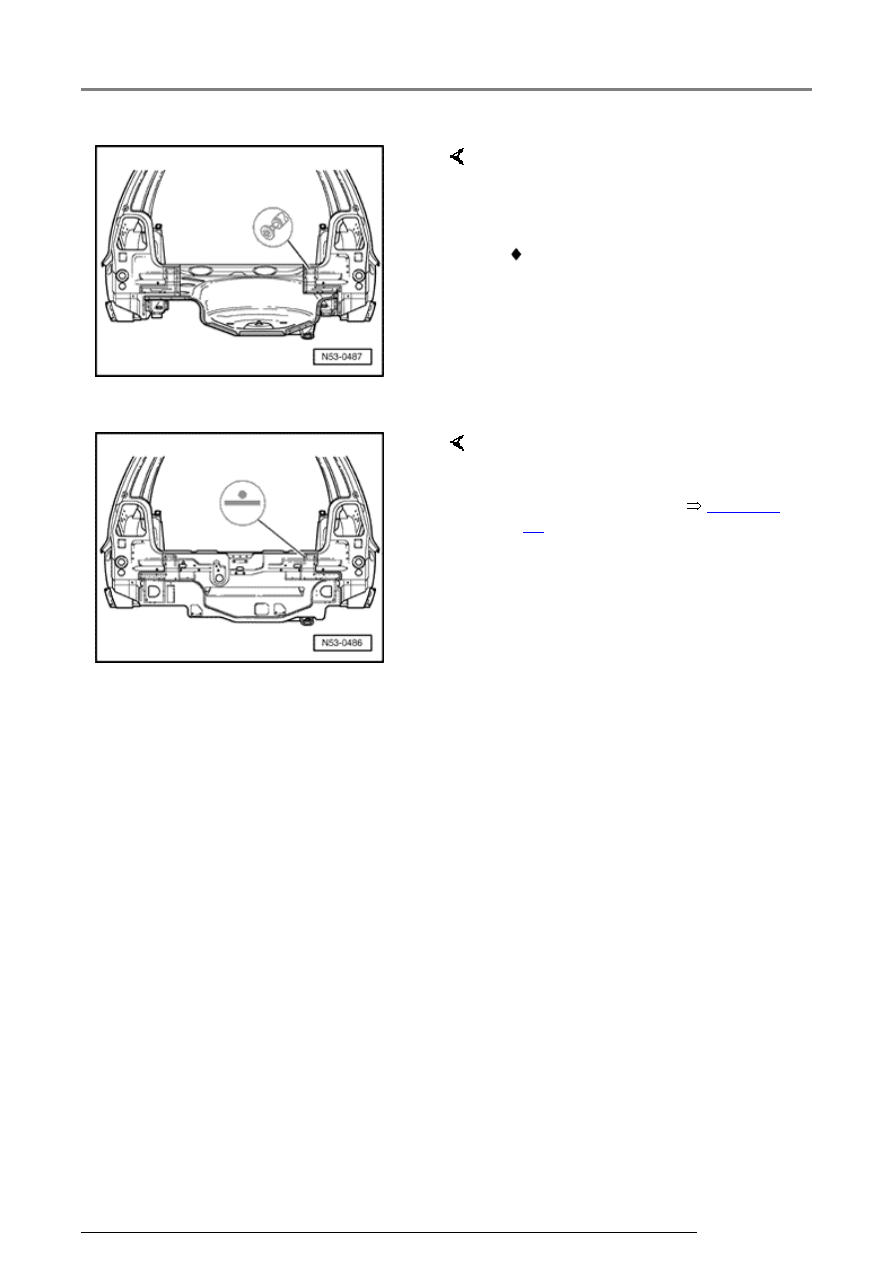

Replacement part

Welding in place place

-  Remove excess material.

 Rear cross panel

-  Install and secure new part in

position.

-  Check tailgate lock function.



-  Spot weld rear cross panel, RP

spot weld seam.

-  Weld in cross panel



Page 53-

36

 .

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

53-23





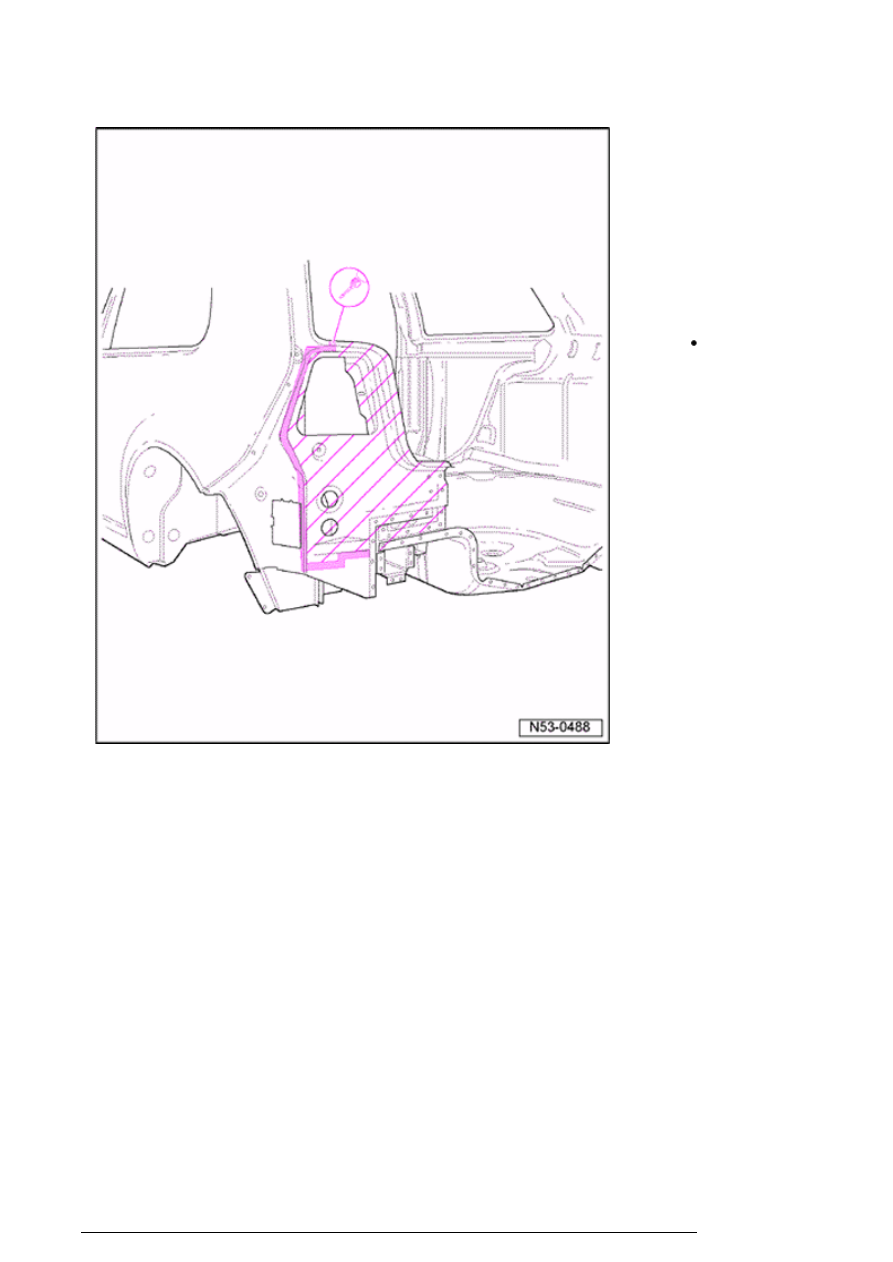

53 10 55
50 Tail
light
mount,
replacing
(Golf)

Cutting
location

 Rear

cross
panel
removed

-  Separate

original
joint.

53 10 55 50 Tail light mount, replacing (Golf)

13/2/2005
