53 61 55 70 Side panel,
interior, welding in







Replacement parts





 Inner side panel





 Adhesive: DA 001 730 A1





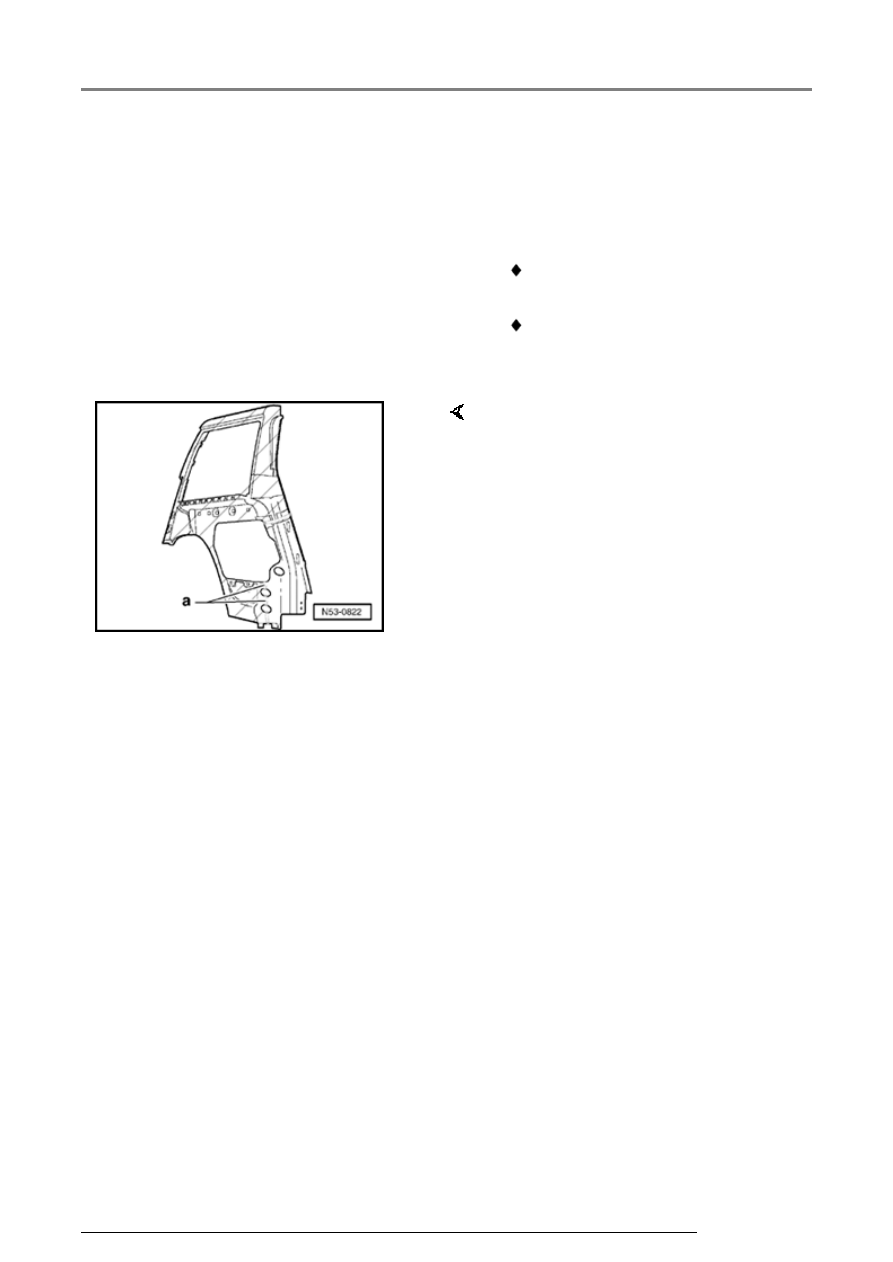

Preparing new part



-  Transfer separating cuts plus 20

mm to new part for overlap in spot
weld areas -a- and separate
hatched area.

-  Step new part in spot weld area -

a-.

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

53-13







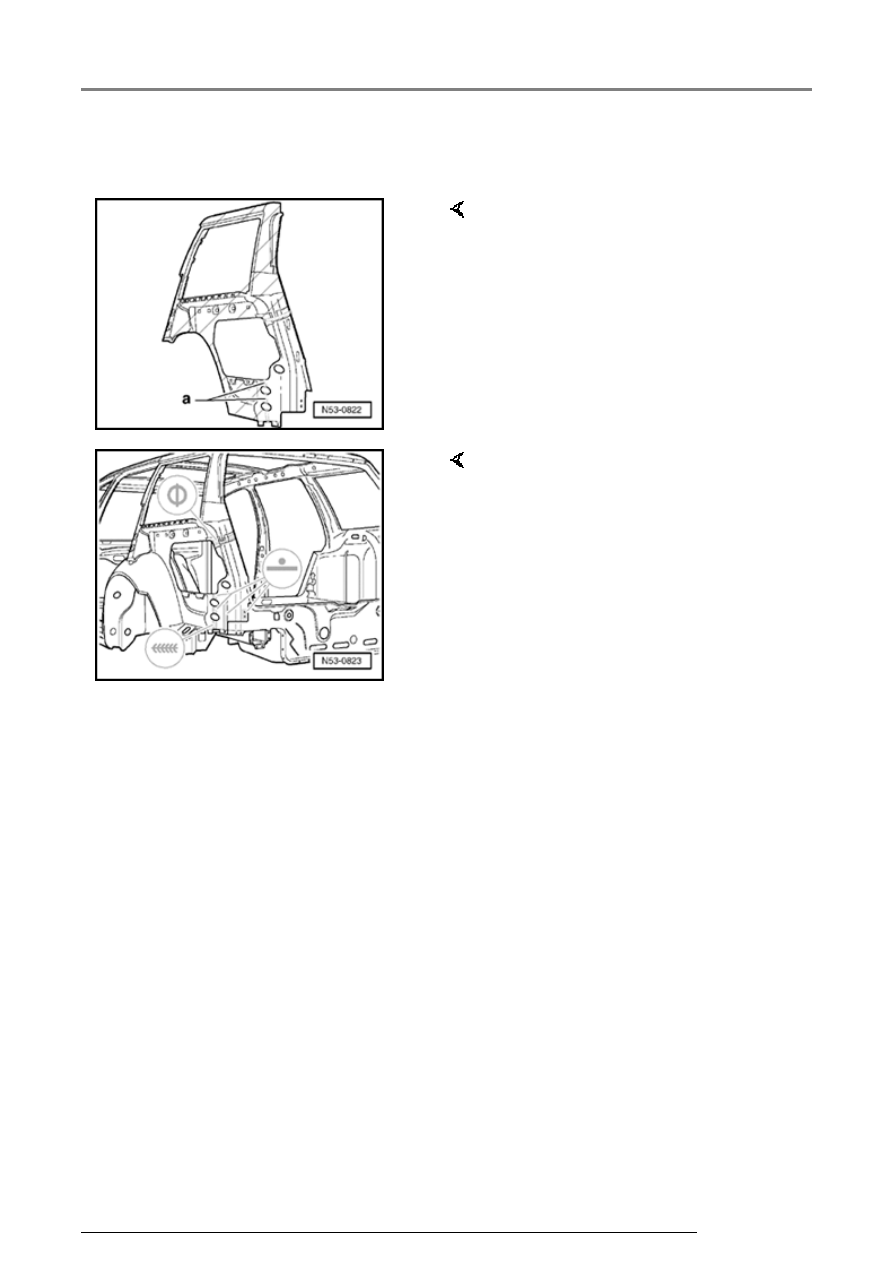

-  Align and secure new part.



WARNING!



New part must be installed within
30 minutes, otherwise bonding
properties of adhesive will be
impaired.



-  Apply adhesive in spot weld area

-a-.



-  Weld in side panel from inside,

RP spot weld seam, SG plug weld
seam.

-  Weld in remainder of joint, SG

continuous seam.

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

53-14







53 13 55 70 Reinforcement for
D-pillar, lower, welding in







Replacement part





 Reinforcement for D-pillar, lower





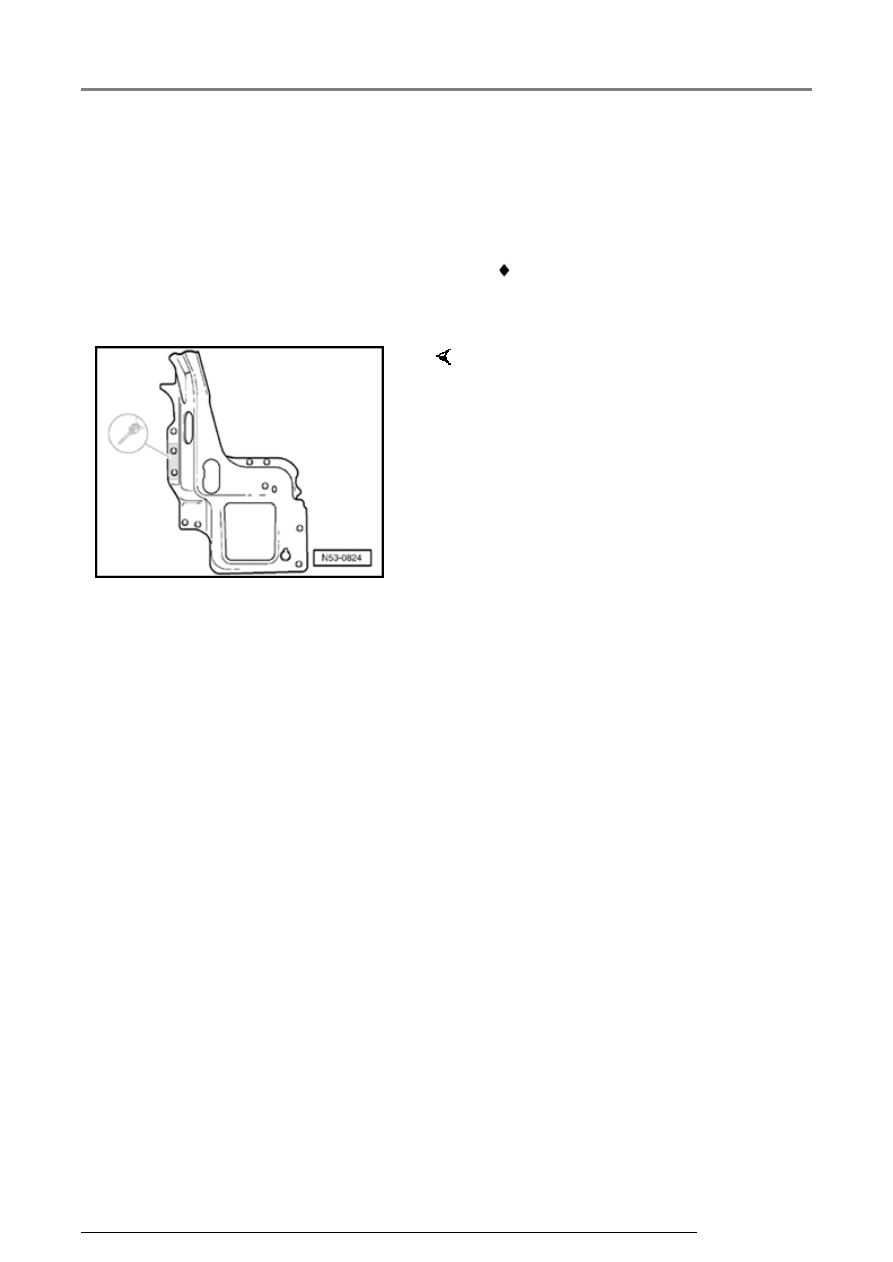

Preparing new part



-  Drill holes for SG plug weld seam.

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

53-15







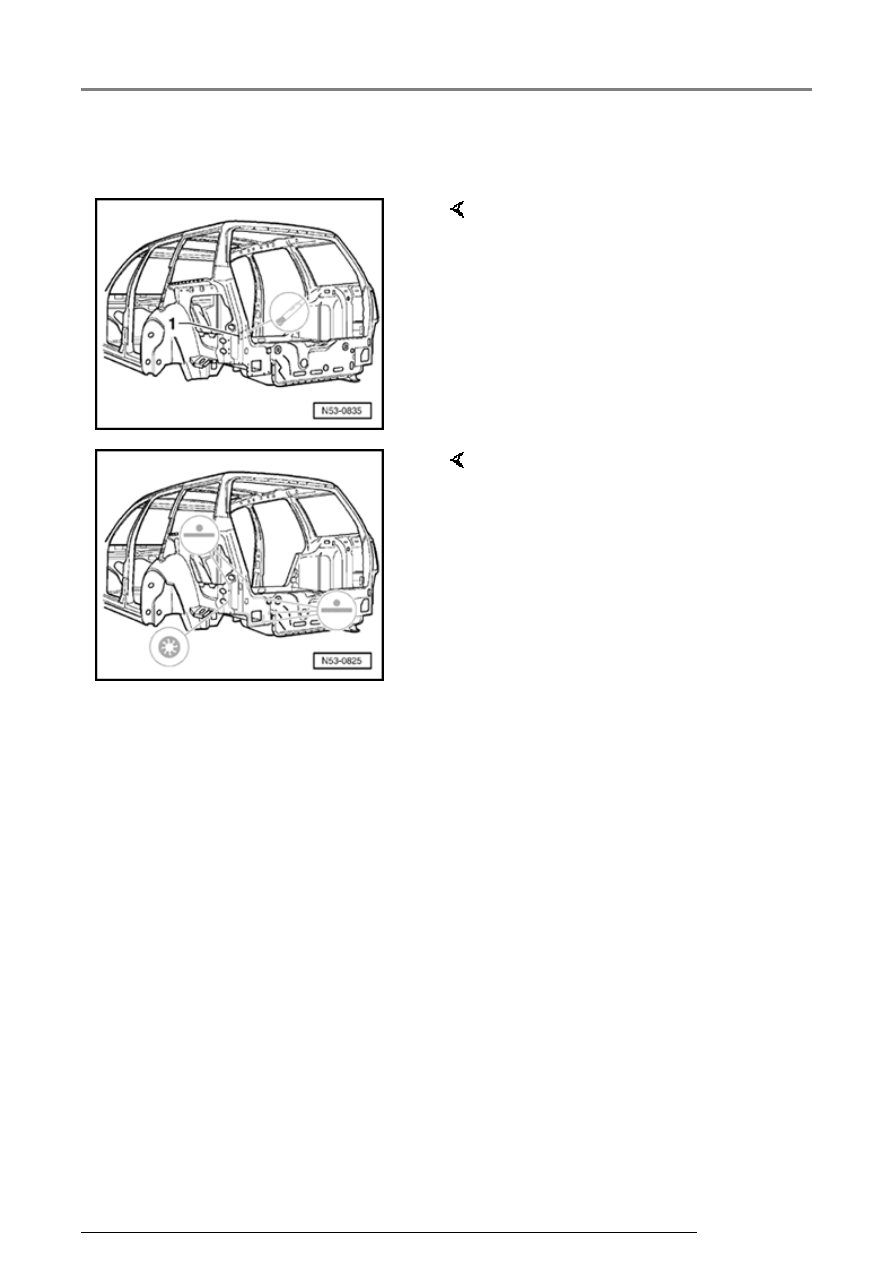

-  Align and secure new part.



-  Clean spot weld area through

oval hole -1- using wire brush.



-  Weld in reinforcement for lower

D-pillar, RP-spot weld seam, SG-
plug weld seam
