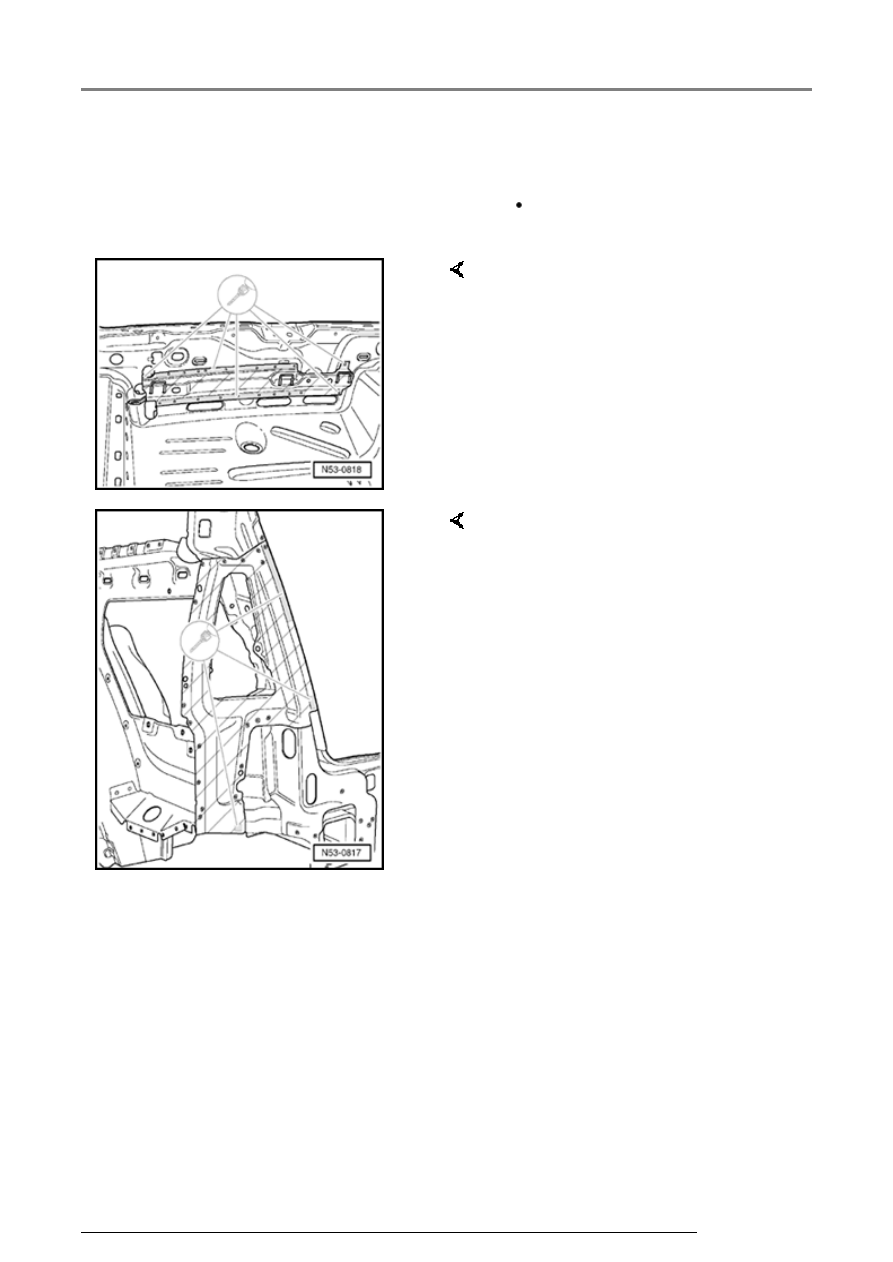

53-8







Separating locations





 Rear cross panel, exterior and

side panel already removed.



-  Drill out transverse beam at rear

cross panel from inside.



-  Drill out mount for SBBR-lamp.

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

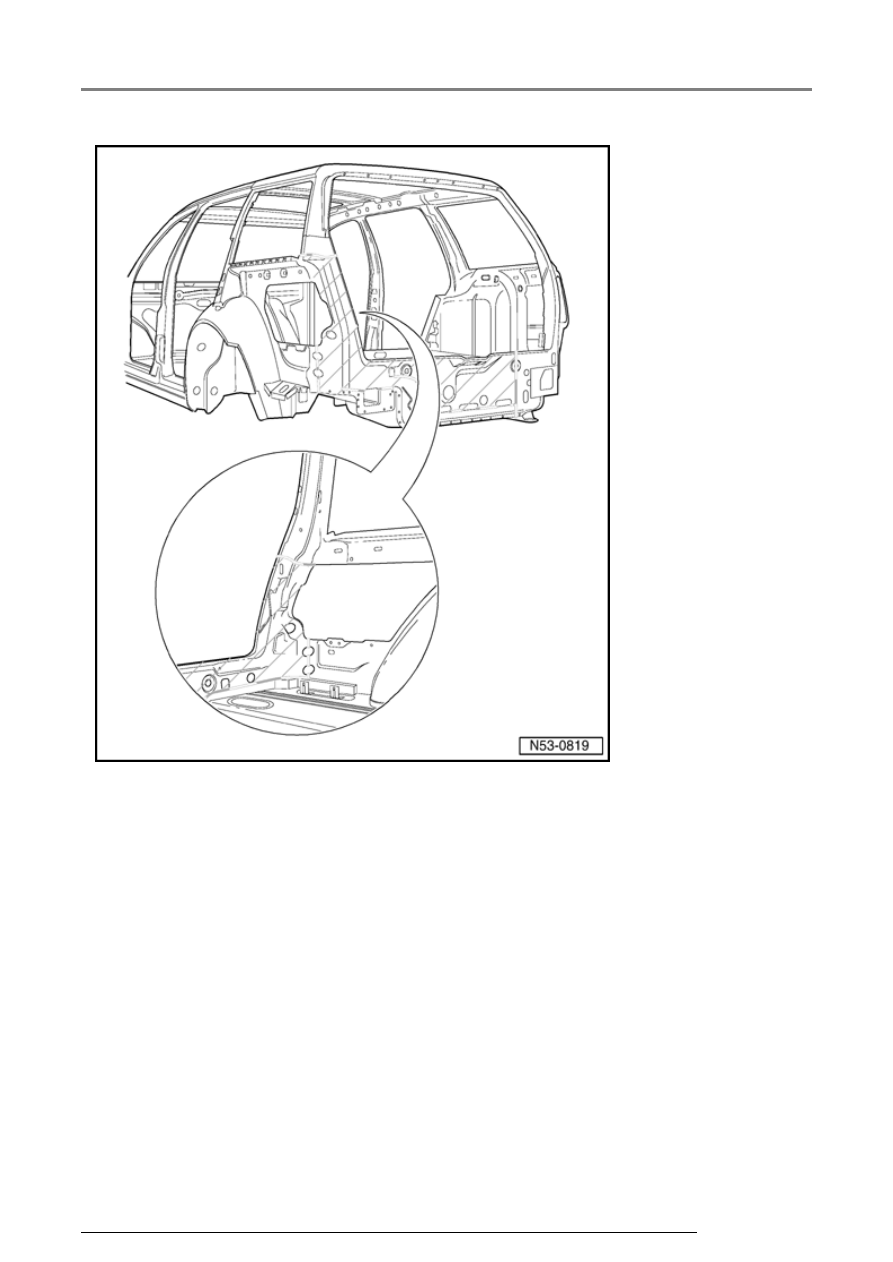

53-9



   Separating

locations

-  Separate

original
joint.

-  Separate

rear cross
panel and
parts of D-
pillar.

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

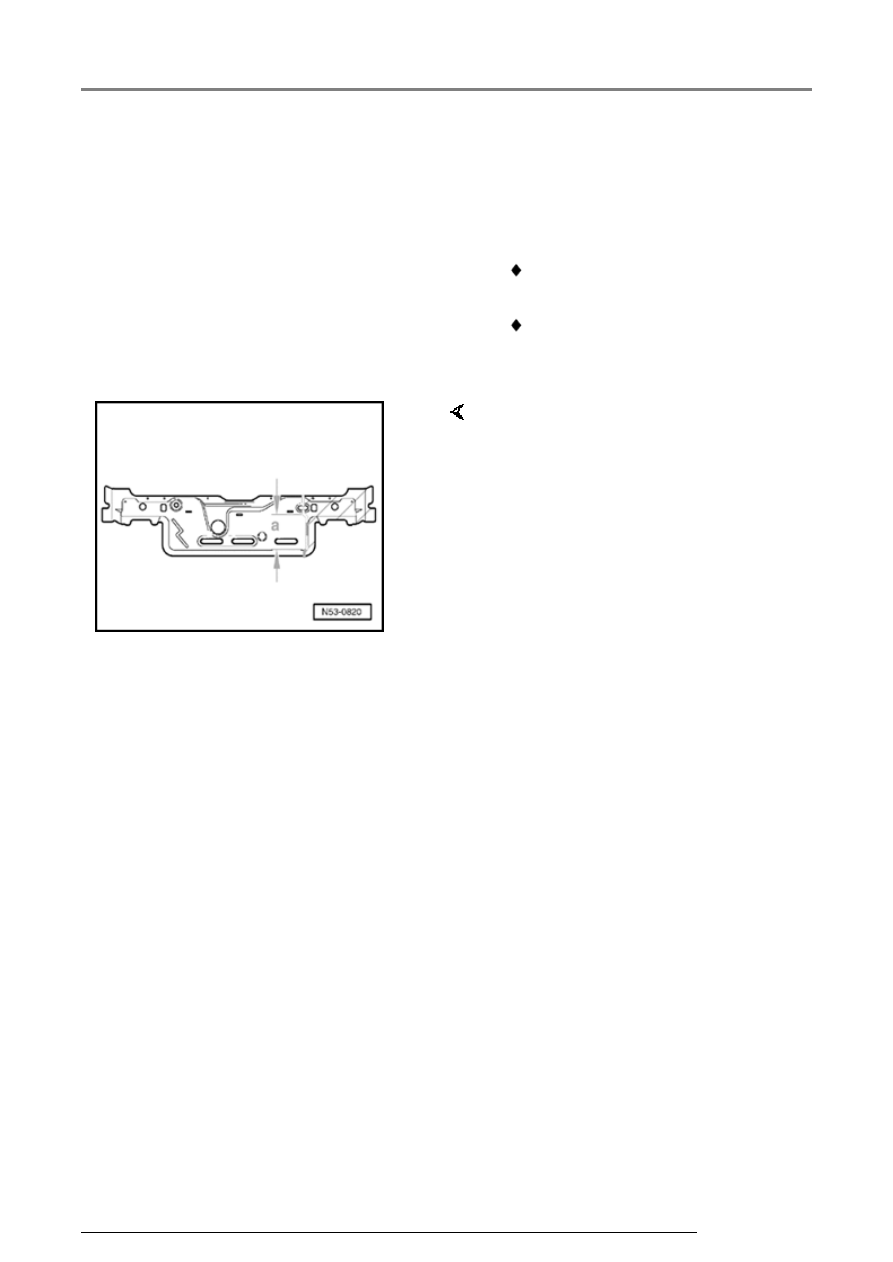

53-10







53 09 55 70 Lock carrier,
welding in







Replacement parts





 Lock carrier





 Adhesive: DA 001 730 A1





Preparing new part



-  Transfer separating cut plus 20

mm to new part for overlap in spot
weld area -a-, and separate
hatched area.

-  Step new part in spot weld area -

a-.

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005

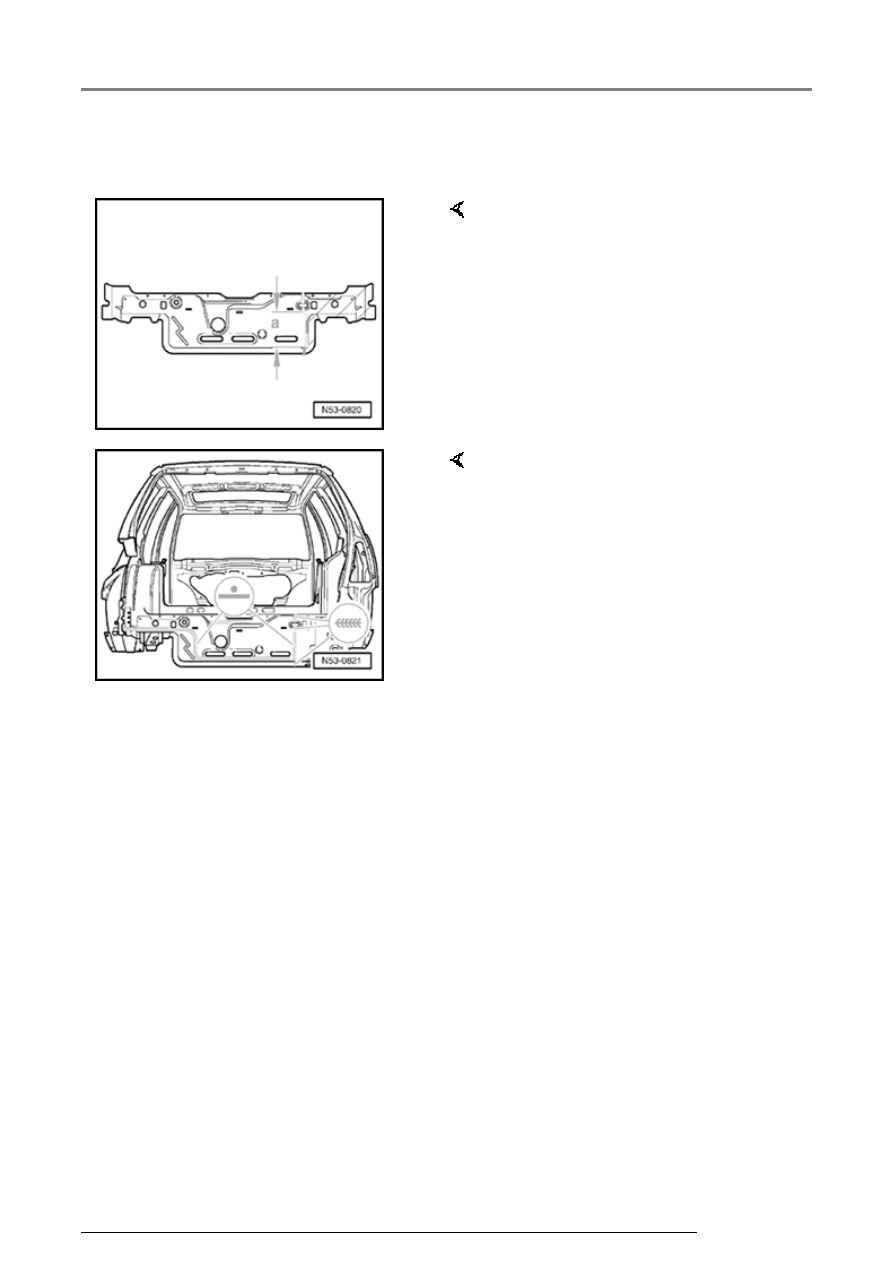

53-11







-  Align and secure new part.



WARNING!



New part must be installed within
30 minutes, otherwise bonding
properties of adhesive will be
impaired.



-  Apply adhesive in spot weld area

-a-.



-  Weld in new part, RP spot weld

seam, SG plug weld seam.

53 05 55 23 Rear cross panel, complete, replacing (Jetta wagon)

13/2/2005
