Volkswagen Golf / Golf GTI / Jetta. Manual - part 613

51-3







Replacement part





 Roof





 Butyl adhesive sealing cord AKL

450 005 05





 Adhesive: DA 001 730 A1





Preparing new part



Welding in place

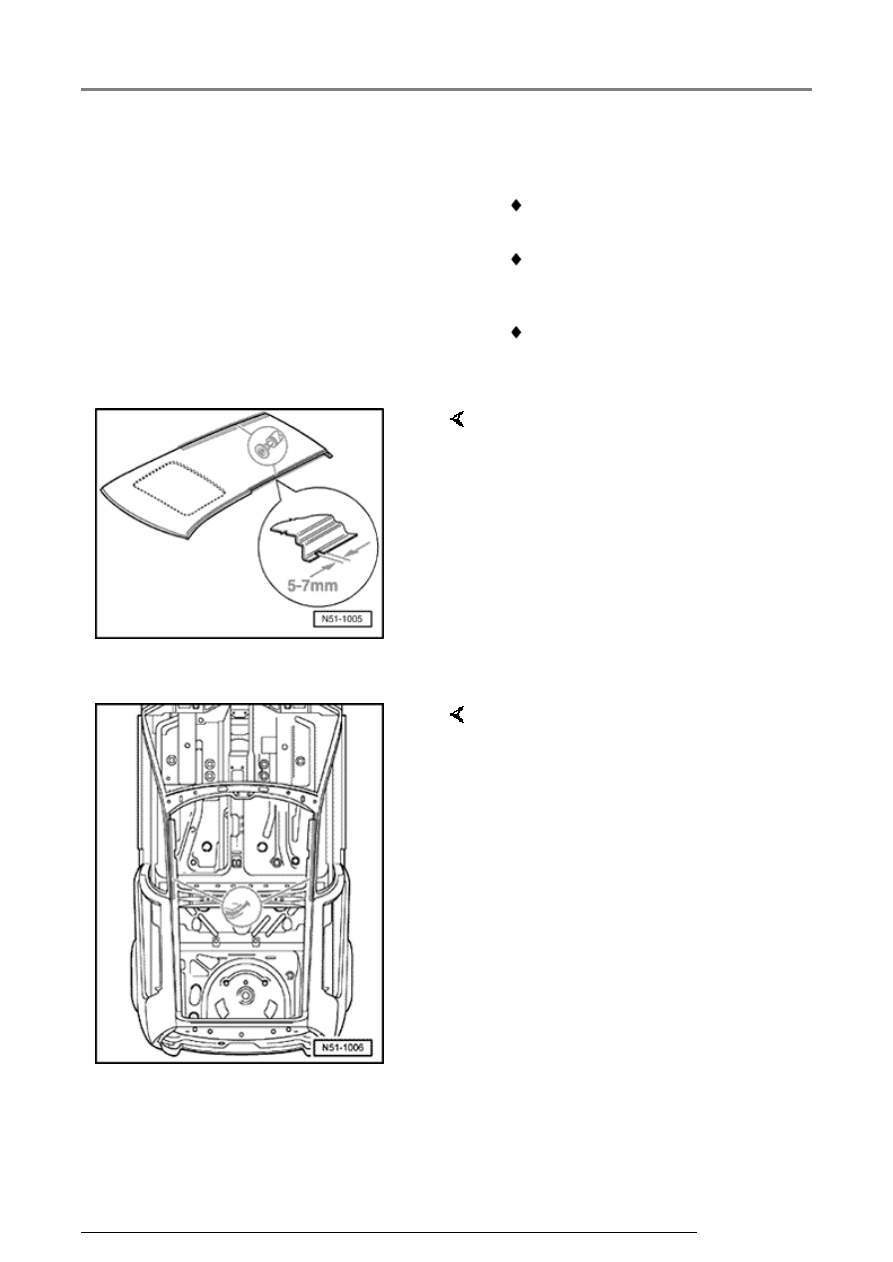

-  Slot enlargement must be cut in

horizontal roof flange with bench
grinder or angled grinder for later
SG-plug weld seam.

-  Spacing approx. 45 - 50 mm (1.77

- 1.97 in.).

-  Before welding in roof, apply Butyl

adhesive sealing cord to roof
reinforcement.



CAUTION!



New part must be installed within
30 minutes, otherwise adhesive
properties will be impaired.



-  Apply adhesive before welding in

place.

51 03 55 00 Roof, replacing (Golf)

13/2/2005

51-4







CAUTION!







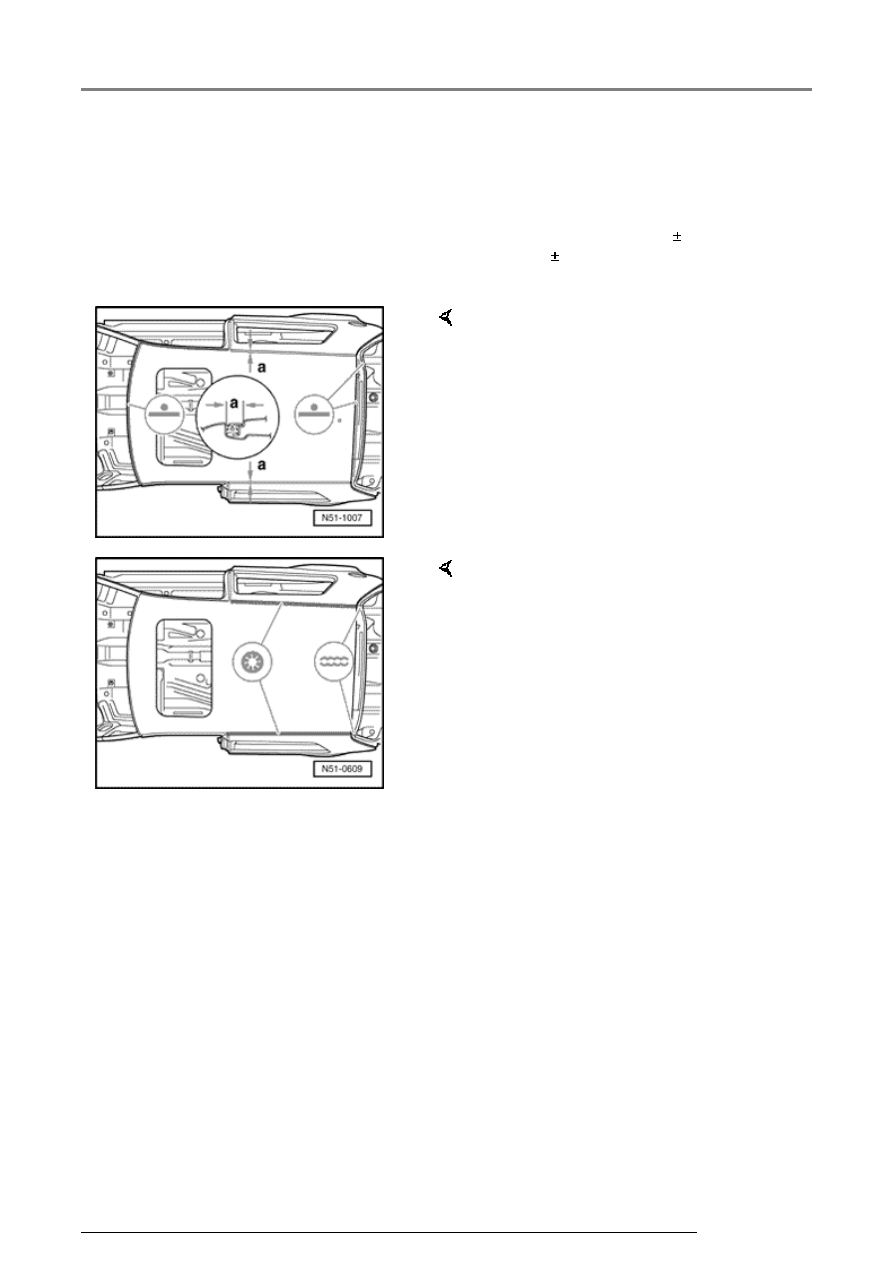

Check fit with windshield and rear
window. It is essential that
dimension -a- = 13.2   0.6 mm
(0.519   0.023 in.) for roof moulding
to be maintained.





-  Weld in roof, RP-spot weld seam.



-  Weld roof, SG-plug weld seam.

-  Braze remaining joint.

51 03 55 00 Roof, replacing (Golf)

13/2/2005

51-5







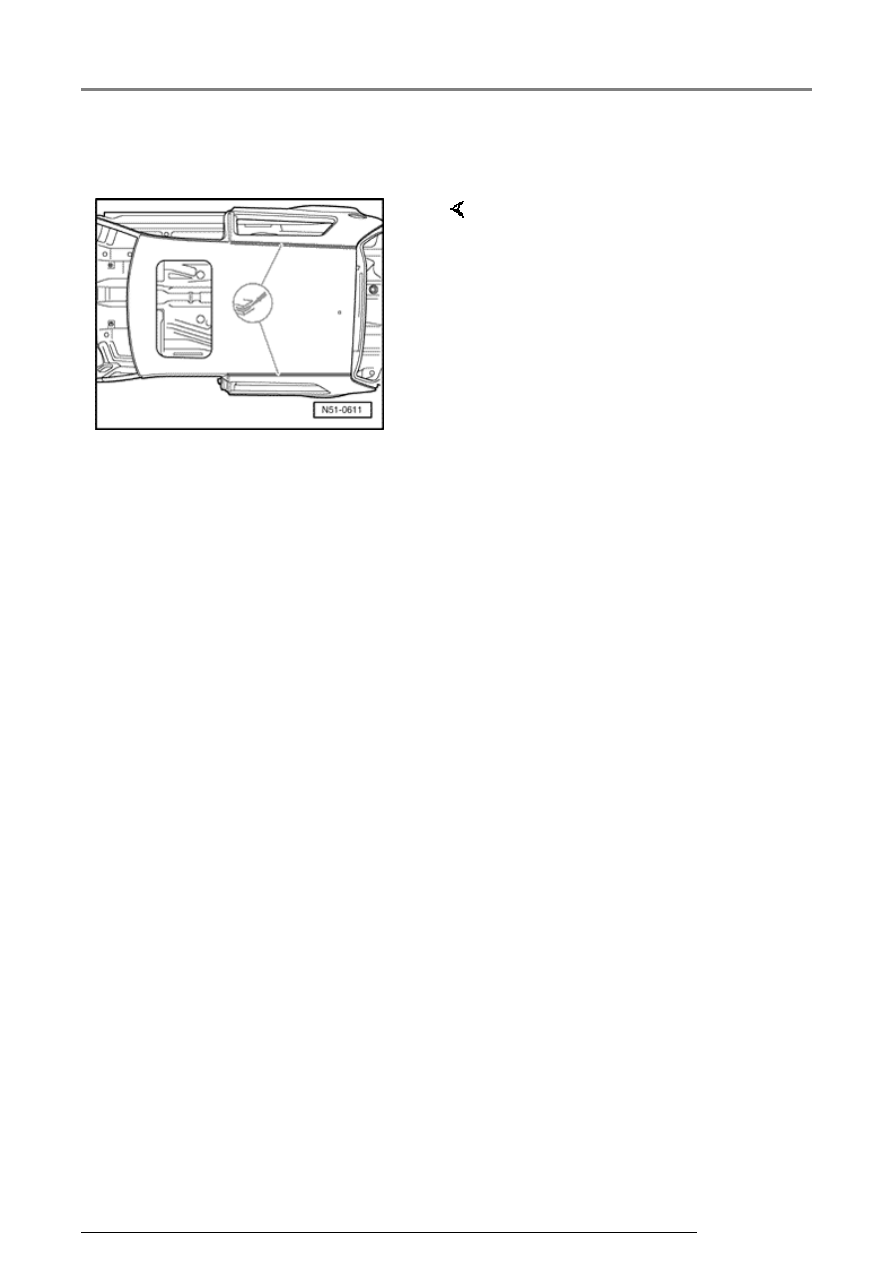

-  Grind SG-weld points down flush.



Note:

Seal must be even and thin.
Irregularities will be visible on roof
trim strip (wavy).

-  Seal roof channel (thin layer).

51 03 55 00 Roof, replacing (Golf)

13/2/2005

51-6





51 03 55
00 Roof,
replacing
(Jetta)

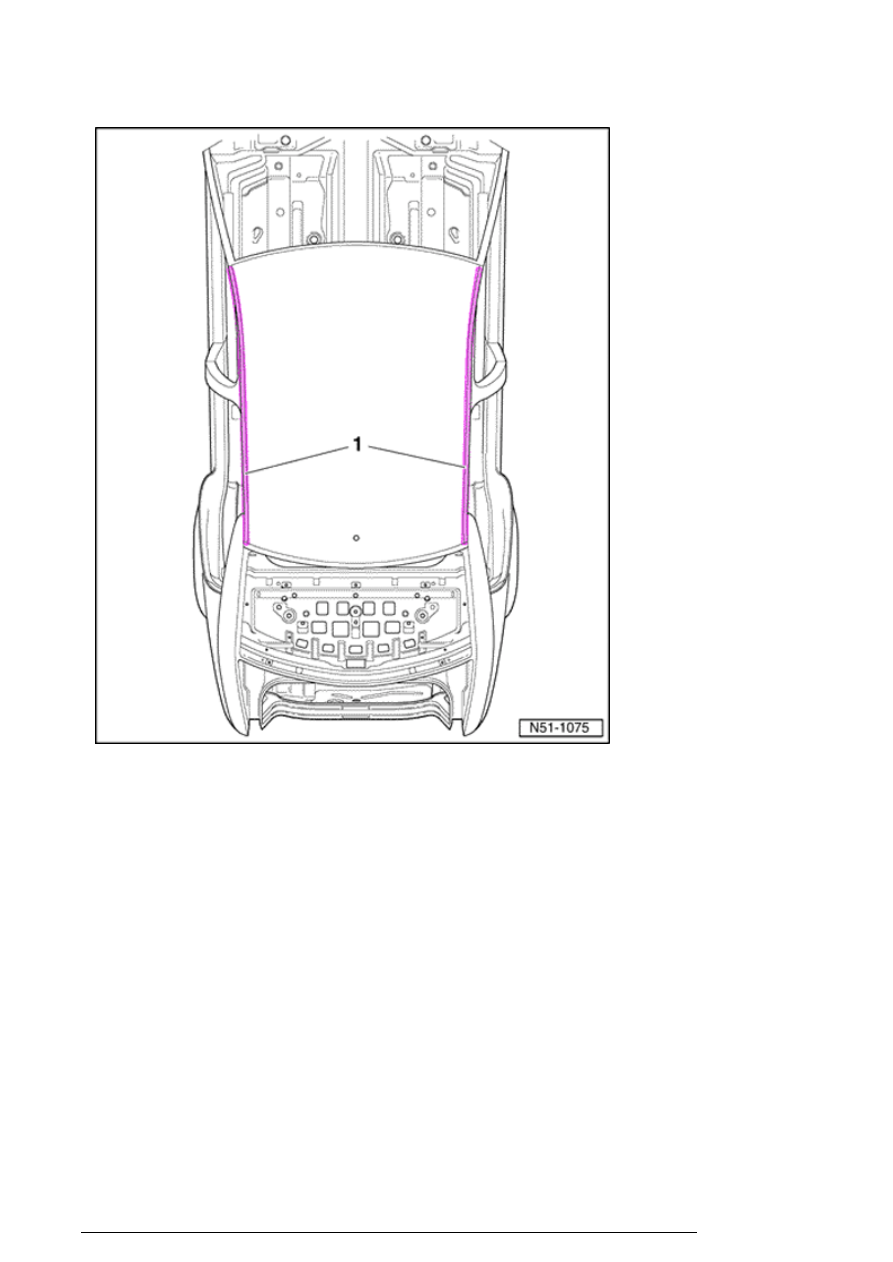

1 - Bonded

area.

51 03 55 00 Roof, replacing (Jetta)

13/2/2005
