Volkswagen Golf / Golf GTI / Jetta. Manual - part 422

Repair Group
40; Servicing
front wheel
suspension; II
- Servicing
wheel bearing



10 - Circlip

ABS system components for front and rear axles, removing and installing

45-71







Removing and installing speed
sensor on front axle





Removing





-  Raise vehicle.



Installing

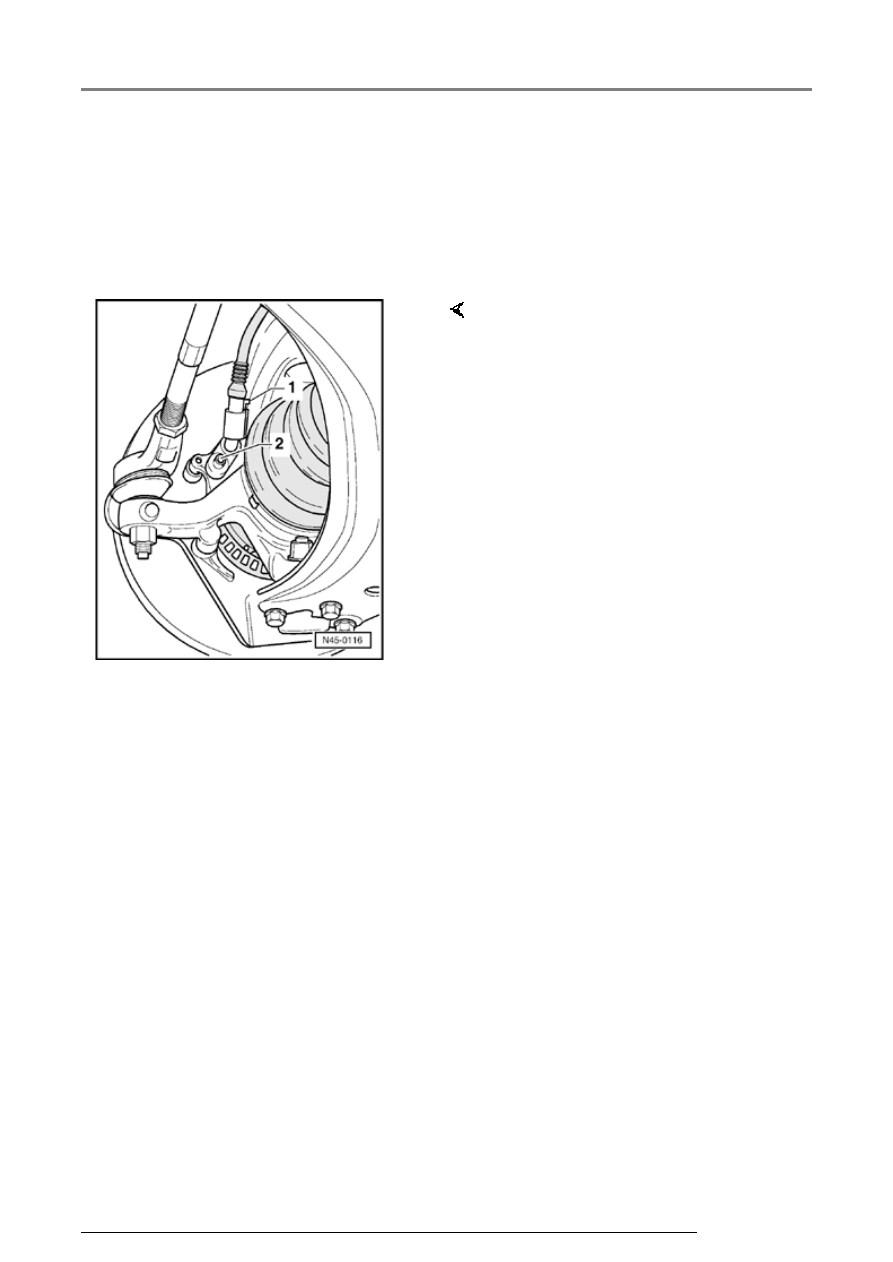

-  Disconnect speed sensor and

speed sensor wiring connector -1-
.

-  Remove bolt -2- from wheel

bearing housing.

-  Pull ABS speed sensor from

wheel bearing housing.

-  Before inserting speed sensor,

clean mounting hole inner surface
and coat speed sensor with solid
lubricant paste G 000 650.

-  Insert speed sensor into mounting

hole in wheel bearing housing
and tighten bolt to 8 Nm (71 in.
lb).

-  Connect speed sensor to speed

sensor wiring connector.

-  Turn wheels fully left and right

lock and check clearance to
speed sensor wiring.

ABS system components for front and rear axles, removing and installing

45-72







Checking or removing and installing rotor on
front axle





-  Raise vehicle.





-  Remove wheel.





-  Rotate brake disc and check rotor is damaged or

dirty.





-  If rotor is damaged, remove wheel hub with rotor

and replace.







Repair Manual, Suspension, Wheels,

Steering, Repair Group 40; Servicing front wheel
suspension; II - Servicing wheel bearing







Checking rotor lateral run-out





-  Raise vehicle.





-  Remove wheel.





Repair Manual, Suspension, Wheels, Steering,

Repair Group 40; Servicing front wheel suspension;
II - Servicing wheel bearing

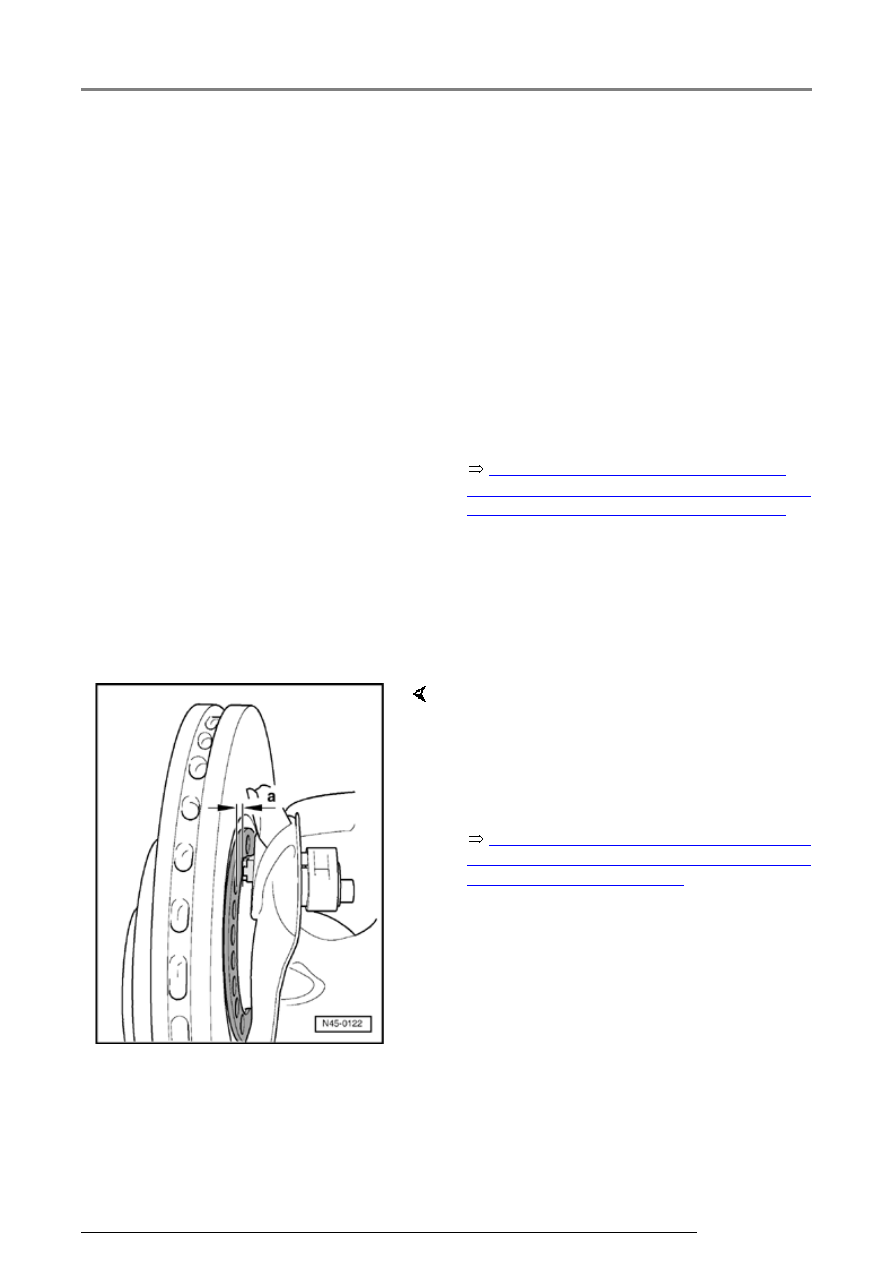

-  Turn wheel hub and check gap -dimension a

between rotor and speed sensor is even.

Dimension a = 0.3 mm (0.0118 in.)

-  If rotor is damaged, remove wheel hub with rotor

and replace.

ABS system components for front and rear axles, removing and installing

45-73







Front speed sensor wiring,
removing and installing

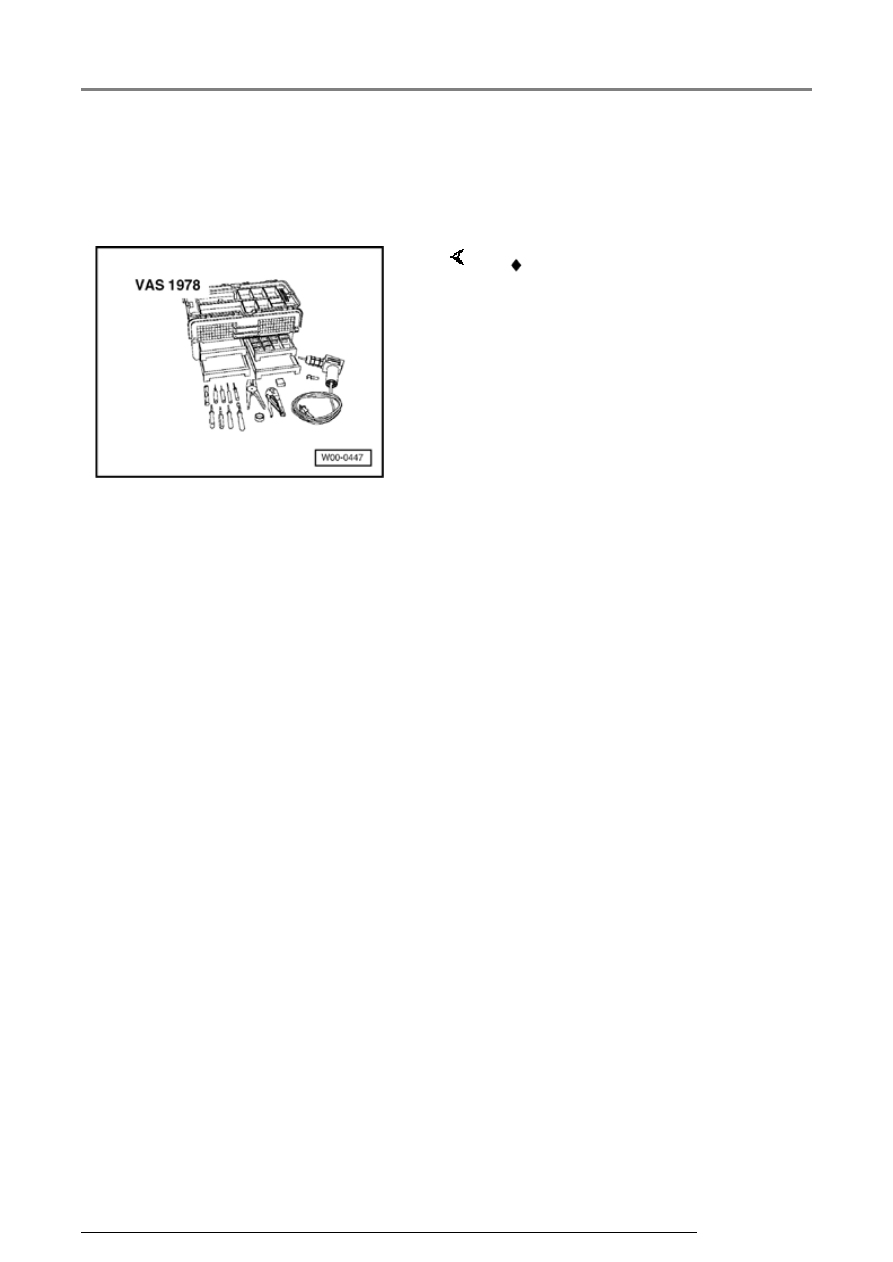

Special tools and equipment



Removing:

 VAS 1978 Wiring harness repair

set

-  Obtain radio code on vehicles

with coded radio.

-  Disconnect battery.
