Volkswagen Golf / Golf GTI / Jetta. Manual - part 420

45-64







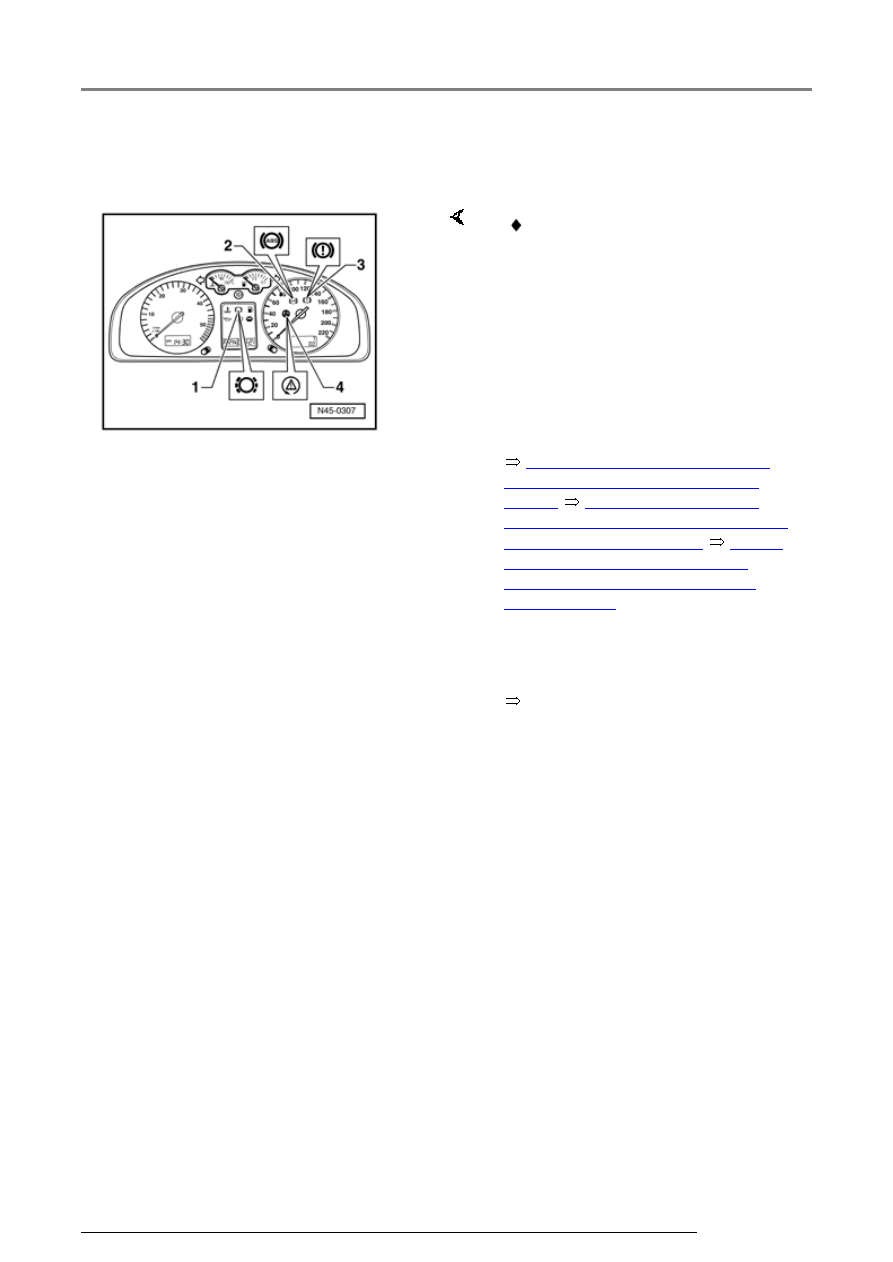

Brake pad wear indicator light -
K32-





Repair Manual, Brake System,

Repair Group 46; repairing front
brakes





Repair Manual, Brake

System, Repair Group 46; repairing
rear brakes (disc brakes)





Repair

Manual, Brake System, Repair
Group 46; repairing rear brakes
(drum brakes)



 Electrical Wiring Diagrams,

Troubleshooting & Component
Locations

 If the Brake pad wear indicator

light -K32- -1- does not go out
after ignition is switched on and
test sequence is completed, or it
lights up while driving, then the
malfunction may be:

   -a- The brake pads may be worn

out

   Check the front and rear brake

pads.

   -b- There is a malfunction in the

activation of the brake pad wear
indicator light -K32-.

   For vehicles with display in

instrument panel, it is indicated on
display: "CHECK BRAKE PADS"

DTCs displayed by (ABS) Mark 60 warning lights -K32-, -K47-, -K118-, and -K155-

45-65







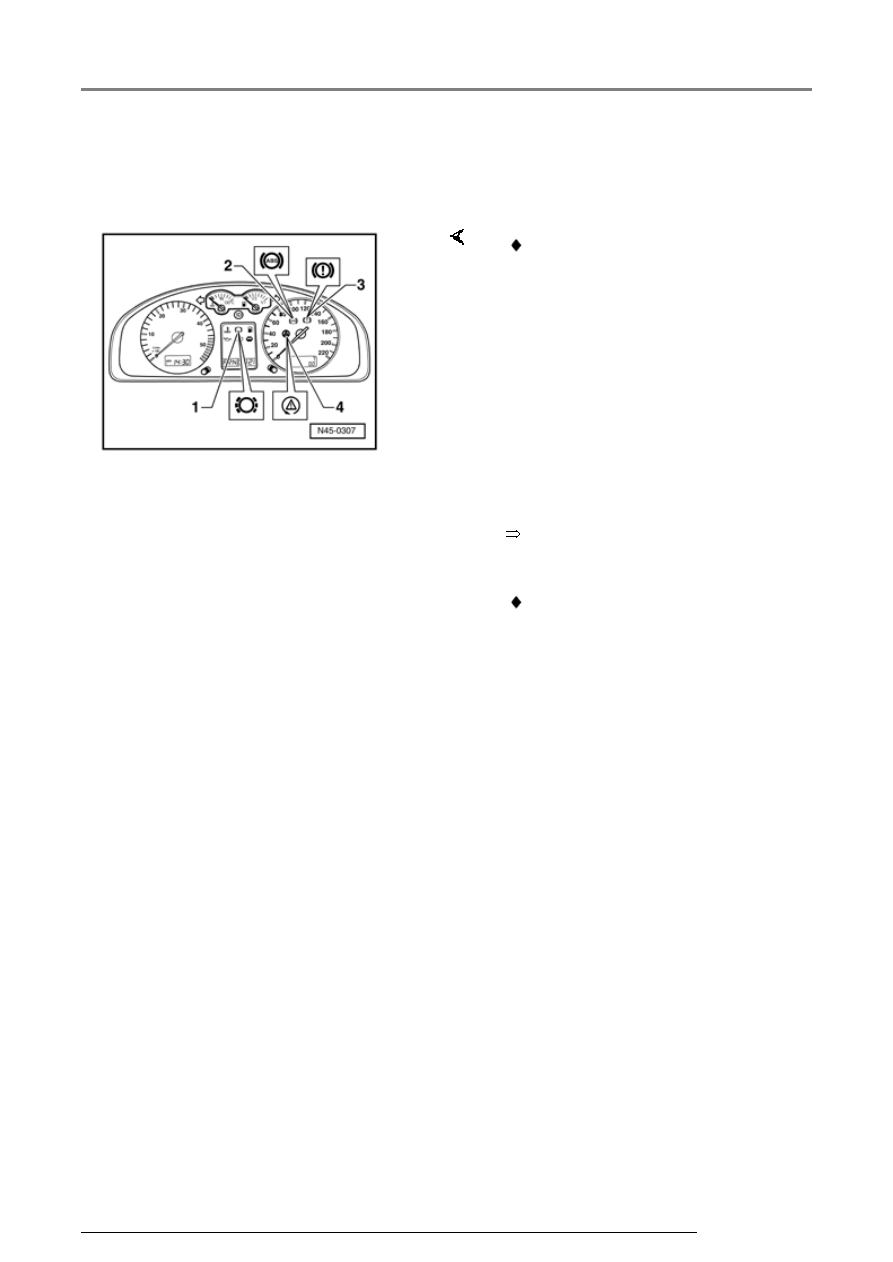

ABS warning light -K47-



 Electrical Wiring Diagrams,

Troubleshooting & Component
Locations binder

 If the ABS warning light -K47- -2-

does not go out after ignition is
switched off and test sequence is
completed, then the malfunction
may be:

   -a- Voltage supply is below 10

Volt.

   -b- There is a malfunction in the

ABS.

   The anti-locking brake system

remains switched off with an ABS
malfunction -b-, but the brake
system remains fully operational.

   -c- Since the last time the vehicle

was started there was a
temporary speed sensor
malfunction.

   In the case of a sensor

malfunction -c-, the ABS warning
light -K47- will extinguish after
restarting the engine and attaining
a speed of above 20 km/h
(approx. 13 mph).

   -d- The connection of instrument

cluster to ABS control module
(w/EDL) -J104- is interrupted.

   -e- Instrument cluster is faulty.

DTCs displayed by (ABS) Mark 60 warning lights -K32-, -K47-, -K118-, and -K155-

45-66







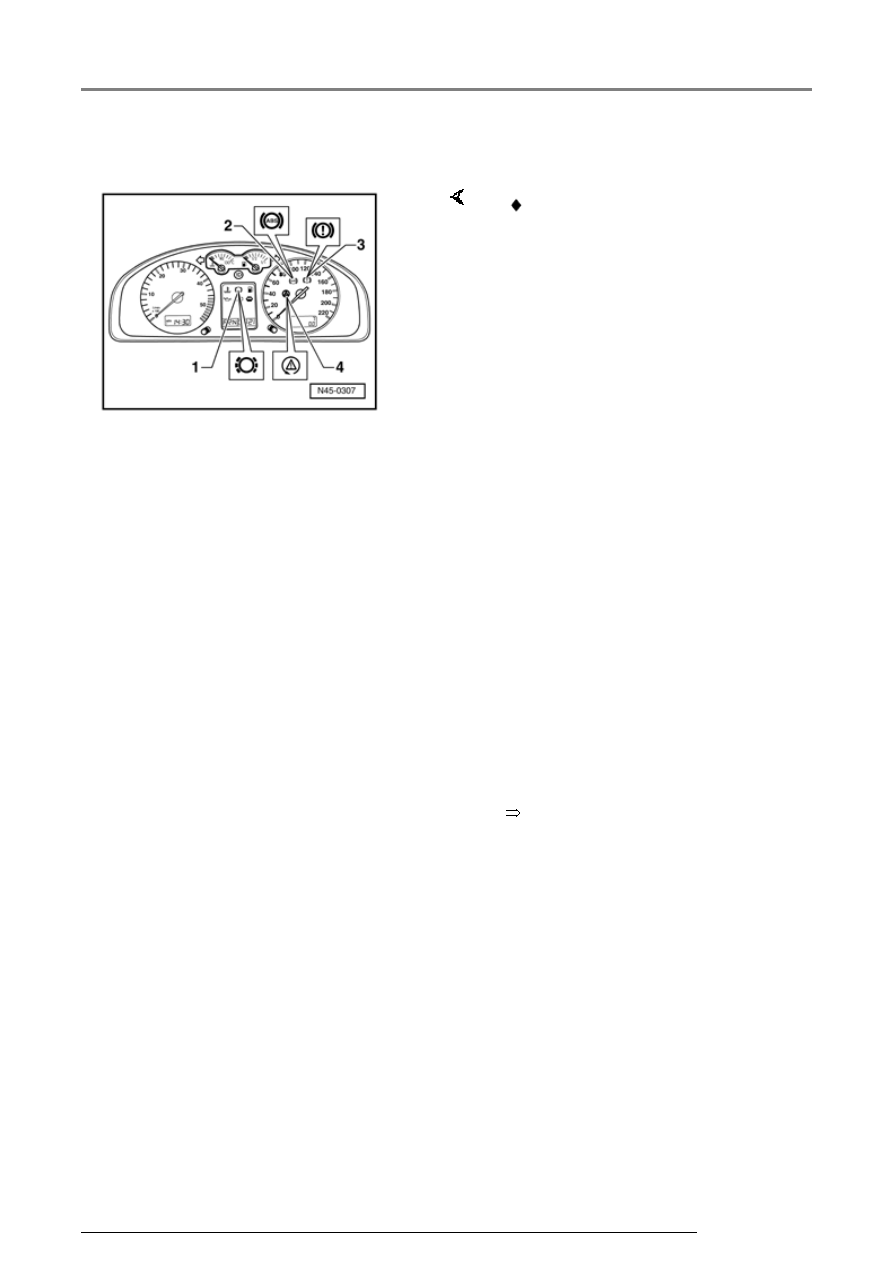

ABS warning light -K47- and
Warning light for brake system -
K118-



 Electrical Wiring Diagrams,

Troubleshooting & Component
Locations binder

WARNING!



After the ABS warning light -K47-
and warning light for brake
system -K118- have lighted up, it
is possible that the rear wheels
can lock up earlier during braking.



 If the ABS warning light -K47-, -

2-, goes out, but the brake
system Warning light for brake
system -K118-, -3-, remains on,
then the malfunction may be:

   -a- The parking brake is applied.

   -b- The brake fluid level is too

low.

   -c- There is a malfunction in the

activation of the brake system
warning light for brake system -
K118-.

 If the ABS warning light -K47- -2-

and the brake system warning
light for brake system -K118- -3-
light up, the ABS system is faulty
and the EBD (Electronic brake
pressure distribution) is not
functioning.

DTCs displayed by (ABS) Mark 60 warning lights -K32-, -K47-, -K118-, and -K155-

45-67







   For vehicles with display in instrument panel, it

is indicated on display with the parking brake
lifted:





   "PARKING BRAKE LIFTED"





   or





   with too low brake fluid level





   "STOP! BRAKE FLUID INSTRUCTIONS

MANUAL"





   or





   with brake system faulty





   "STOP! BRAKES FAULTY INSTRUCTIONS

MANUAL"
