Volkswagen Golf / Golf GTI / Jetta. Manual - part 289

34-67





Assembly
sequence



Disassembling
and assembling
transmission
housing,
selector
mechanism,
input shaft,
output shafts,
differential and
selector rods

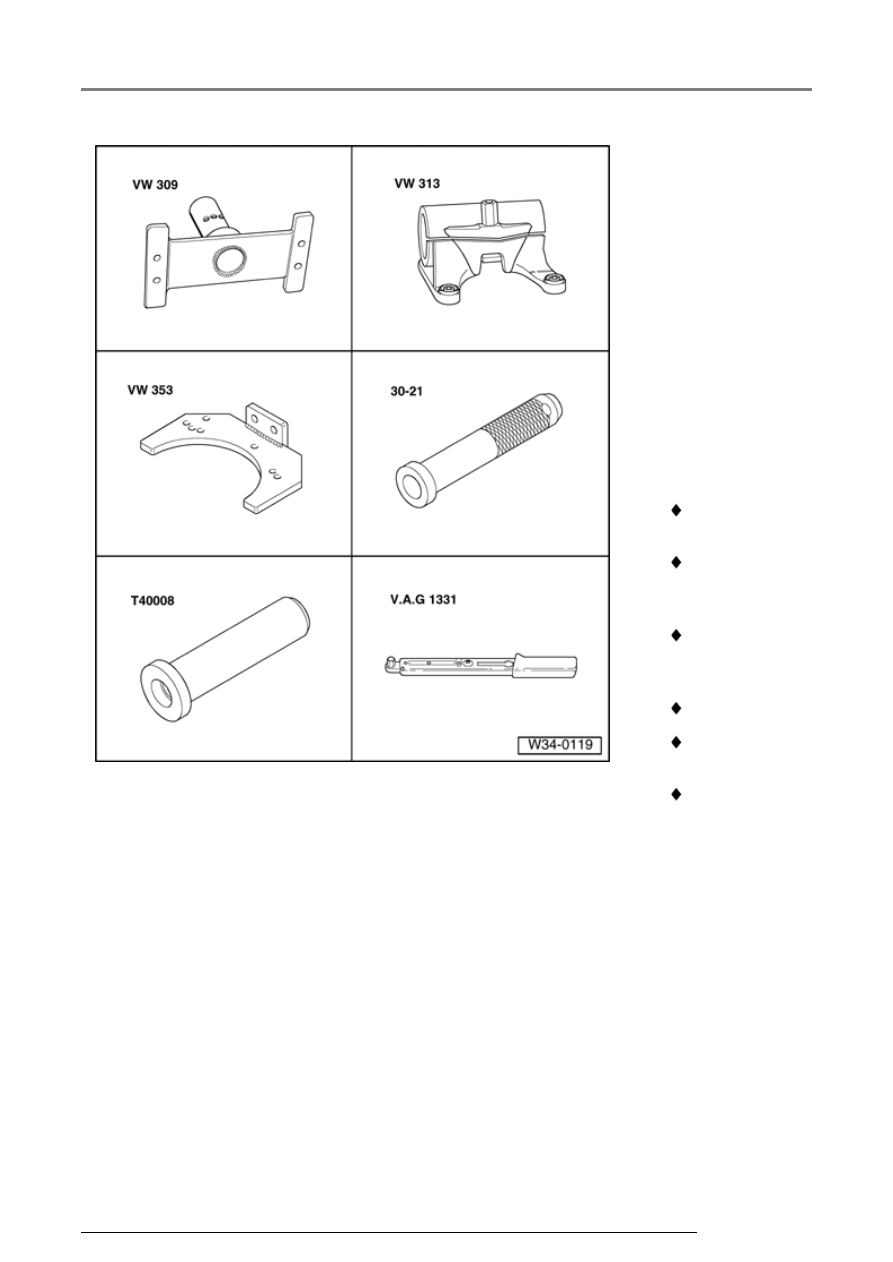

Special tools
and equipment

 VW 309

Holding plate

 VW 313

Support
clamp

 VW 353

Transmission
support

 30-21 Sleeve

 T40008

Press piece

 V.A.G 1331

Torque
wrench

Transmission, disassembling and assembling

34-68







Disassembling





Vehicles with 6-Cyl. engines



Vehicles with 4-Cyl. engines

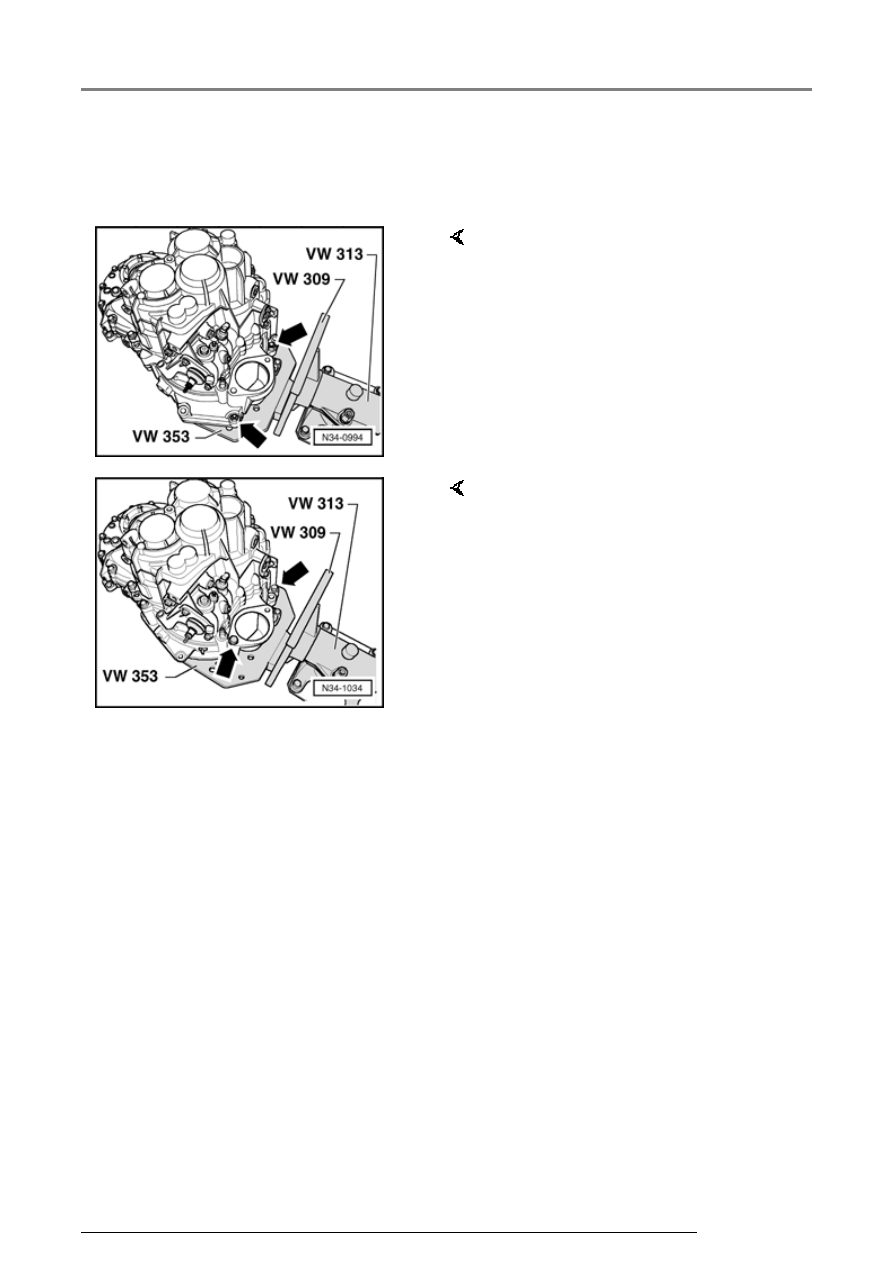

-  Secure transmission to assembly

support with bolts (arrows).

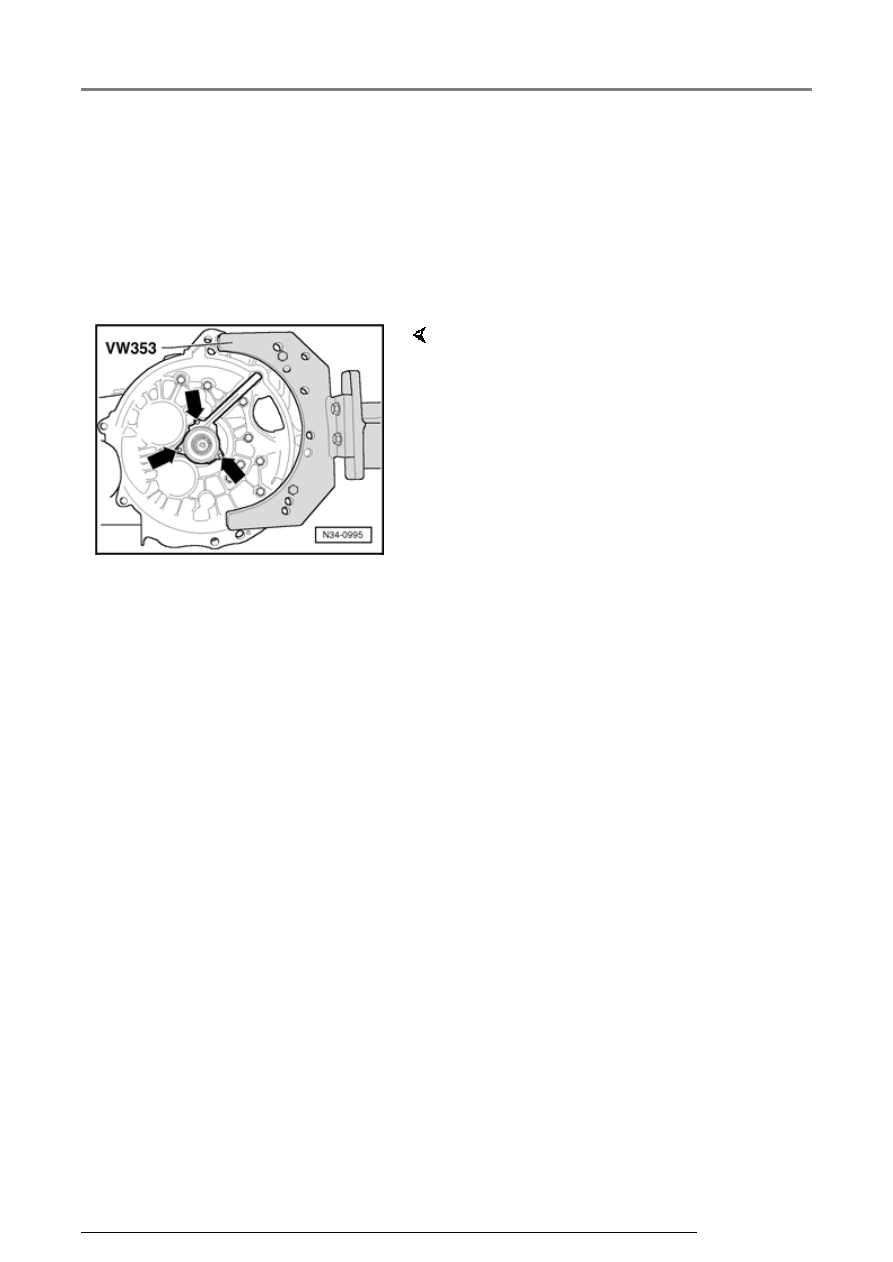

-  Secure transmission to assembly

support with bolts (arrows).

Transmission, disassembling and assembling

34-69







-  Turn transmission on assembly support with oil

drain plug downward.





-  Place drip tray underneath.





-  Drain transmission oil.



-  Remove slave cylinder with release bearing

(arrows).

-  Place selector shaft in neutral position.

Transmission, disassembling and assembling

34-70

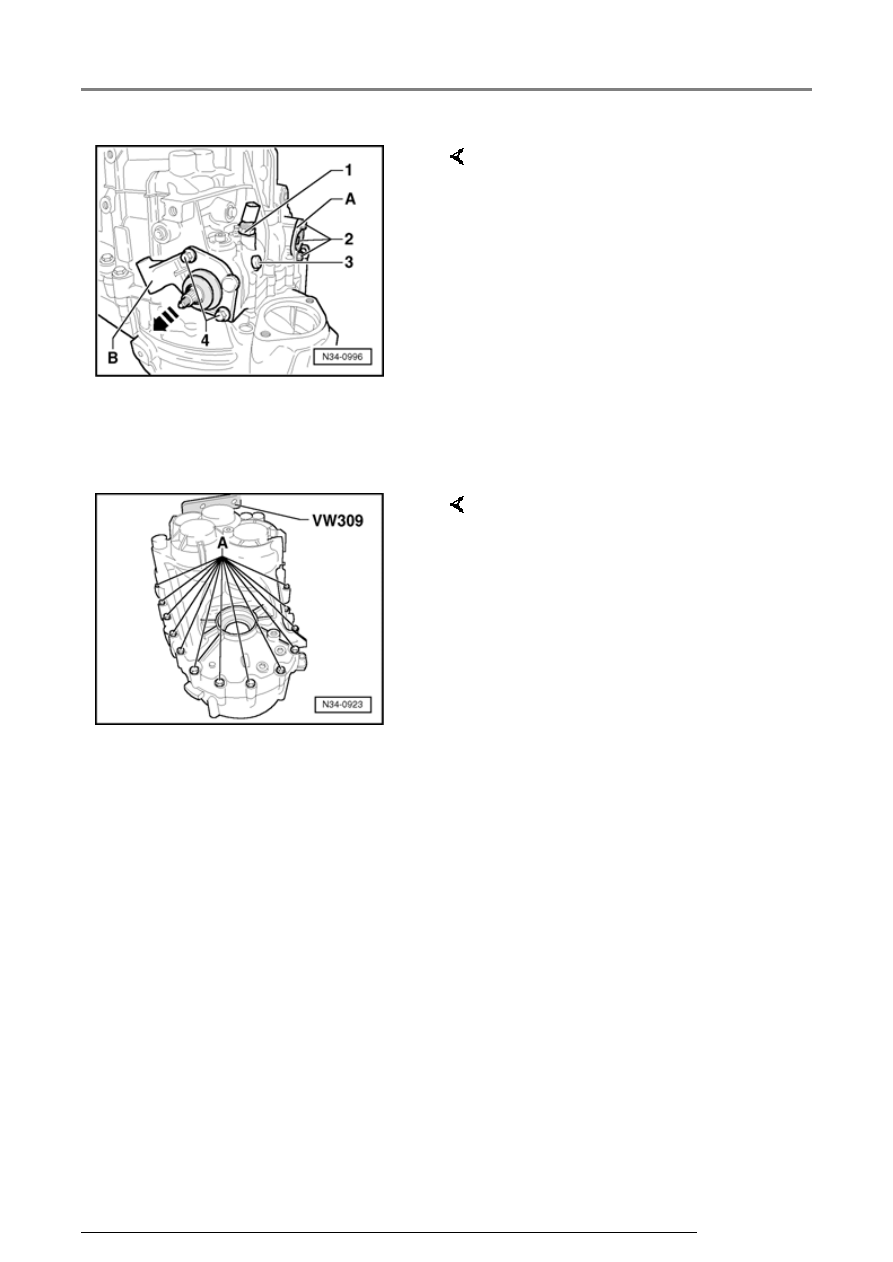

-  Remove back-up light switch -1-.

-  Remove hex bolts -2- for selector

shaft cover plate -A-.

-  Carefully pull out cover plate.

-  Remove locking bolt -3- for

selector shaft gate.

-  Remove bolts -4- and press

selector shaft cover -B- out of
transmission housing.

-  Pull selector shaft out of

transmission housing.

-  Remove both flanged shafts.



-  Remove bolts securing

transmission housing to clutch
housing -A- in area of differential.
