Volkswagen Golf / Golf GTI / Jetta. Manual - part 285

34-54







Transmission gear oil,
checking





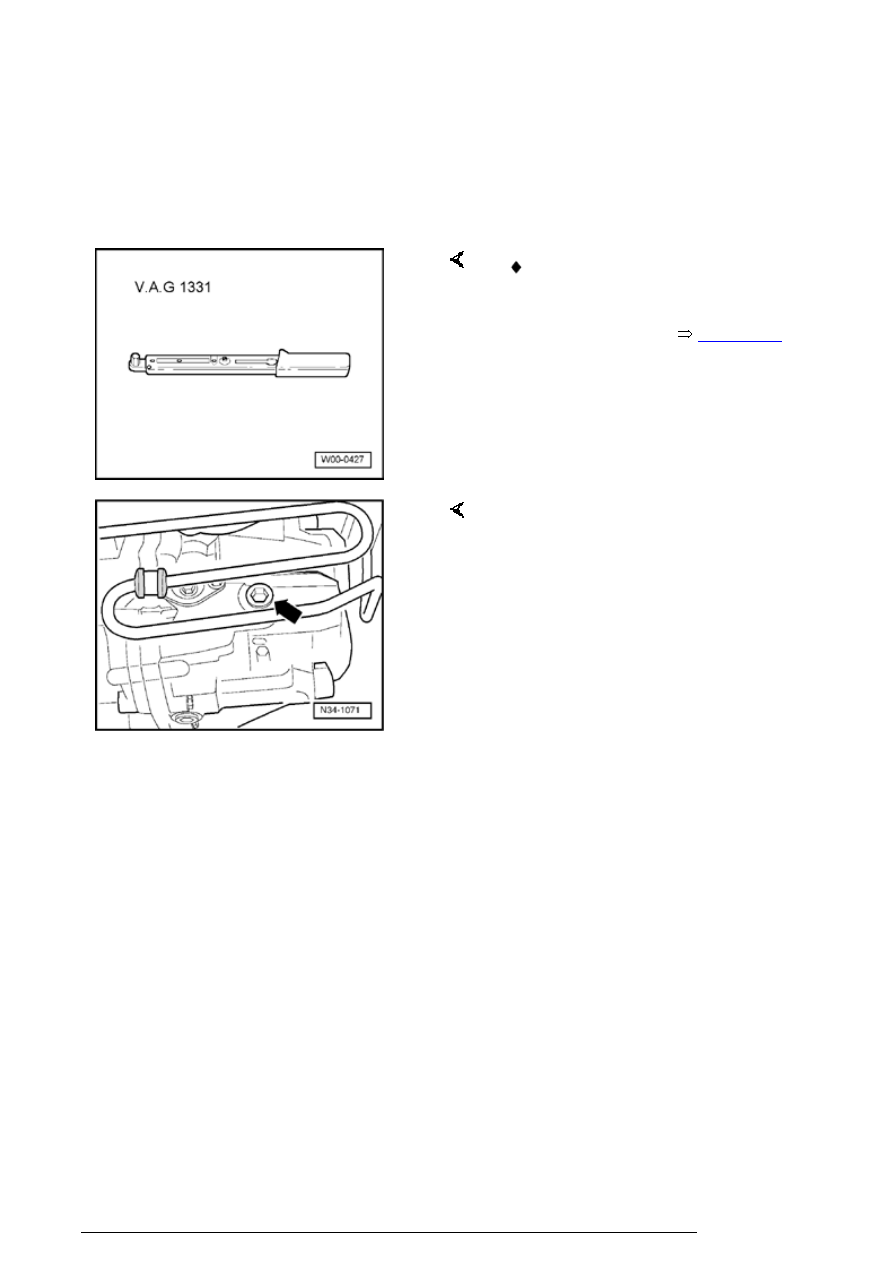

Special tools and equipment



Gear oil specification



Page 00-2



 VAG 1331 Torque wrench or

equivalent



-  Remove plug (arrow) to check oil

   Oil level is correct when

transmission is full to lower edge
of filler hole.

-  Install new plug (arrow).

-  Tighten plug to 30 Nm.

Transmission gear oil, checking

34-55







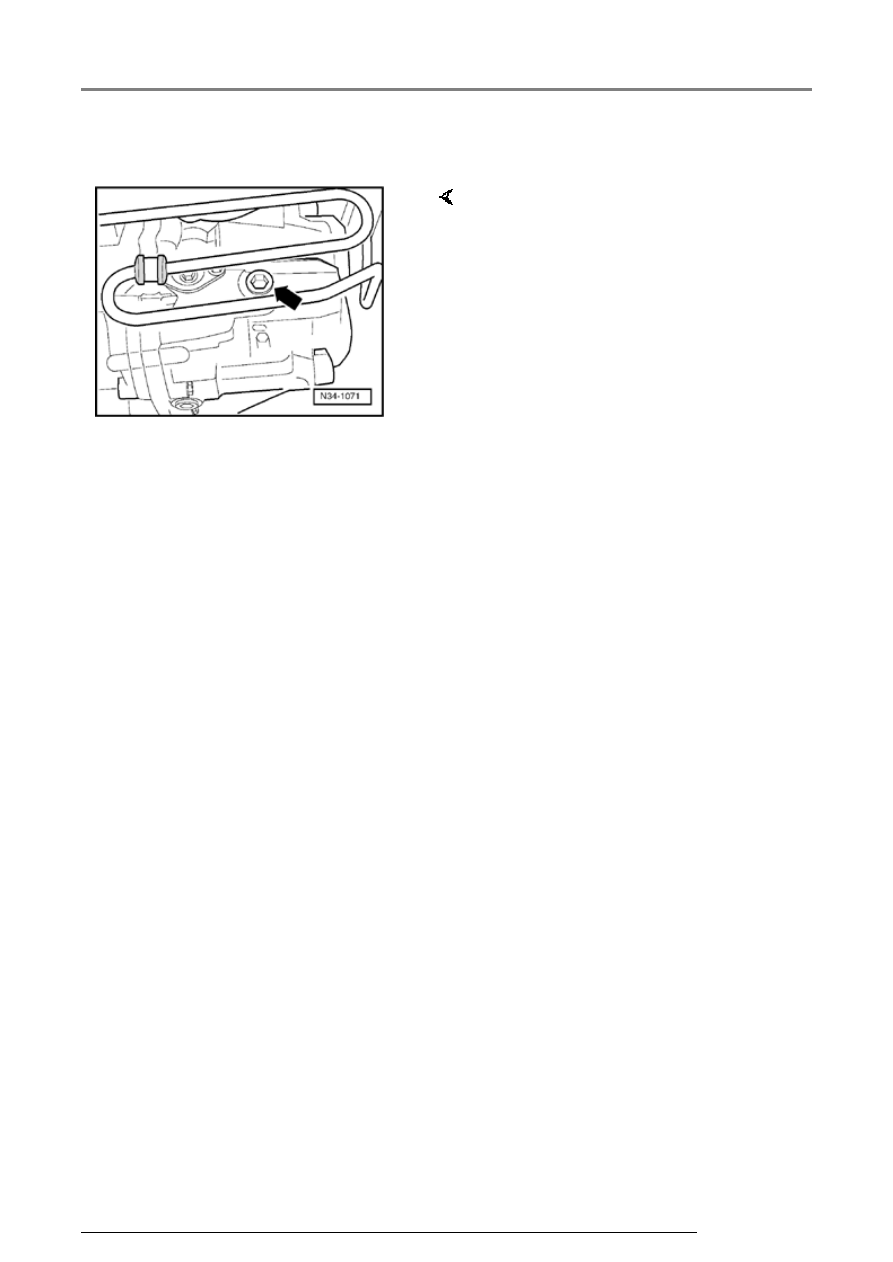

Filling with new oil:



-  Remove plug (arrow).

-  Top up with oil to lower edge of

filler hole.

-  Install new plug (arrow).

-  Tighten plug to 30 Nm.

Transmission gear oil, checking

34-56





Transmission,
disassembling
and
assembling

Sequence for
disassembling and
assembling



Page

34-67



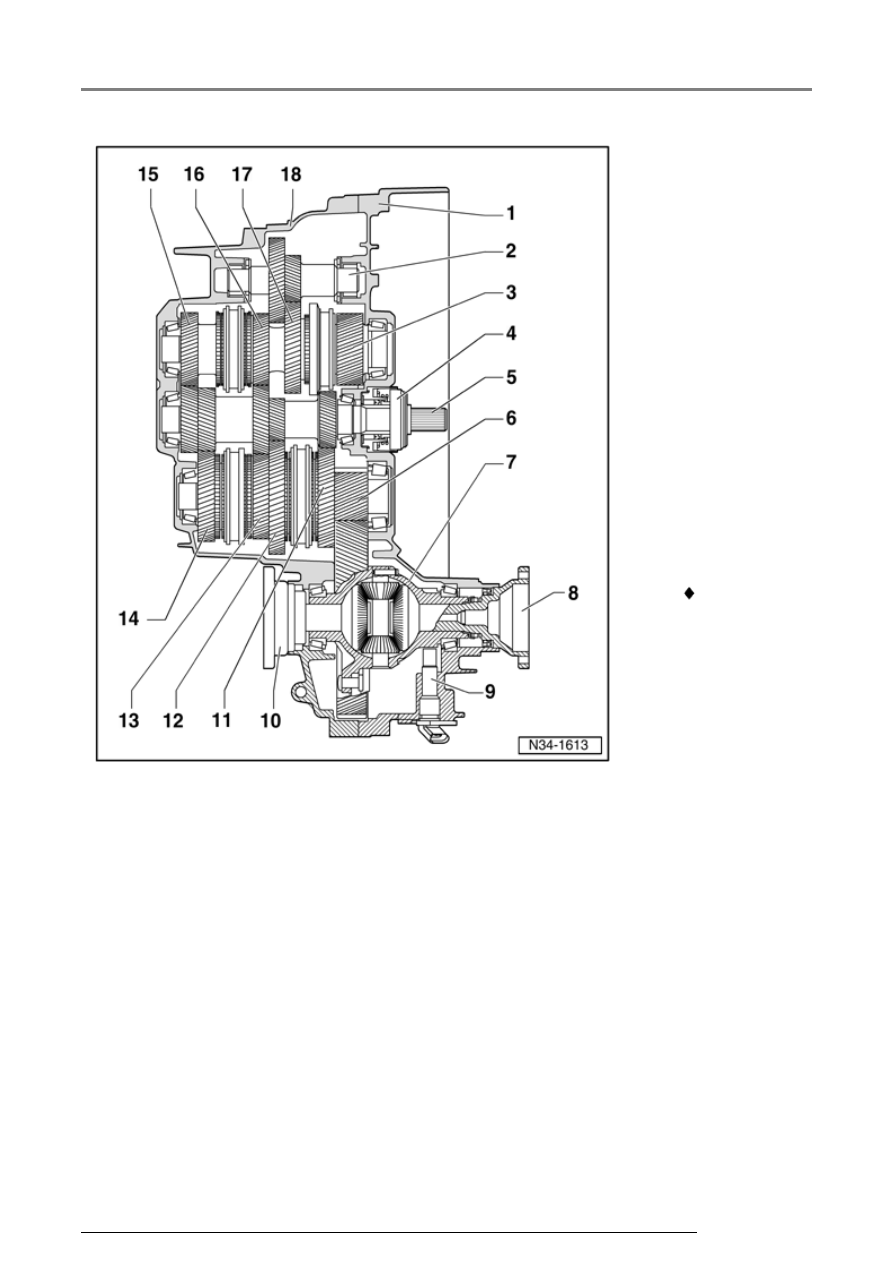

Component
overview



1 - Clutch housing

2 - Reverse shaft

3 - Output shaft for

5th, 6th and
reverse gear

4 - Slave cylinder

with release
bearing

5 - Input shaft

6 - Output shaft for

1st-4th gear

7 - Differential

8 - Flanged shaft,

right

9 - Speedometer

sender

Transmission, disassembling and assembling

34-57





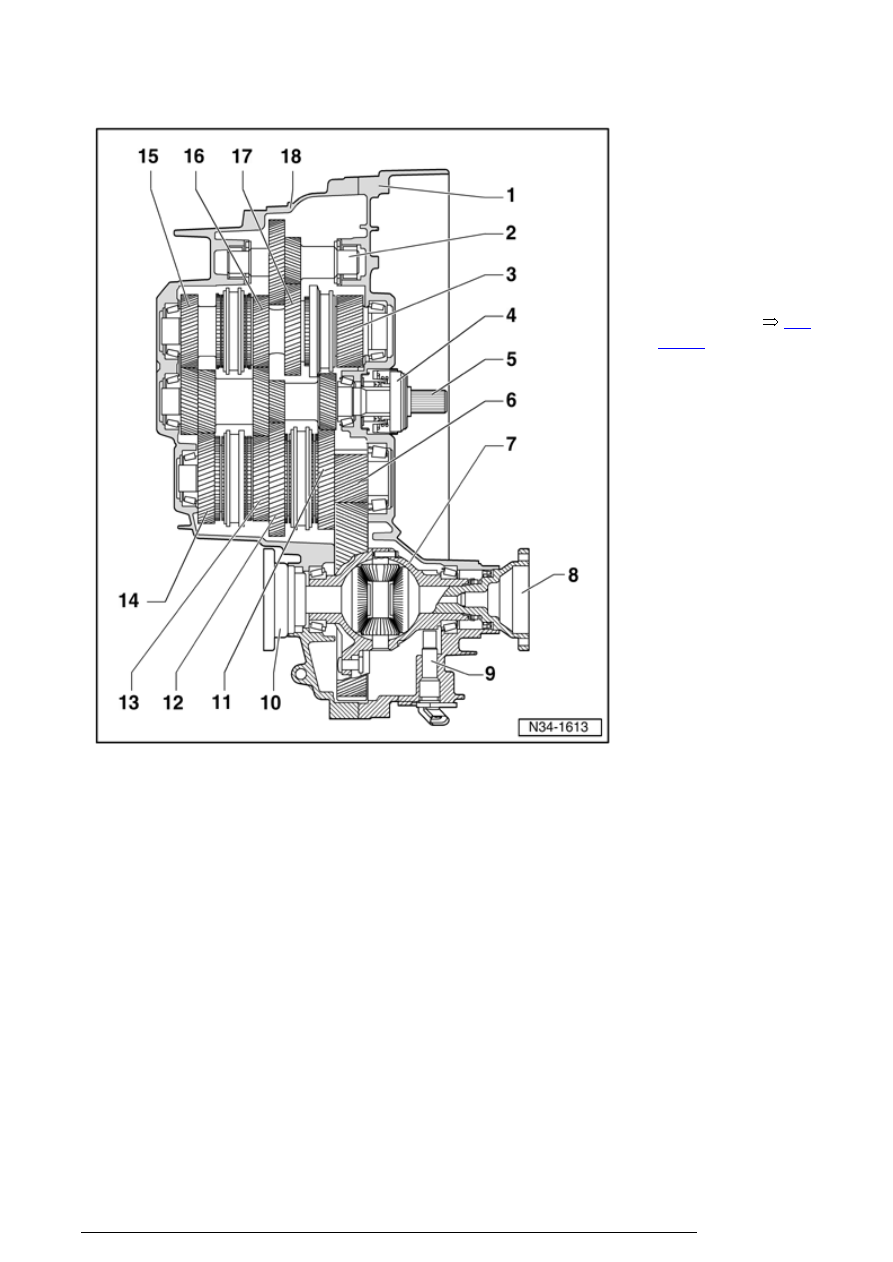

10 - Flanged

shaft, left

11 - 2nd gear

12 - 1st

selector
gear

13 - Selector

gear for
4th gear

14 - Selector

gear for
3rd gear

15 - Selector

gear for
5th gear

16 - 6th gear

wheel

 Spacer

sleeve
installed in
5-speed
transmission

17 - Reverse

sliding
gear wheel

18

-

Transmission
housing

Transmission, disassembling and assembling
