94-40





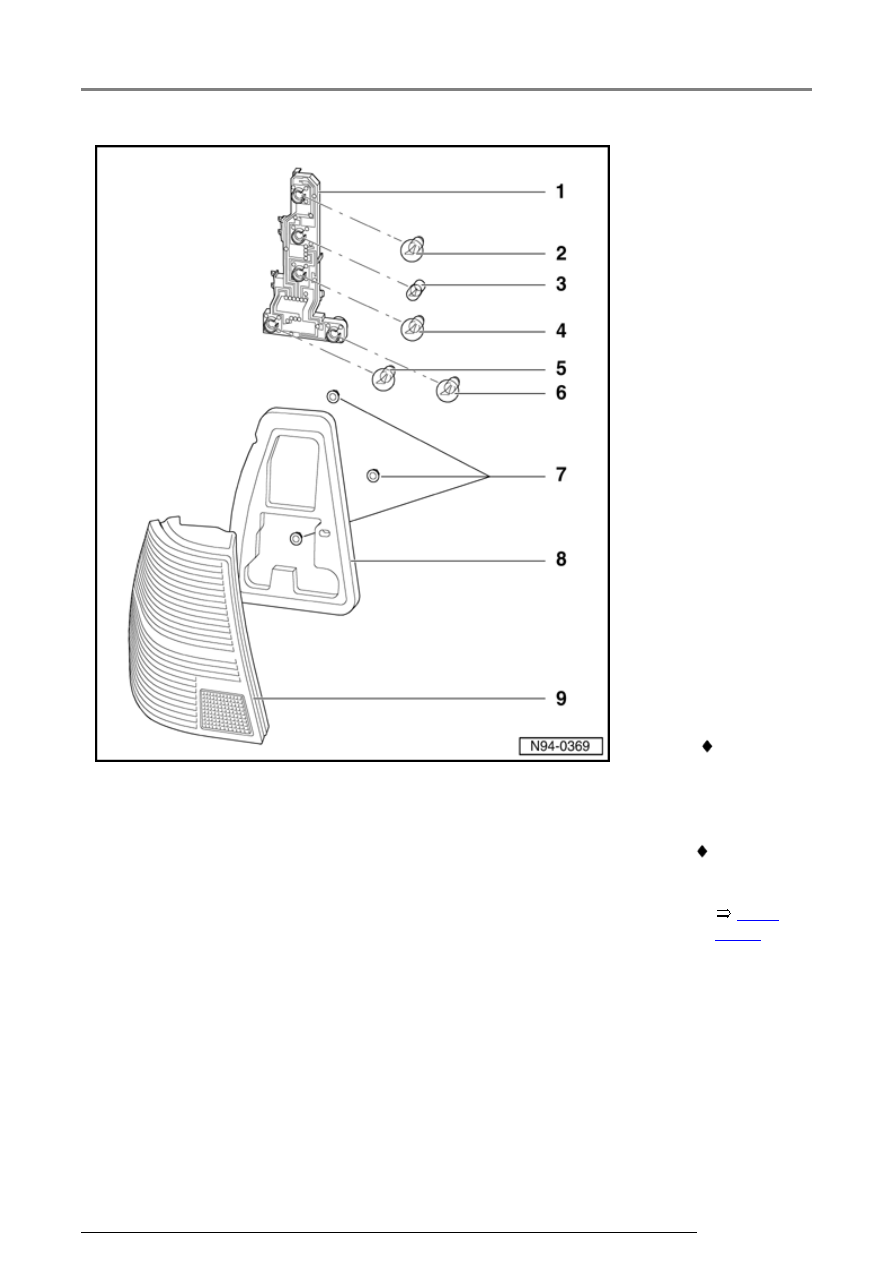

Rear lights -
Jetta
Wagon,
assembly



1 - Bulb

holder

 Removing

and
installing



Page

94-45



2

-

Brake/Tail
Light
bulb -
M21- / -
M22-

  12V /

21W/5W

3 - Tail

Light
bulb -
M2- / -
M4-

  12V /

5W

  Where

applicable

4 - Turn

Signal
bulb -
M6- / -
M8-

  12V /

21W

Rear lights

13/2/2005

94-41







5 - Rear

Fog
Light
Bulb -
L20-

  12V /

21W

  Where

applicable
- left side
only

6 - Back-

Up
Light
bulb -
M16- /
M17-

  12V /

21W

7 - Hex

nuts
M5

  Qty. 3

8 - Gasket

 Replace

if
damaged

9 - Housing

 Removing

and
installing



Page

94-44



Rear lights

13/2/2005

94-42







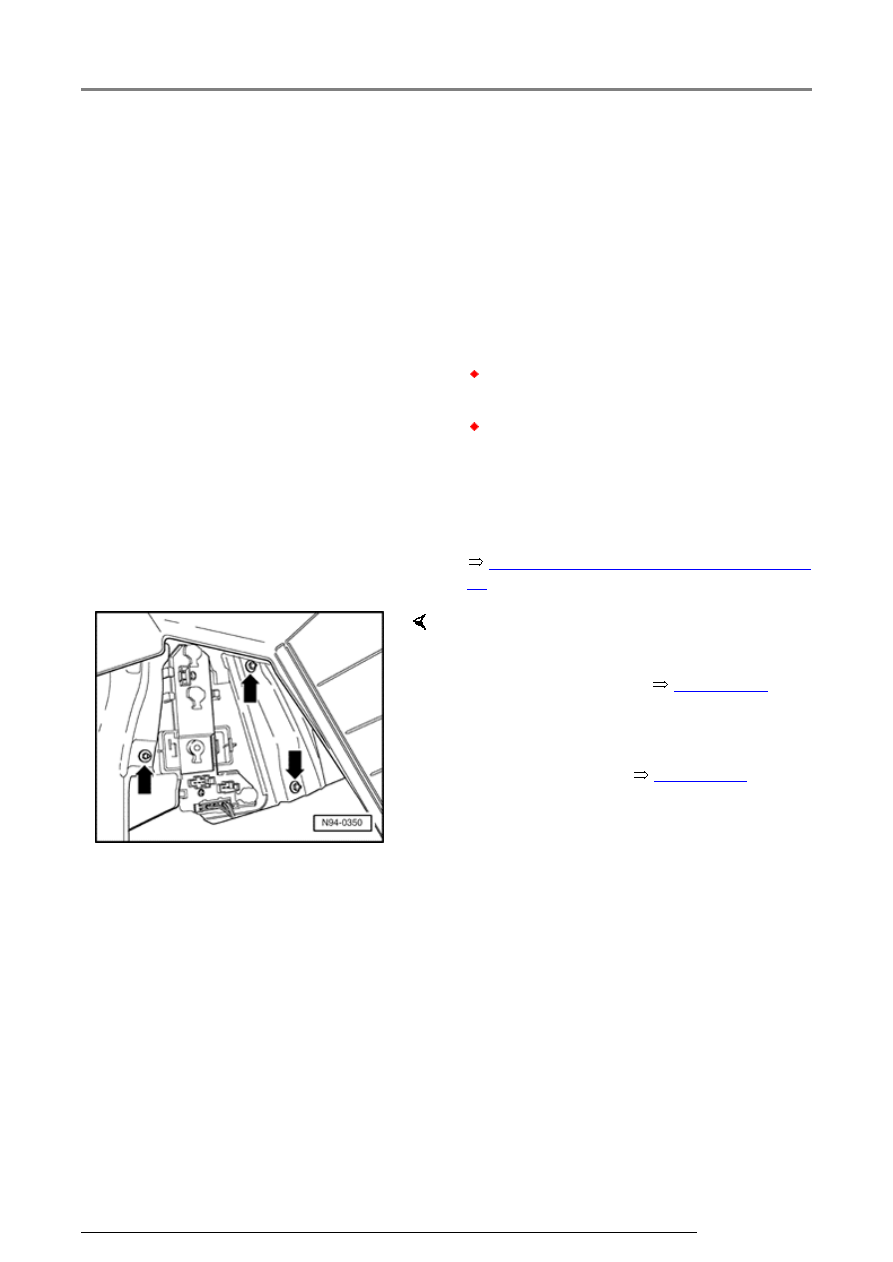

Rear light housing - Golf, removing and
installing







Removing





CAUTION!







Before beginning repairs on the electrical
system:









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.







-  Remove rear luggage compartment side panel

trim (left or right):







Repair Manual, Body Interior, Repair Group

70





Installing

-  Remove nuts -arrows- (Qty. 3) and remove

housing.

-  Remove bulb holder



Page 94-45



-  Install bulb holder



Page 94-45



-  Insert housing into body opening.

-  Tighten nuts (3 Nm).

-  Install applicable rear luggage compartment side

panel trim.

Rear lights

13/2/2005

94-43







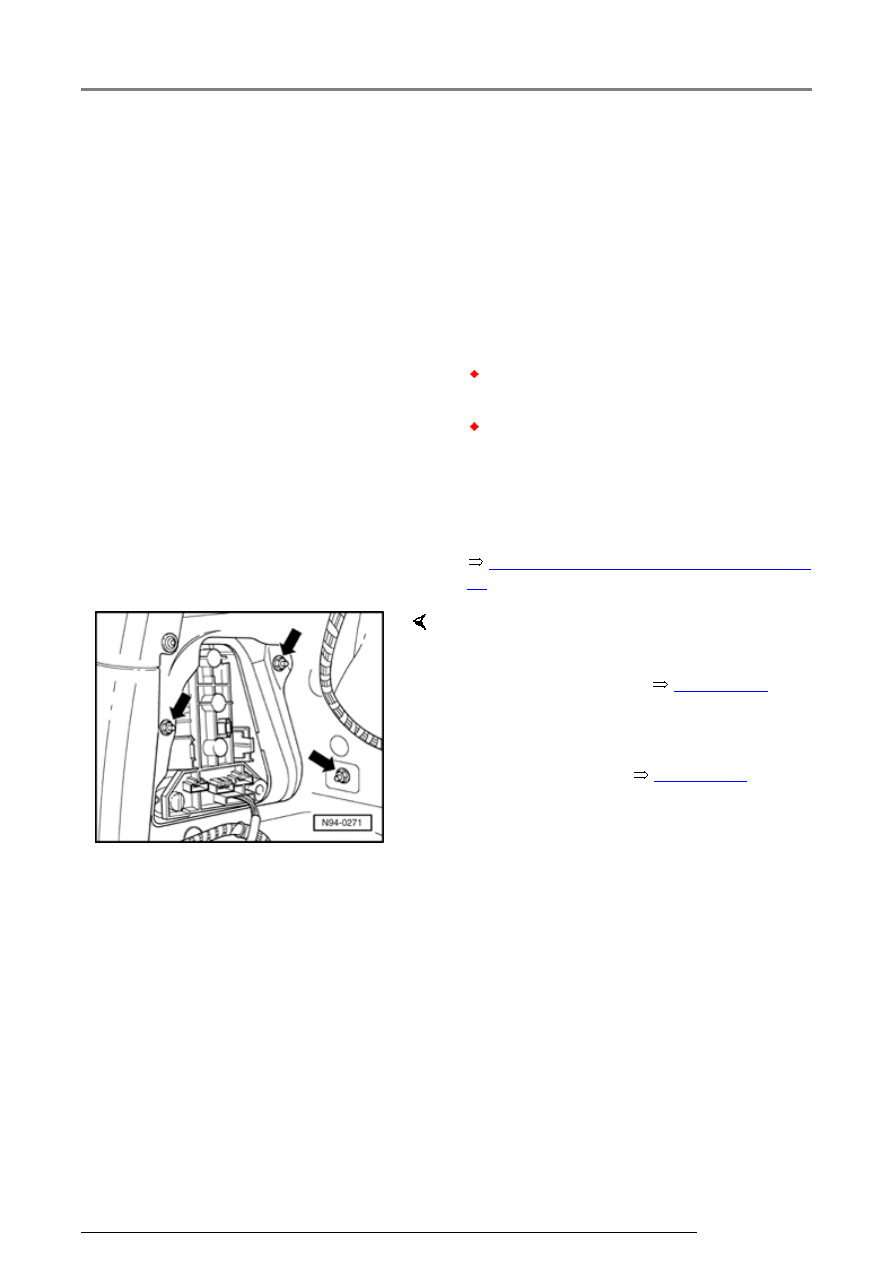

Rear light housing - Jetta, removing and
installing







Removing





CAUTION!







Before beginning repairs on the electrical
system:









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.







-  Remove rear luggage compartment side panel

trim (left or right):







Repair Manual, Body Interior, Repair Group

70





Installing

-  Remove nuts -arrows- (Qty. 3) and remove

housing.

-  Remove bulb holder



Page 94-45



-  Install bulb holder



Page 94-45



-  Insert housing into body opening.

-  Tighten nuts (3 Nm).

-  Install applicable rear luggage compartment side

panel trim.

Rear lights
