94-32







-  Disconnect electrical connector.



Installing

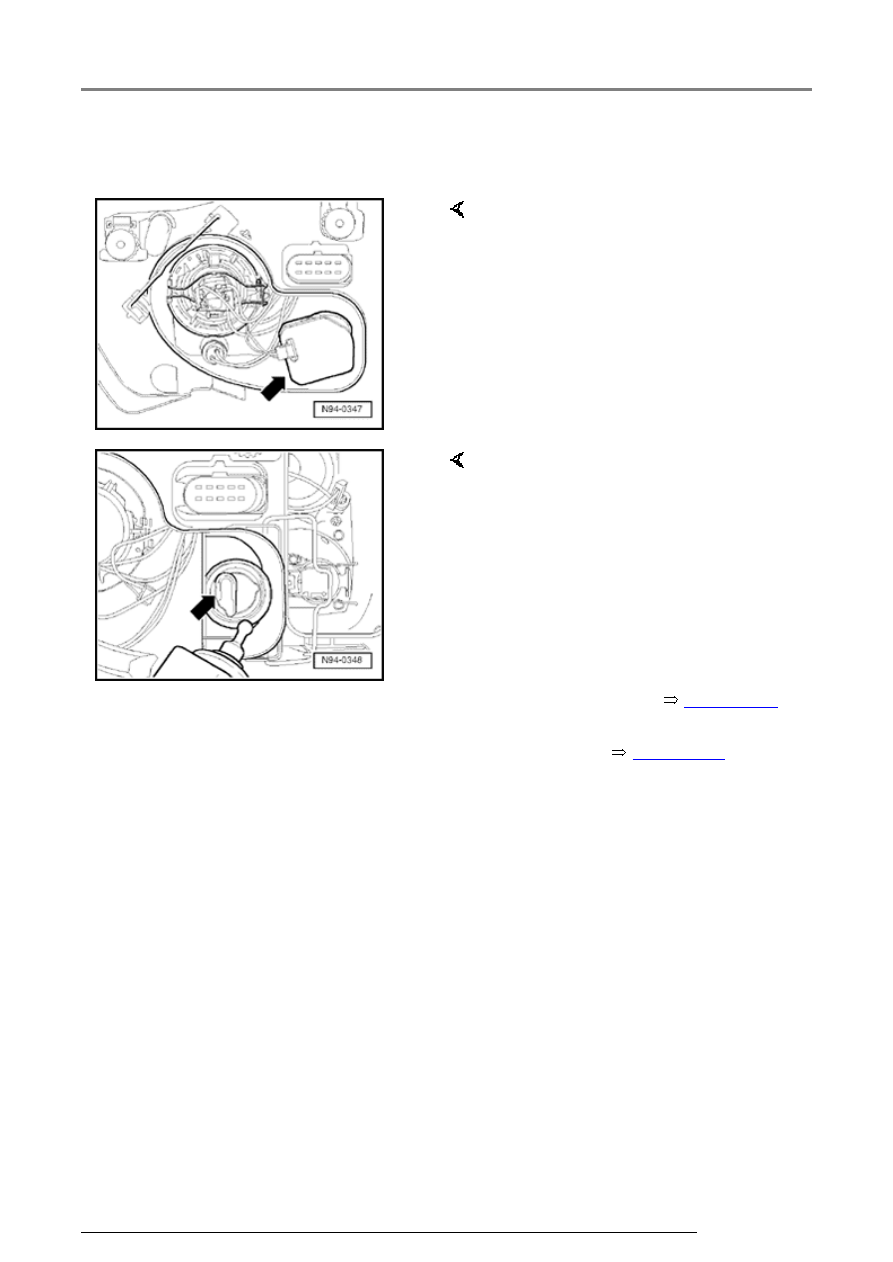

-  Release left-hand positioning

motor -arrow- by turning to left
and right-hand by turning to right.

-  Pull positioning shaft ball head

out of locking device on reflector.



-  Guide positioning motor

positioning shaft into ball head
mounting -arrow-, hold reflector
base plate up through opening in
headlight when doing this.

-  Lock positioning motor in fitting

position by turning.

-  Connect electrical connections.

-  Install sealing cover.

-  Install headlights



Page 94-22

 .

-  Check headlight adjustment if

necessary



Page 94-33

 .

Headlights - Jetta

13/2/2005

94-33







Headlights, adjusting







Special tools, testers and auxiliary items
needed





 VAS 5107 Optical headlight aimer





Notes:





 Adjust headlights using detailed aiming

procedures and specifications





 Repair Manual, Maintenance





 Headlights and fog lights are adjusted

simultaneously.

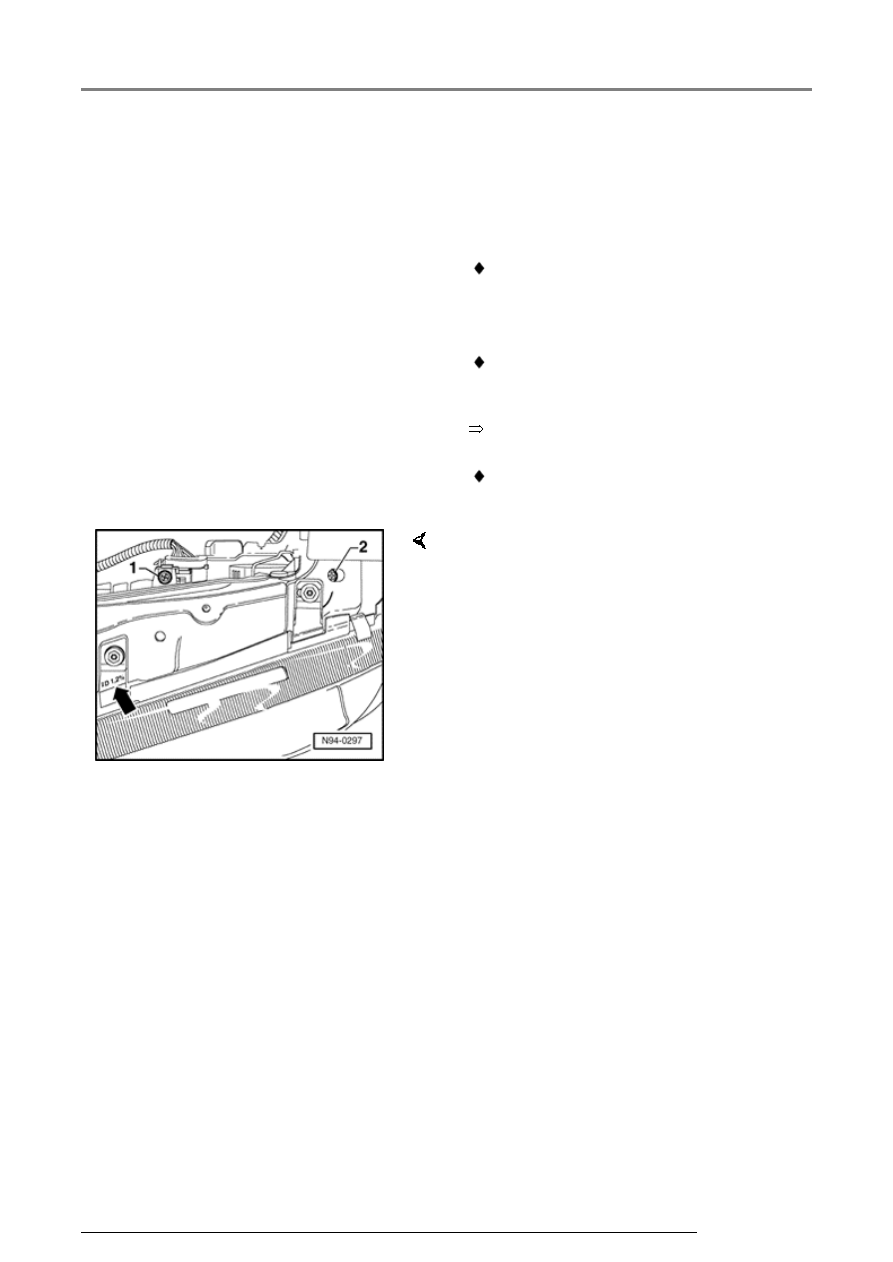

     Left headlight (adjustment screws for right

headlight are a mirror image):

To adjust the lateral and height setting, turn the
respective adjuster with a screwdriver.

1 - Lateral adjustment

2 - Height adjustment

Headlights - Jetta

13/2/2005

94-34







Side mounted turn signals





Side mounted turn signals, removing
and installing







Removing:





CAUTION!







Removal of turn signal lense/housing is only
possible in one direction. The side of the
housing equipped with retainer clip is not
obvious in it's installed position. Use care
when removing to prevent damage to retainer
clip or housing.







CAUTION!







Before beginning repairs on the electrical
system:









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.







-  Apply suitable tape in area of lamp in order to

protect paintwork.



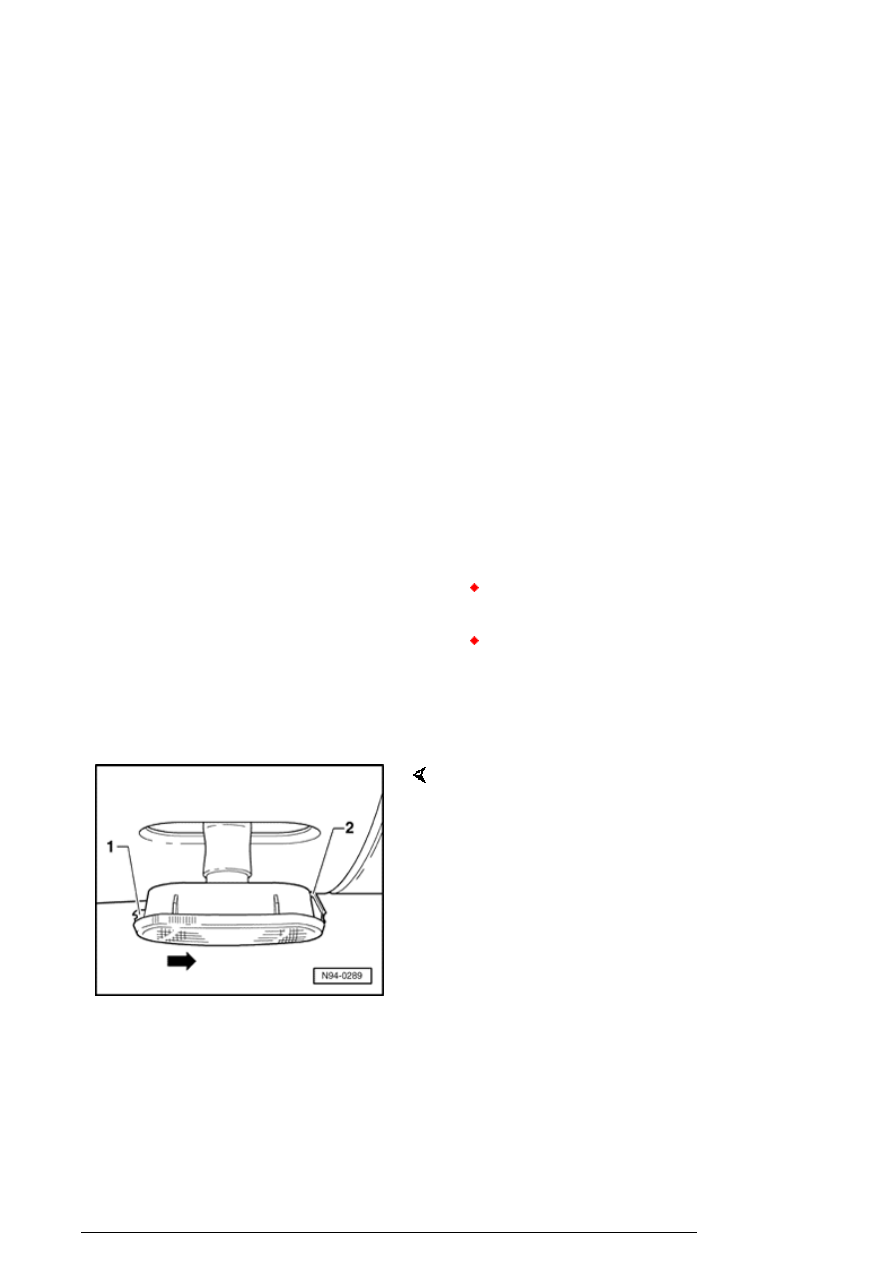

-  Press turn signal with a suitable tool on the

mounting position side -1- carefully in direction
of arrow against the force of the spring clip
on the opposite side and lever out.

-  Pull rubber holder with push-fit bulb off bulb

housing.

-  Pull push-fit bulb (12 V/5 W) out of housing (do

not turn).

Side mounted turn signals

13/2/2005

94-35





   Installing:





-  Fit rubber holder with push-fit bulb onto bulb

housing and insert into fender opening.





-  Check side turn signal (bulb) function.
