Volkswagen Golf / Golf GTI / Jetta. Manual - part 1120

94-3

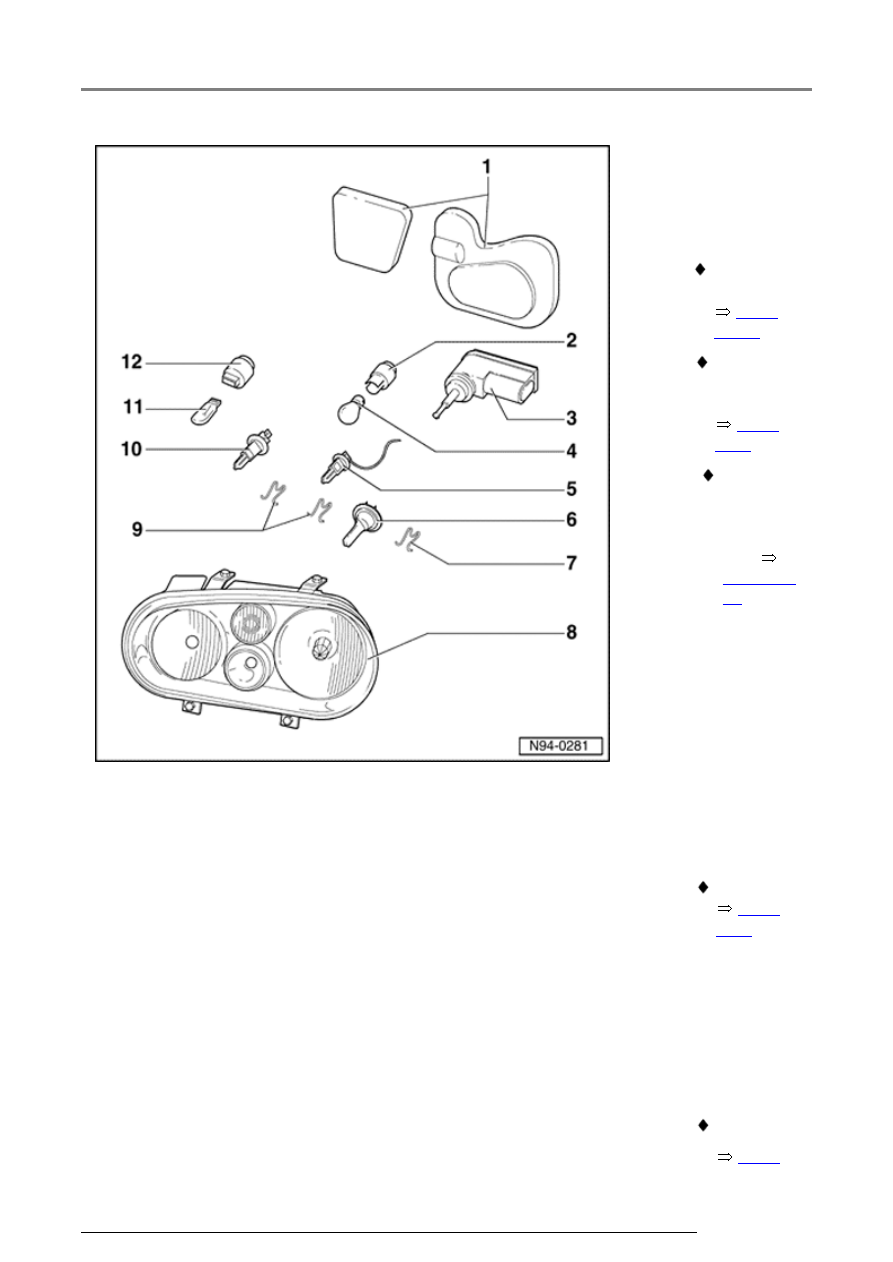

7 - Spring

clip

8 - Headlight

housing

 Adjusting

headlights



Page

94-18



 Removing

and
installing



Page

94-4



 Servicing

upper
housing
securing
lugs



Page 94-
15



9 - Spring

clip

10 - High

Beam
bulb -
M30- / -
M32-

  Bulb

H1, 12
V, 55
W

 Replacing



Page

94-7



11 - Parking

Light
bulb -
M1- / -
M3-

  Bulb 12

V, 5 W

 Replacing



Page

Headlights - Golf

13/2/2005

94-9



12 - Parking

light
bulb
holder

Headlights - Golf

13/2/2005

94-4







Headlights, removing and
installing







Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.







-  Remove front bumper cover







Repair Manual, Body Exterior,

Repair Group 63





Installing

Install in reverse order of removal.

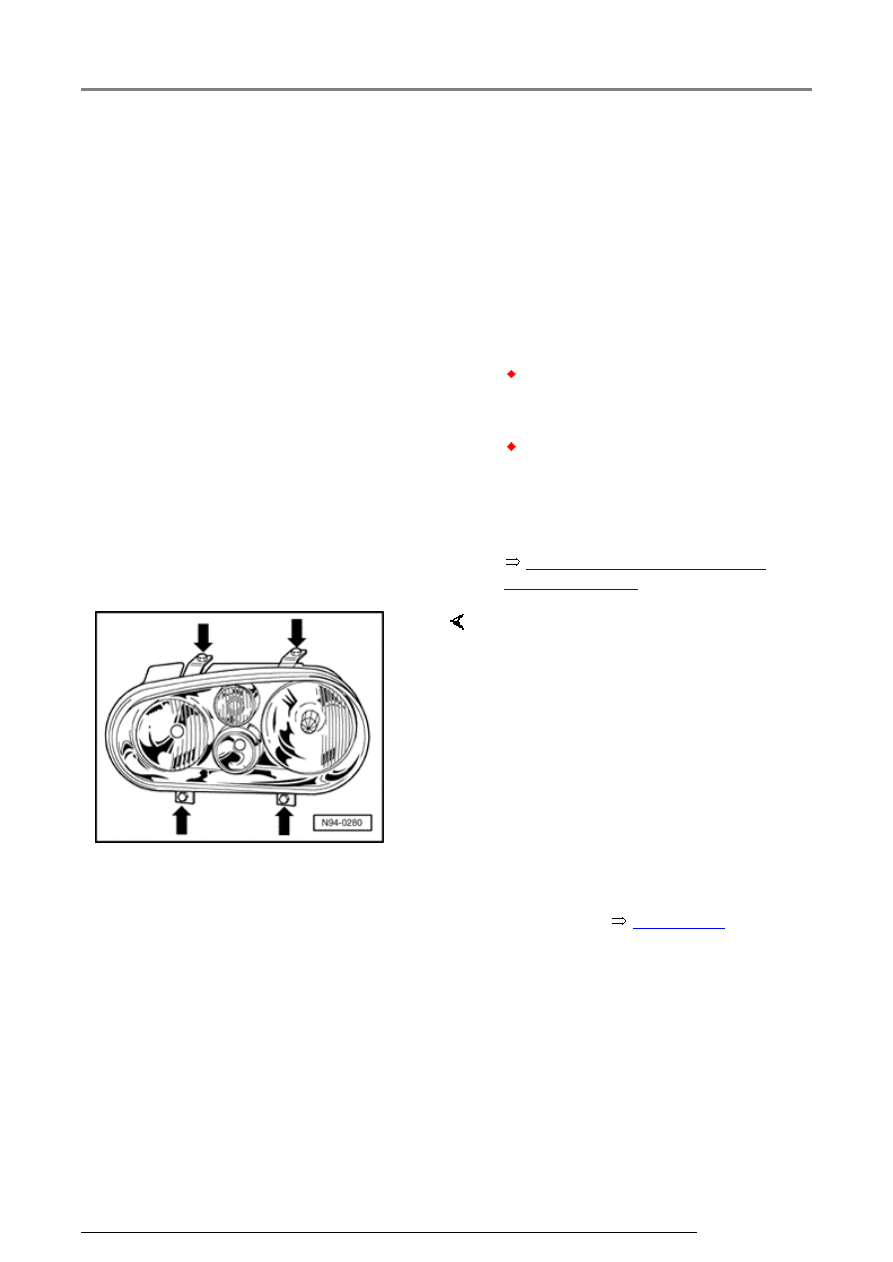

-  Remove mounting screws -

arrows-.

-  Pull headlight housing out as far

as electrical harness allows.

-  Disconnect electrical connections.

-  Remove headlight housing.

-  Check and adjust headlight if

necessary



Page 94-18

 .

Headlights - Golf

13/2/2005

94-5







Headlight bulbs, replacing







Low Beam Headlight bulb -M29- / -
M31-, replacing





Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.

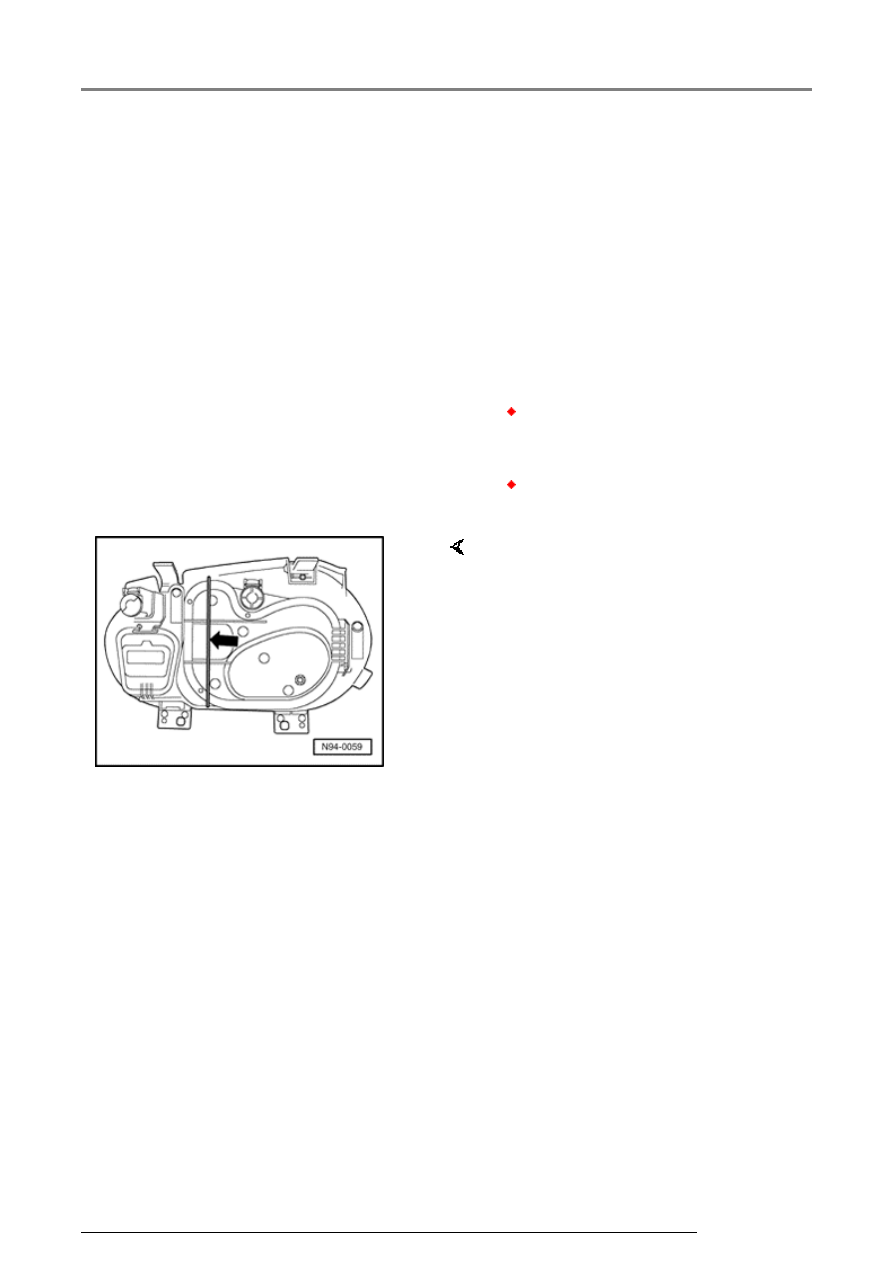

-  Release spring clip -arrow- and

remove sealing cover.

Headlights - Golf

13/2/2005
