Volkswagen Golf / Golf GTI / Jetta. Manual - part 1109

92-4







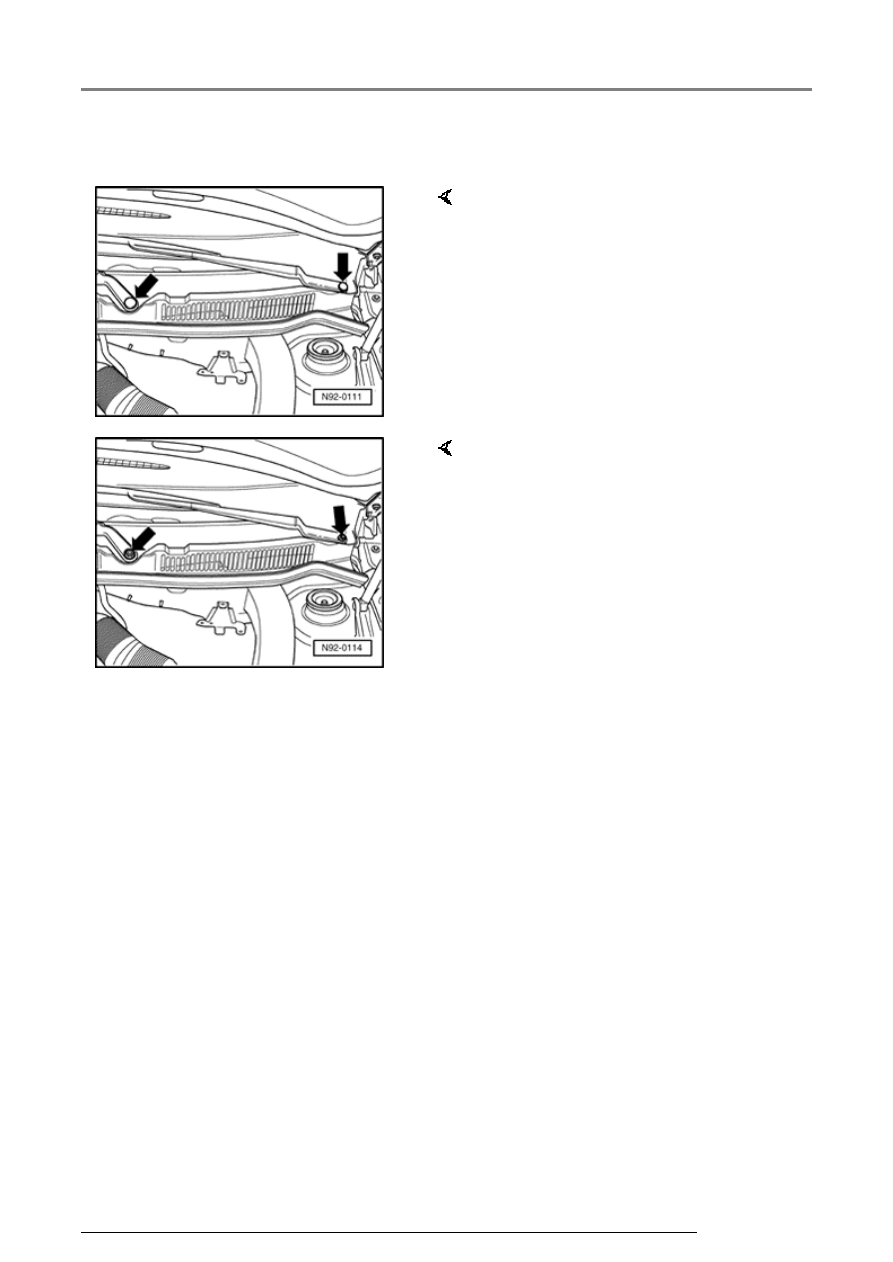

Wiper arms, removing



-  Pry-off caps -arrows- with a

screwdriver.



-  Loosen nuts -arrows- (do not

remove).

Windshield wiper system

13/2/2005

92-5





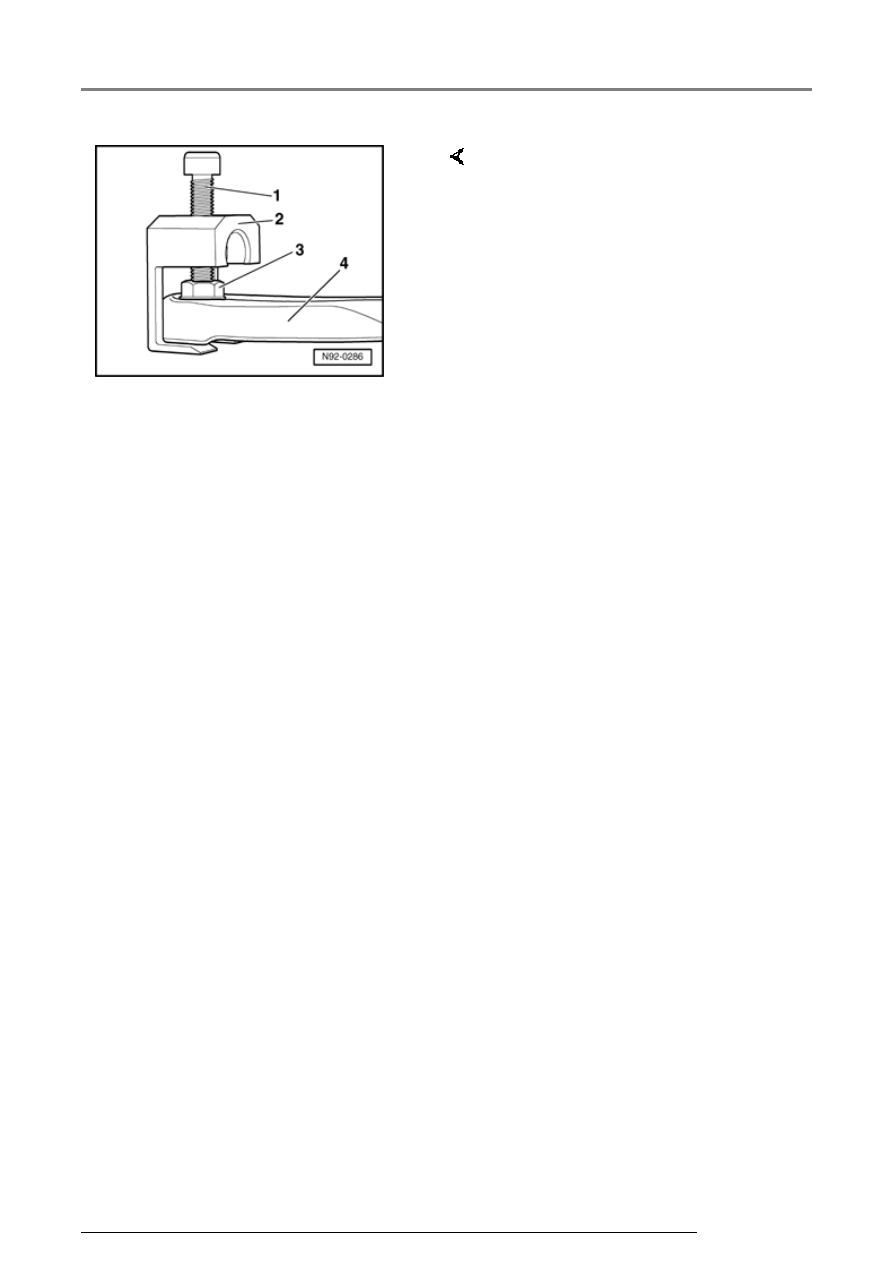

-  Place locating arms of puller

T10130 -2- under wiper arm -4-
as illustrated.

-  Turn spindle screw -1- clockwise

until it engages the wiper shaft
and previously loosened nut -3-
(the nut serves as a centering
guide for spindle - 1-).

-  Continue to turn spindle screw -1-

clockwise until the wiper arm -4-
releases from shaft.

-  Turn spindle screw -1-

counterclockwise until puller can
be released from assembly.

-  Remove nut -3- completely and

remove wiper arm -4-.

-  Repeat for remaining wiper arm.

Windshield wiper system

13/2/2005

92-6







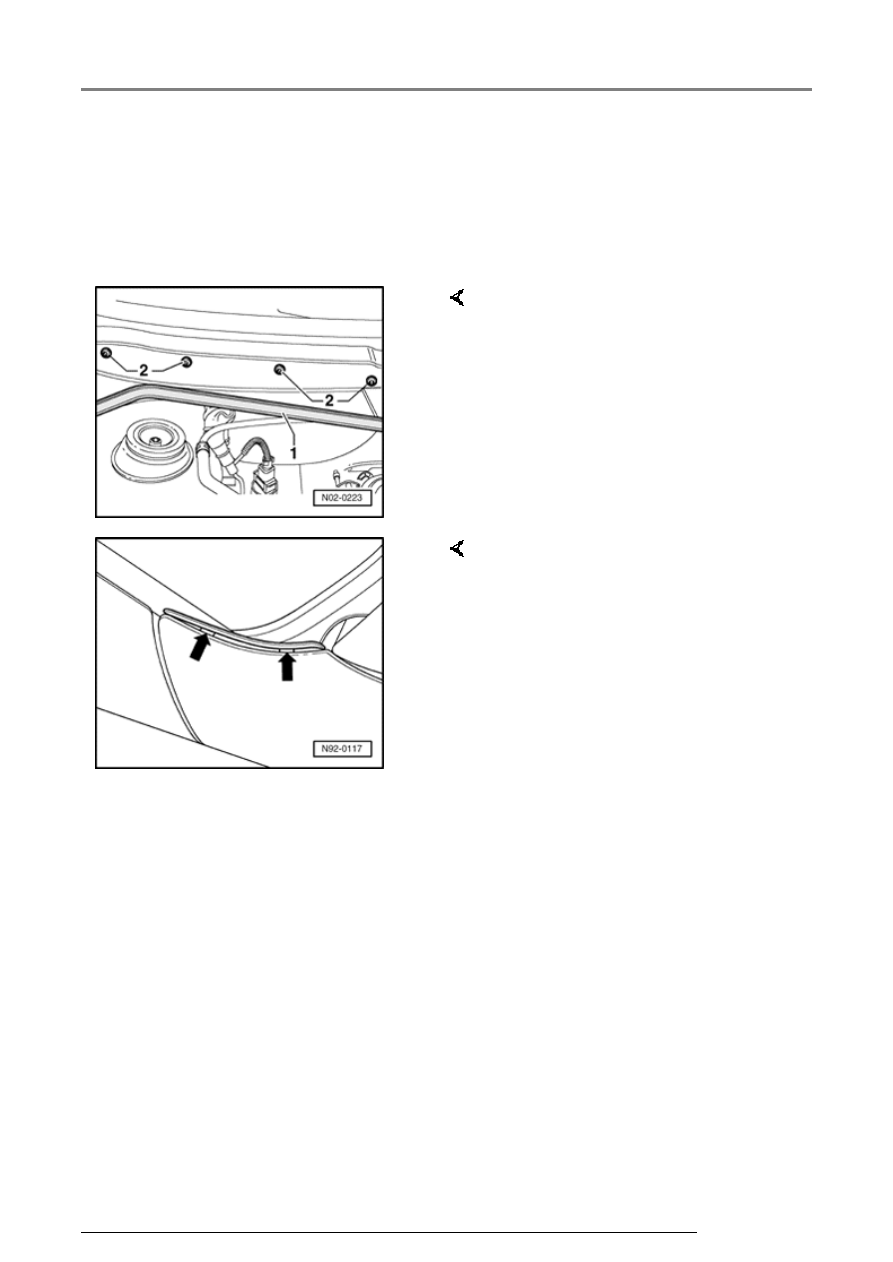

Cowl panel, removing





Note:





Cowl panel is clipped into a guide
rail below windshield.



Note:

As of model year 1999, bolts -2- are
no longer used, cowl is simply
clipped on.

-  Pull out rubber seal -1- and

remove bolts -2-.

-  Remove pollen filter cover.



-  Unclip inner fender trim -arrows-

on both sides.

-  Carefully press cowl panel out

upward.

Windshield wiper system

13/2/2005

92-7



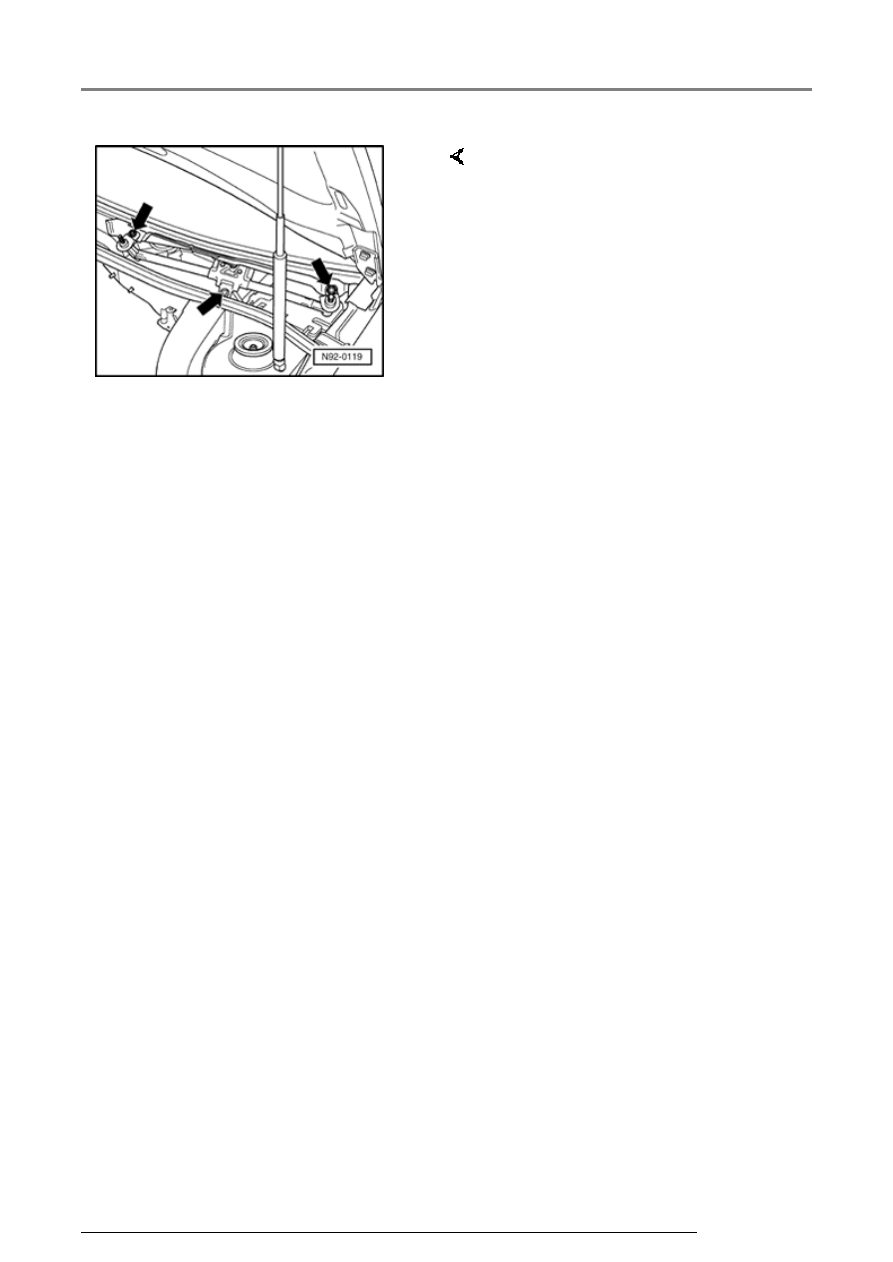

     Wiper assembly, removing

-  Disconnect electrical connection

to wiper motor.

-  Remove hex bolts -arrows- and

washers.

-  Remove complete wiper

assembly.

Windshield wiper system

13/2/2005
