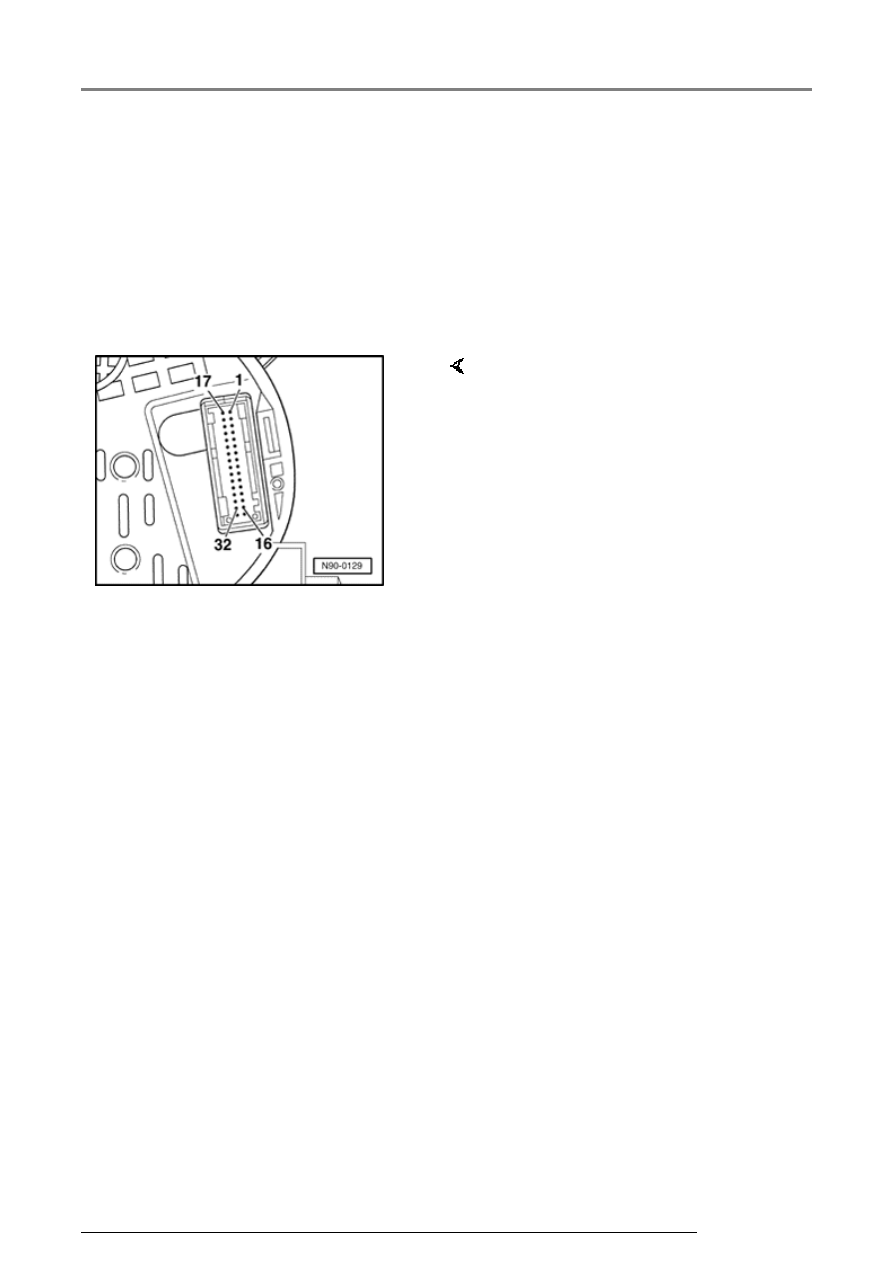

90-15







24 - MFI - bottom row (display switches
backwards)





25 - MFI - memory switch: reset





26 - MFI - ambient temperature display





27 - 29 - Open





30 - Output signal 2 from electronic
speedometer





31 - Automatic transmission selector lever
display*





32 - Fuel consumption signal





*)

 Where applicable



Instrument cluster

13/2/2005

90-16







Instrument cluster multi-pin
connector assignments from
m.y. 2000







Note:





Pin assignments dependent on
available/optional equipment present
and applicable engine versions.

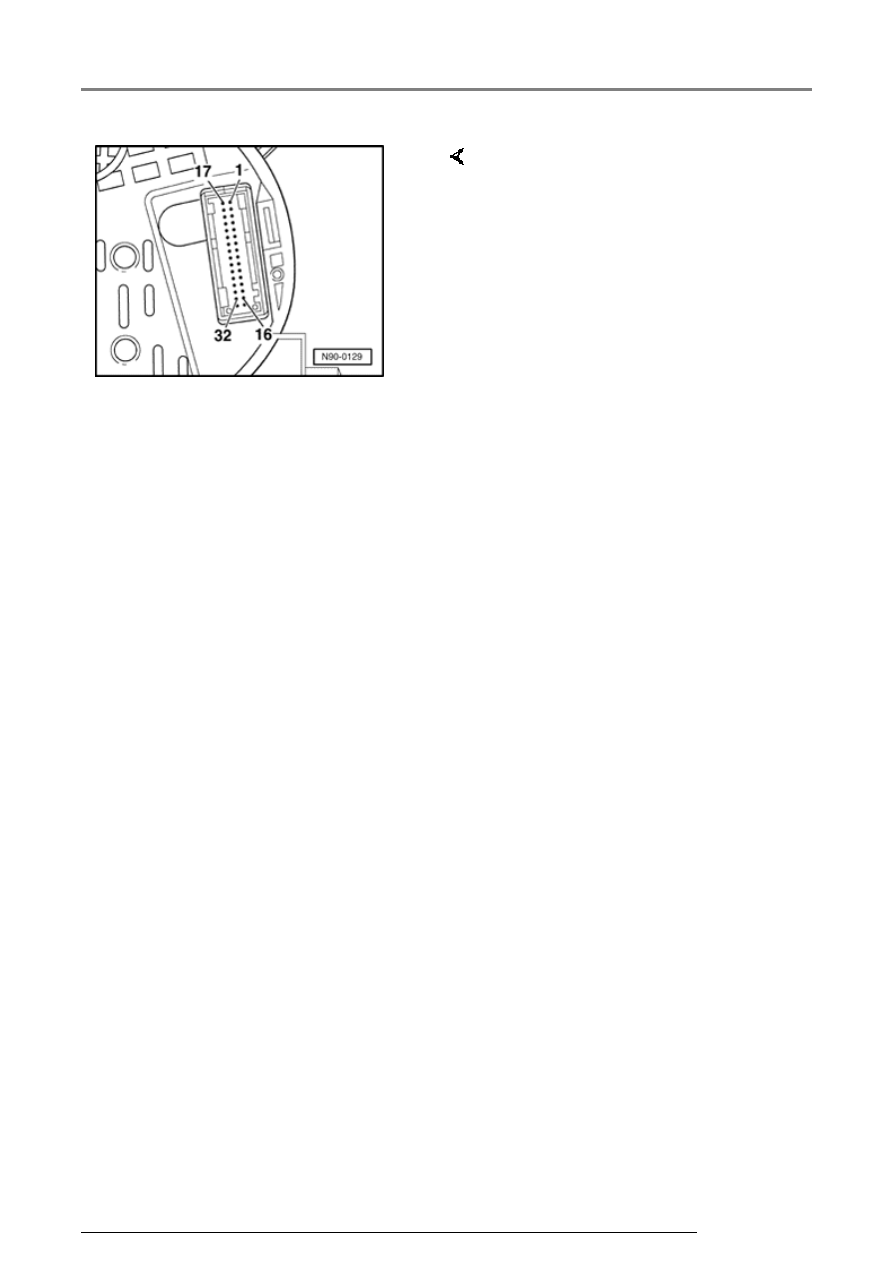

     32 pin multi-connector -T32-, blue



1 - Terminal 15 - positive (ignition
on)

2 - Indicator lamp for turn signal,
right

3 - Output signal 1 from electronic
speedometer

4 - Open

5 - Fuel gauge

6 - Airbag Malfunction Indicator
Lamp (MIL)

7 - Terminal 31 - sensor/sender
Ground (GND)

8 - Engine Coolant Temperature
(ECT) gauge

9 - Terminal 31 - Ground (GND)

10 - Oil pressure warning lamp

11 - Open

12 - Terminal 61 - warning lamp for
Generator (GEN),

13 - 15 - Open

Instrument cluster

13/2/2005

90-17





16 - Warning lamp for rear
hatch/trunk lid open

17 - Terminal 56a - indicator lamp
for high beam headlight

18 - Indicator lamp for turn signal,
left

19 - Warning lamp for Anti-lock
Brake System (ABS)

20 - Terminal 58b - instrument
cluster illumination

21 - Driver's door open warning
buzzer

22 - Warning lamp for low Engine
Coolant Level (ECL)

23 - Terminal 30 - positive (B+)

24 - Terminal 31 - Ground (GND)

25 - Data Link Connector (DLC) K-
wire

26 - Parking lights, right (signal for
"lights on" warning buzzer)

27 - Parking lights, left, (signal for
"lights on" warning buzzer)

28 - Input signal - Speedometer
Vehicle Speed Sensor (VSS)

29 - Brake fluid level warning lamp

30 - Terminal 86s - Ignition key
warning buzzer

31 - Seat belt warning lamp/buzzer

32 - Open

Instrument cluster

13/2/2005

90-18

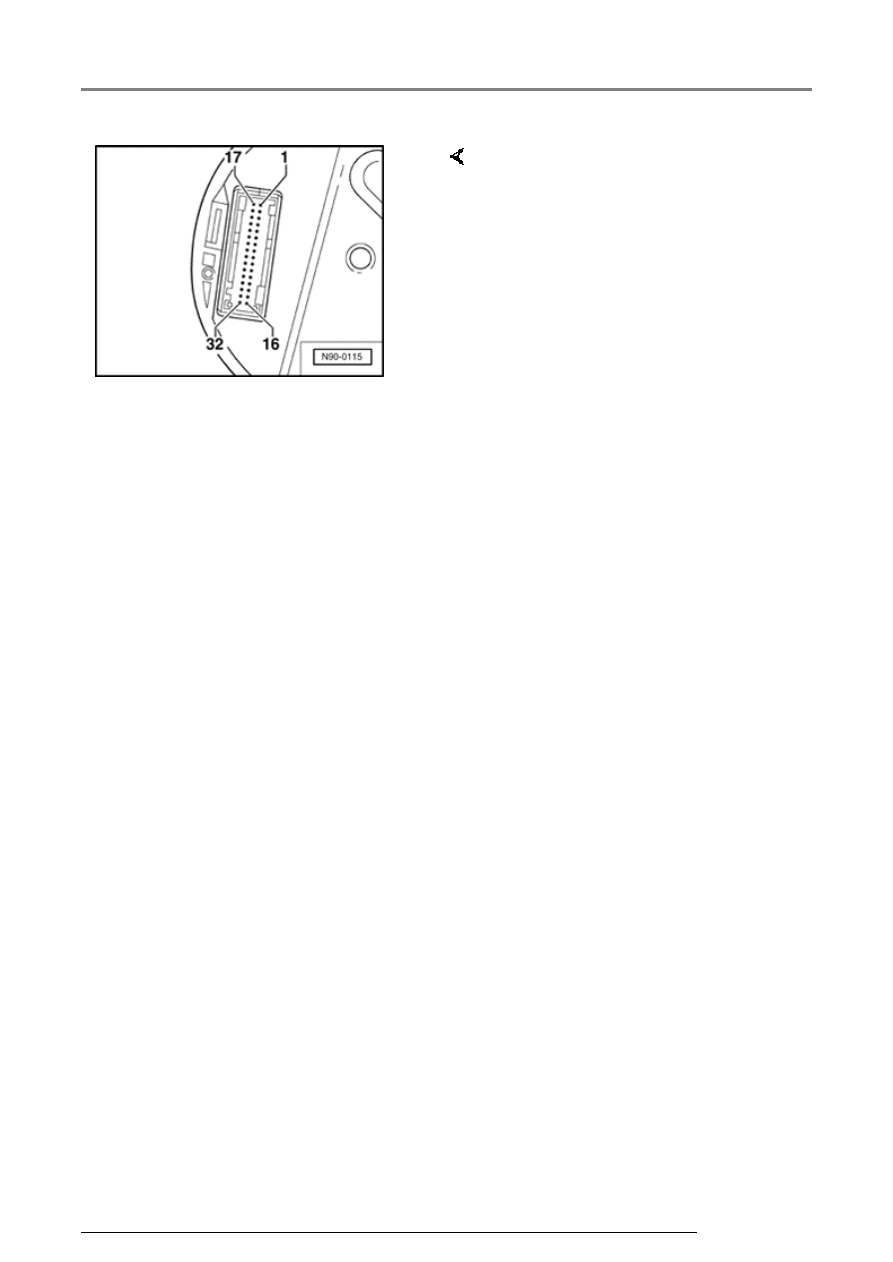

     32 pin multi-connector -T32a-,

green

*)

 Where applicable



1 - Open

2 - Reader coil for immobilizer 1

3 - Indicator lamp for parking light*

4 - CAN Data Bus, shielded input

5 - W-wire*

6 - Indicator lamp for low windshield
washer fluid

7 - Brake pad wear indicator

8 - 9 - Open

10 - Low fuel level warning

11 - Signal for vehicle stationary*

12 - A/C clutch cut-off - Engine
Coolant Temperature (ECT) signal

13 - Warning lamp for dual circuit
brake system and handbrake

14 - ASR/ESP Indicator lamp
(traction control)*

15 - 16 - Open

17 - Reading coil for immobilizer 2

Instrument cluster

13/2/2005
