90-8







Instrument cluster, removing and
installing







Removing





WARNING!







Special safety precautions apply to vehicles
equipped with airbags. Refer to Repair
Manual, Body-Interior, Airbag: CAUTIONS
and WARNINGS, Repair Group 69.







CAUTION!









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.







Notes:





 Removal of instrument cluster is possible

without removing the steering wheel. In the
following instructions, the steering wheel is
shown removed for ease of illustration only.





 All: Observe "Notes on replacing instrument

cluster"



Page 90-1







 From m.y 2000: "Notes on replacing instrument

cluster"



Page 90-4

 .





If replacing a malfunctioning instrument cluster
with a new one, note odometer reading on
existing cluster prior to removal.





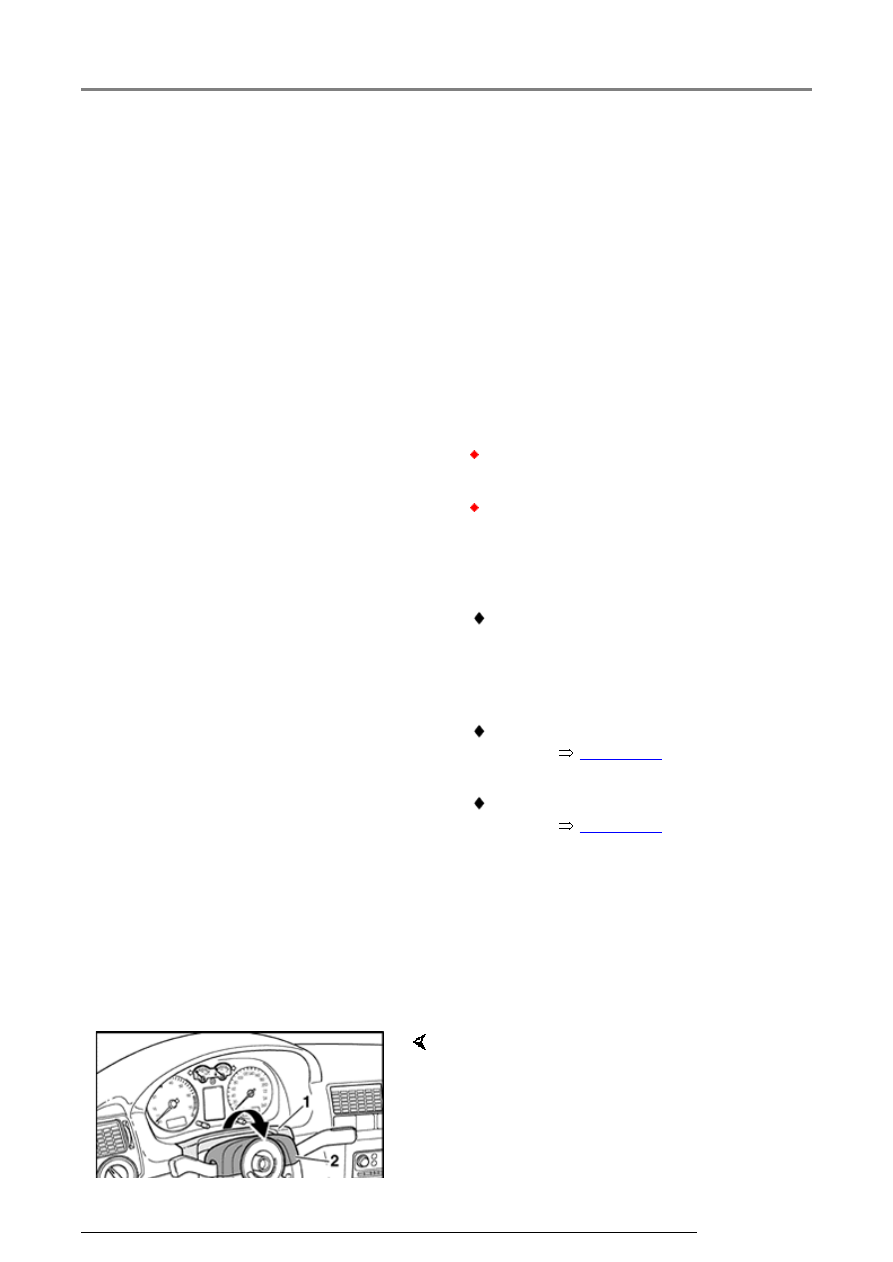

-  Release steering wheel position lock, pull

steering wheel out completely and lock again in
lowest position.



-  Release cover -1- from clips and place on

steering column switch -2- upper cover.

Instrument cluster

13/2/2005

90-9





Installing

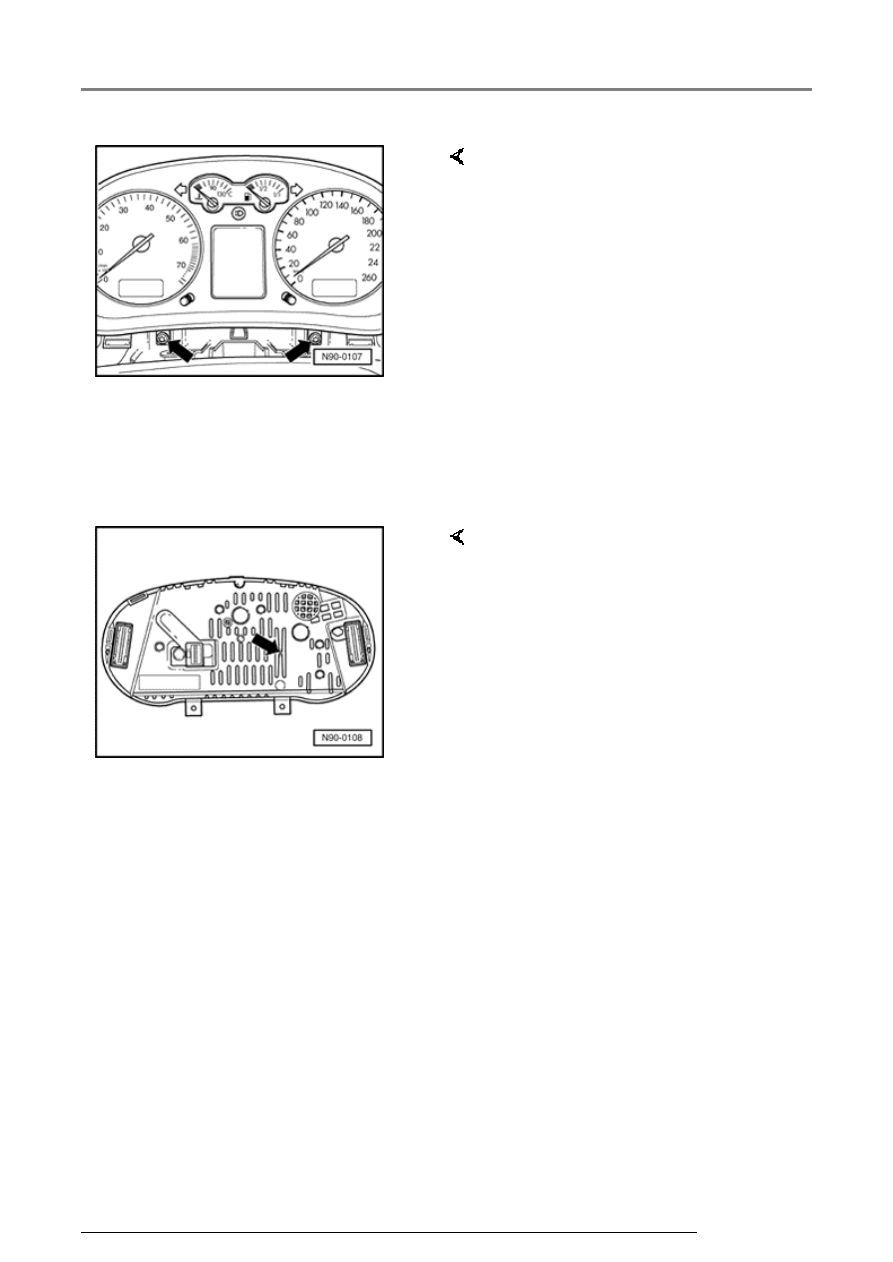

-  Remove screws -arrows-.

-  Pull instrument cluster out slightly

and disconnect electrical
connections on rear.

-  Separate wiring harness for blue

32-pin multi-pin connector from
retainer on rear of instrument
cluster (where applicable).

-  Remove instrument cluster.

-  Insert instrument cluster into

opening and reconnect electrical
connections.



-  Secure wiring harness for blue

32-pin multi-pin connection to
retainer -arrow- on rear of
instrument cluster (where
applicable).

-  Remaining installation in reverse

order of removal.

-  Perform functional check of

instrument cluster.

Instrument cluster

13/2/2005

90-10





   If replacing a malfunctioning instrument cluster,

and a function check shows no further
malfunctions, proceed as follows:



   Through m.y. 1999





-  Code instrument cluster







Repair Manual, Electrical Equipment On

Board Diagnostic (OBD), Repair Group 01.







-  Adapt odometer reading.







Repair Manual, Electrical Equipment On

Board Diagnostic (OBD), Repair Group 01.





   From m.y. 2000





-  Perform necessary instrument cluster

adaptations and coding, including coding the
Data Bus On Board Diagnostic Interface -J533-
as per OBD program





 VAS 5051 / 5052 Vehicle Diagnostic Testing

and Information System in mode "Guided Fault
Finding"



Page 90-6

 .

Instrument cluster

13/2/2005

90-11





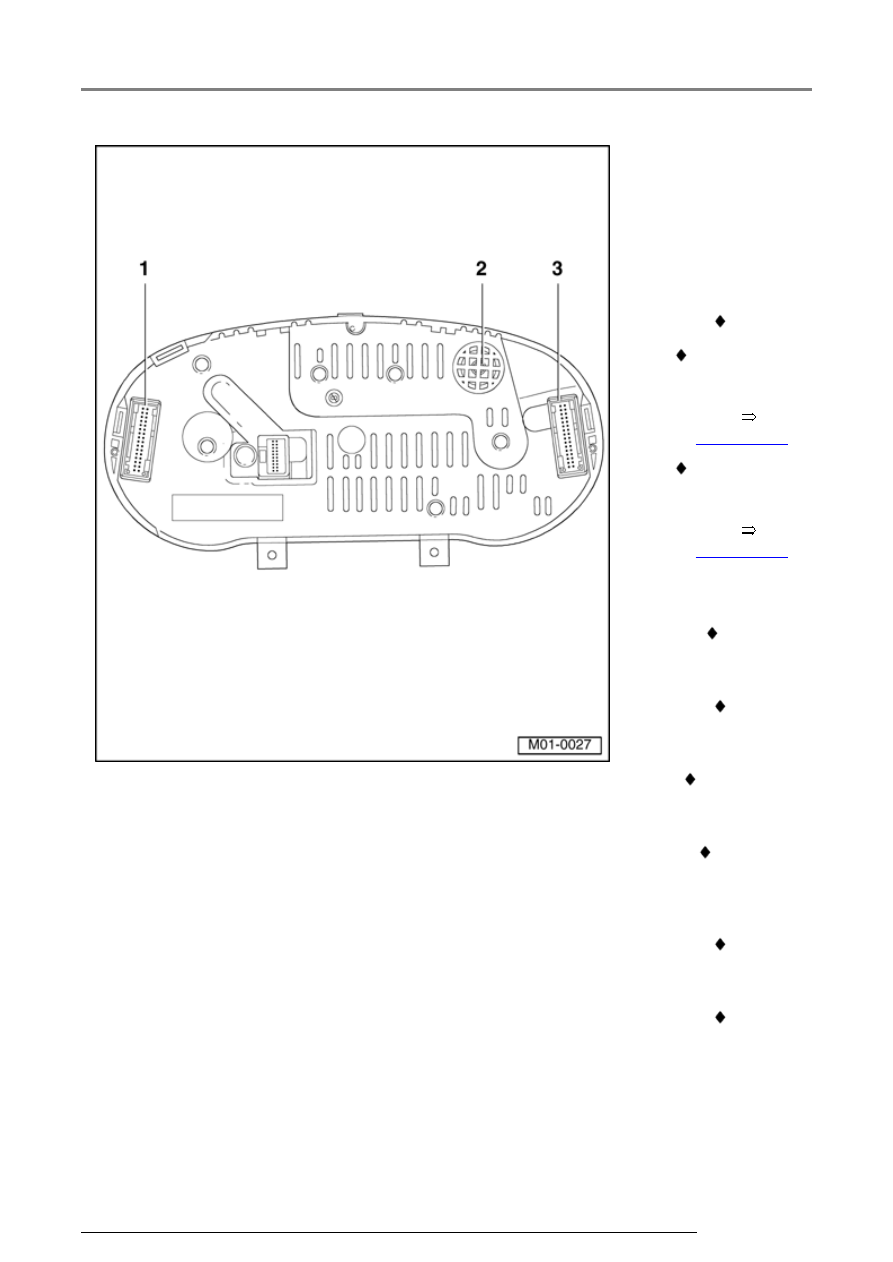

Instrument
cluster, rear
view



1 - 32 pin

multi-pin
connector

 Green

 Connector

assignments
through m.y.
1999



Page 90-14



 Connector

assignments
from m.y.
2000



Page 90-18



2 - Warning

buzzer

 Oil

pressure
warning

 Lights

on
warning

 Brake

system
malfunction

 Brake

pad/lining
wear
warning

 Ignition

key
warning

 Seat

belt
warning

3 - 32 pin

multi-pin
connector

Instrument cluster
