01-71

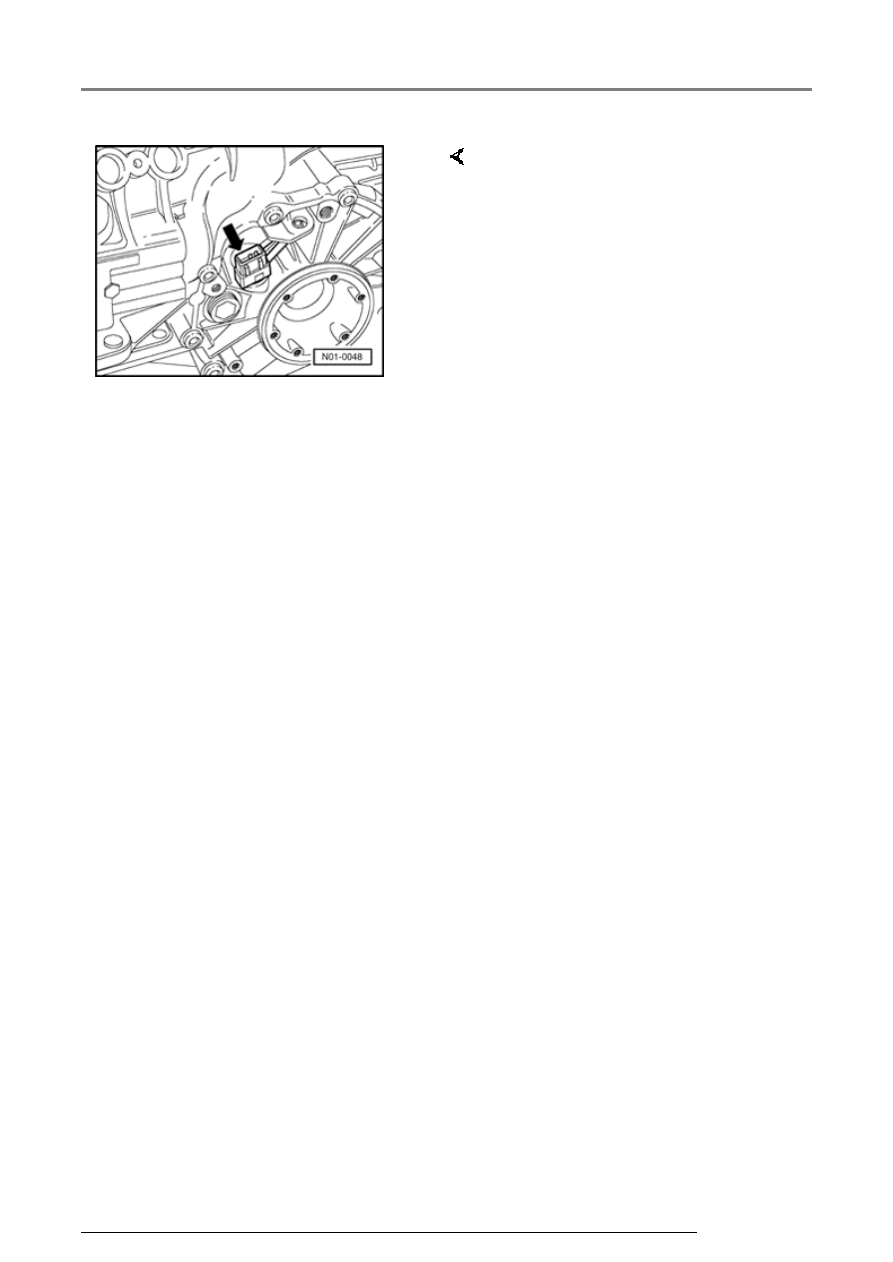

Sensor -arrow- located near left-
hand drive shaft flange on manual
and automatic transmission
vehicles.

Fig. 3

Speedometer Vehicle
Speed Sensor -G22-

Instrument cluster m.y. 2000 through m.y. 2001, On Board Diagnostic (OBD)

13/2/2005

01-72







Instrument cluster On Board Diagnostic
(OBD), initiating & checking control
module versions







Test requirements:





 All fuses OK according to wiring diagram





 Voltage supply OK (at least 11.5 V).





 Scan Tool VAG 1551 or VAG 1552

connected.





Notes:





 Connecting Scan Tool



Page 01-1

 .





 The following description applies only to Scan

Tool VAG 1551.





-  Switch on ignition.





-  Switch on printer with the PRINT button

(indicator lamp in button lights up).





-  Press button -1- to select operating mode 1

"Rapid data transfer".

Rapid data transfer

HELP

Input address word XX

     Indicated on display:

-  Press buttons -1- and -7- to input address word

17, "Instrument cluster".

Rapid data transfer

Q

17 Instrument cluster

     Indicated on display:

-  Press -Q- button to confirm input.

Instrument cluster m.y. 2000 through m.y. 2001, On Board Diagnostic (OBD)

13/2/2005

01-73



Rapid data transfer

Q

Tester sends address word 17

     Indicated on display:

1J0919860D A4-KOMBI INSTR VDO V04

Coding 00042

WSC 00000

     Indicated on display (example only):

Top line:   Part No. of control

module



System designation
(Combi instrument)



Manufacturer's code

3)

:





MMO = Motometer



VDO = VDO



Software level

Bottom
line:

Coding

1)







Workshop number

2)





1 - Dependent on engine,
transmission and additional
equipment

2 - Automatically stored in the
control module upon entry into the
installed system. But not for coding
of control modules that have
already been used.

3 - On new instrument clusters the
manufacturer code BOO may also
appear instead of MMO.

Control module does not answer! HELP

     If this appears on display:

-  Press "HELP" button and a list of

possible causes is printed out.

-  After repairing malfunctions again

enter address word 17 for
instrument cluster and confirm
with Q.

Instrument cluster m.y. 2000 through m.y. 2001, On Board Diagnostic (OBD)

13/2/2005

01-74







-  Press

 button.

IMMO-IDENT No.: VWZ7Z0V0066808

     Indicated on display (example only,

only vehicles with anti-theft
immobilizer):

Where applicable, Motometer
instrument clusters are identified by
IMMO-IDENTNO: VWZ6

Where applicable, VDO instrument
clusters are identified by IMMO-
IDENTNO: VWZ7

-  Press

 button until "Select

function" appears in display.

Rapid data transfer

HELP

Select function XX

     Indicated on display:
