If no pressure drop is indicated:





-  Proceed to "Checking Leak Detection Pump

V144- for internal leaks".





If pressure drop is indicated:





-  Replace fuel cap and re-test.





-  Proceed to "Checking Leak Detection Pump

V144- for internal leaks".





Checking Leak Detection Pump -V144- for
internal leaks





Basically, in the following procedure the EVAP
system will be filled with smoke, the engine
started and the LDP activated using the VAS
5051 or VAS 5052. With the LDP activated, and
after clearing initial smoke away from the LDP
area using compressed air, the system is then
filled with smoke again and rechecked for smoke
at the LDP filter.





Conditions





 Ignition switched off





 LDP is visible

 Component Locations



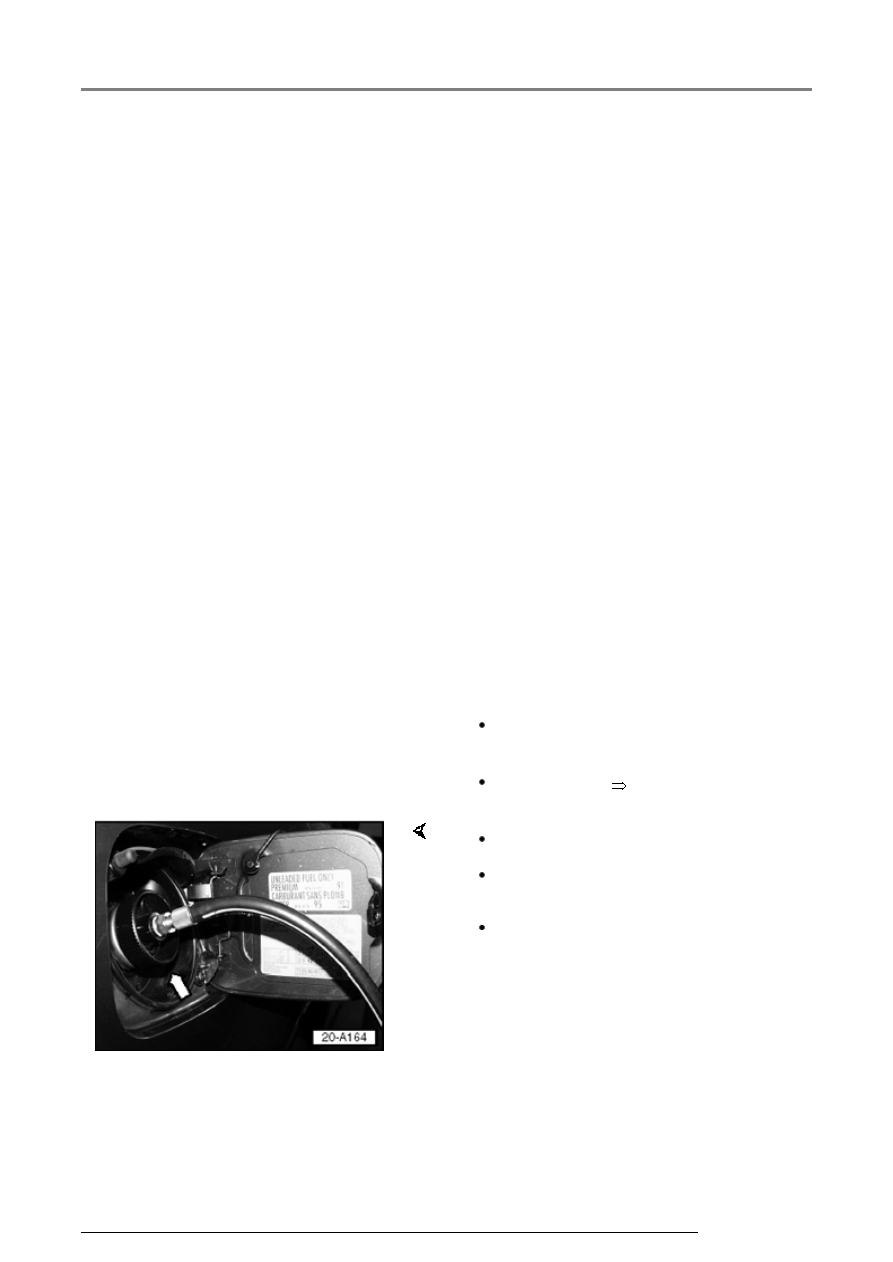

 Tester hose connected to fuel filler neck

 VAS 5051 or VAS 5052 Diagnostic tool

connected to vehicle

 Smoke generator connected to battery

-  Turn KLI 9210 valve to "Test" and use smoke

generator trigger to fill system with smoke (wait
until smoke is coming out of the LDP filter).

Secondary air system

26-47







-  Start engine.

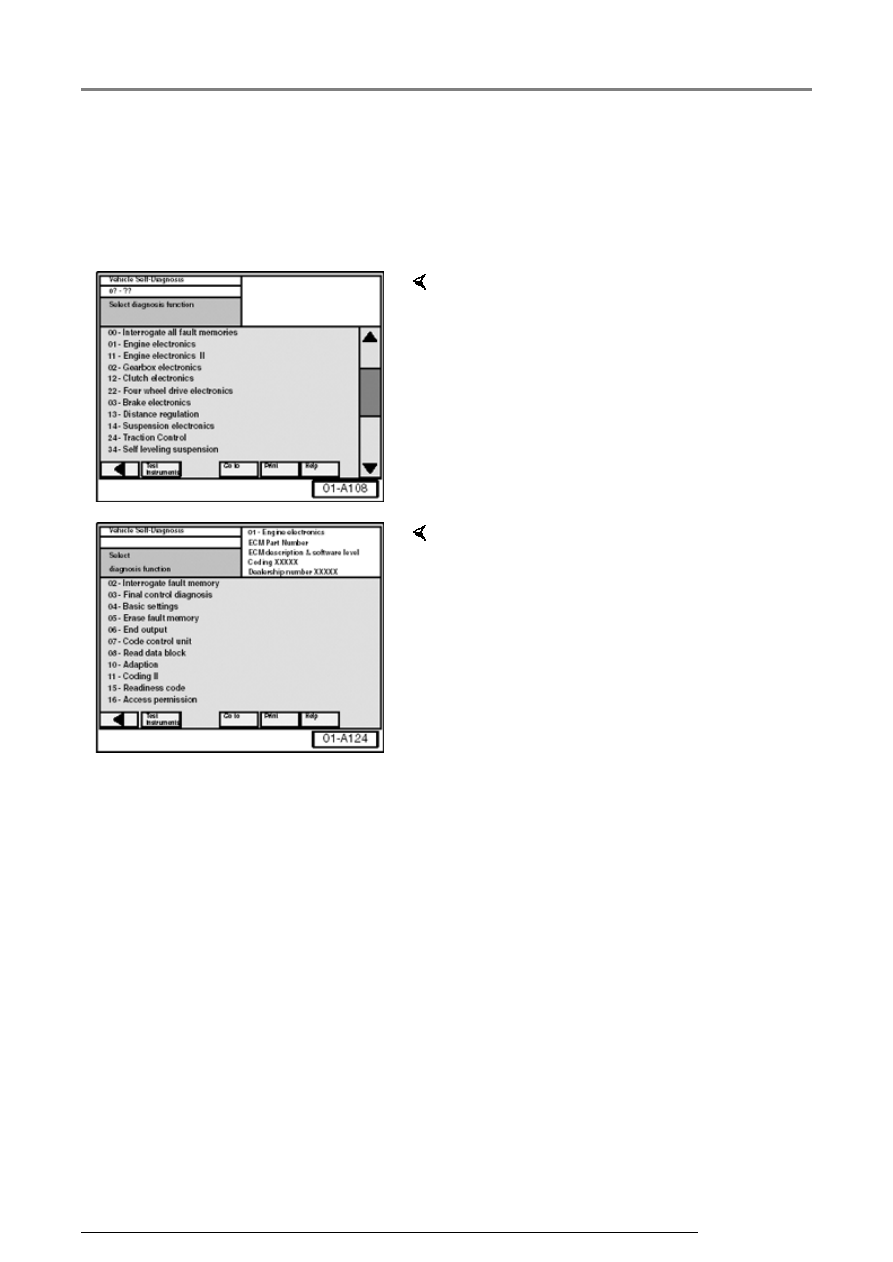

-  From VAS 5051 Start-up screen, select "Vehicle

self diagnosis".



-  Select vehicle system "01 - Engine electronics".



-  Select Diagnosis Function "04 - Basic settings".

Secondary air system

26-48





If LDP does not activate:

For some vehicles using Display
group 202 a similar screen appears
indicating "Test Off".

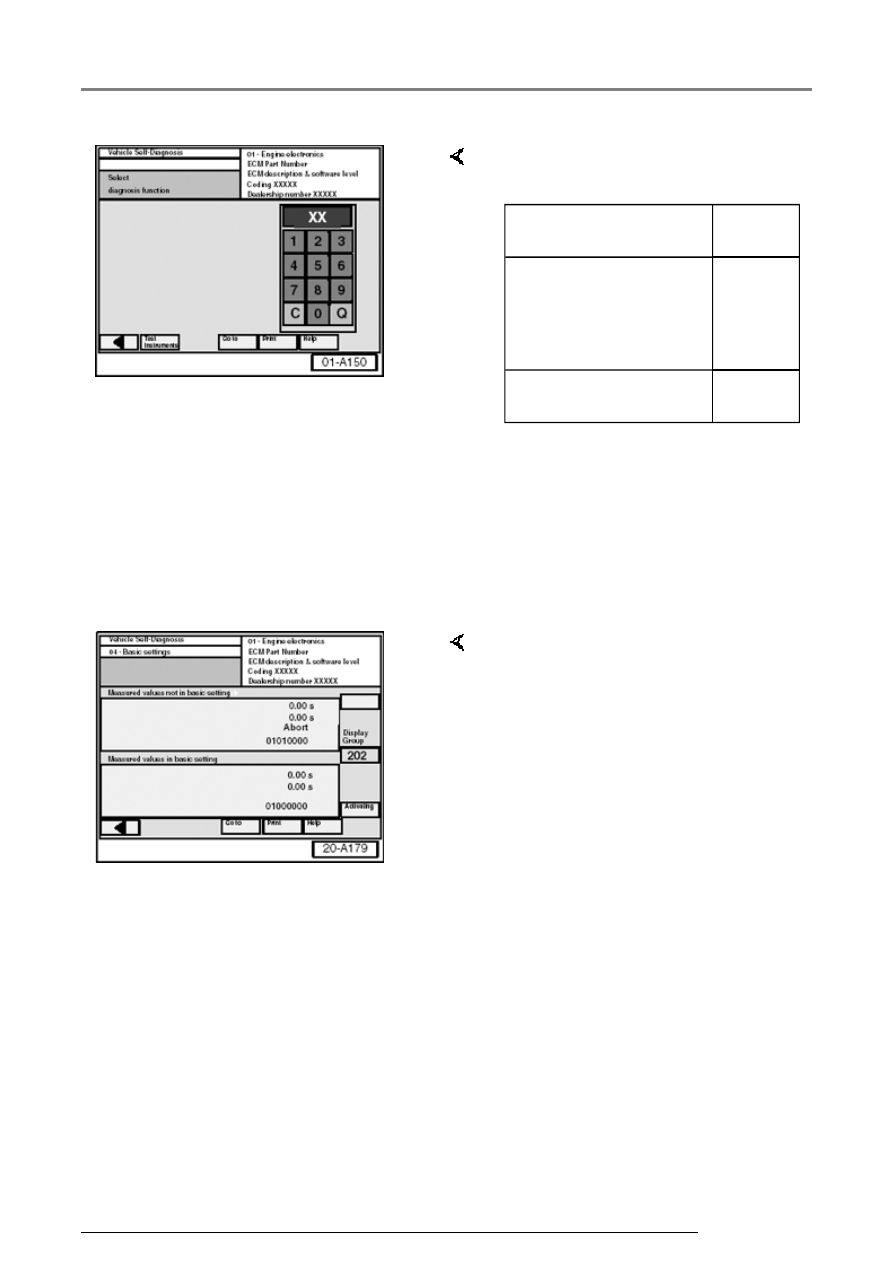

-  Input appropriate display group

from table below on keypad.

Engine code

Display

group

AEB, AEG, AFP, AHA,

APH, ATQ, ATW, AUG,

AWD, AWM, AWP,

AWV, AWW, BDC,

BDF, BEV, BGD, BGJ

071

AVH, AZG, BAP, BBW,

BDP

202

-  Press "Q" on keypad to confirm.

   LDP should activate



If LDP does not activate:

If LDP activates:

-  Select "Activating" button.

-  Check electrical connections to

LDP.

-  Check vacuum source to LDP.

Secondary air system

26-49



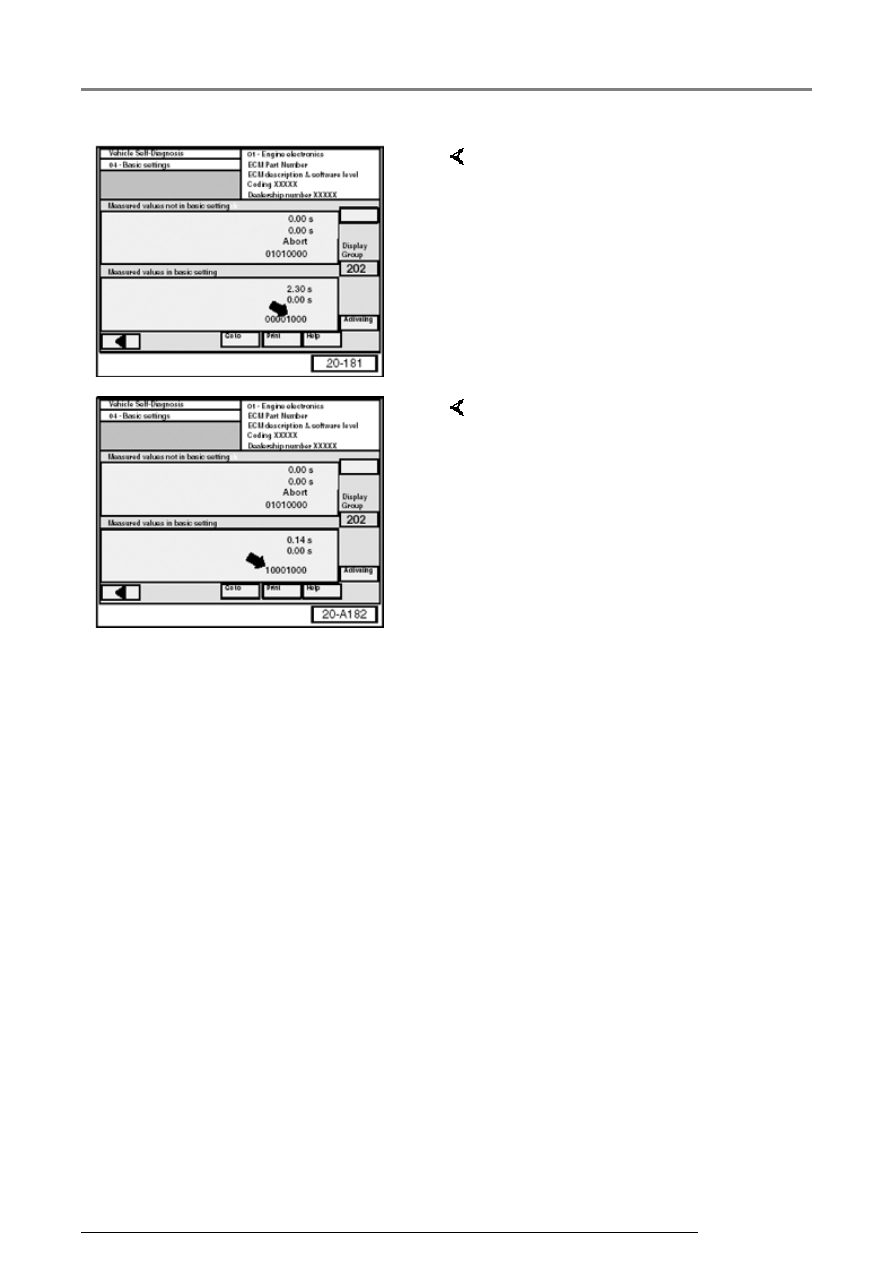

     A similar screen appears, Test is

"ON" (indicated by a "1" in position
5, -arrow-).

     Position 1 -arrow- alternates

between "0" and "1" during pump
operation.
