20-67





Throttle
Position
(TP) sensor
-G79- /
Sender -2-
for
accelerator
pedal
position -
G185-,
checking



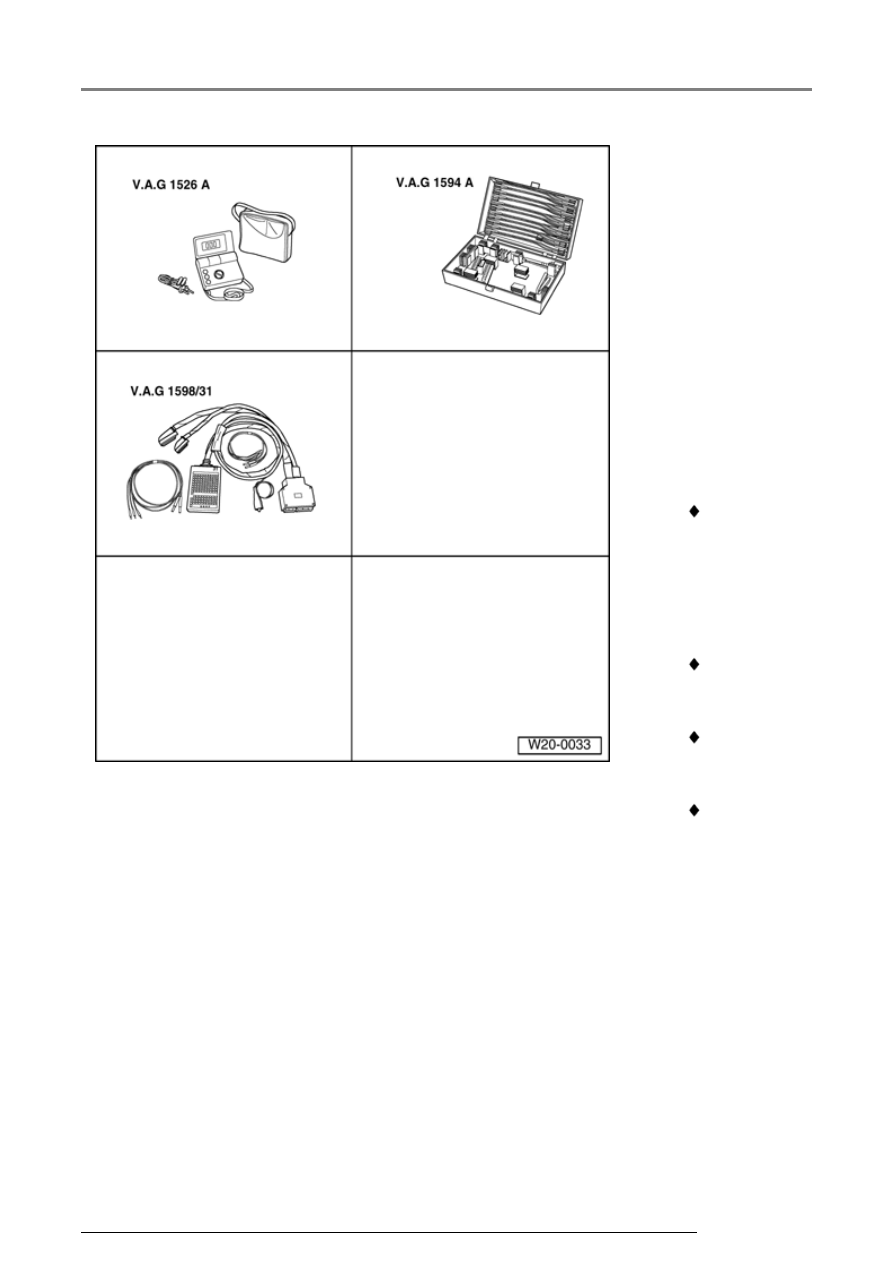

Special tools
and
equipment

Note:

All functions
which could
previously be
performed
with V.A.G

 VAG 1526

A
multimeter,
Fluke 83
multimeter
or
equivalent

 VAG 1594

A Adapter
set

 VAG

1598/31
Test box

 V.A.G

1551 Scan
Tool or
vehicle
system
tester
V.A.G
1552 with
cable VAG
1551/3A

Electronic Power Control (EPC)

1551/1552
can also be
performed
with the new
tester VAS
5051.

 Wiring

diagram

Electronic Power Control (EPC)

20-68







Note:





Only gold plated contacts may be
used to service the contacts in the
TP sensor / Sender for accelerator
pedal position connection.





Function





Both the Throttle Position (TP)
sensor -G79- and the Sender -2- for
accelerator pedal position -G185-
are located on the accelerator pedal
and pass the driver's requirements
on to the engine control module
independently of one another. Both
are installed together in a housing.





Test conditions



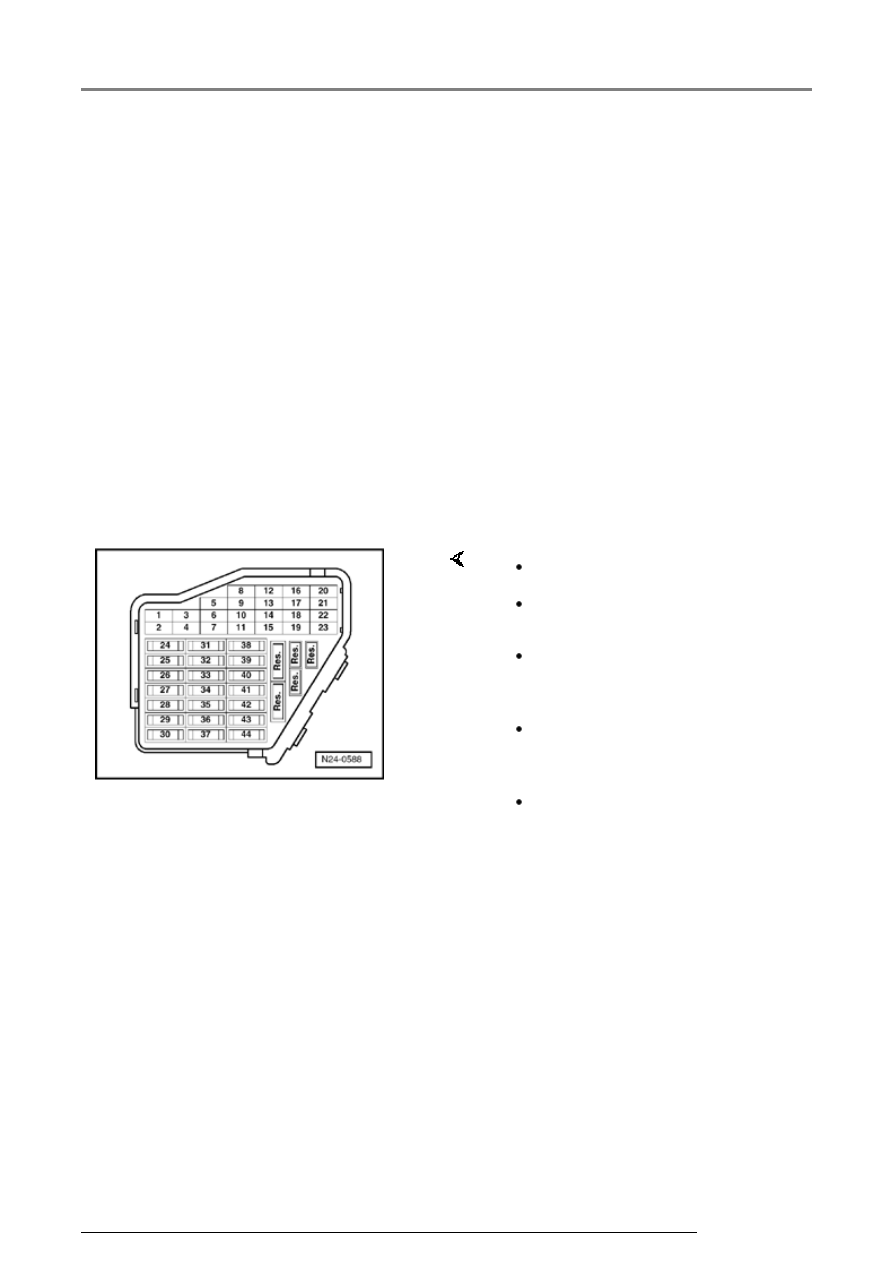

 Fuses must be OK.

 Battery voltage must be at least

11.5 V.

 All electrical consumers, e.g.

lights and rear window defroster
must be switched off.

 If the vehicle is equipped with air

conditioning, this must be
switched off.

 Selector lever must be in

position "P" or "N" on models
with an automatic transmission.

Electronic Power Control (EPC)

20-69







Test sequence





-  Connect V.A.G 1551 Scan Tool (or V.A.G 1552)

and select engine electronics control module
with the "Address word" 01. Ignition must be
switched on when doing this:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01



Rapid data transfer

HELP

Select function XX

     Indicated on display

-  Press keys 0 and 8 for function "Read measured

value (data) block" and confirm entry with Q key.

Read measured value block

Input display group number XXX

     Indicated on display

-  Press keys 0, 6 and 2 for "Display group number

62" and confirm entry with Q key.

Read measured value block 62



1

2

3

4

     Indicated on display: (1...4

 display zones)

-  Check specifications of TP sensor -G79- at

idling speed limit stop in display zone 3.

   Specification: 12...17%

-  Check specifications of Sender -2- for

accelerator pedal position -G185- at idling speed
limit stop in display zone 4

   Specification: 4...10%
