Leak Detection Pump (LDP) -
V144-, checking







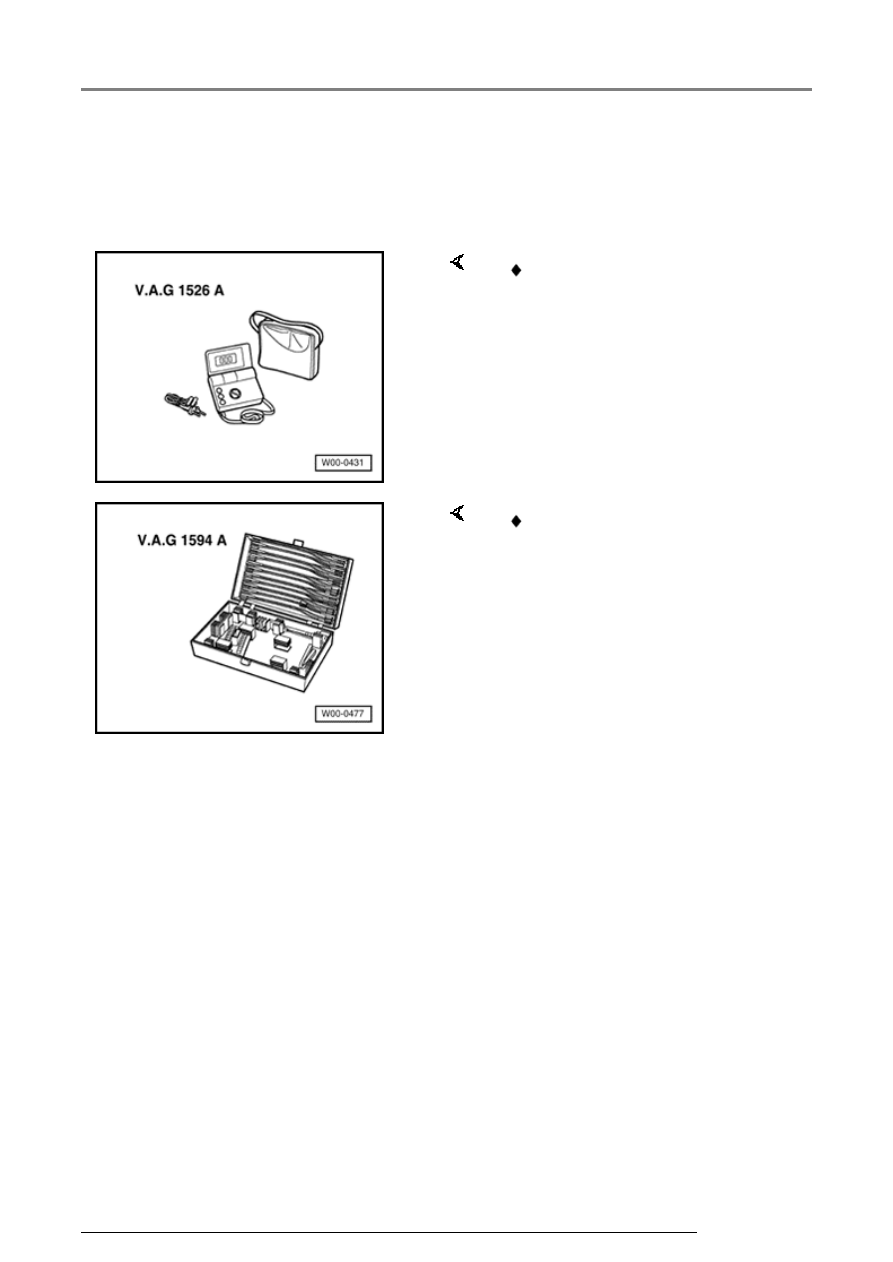

Special tools and equipment



 VAG 1526 A multimeter, Fluke

83 multimeter or equivalent



 VAG 1594 Adapter set

Evaporative Emissions (EVAP) system

20-61





   Test conditions





 No DTCs may be stored in DTC memory:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01





   Checking activation





-  Check activation of LDP -V144- via output

Diagnostic Test Mode (DTM):







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01





   If activation is OK:





-  Check resistance at LDP -V144-

Page 20-

62

 .

Evaporative Emissions (EVAP) system

20-62







Checking resistance





-  Remove rear right wheel housing

liner:







Repair Manual, Body Exterior,

Repair Group 66





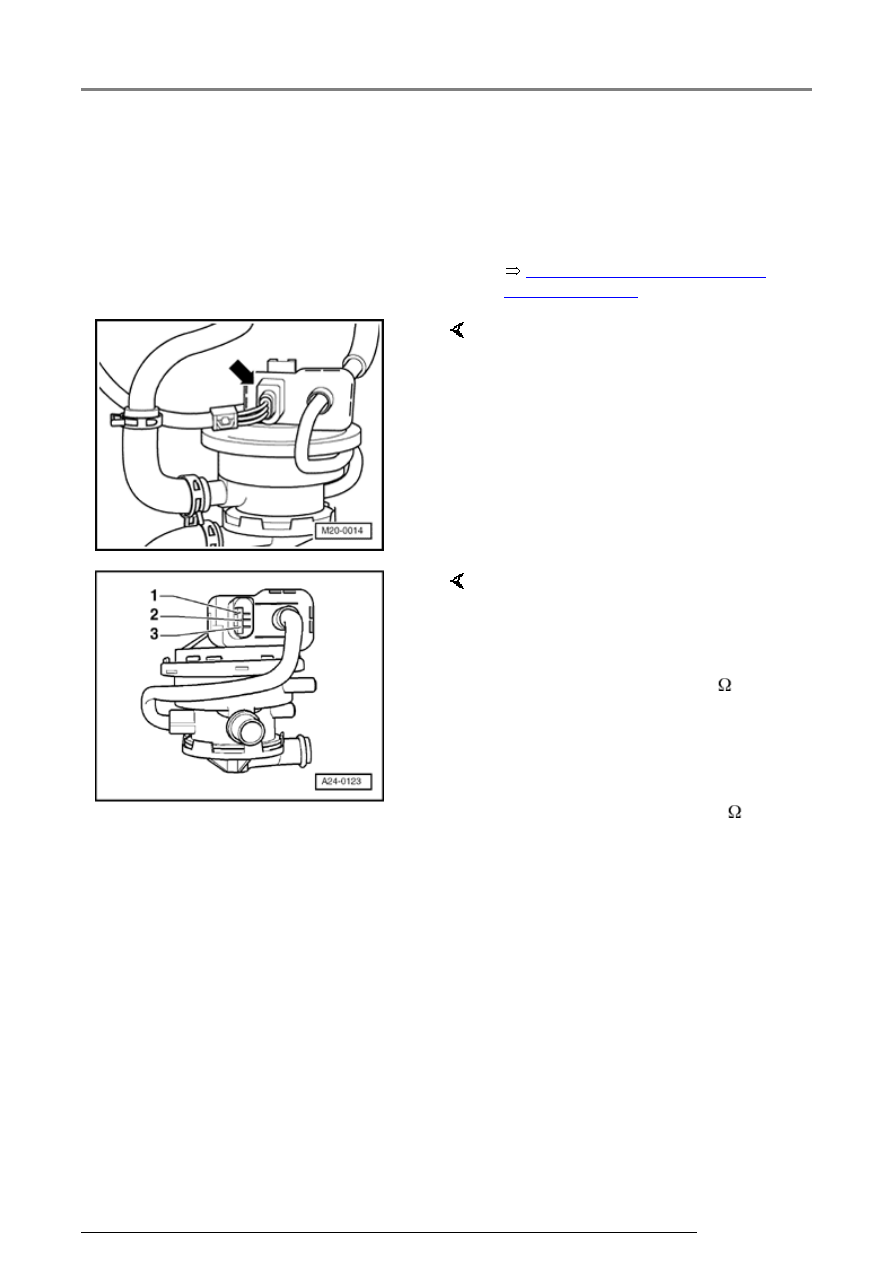

-  Disconnect 3-pin connector

(arrow) for Leak Detection Pump
(LDP) -V144-.



-  Connect multimeter to measure

resistance between contacts 1
and 3 of LDP -V144- using
adapter cables from VAG 1594 A.

   Specification: 640...720



-  Connect multimeter to measure

resistance between contacts 2
and 3 of LDP -V144- using
adapter cables from VAG 1594 A.

   Specification: 12.5...19.5



Evaporative Emissions (EVAP) system

20-63





   If the specifications are not attained:





-  Replace Leak Detection Pump (LDP) -V144-



Page 20-42

 , item - 7 -.





-  Check DTC memory:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01







-  Read readiness code:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01







-  Generate readiness code again if DTC memory

has been erased or engine control module
separated from permanent positive supply.







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01
