15-73







-  Remove camshaft cover



Page 15-11

 ,

Removing and installing camshaft.



Note:

Do not mark chain with a punched mark, notch or
similar!

Note:

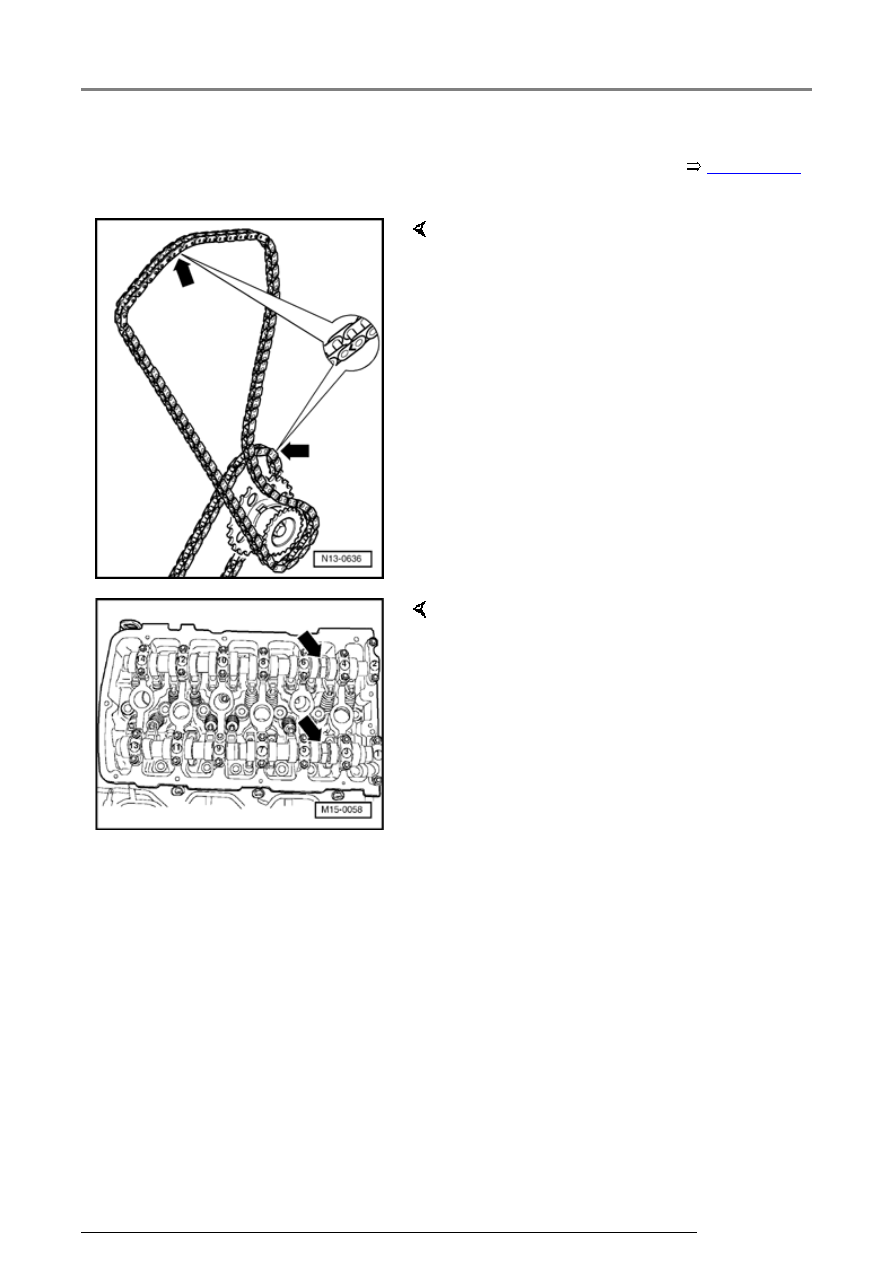

-  Mark roller chains before removing (e.g. with

paint, arrow pointing in direction of rotation).

-  First remove exhaust camshaft timing adjuster.

-  Remove camshaft timing adjuster together with

camshaft roller chain from intake camshaft.

     Counter-support on camshaft with a 32 mm open

end wrench (arrow). Camshaft bar T10068 must
not be installed when loosening or tightening the
camshaft timing adjuster.

-  Place camshaft roller chain to side.

Valve gear, servicing

15-74





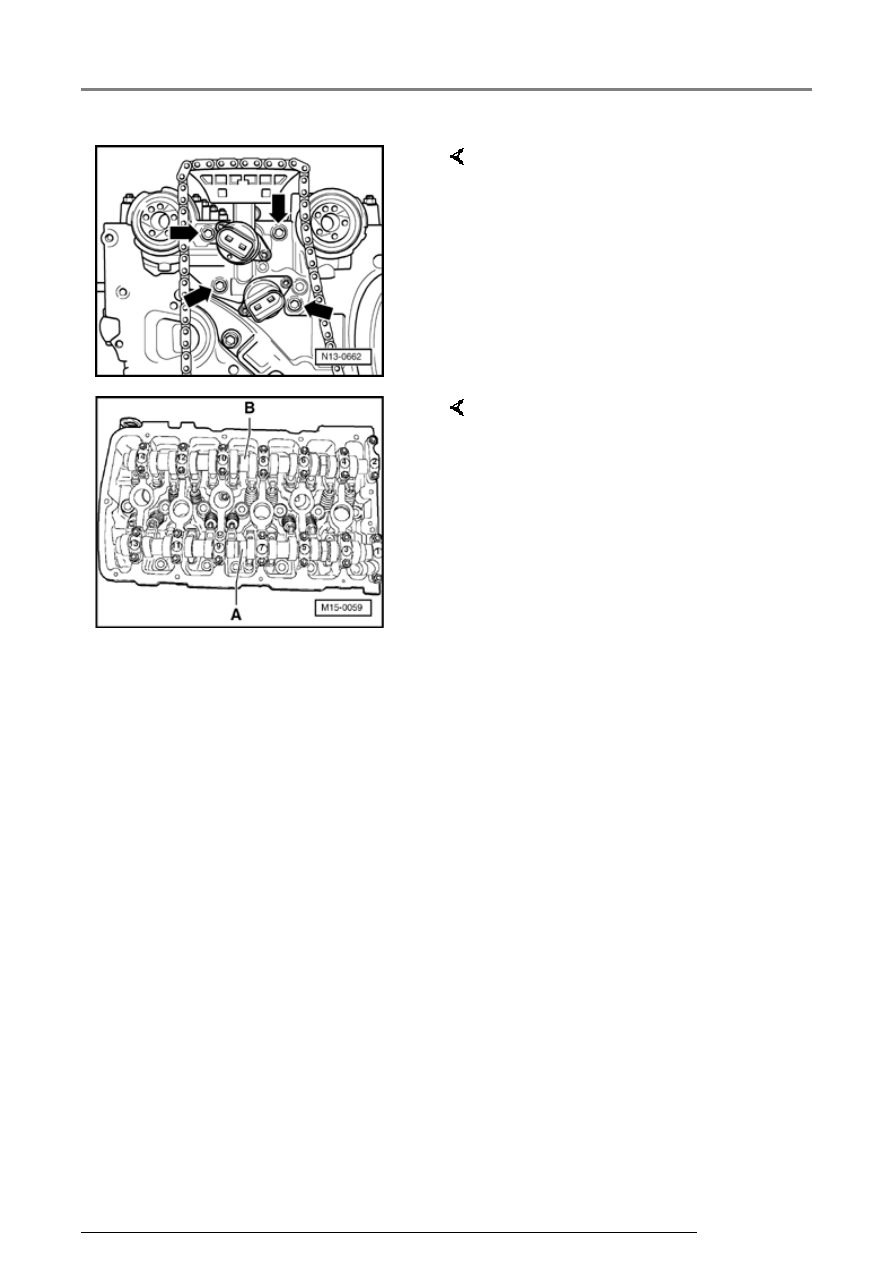

-  Remove control housing from

cylinder head (arrows).

-  Pull control housing carefully of

camshaft seals.

     A - Intake camshaft

-  First remove bearing caps 1 and

13.

-  Remove bearing caps 3 and 11.

-  Remove bearing cap 7.

-  Loosen bearing caps 5 and 9

alternately and diagonally, and
remove.

Valve gear, servicing

15-75



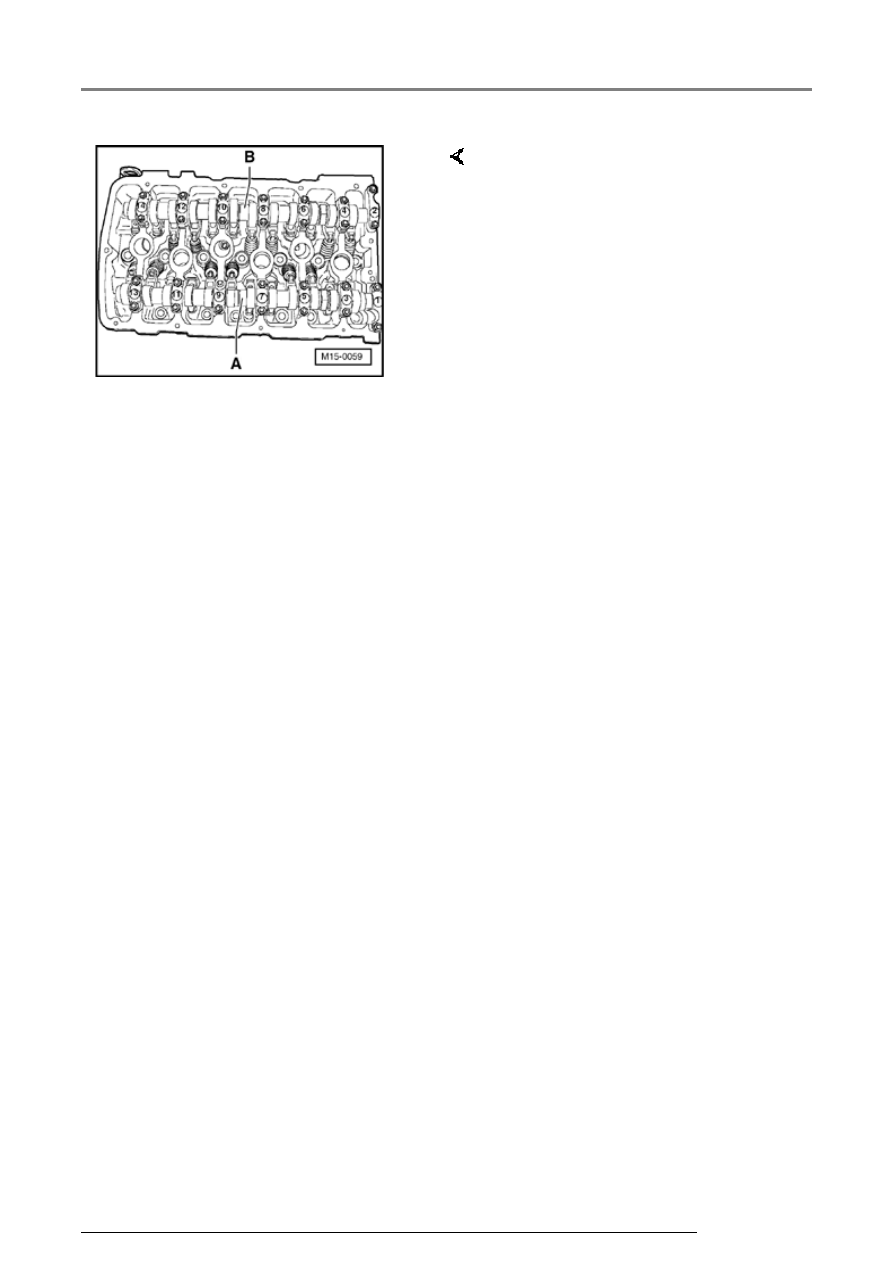

     B - Exhaust camshaft

Note:

Ensure the roller rocker fingers and
the support elements are not
interchanged.

-  First remove bearing caps 2 and

14.

-  Remove bearing caps 4 and 12.

-  Remove bearing cap 8.

-  Loosen bearing caps 6 and 10

alternately and diagonally.

-  Carefully remove camshafts and

place on a clean surface.

-  Remove roller rocker finger

together with support elements
and place on a clean surface.

Valve gear, servicing

15-76







Installing





Conditions





 When camshafts are installed, No. 1 Cyl.

cams must point upward.





 Pistons must not be positioned at TDC.





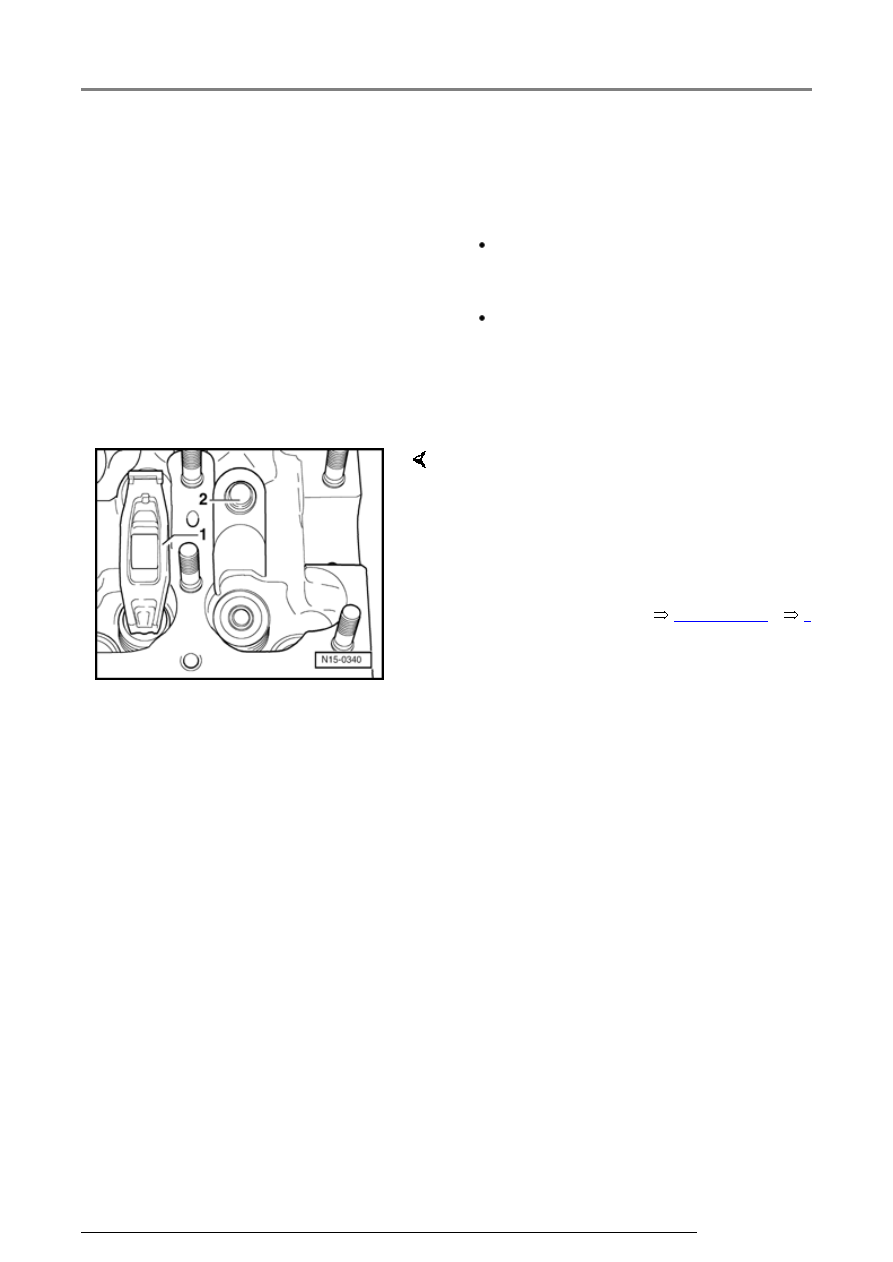

-  Insert support element in cylinder head and fit

roller rocker finger onto respective valve stem
end / support element.



-  Ensure that all roller rocker fingers -1- are

properly installed onto valve stem ends and are
clipped onto respective support elements

-  Oil running surfaces of camshafts.

-  Place respective camshaft carefully into

camshaft bearings in cylinder head. Observe
marks on camshafts



Page 15-63

 ,



Fig. 5
