Valve seats, reworking





   Special tools and equipment





 Depth gauge





 Valve seat refacing tool



   Work sequence



   Note:





 When repairing engines with leaking valves, it is

not sufficient to rework or replace valve seats
and valves. It is also necessary to check the
valve guides for wear. This is particularly
important on high mileage engines



Page 15-

91

 .





 The valve seats should only be reworked just

enough to produce a perfect seating pattern.
The maximum permissible reworking dimension
must be calculated before reworking
commences. If the reworking dimension is
exceeded, the function of the hydraulic lifters
can no longer be guaranteed and the cylinder
head should be replaced.





-  Remove camshafts



Page 15-69

 .

Valve gear, servicing

15-66







The maximum permissible
reworking dimension is calculated
as follows:





-  Insert valve and press firmly

against seat.





Note:





If the valve is to be replaced as part
of a repair, use a new valve for the
measuring.



Minimum dimensions

Measured distance minus minimum
dimension = Max. permissible
reworking dimension.

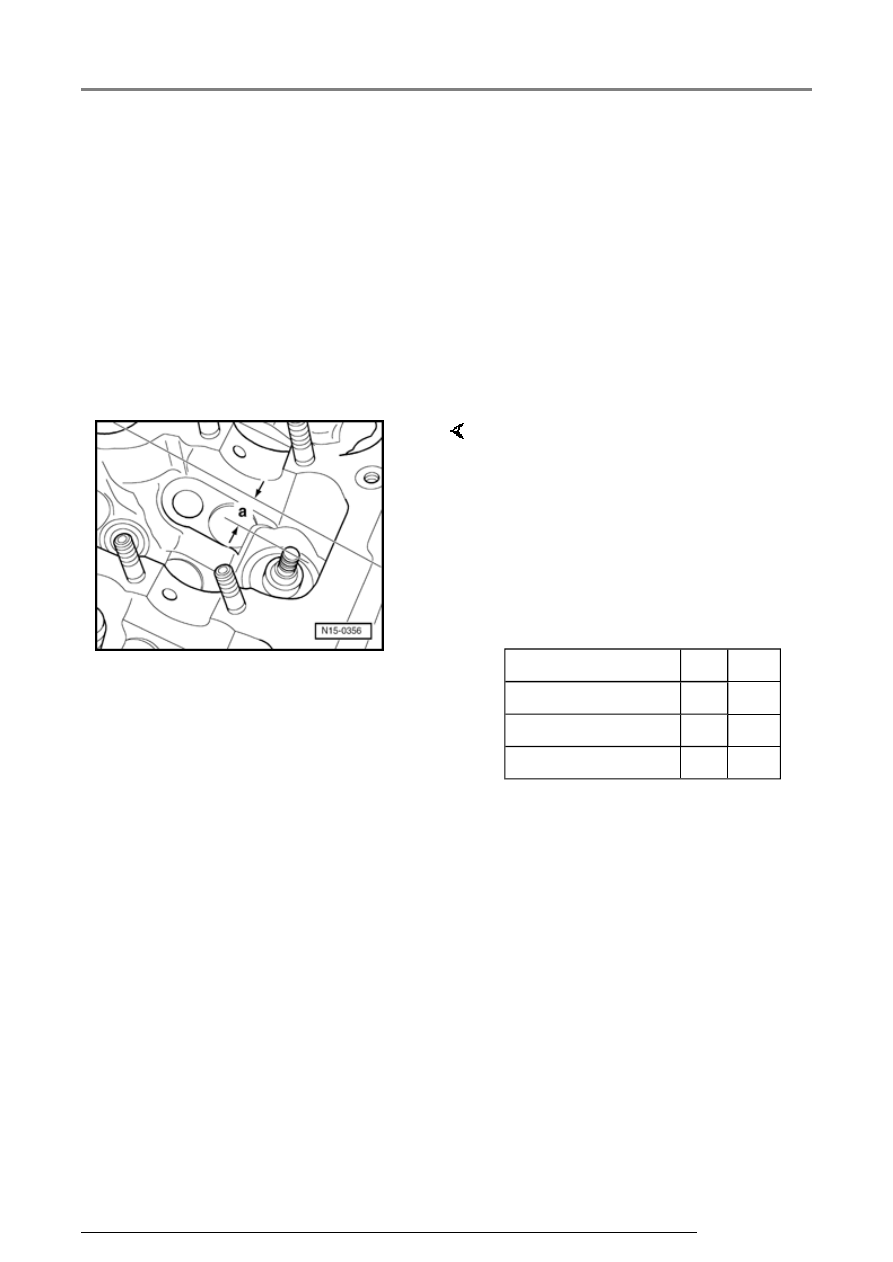

-  Measure distance -a- between

end of valve stem and upper edge
of cylinder head.

-  Calculate max. permissible

reworking dimension from
measured distance -a- and
minimum dimension.

Short intake valve

mm   31.8

Long intake valve

mm   10.2

Short exhaust valve   mm   31.8

Long exhaust valve   mm   10.2

Valve gear, servicing

15-67







Example:







-

Measured
distance

Minimum
dimension

10.6

10.2

mm

mm

   Max. perm.

rework
dimension*

0.4   mm





*)

 The max. permissible reworking

dimension is shown as dimension
"b" in illustrations for the reworking
of valve seats.

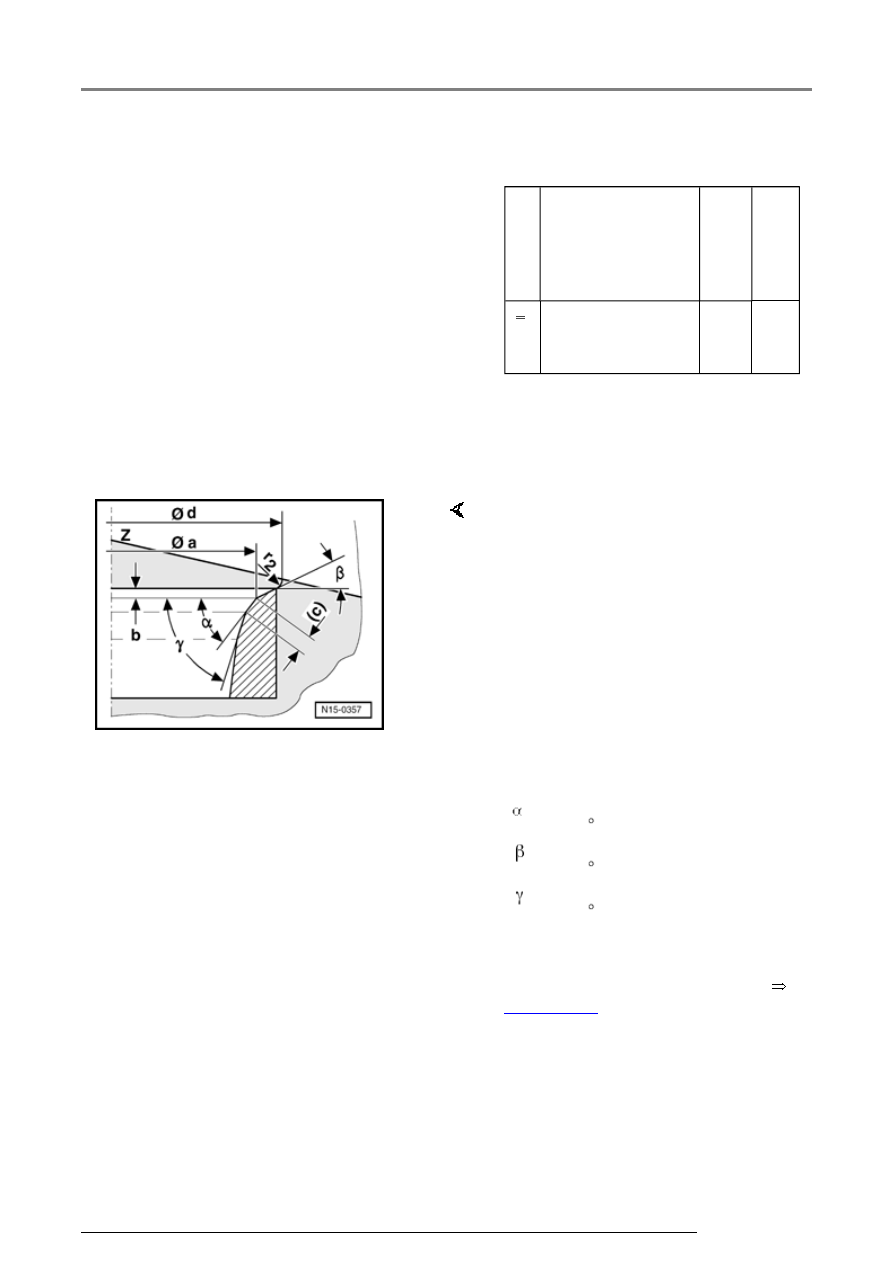

     Reworking intake valve seat

*)

 How to calculate the max.

permissible reworking dimension



Page 15-66

 .

a

b

c

d

r

2





Z







= Diameter 30.6 mm

= Max. permissible reworking
dimension*

= 0.9...1.5 mm

= Max. diameter 35.0 mm

= Radius 2.0 mm

= Lower edge of cylinder head

= 45  valve seat angle

= 30  upper correction angle

= 60  lower correction angle

Valve gear, servicing

15-68



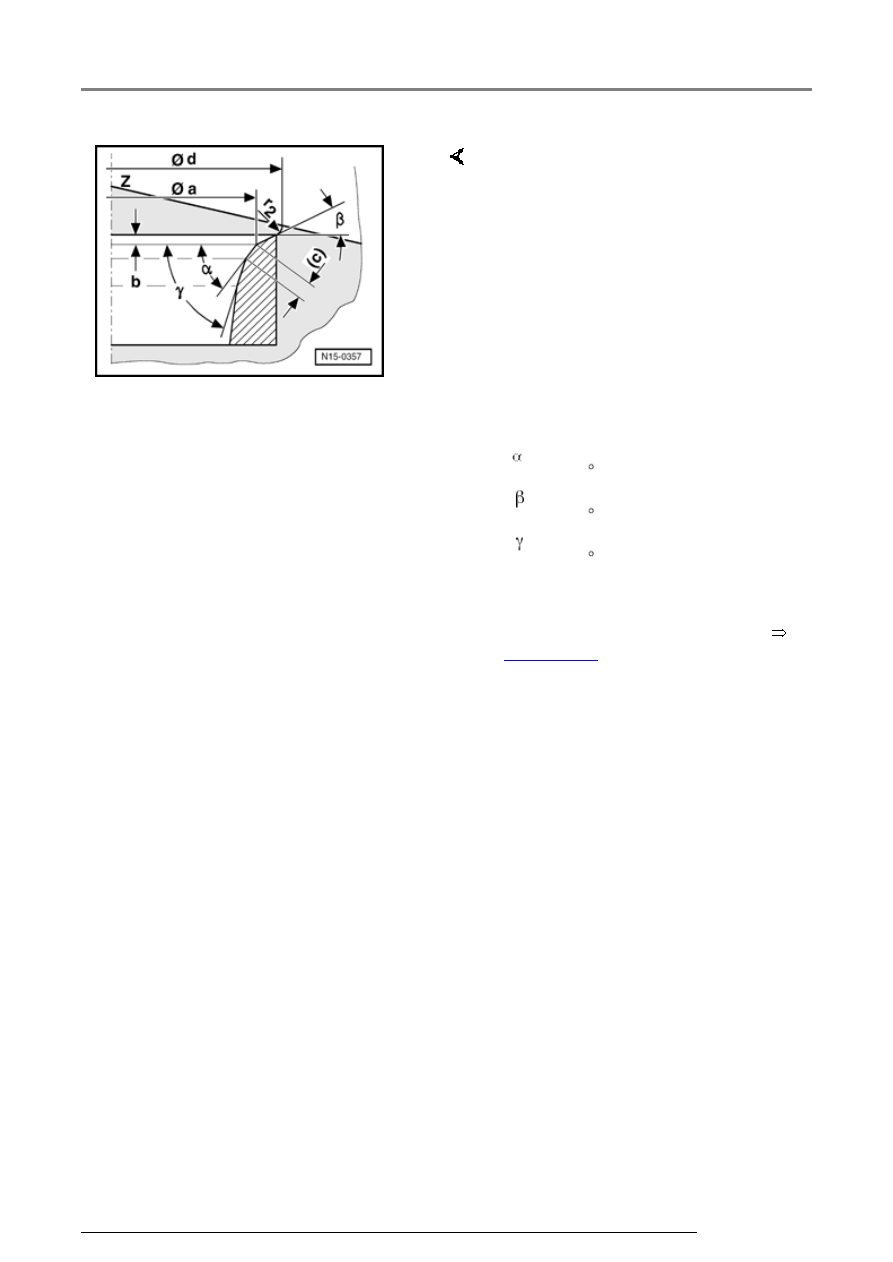

     Reworking exhaust valve seat

*)

 How to calculate the max.

permissible reworking dimension



Page 15-66

 .

a

b

c

d

r

2





Z







= Diameter 26.7 mm

= Max. permissible reworking
dimension*

= 1.2...1.7 mm

= Max. diameter 29.0 mm

= Radius 2.0 mm

= Lower edge of cylinder head

= 45  valve seat angle

= 30  upper correction angle

= 60  lower correction angle
