Volkswagen Golf / Golf GTI / Jetta. Manual - part 5

10-11





Note:

Use ladder VAS 5085 to remove
securing bolts.

Note:

Engine with transmission must be
guided carefully, when lowering, to
prevent damage to bodywork.

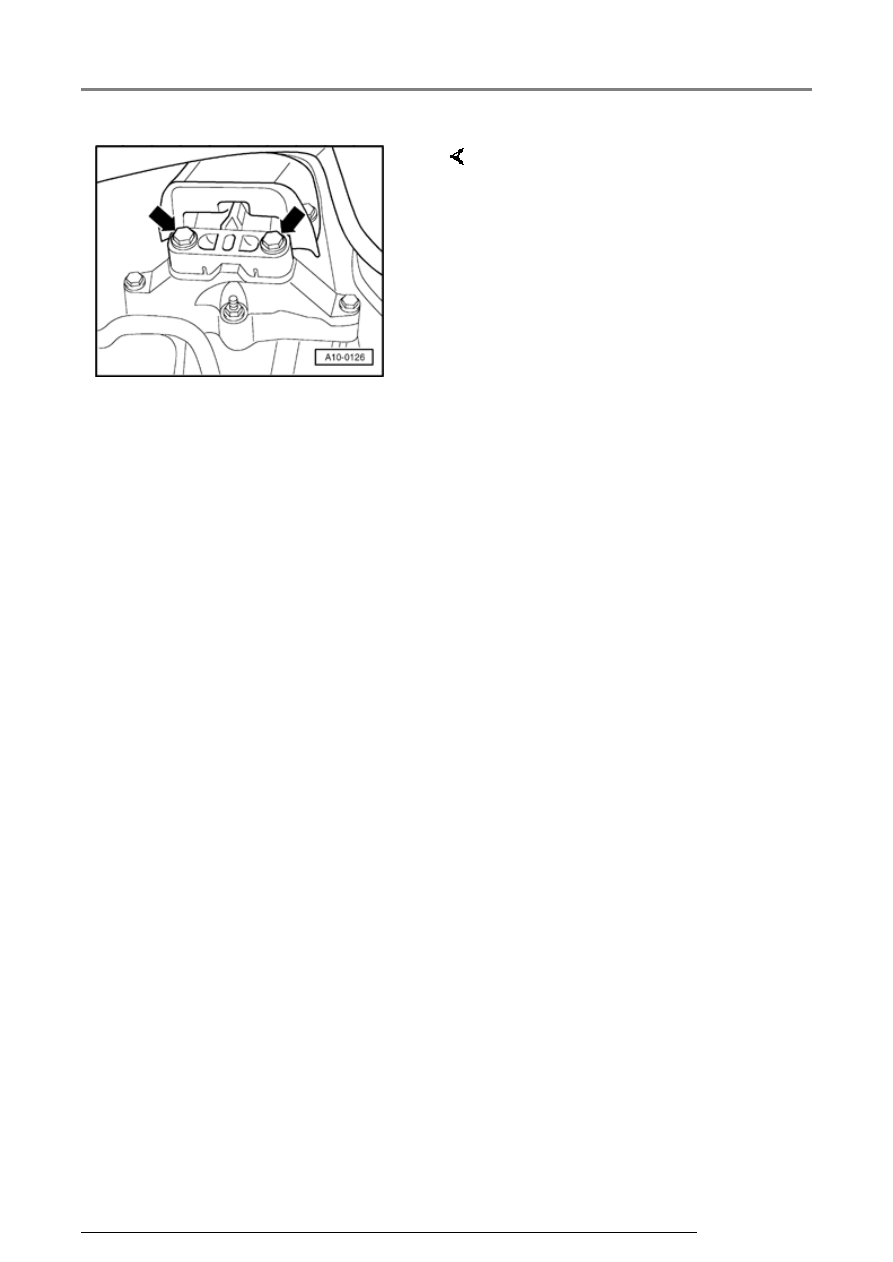

-  Unbolt transmission side of

assembly mounting from top of
transmission carrier (arrows).

-  Carefully lower engine with

transmission.

Engine, removing and installing

10-12







Securing engine to assembly stand





Note:





When working on the engine it should be
secured to assembly stand VW 313 using engine
bracket 3269 or VW 540 and supplementary set
540/1 B.





Work sequence





-  Remove transmission.





Models with an automatic transmission





-  Secure torque converter to prevent it falling out

after engine and transmission are separated.





Continuation for all vehicles





-  Install engine bracket 3269 or VW 540 and

supplementary set 540/1 B to cylinder block.

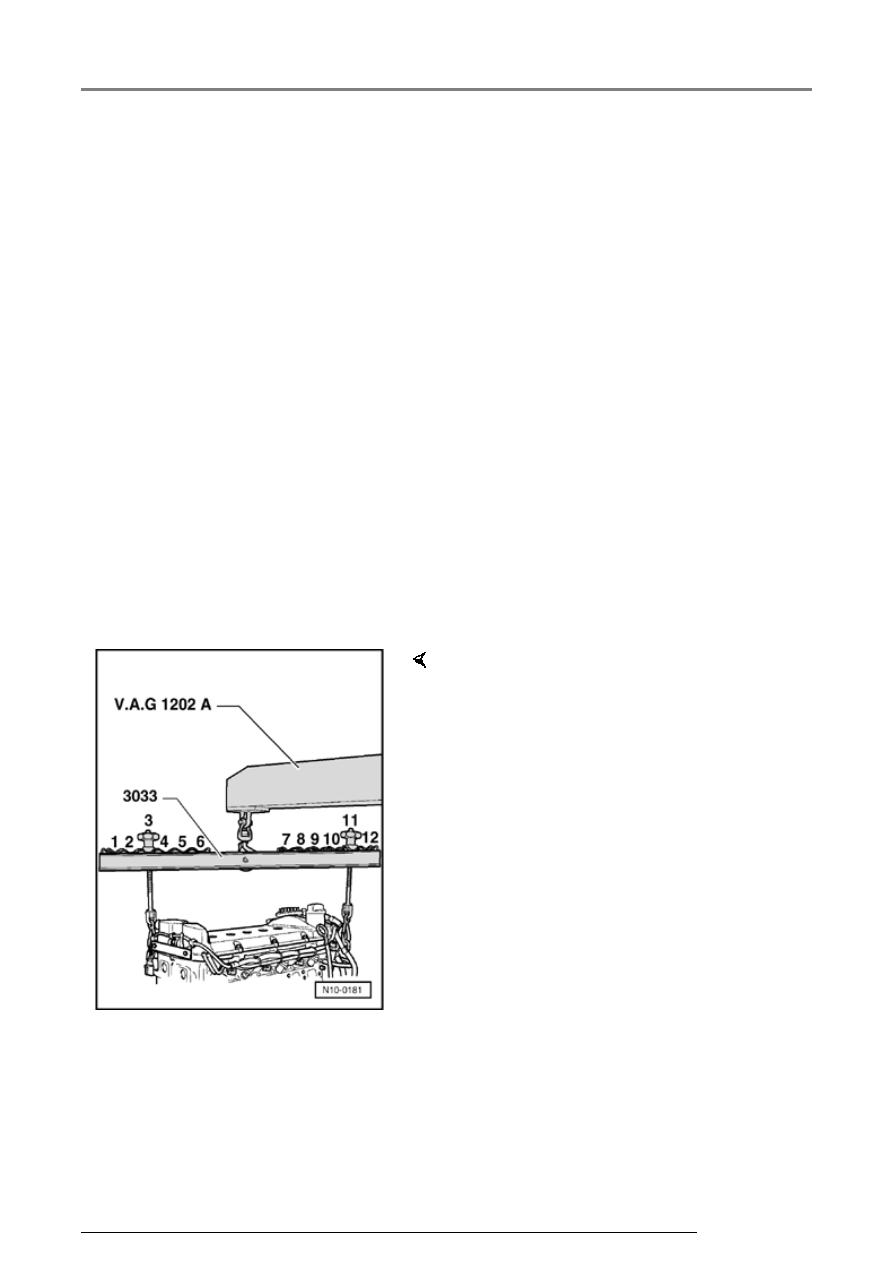

-  Attach lifting device 3033 as follows and lift

engine from engine/transmission jack VAG 1383
using workshop crane VAG 1202.

   Vibration damper end: Position 3

   Flywheel end: Position 11

-  Install engine in support clamp VW 313 using

workshop crane VAG 1202 A.

Engine, removing and installing

10-13







Notes on installation





   Install in reverse sequence ; note the following

points:





-  Check whether dowel sleeves for centering

engine/transmission are installed in cylinder
block and install if necessary.



   Models with a manual transmission





-  Check clutch and clutch operating mechanism

and install:







Repair Manual, 5 & 6 Spd. Manual

Transmission 02M, Repair Group 30







-  Clean drive shaft splines and lightly grease with

G 000 100.



   Models with an automatic transmission





-  When securing torque converter to drive plate,

only use nuts which are authorized for this
purpose,

 Parts catalog.

Engine, removing and installing

10-14





   Continuation for all vehicles





-  When installing engine/transmission assembly,

ensure sufficient clearance to engine and
transmission mountings and radiator.





-  Align engine and transmission mountings



Page 10-18

 .



   Note:



   Torque settings for assembly mountings



Page

10-21

 .





-  Install compact bracket and alternator:







Repair Manual, Electrical Equipment, Repair

Group 27







-  Install front exhaust pipe with catalytic converter



Page 26-1

 , Removing and installing parts of

the exhaust system.





-  Install pendulum support:







Repair Manual, Suspension, Wheels,

Steering, Repair Group 40







-  Install drive shafts:







Repair Manual, Suspension, Wheels,

Steering, Repair Group 40



Engine, removing and installing
